滑盖 - 中控台(拆卸和更换)

校正代码 15191832 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Informational PurposesAn informational icon, calling your attention
执行此程序时,中控台安装在车内。一些图片可能显示中控台位于车外,其目的只是为了更清晰地展示紧固件和组件。
  1. 打开 LH 和 RH 前车门并降下 LH 和 RH 前车窗。
  2. 将驾驶位座椅和副驾位座椅充分向后移动并降至最低位置。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 断开低压电源。请参阅12V/低压电源(断开和连接)

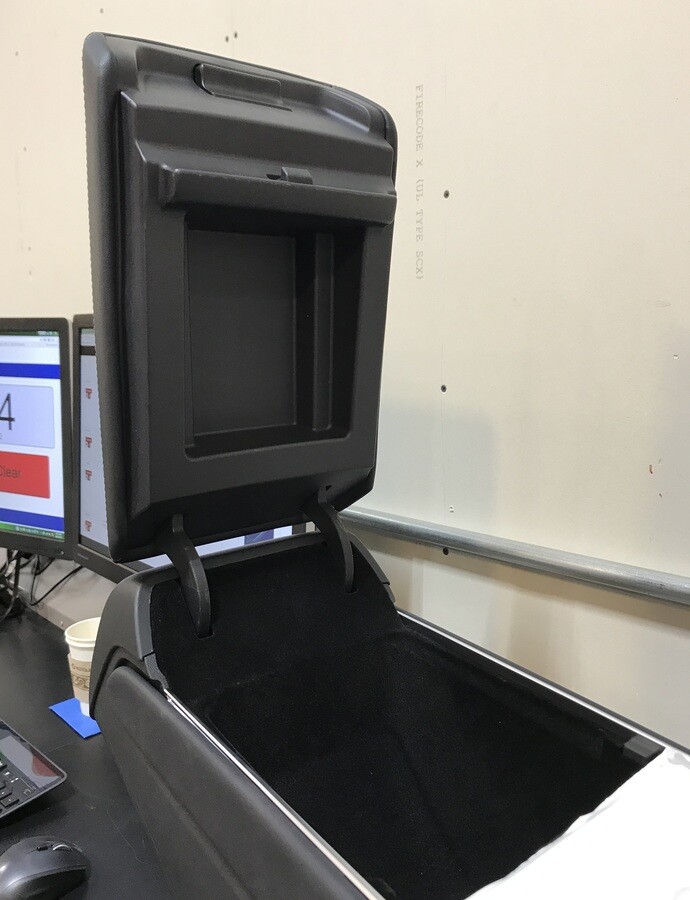

  5. 打开扶手。

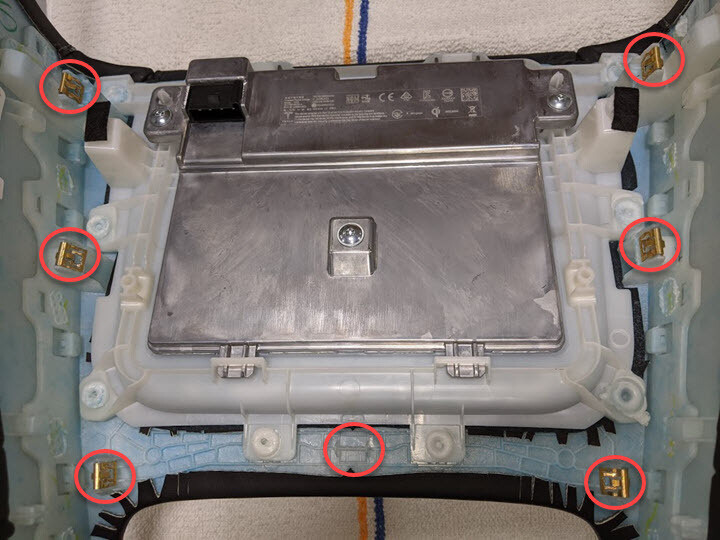

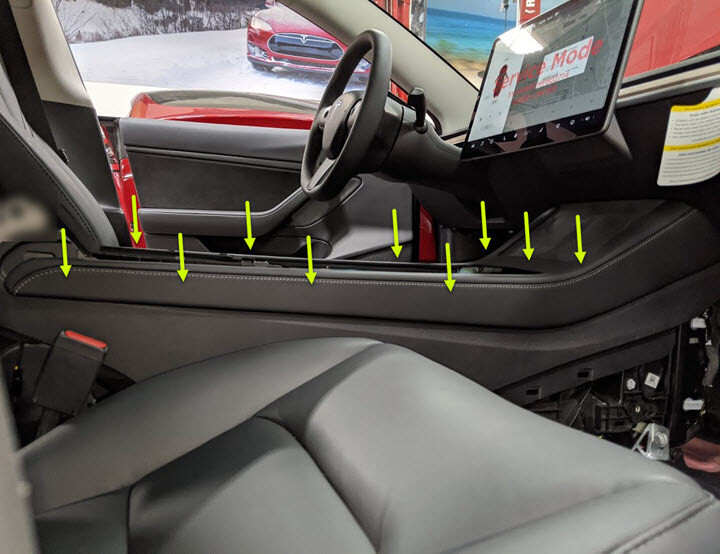

  6. 松开将中控台饰板固定到中控台的夹子 (x17),断开电气连接器,然后从车上拆下饰板。
    Informational PurposesAn informational icon, calling your attention
    松开周围的所有夹子,然后松开饰板的前上部。

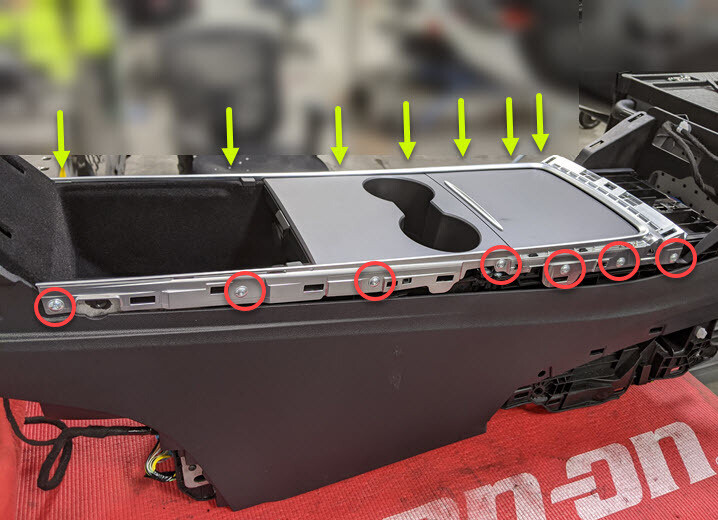

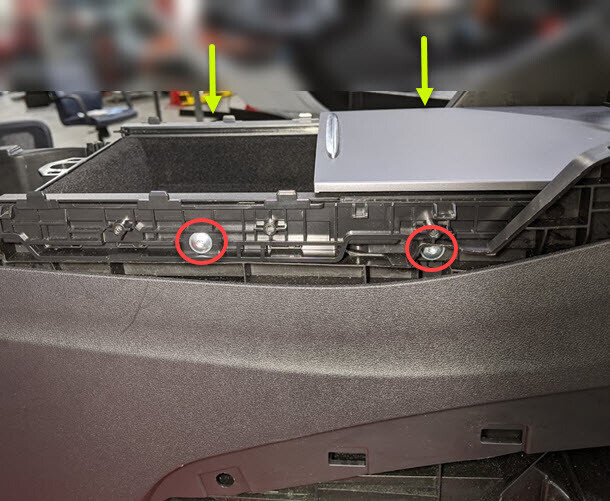

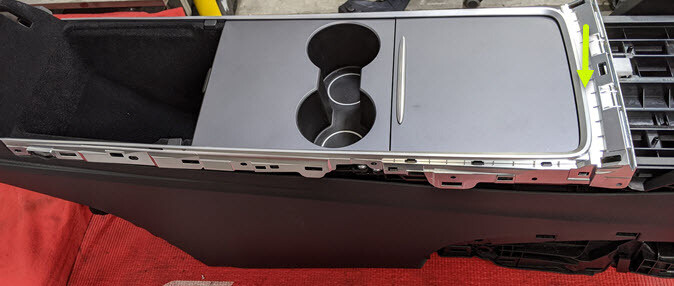

  7. 拆下将亮条固定到中控台的螺栓 (x14)。
    1.6 Nm (1.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头

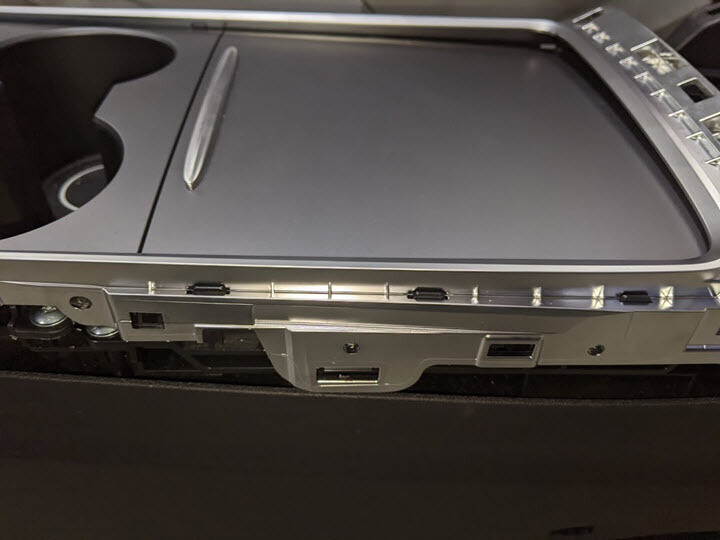

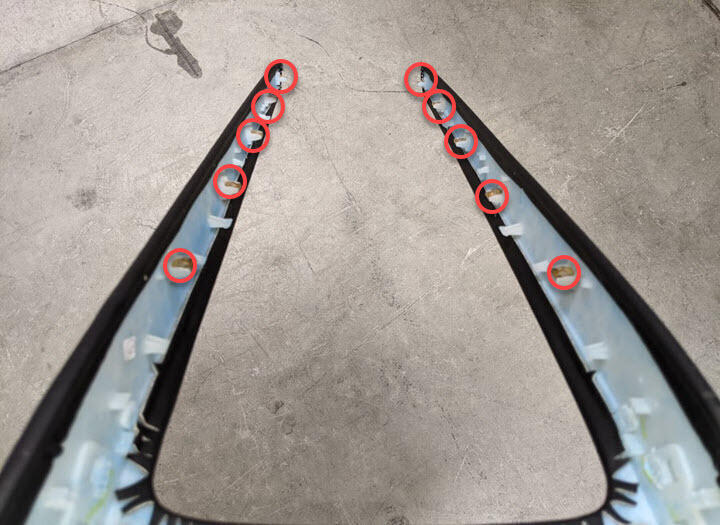

  8. 松开将亮条固定到中控台的定位锁片 (x12),然后从车上拆下亮条。

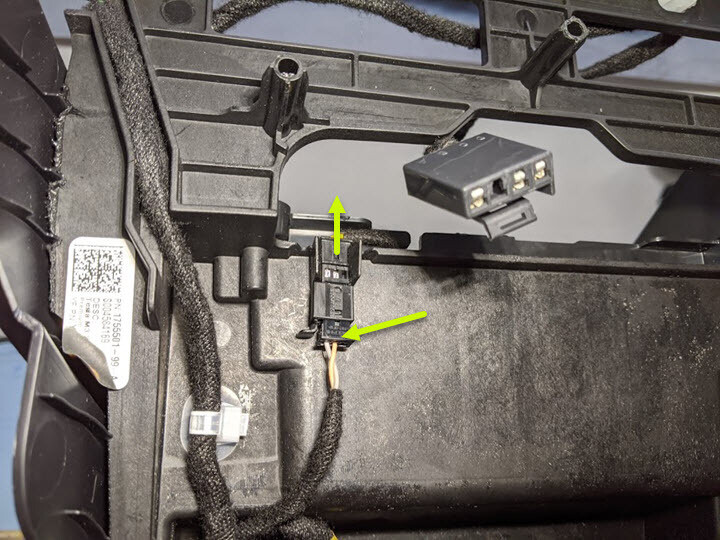

  9. 松开将杯托固定到中控台的夹子 (x6),然后断开安全车身控制器模块电气连接器。

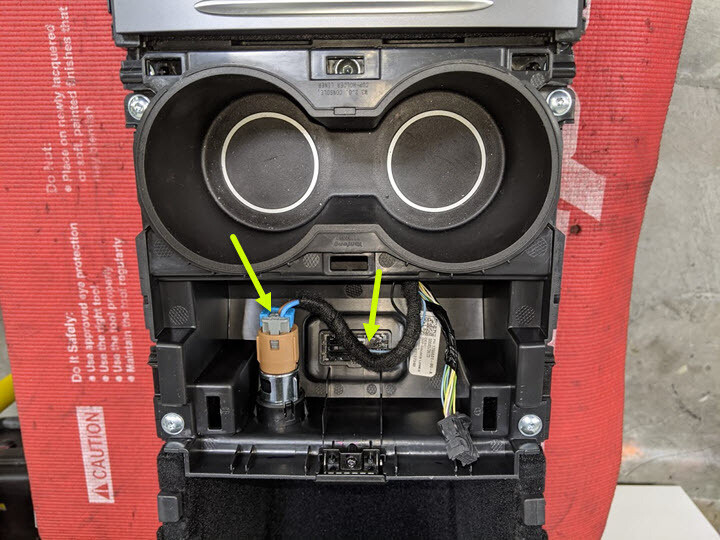

  10. 断开杯托电气连接器 (x2)。

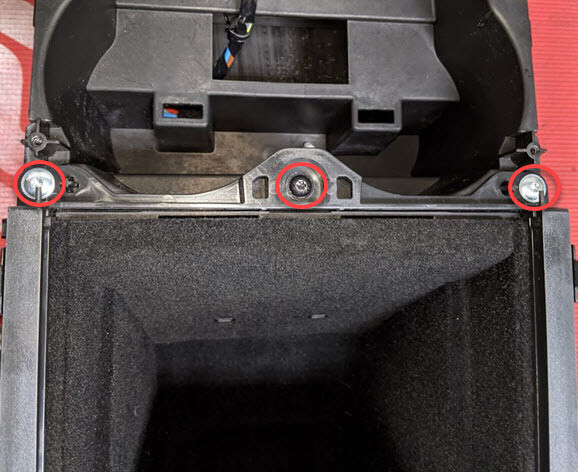

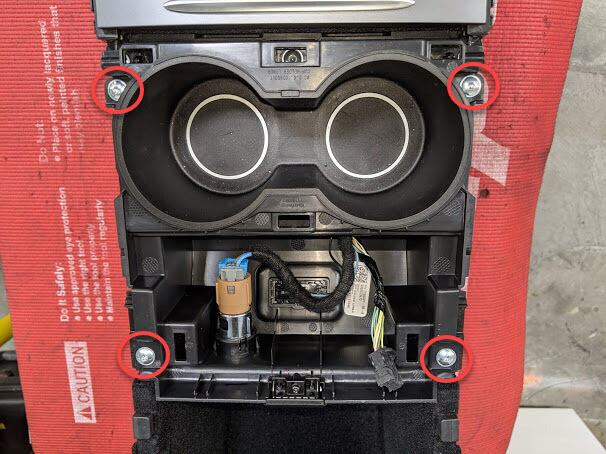

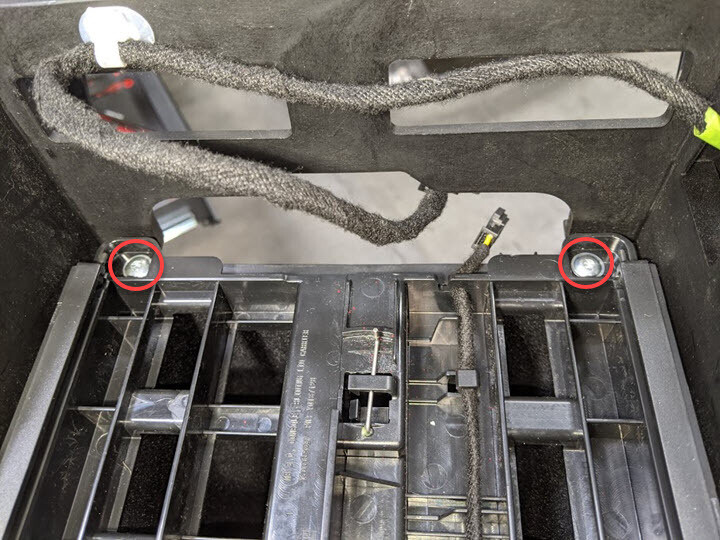

  11. 拆下将杯托固定到中控台的螺钉 (x4)。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头

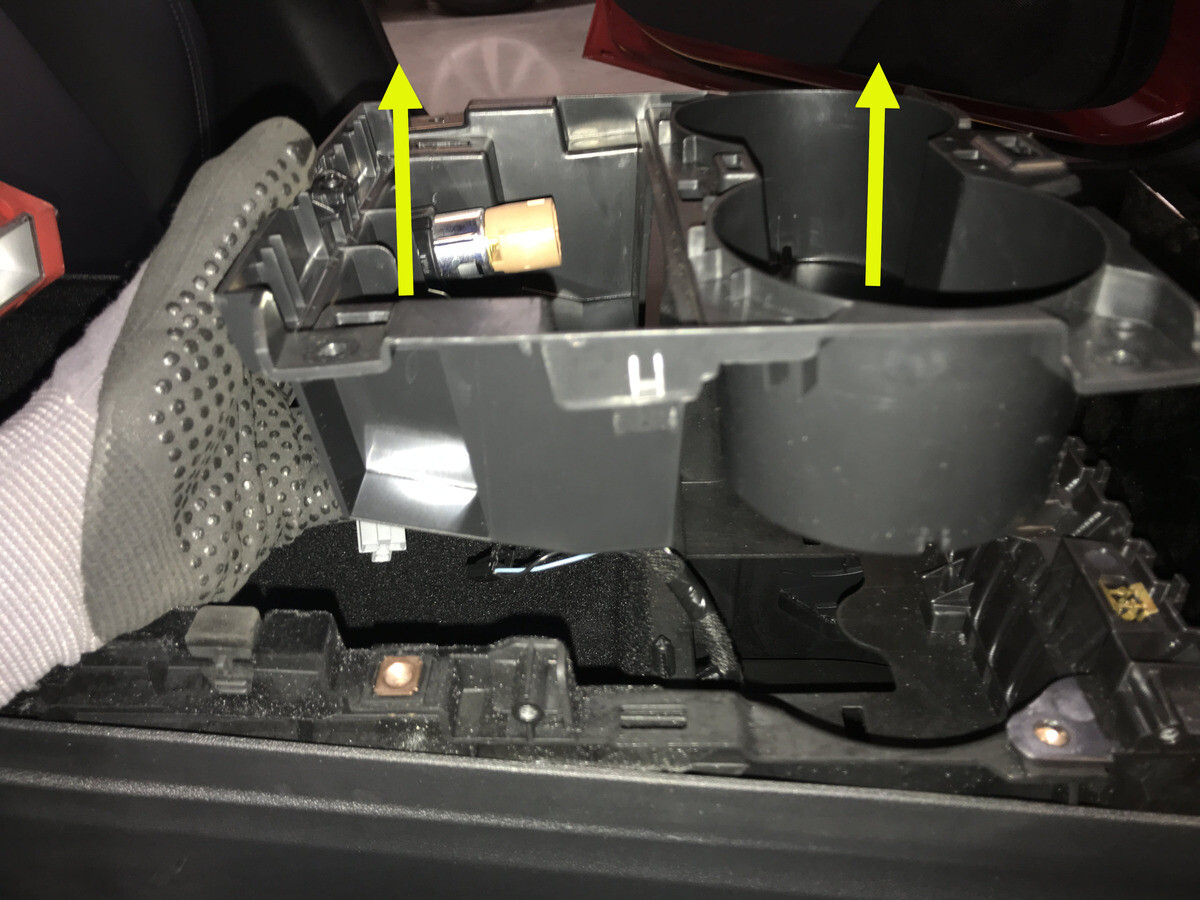

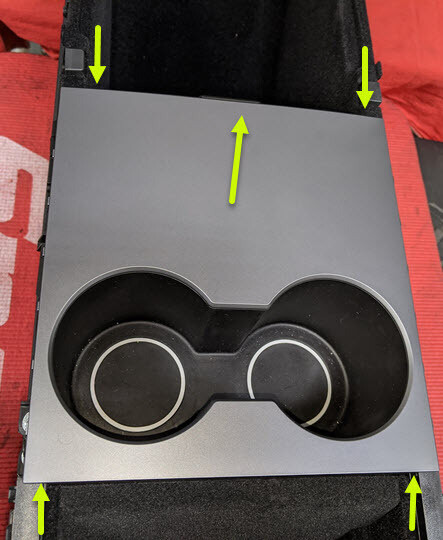

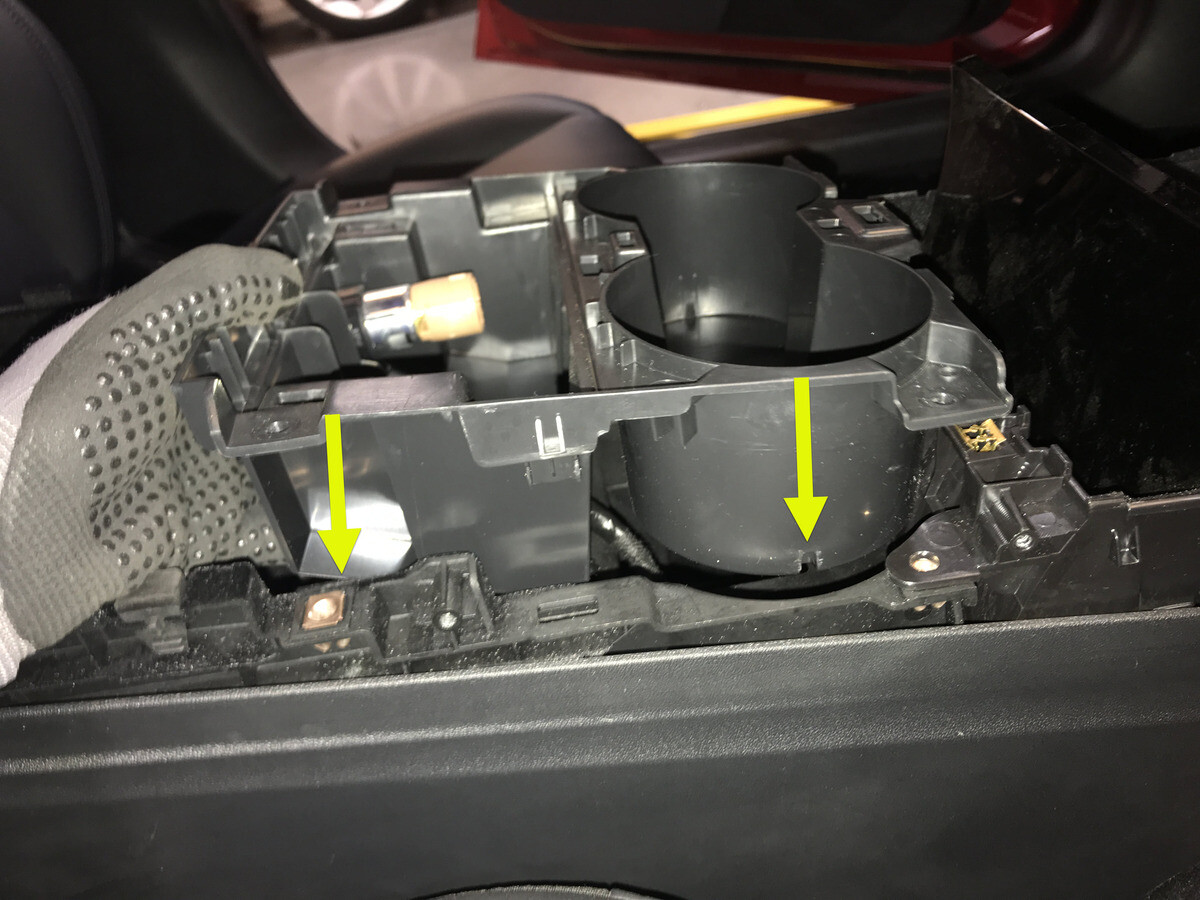

  12. 松开将杯托固定到中控台的夹子 (x2),然后从车上拆下杯托。
    Informational PurposesAn informational icon, calling your attention
    将电气线束穿过检修口。

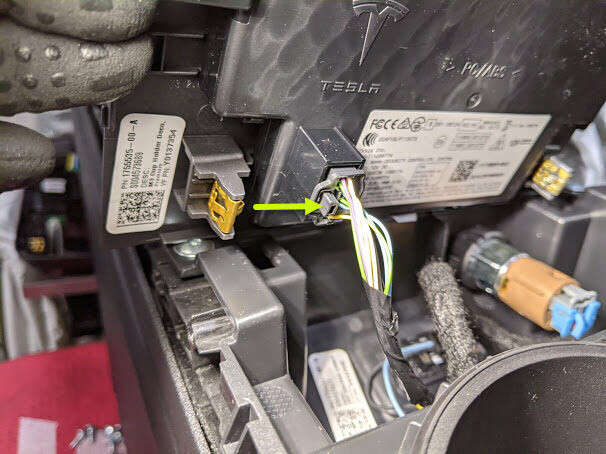

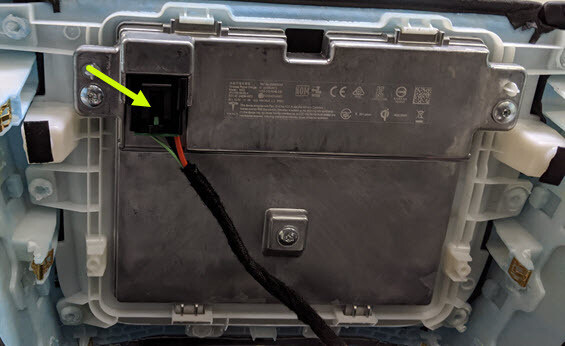

  13. 断开滑盖电气连接器,然后松开将滑盖固定到中控台的锁片 (x2)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿拉扯电气连接器电线。
  14. 拆下将滑盖固定到中控台的螺钉 (x9)。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头

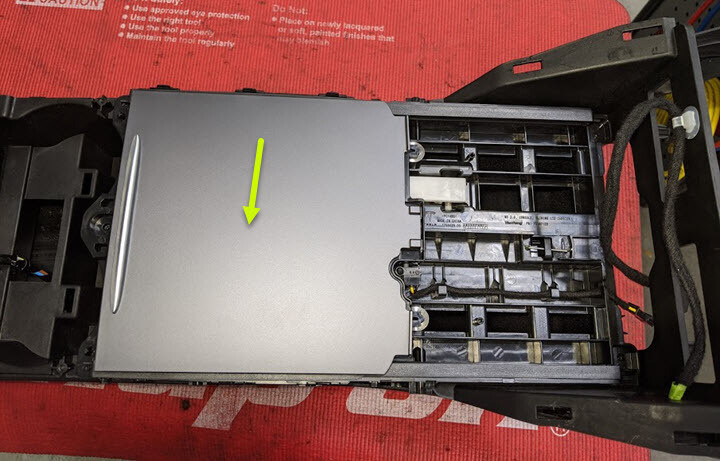

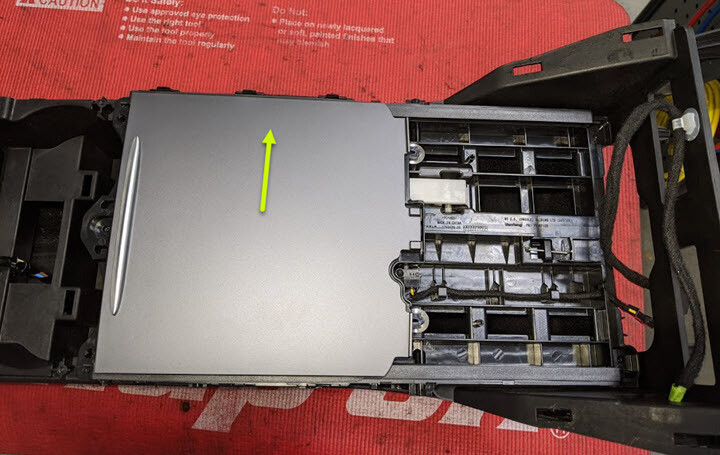

  15. 向上提,将滑盖从中控台上拆下。

安装

  1. 将滑盖放到中控台上。
    Informational PurposesAn informational icon, calling your attention
    对齐中控台一侧的定位销 (x2)。
  2. 安装将滑盖固定到中控台的螺钉 (x9)。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头
  3. 连接滑盖电气连接器,然后紧固将电气连接器固定到中控台的锁片。
  4. 将杯托安装到位,然后用夹子 (x2) 将其固定。
    Informational PurposesAn informational icon, calling your attention
    将电气线束穿过检修口。
  5. 安装将杯托固定到中控台的螺钉 (x4)。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头
  6. 连接杯托电气连接器 (x2)。
  7. 连接安全车身控制器模块电气连接器,然后紧固将杯托饰板固定到中控台的夹子 (x6)。
  8. 将中控台亮条放到中控台上,然后用定位锁片 (x12) 将其紧固。
    Informational PurposesAn informational icon, calling your attention
    确认亮条周边没有间隙。
  9. 安装将亮条固定到中控台的螺栓 (x14)。
    1.6 Nm (1.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头
  10. 连接电气连接器,然后紧固将中控台饰板固定到中控台的夹子 (x17)。
  11. 合上中控台扶手。
  12. 重新连接低压电源。请参阅12V/低压电源(断开和连接)
  13. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  14. 将驾驶位座椅和副驾位座椅移回原位。
