传动装置 - 闩锁 - 前备箱盖（单个传动装置系统）（拆卸和更换）

校正代码 11350402 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Informational PurposesAn informational icon, calling your attention
注
如果前备箱盖锁未能以电动方式打开，请使用以下前备箱手动工具打开前备箱盖。
  • 1130534-00-A, TOOL, FRUNK RELEASE, MANUAL
  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 从前备箱盖锁上松开前备箱盖锁执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    注
    松开夹子，再从锁臂上拆下执行机构缆索。
  6. 断开电气连接器与前备箱盖锁执行机构的连接。

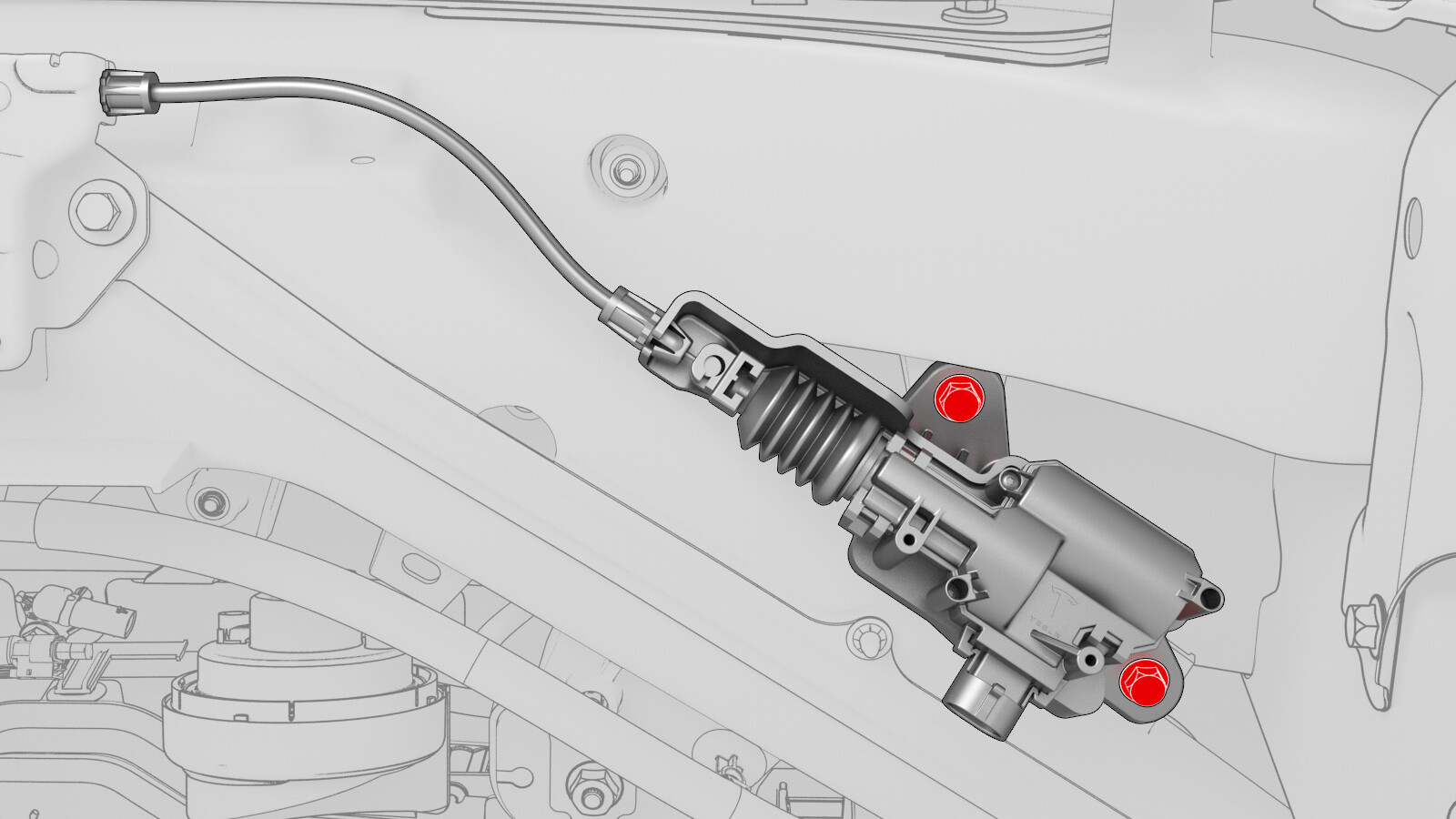

  7. 松开将前备箱盖锁执行机构固定到前端支架的螺栓，然后从车上拆下执行机构。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 安装将前备箱盖锁执行机构固定到前端支架的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  2. 将电气连接器连接到前备箱盖锁执行机构。
  3. 将前备箱盖锁执行机构缆索安装到前备箱盖锁上。
    Informational PurposesAn informational icon, calling your attention
    注
    将缆索末端固定到锁臂上，然后扣紧夹子。
  4. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  6. 安装座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  7. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
