传感器 - 相对湿度和温度（拆卸和更换）

校正代码 10206002 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-05-12: 更新了程序，新增并更改了程序步骤。
  • 2025-07-11: 添加了有关替换件要求的信息。
  • 2024 年 12 月 2 日：更新了备注和“维护模式”说明。
警告
The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

拆卸

  1. 打开左侧前车门，降下左侧前车窗。
  2. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  3. 使用触摸屏清除 DAS 校准。等待提示自动消失后再继续，操作如下：
    注
    控制 > 服务 > 摄像头校准 > 清除校准
    注
    确认已成功清除校准。
    注
    等待提示自动消失后再继续操作。
  4. 拆下四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
  5. 拆卸后视镜。请参阅 镜 - 后视（拆卸和更换）。
  6. 拆下摄像头上盖。请参阅 四摄像头盖 - 上（拆卸和更换）。
  7. 拆下三摄像头盖。请参阅 遮光板（拆卸和更换）。

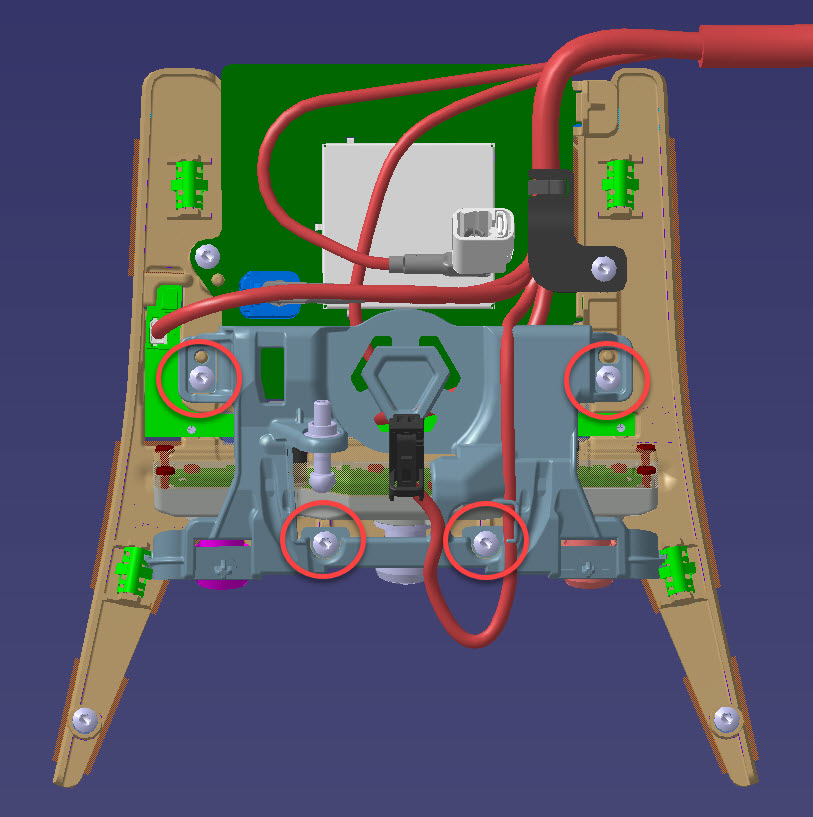

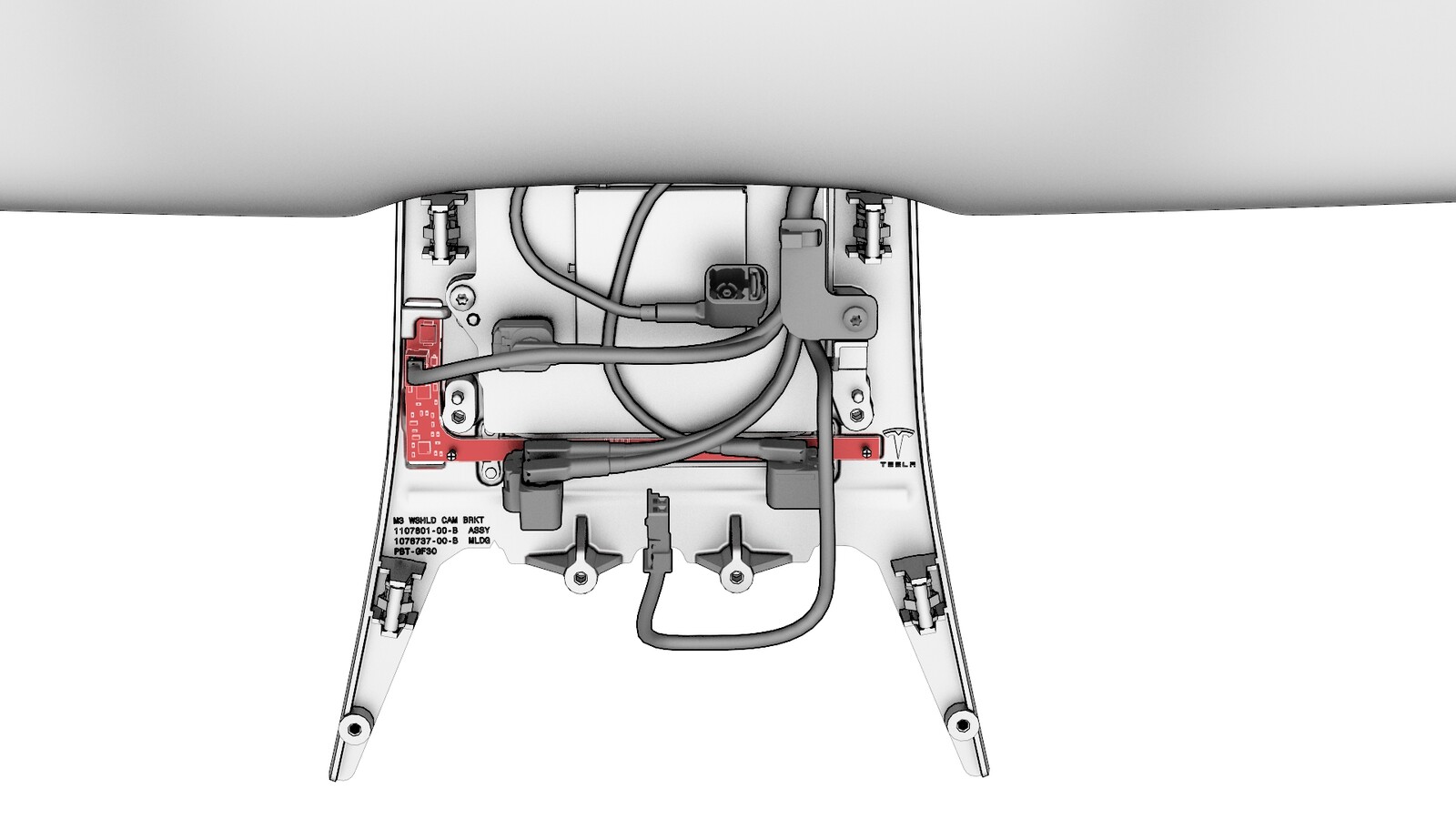

  8. 拆下将全景摄像头总成固定到挡风玻璃支架的螺钉 (x4)，然后从支架上松开总成。
  9. 戴上静电放电 (ESD) 腕带，然后将腕带连接至车辆接地。
    注
    确保接地引线已连接到接地源。

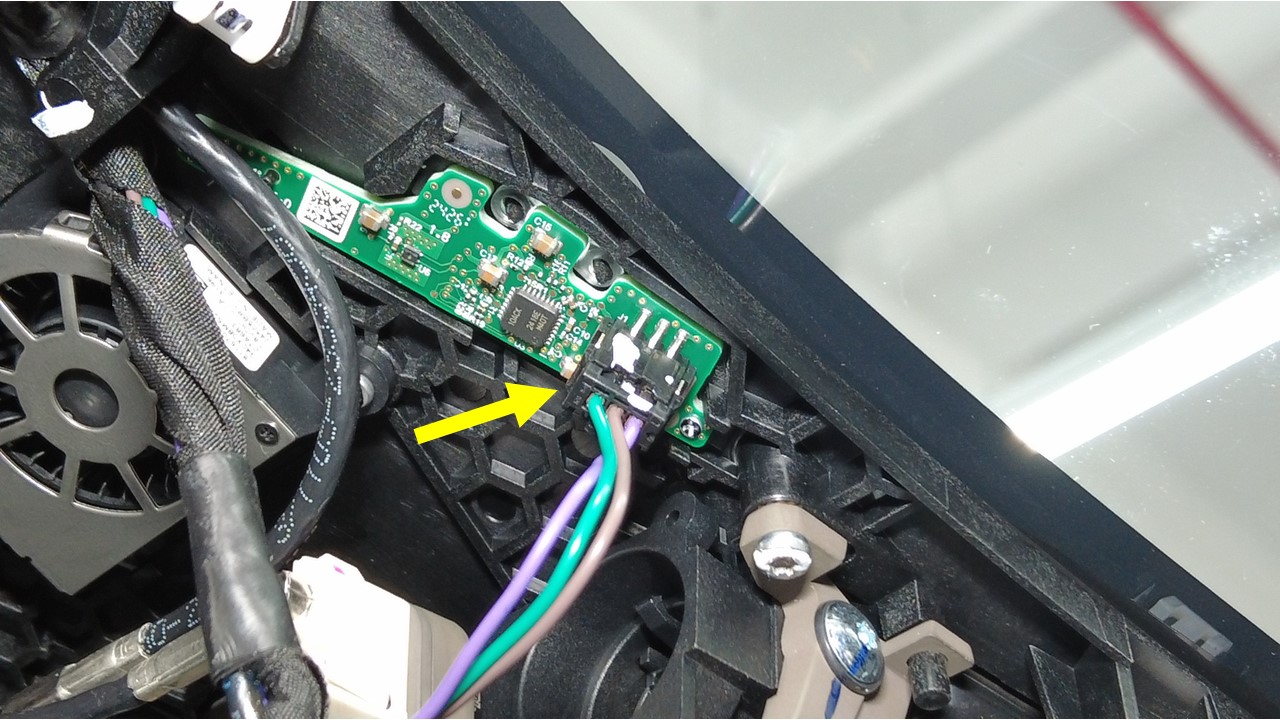

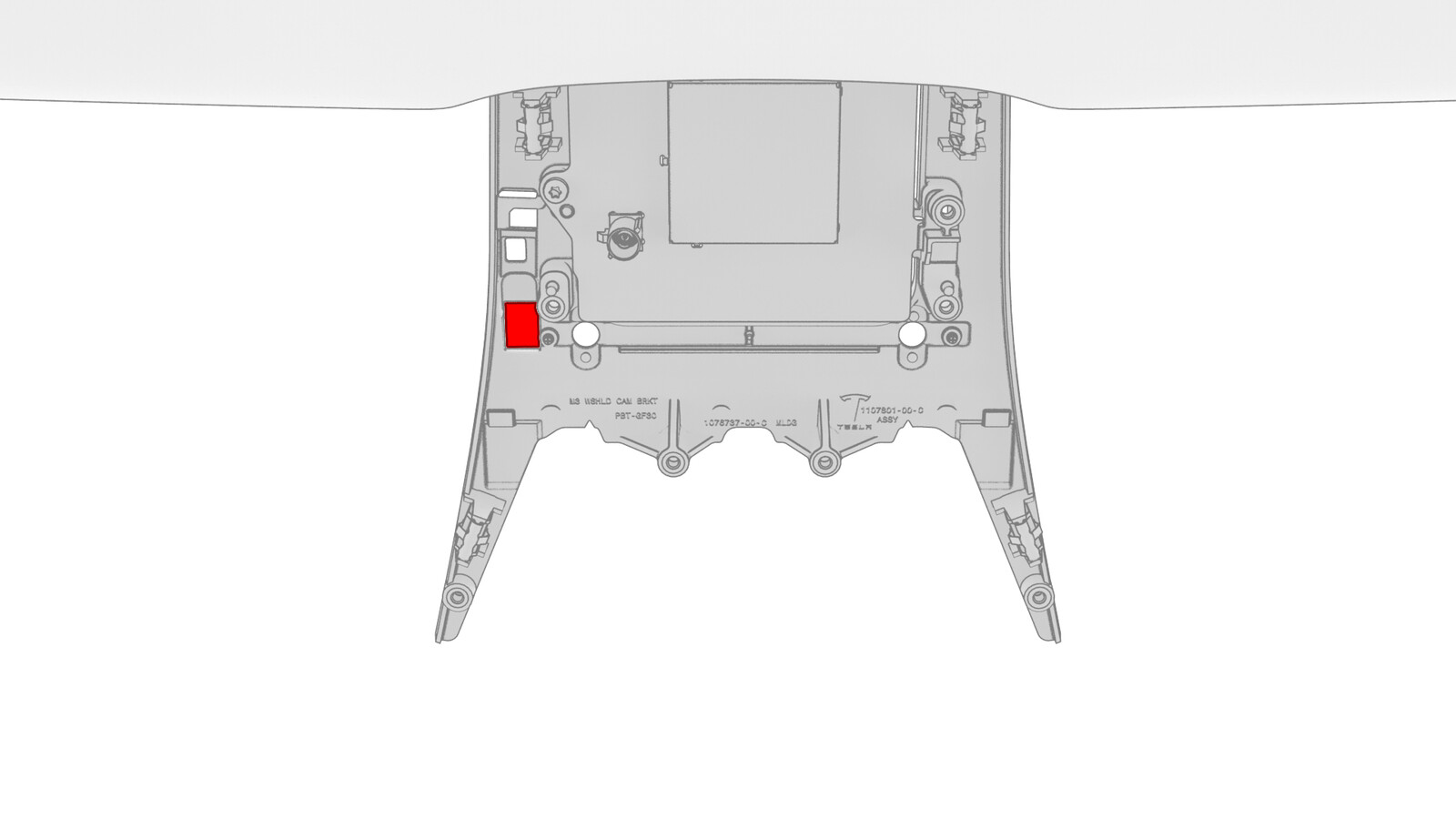

  10. 断开电气连接器与湿度和温度传感器的连接。

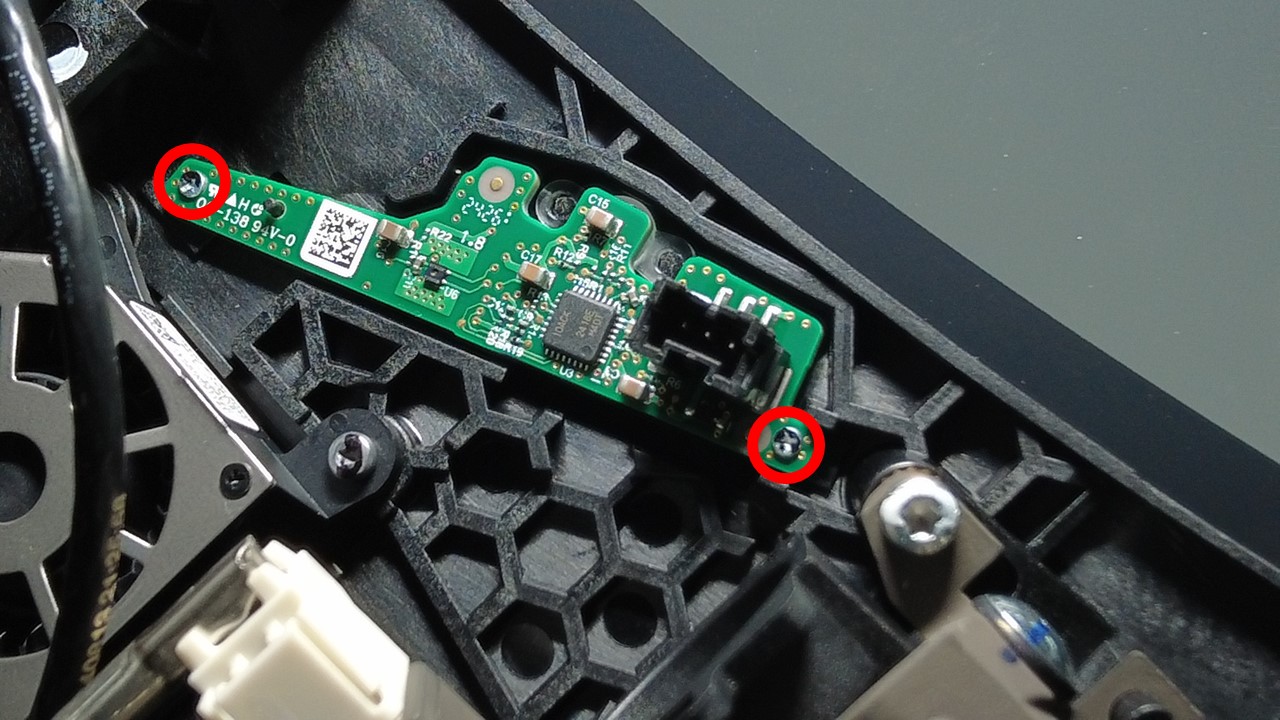

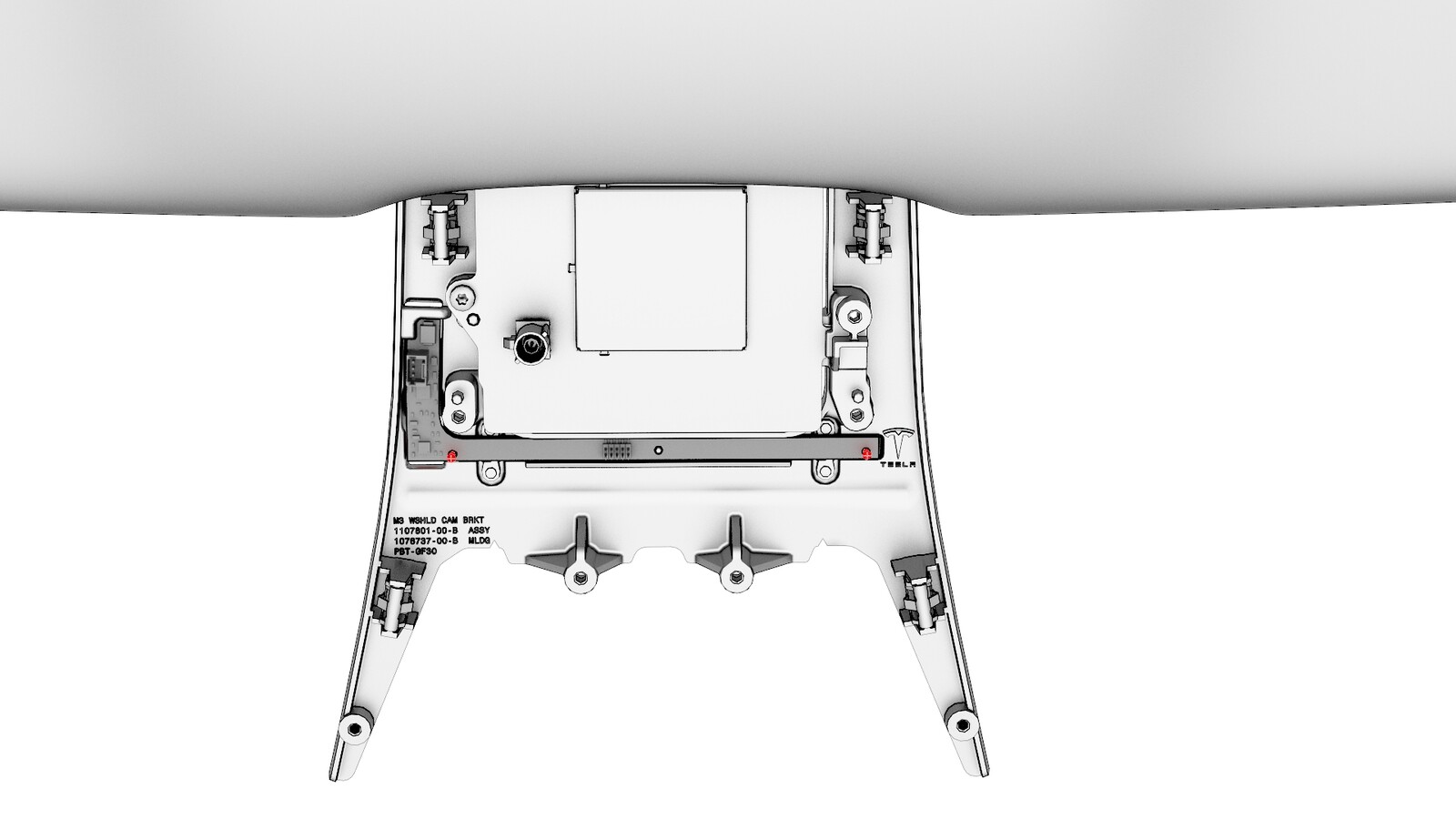

  11. 使用 PH00 (Phillips #00) 螺丝刀拆下将湿度和温度传感器固定到挡风玻璃支架的螺钉 (x2)。
    注
    请用合适的螺丝刀拆卸螺钉，否则会损坏螺钉头。
    注
    螺钉很小，确保不要放错位置。

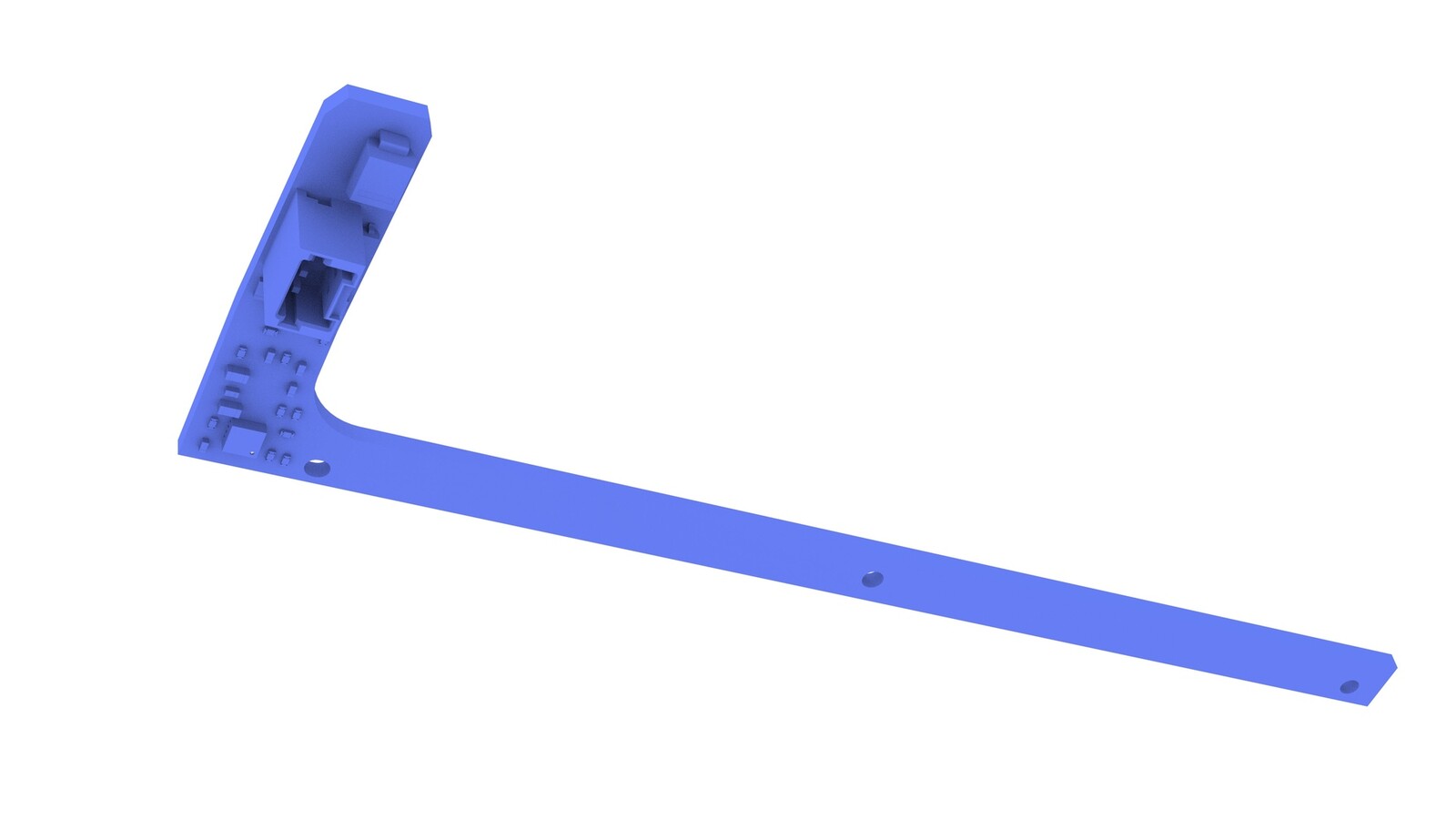

  12. 将相对湿度和温度传感器从挡风玻璃支架上拆下。
    注
    向上倾斜传感器电路板，使其越过塑料定位销，然后将传感器电路板向上移动以取下定位销。
  13. 断开相对湿度和温度传感器连接器，使用 PH00 (Phillips #00) 十字螺丝刀拆下将湿度和温度传感器固定到挡风玻璃支架的螺钉（2 个）。
    注
    请用合适的螺丝刀拆卸螺钉，否则会损坏螺钉头。
    注
    螺钉很小，确保不要放错位置。

安装

注

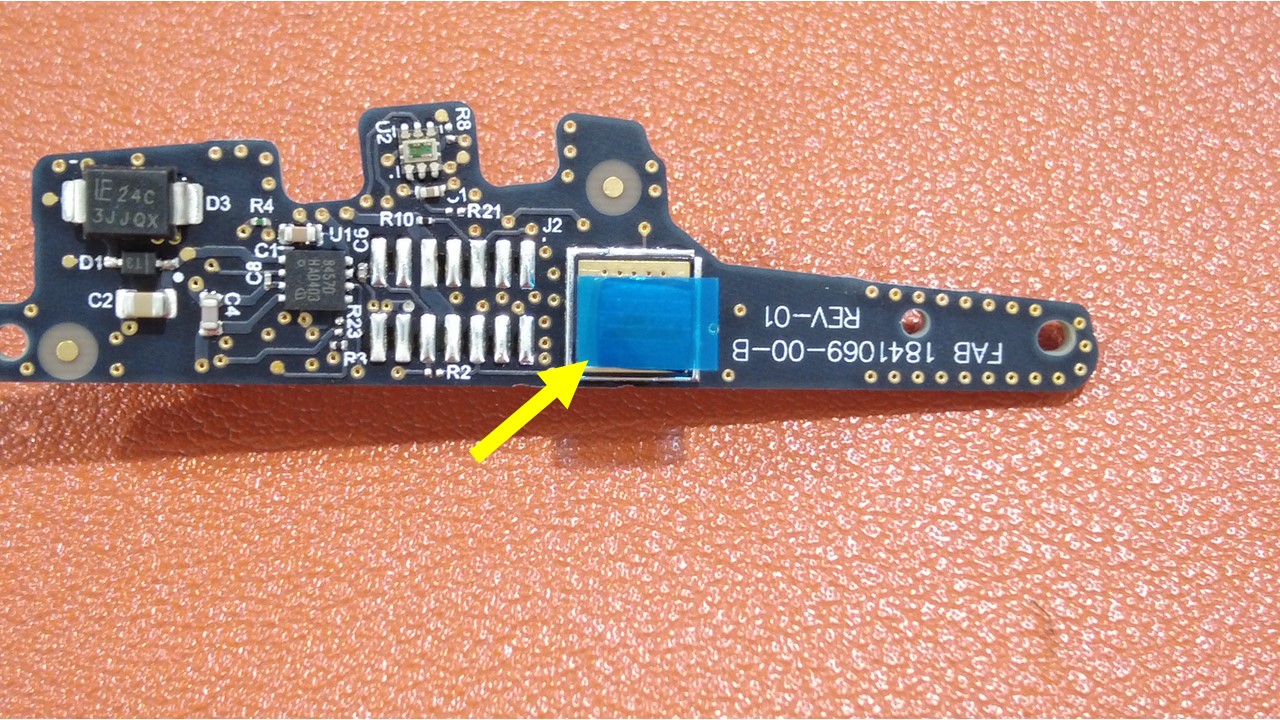

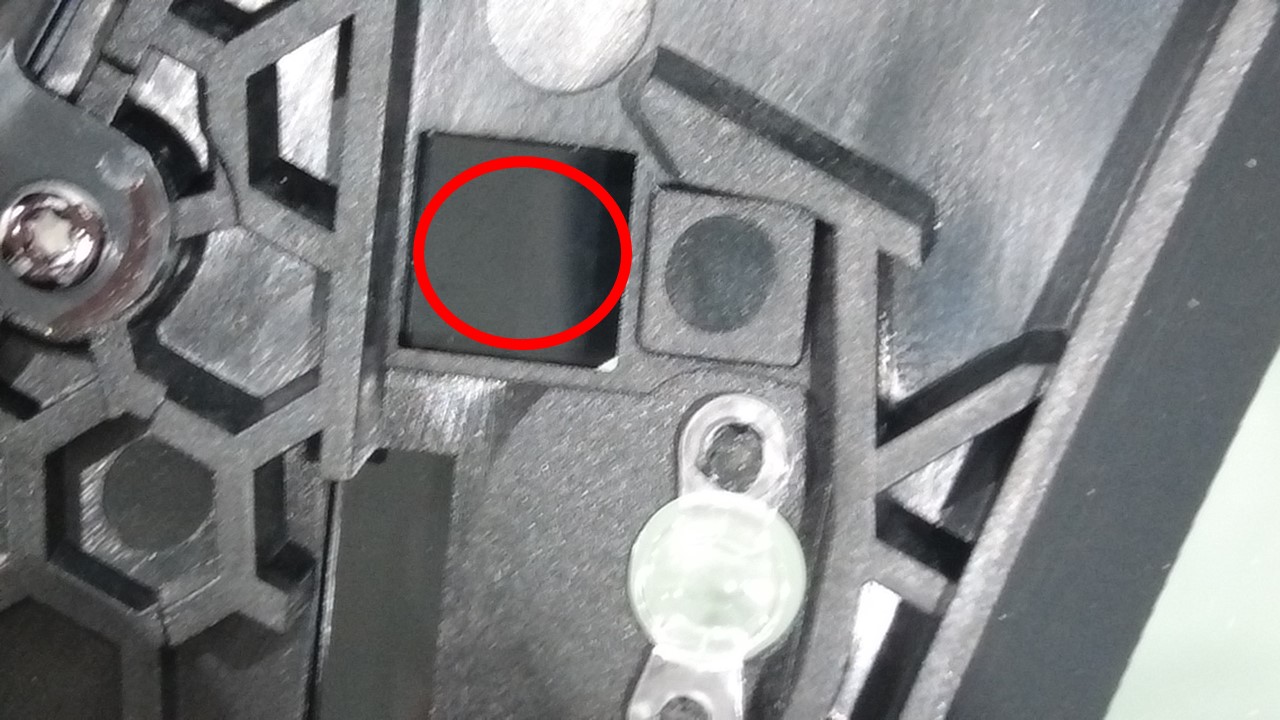

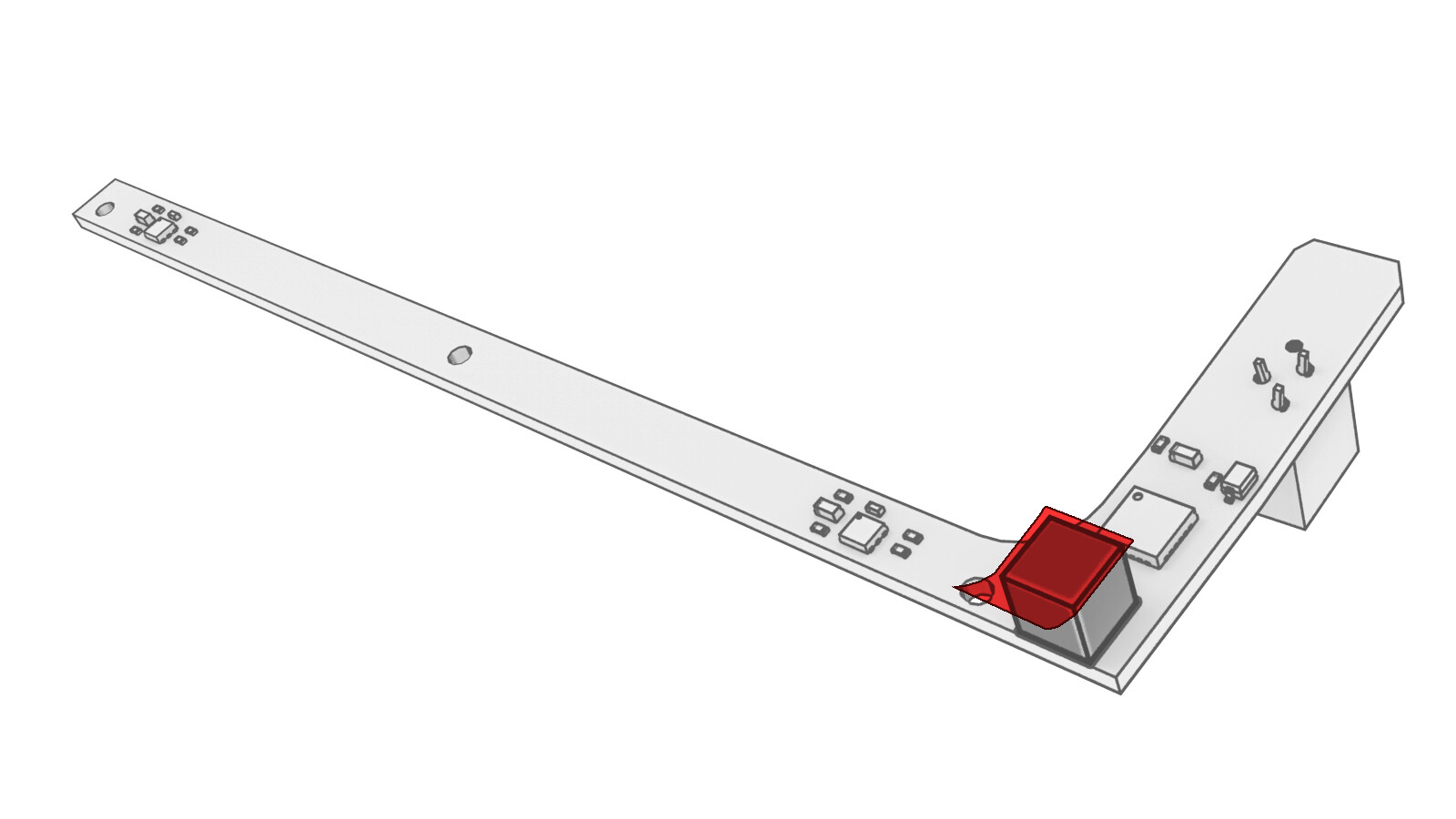

Ensure that a graphene foam block is present on the contact pad and the blue tape is removed from the sensor foam pad before installation. If the foam is degraded or no longer present, install a new graphene foam block. Clean all adhesive residue that is left from the old foam. The foam is required for conducting the temperature of the windshield to the sensor.
注
确保替换件零件序列号以 PGT25067 开始，或为更新版本。更多详情请参阅 Toolbox 文章 8984500。

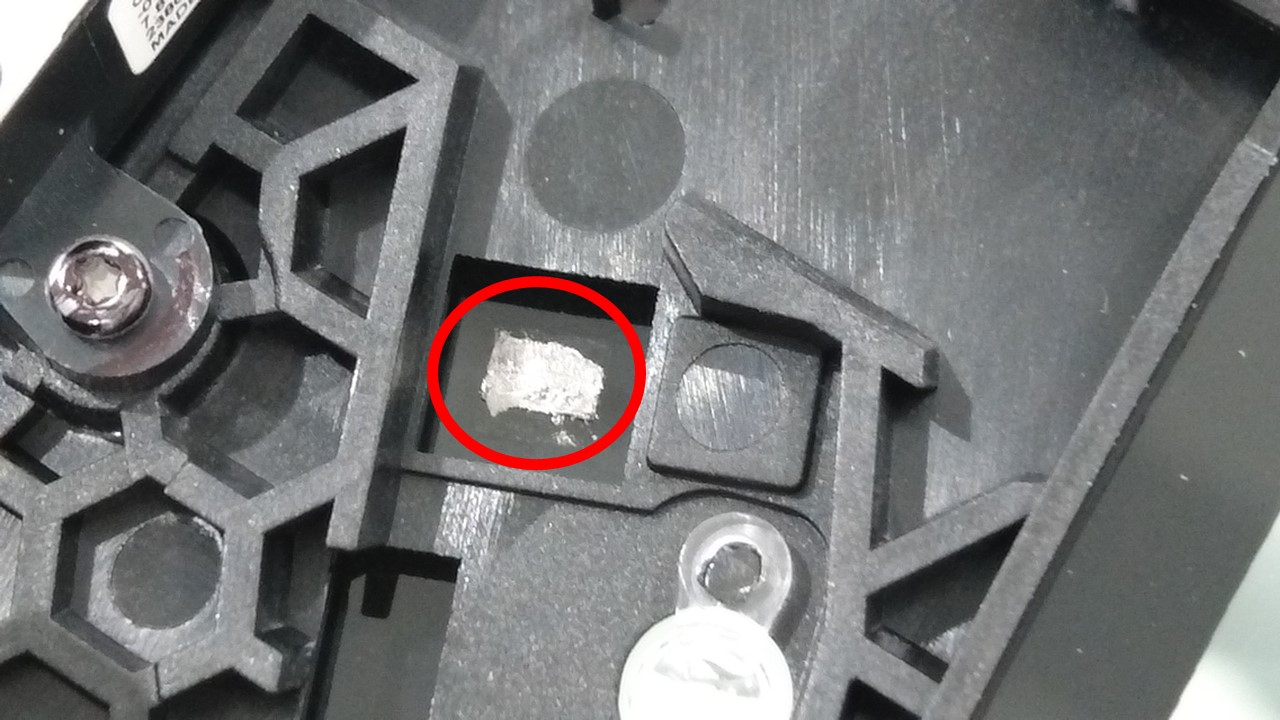

  1. 使用异丙醇 (IPA) 湿巾清理湿度和温度传感器电路板的泡沫垫与挡风玻璃接触的区域，待该部位风干后方可继续操作。
    警告
    Make sure all adhesive residue from the windshield is removed and the windshield is dry before installation. The foam pad will not stick if the windshield is wet. Align the located hole of the sensor with the plastic alignment pin on the windshield bracket.

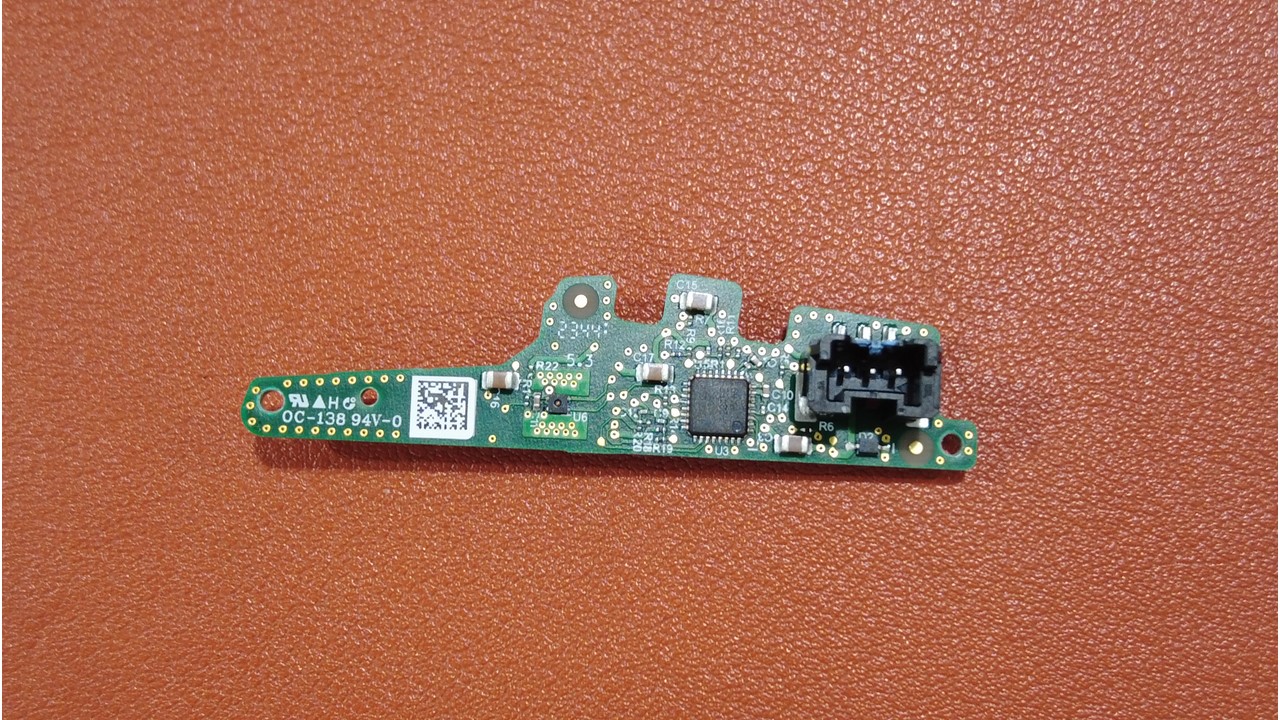

  2. 将新的湿度和温度传感器电路板安装到挡风玻璃支架上。
    注
    请确保已将蓝色胶带从泡沫垫上揭下。
    注
    确保印刷电路板 (PCB) 上的孔与塑料定位销对齐。
  3. 使用 PH00 (Phillips #00) 螺丝刀安装将湿度和温度传感器固定到挡风玻璃支架的螺钉 (x2)。
    0.12 Nm (1 lbs-in)
    警告
    使用 Wiha 精密扭矩扳手或类似工具将螺钉紧固到挡风玻璃支架上。支架上的螺纹非常脆弱，很容易滑丝。
  4. 将电气连接器连接到湿度和温度传感器。
  5. 取下静电放电 (ESD) 腕带，然后将腕带从车辆接地点断开。
  6. 将全景摄像头总成放置到挡风玻璃支架上，然后安装将总成固定到挡风玻璃支架的螺钉 (x4)。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • T10 套筒扳手
  7. 安装三摄像头盖。请参阅 遮光板（拆卸和更换）。
  8. 安装四摄像头上盖。请参阅 四摄像头盖 - 上（拆卸和更换）。
  9. 安装后视镜。请参阅 镜 - 后视（拆卸和更换）。
  10. 安装四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
  11. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  12. 通过触摸屏重新安装车辆软件：请参阅 软件重新安装 - 触摸屏。
  13. 告知客户，现在需要手动驾驶，以使摄像头进行自校准。
    注
    Self-calibration can take up to 100 miles (160 km) of manual driving, depending upon the road type and condition. Until self-calibration is complete, the message "Autopilot Features Currently Unavailable: Manual Driving Required While Camera Is Calibrating" is displayed if an attempt is made to engage an Autopilot feature.
  14. 升起左侧前车窗并关闭左侧前车门。
