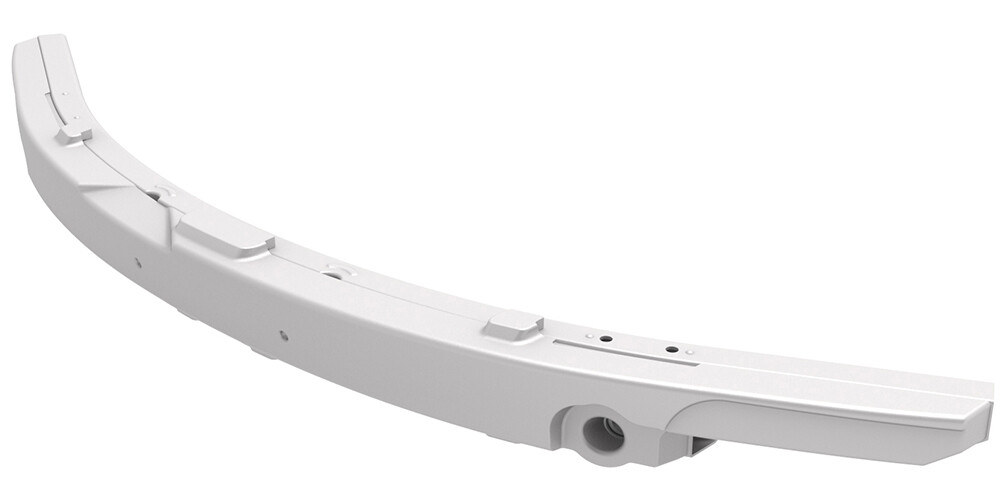

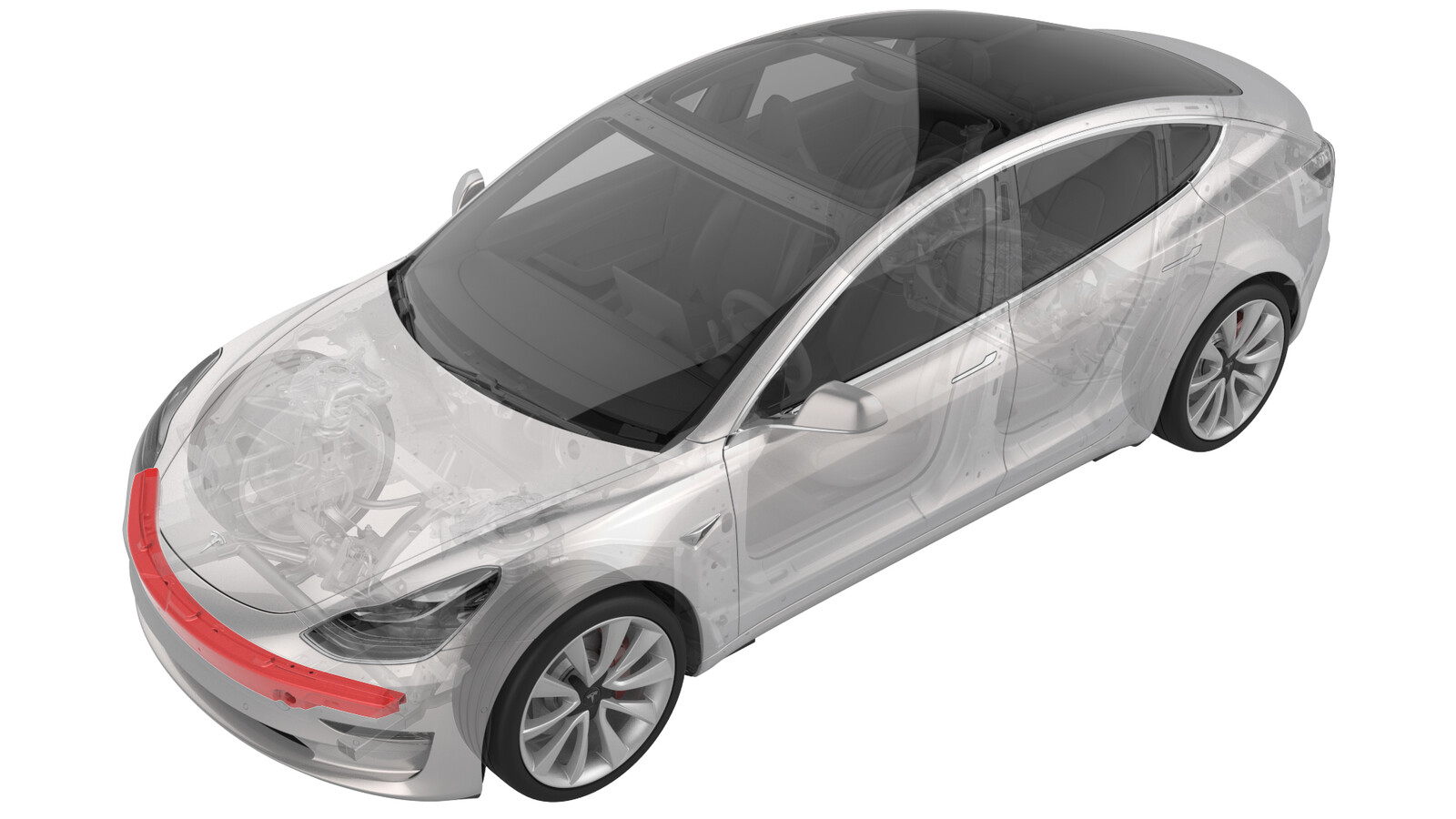

保险杠梁 - 前（拆卸和更换）

校正代码 10011102 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 保险杠梁 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

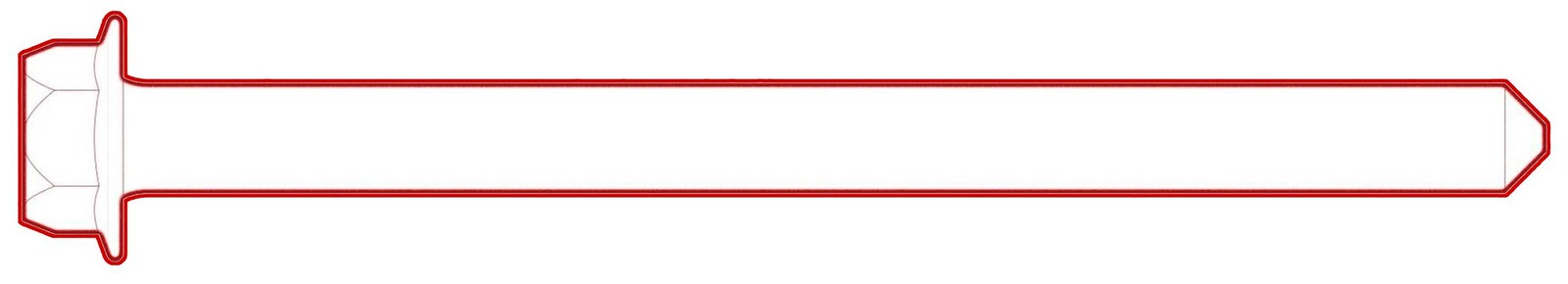

将前保险杠梁固定到防撞罐的螺栓
75 Nm (55.3 lbs-ft)
  • 15 毫米套筒
 更换

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下座舱进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  6. 拆下前饰板总成。请参阅饰板 - 前（拆卸和安装）。
  7. 拆下 LH 前气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 左侧（拆卸和更换）。
  8. 拆下前部中间气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 中间（拆卸和更换）。
  9. 拆下 RH 前气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 左侧（拆卸和更换）。

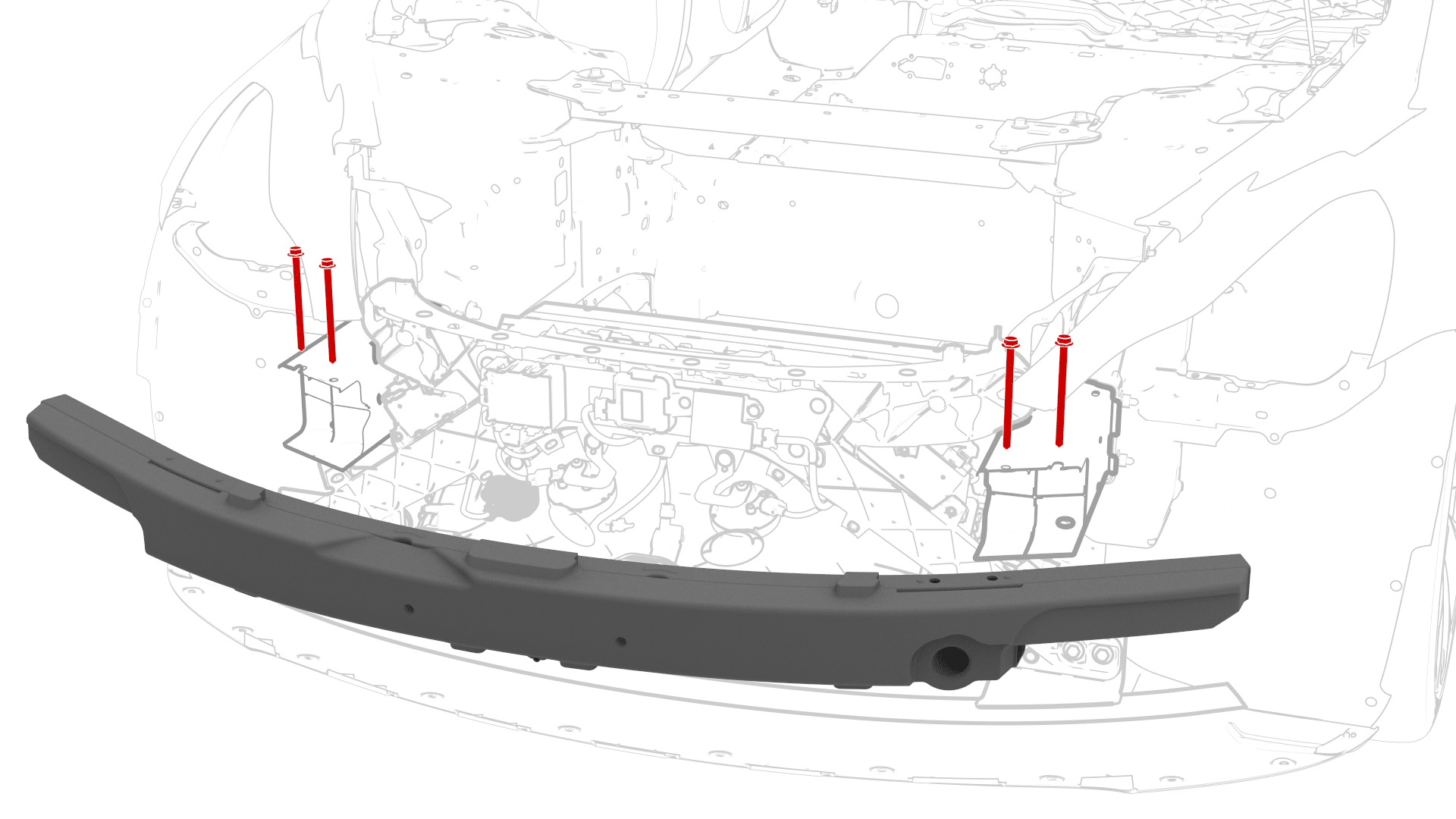

  10. 拆下并弃用将配有能量吸收器的前保险杠固定到防撞罐的螺栓。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 3 英寸加长件
  11. 小心地从车上拆下配有能量吸收器的前保险杠。
    警告
    撬起前保险杠时，切勿损坏车身。
    注
    使用橡胶锤轻轻敲击前保险杠，以辅助拆卸前保险杠。
  12. 从前保险杠上拆下泡沫。

安装

  1. 将泡沫安装到新前保险杠纵梁。
  2. 将配有能量吸收器的前保险杠放置在车上。
  3. 安装将配有能量吸收器的前保险杠固定到 LH 和 RH 防撞罐的新螺栓。
    75 Nm (55.3 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 3 英寸加长件
  4. 安装 RH 前气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 左侧（拆卸和更换）。
  5. 安装前部中间气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 中间（拆卸和更换）。
  6. 安装 LH 前气囊传感器。请参阅传感器 - 碰撞加速度计 - 前保险杠 - 左侧（拆卸和更换）。
  7. 安装前饰板总成。请参阅饰板 - 前（拆卸和安装）。
  8. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  9. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  10. 安装座舱进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  12. 车辆驶离举升机。
