后备箱定位

校正代码 10000004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 20 日:将原不可调整校正代码更新为新的可调整校正代码。
如果面板未达到预期间隙和齐平度,请执行此程序。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

程序

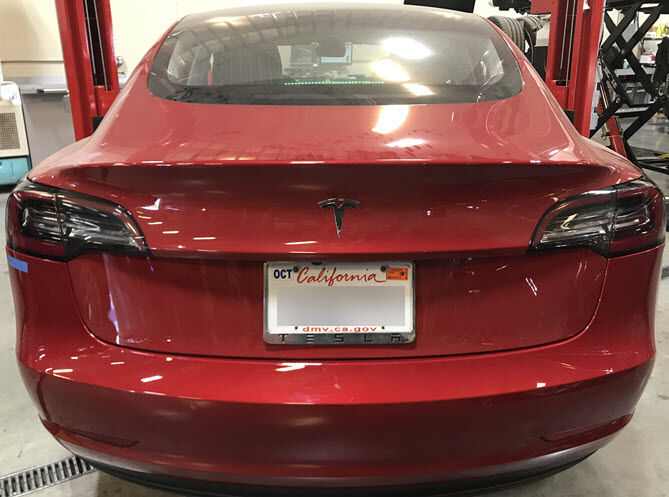

  1. 执行后备箱间隙和齐平度检查
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 了解最新规格

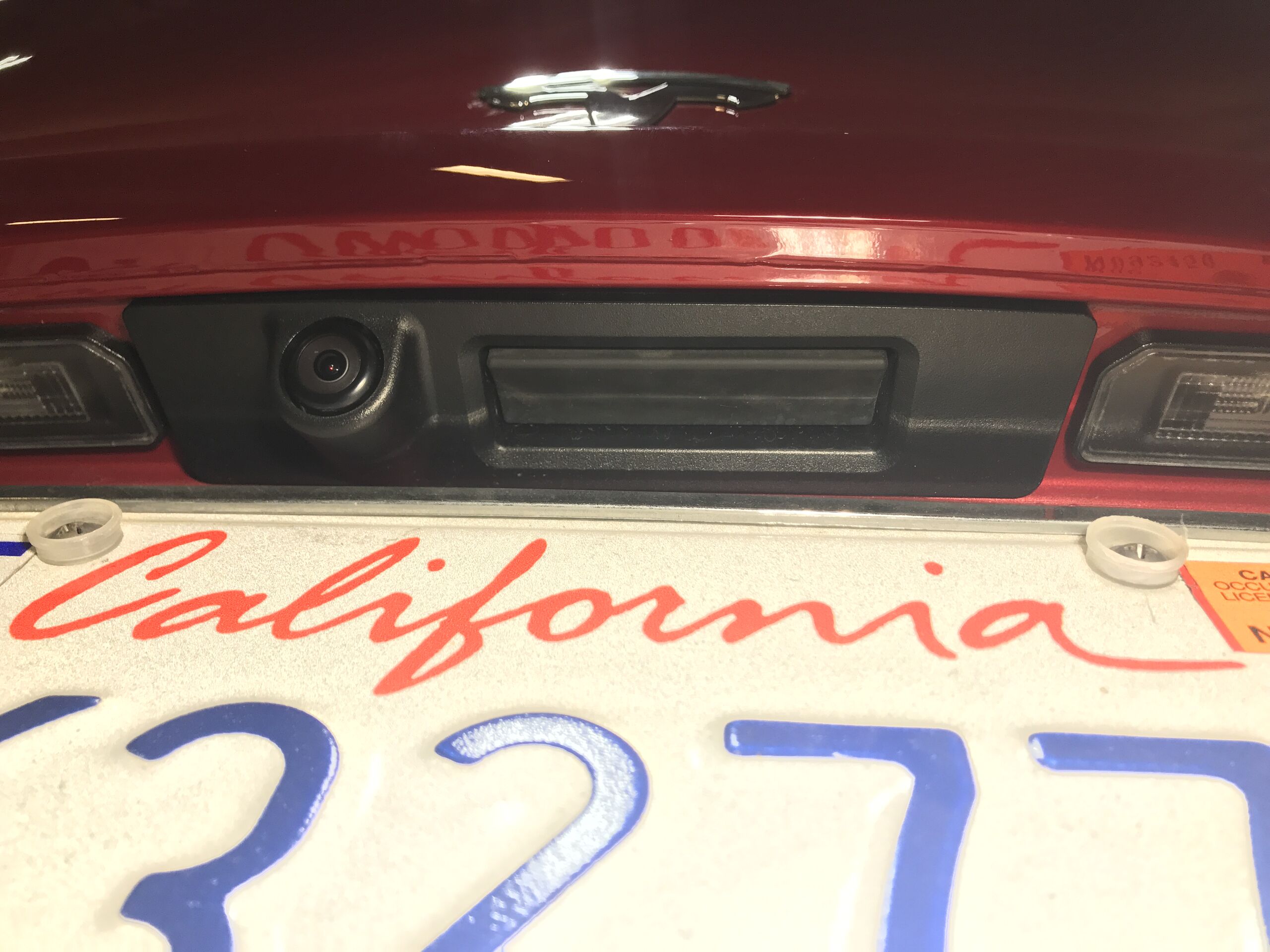

  2. 通过外部开关打开后备箱

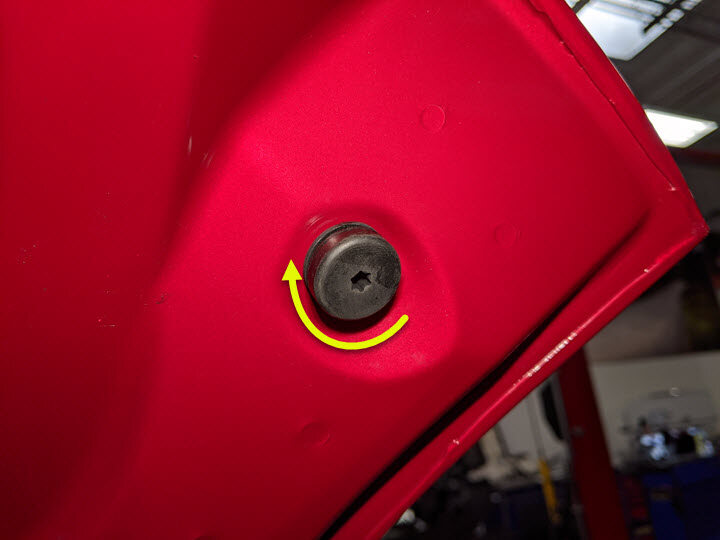

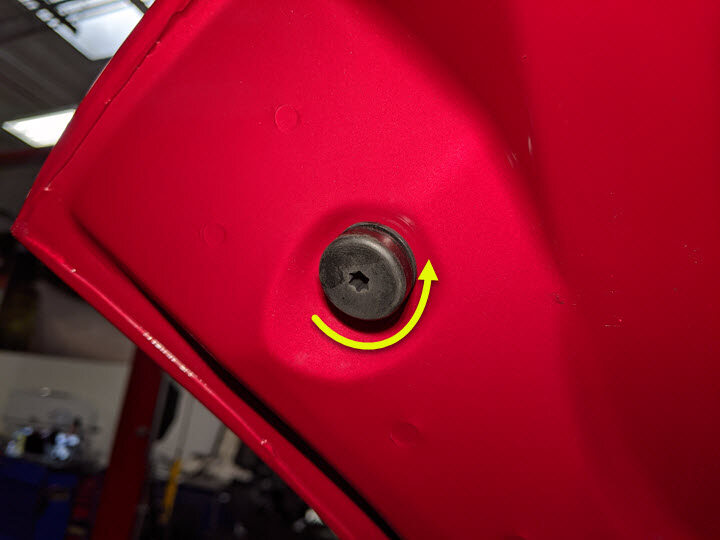

  3. 将左侧防撞缓冲块收回原位
    Informational PurposesAn informational icon, calling your attention
    1 个防撞缓冲块;顺时针转动,直至完全固定在后备箱上

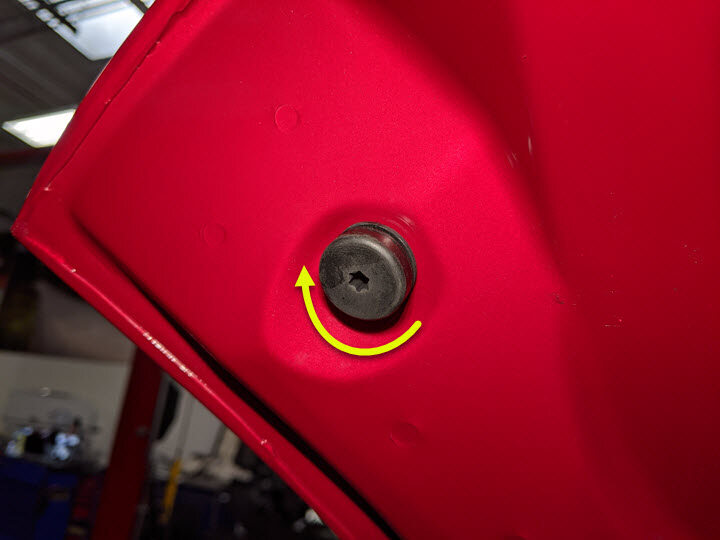

  4. 将右侧防撞缓冲块收回原位
    Informational PurposesAn informational icon, calling your attention
    1 个防撞缓冲块;顺时针转动,直至完全固定在后备箱上

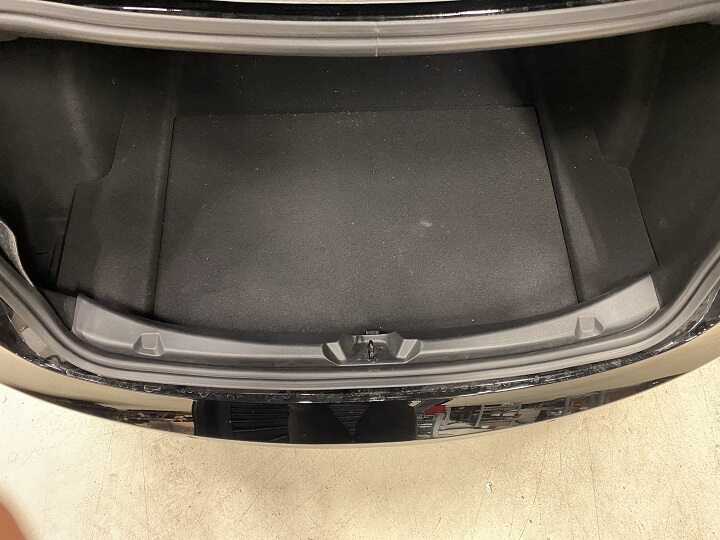

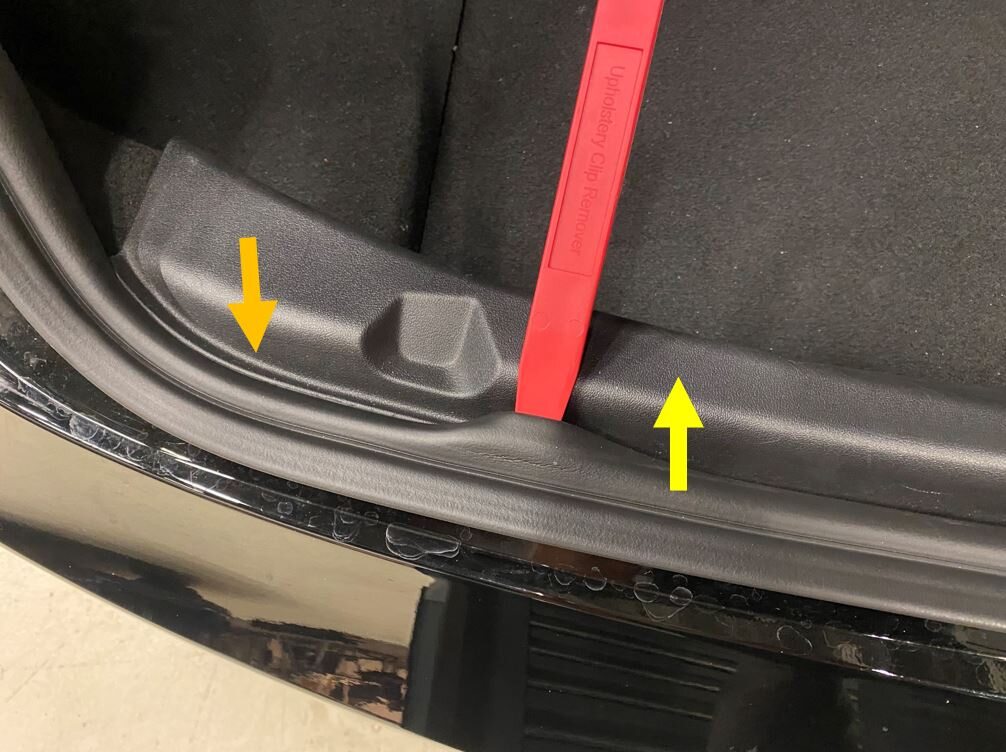

  5. 拆卸后备箱门槛饰板总成
    Informational PurposesAn informational icon, calling your attention
    4 个卡子;向上拉动角部,将端部的卡子从车身上松开,然后松开剩余卡子
  6. 标记后备箱撞销在车身上的位置

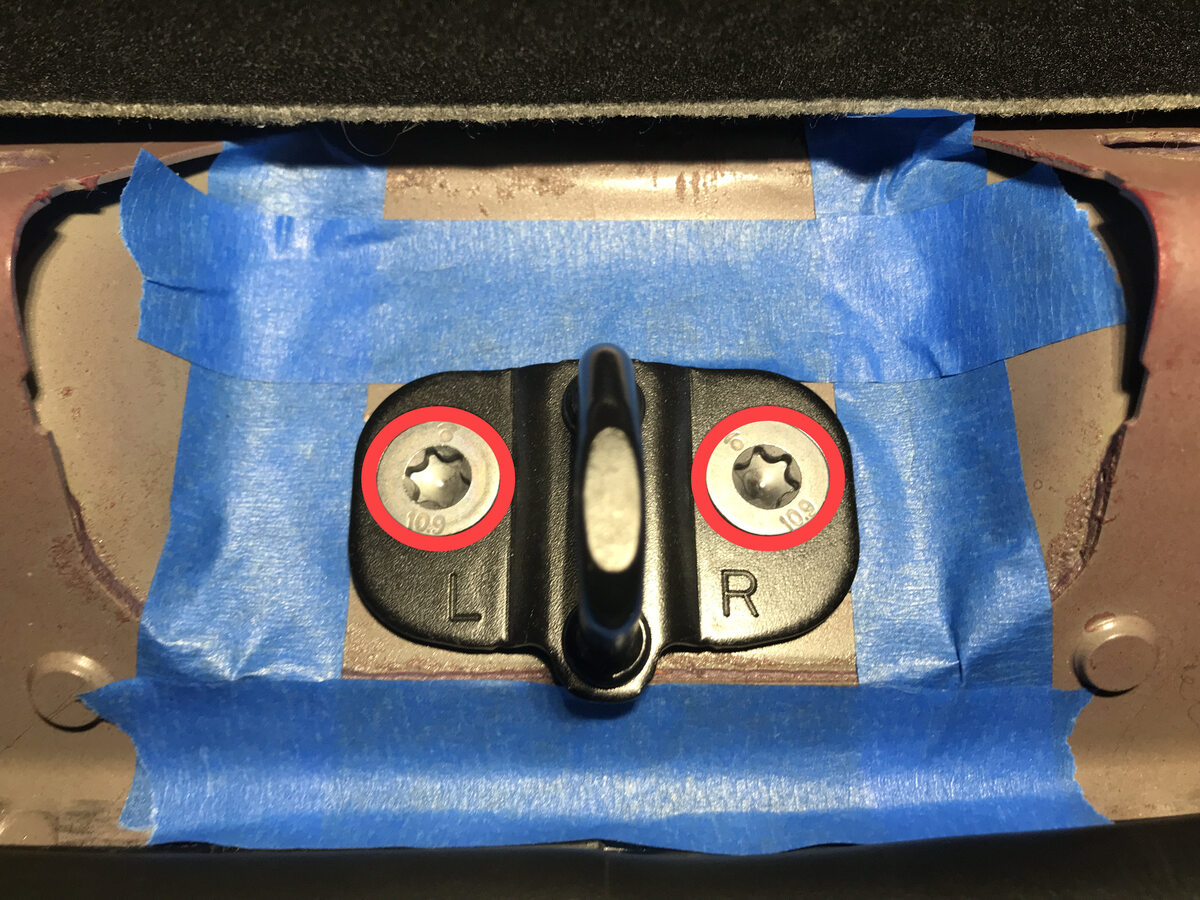

  7. 拆卸后备箱撞销
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,T45,24 Nm

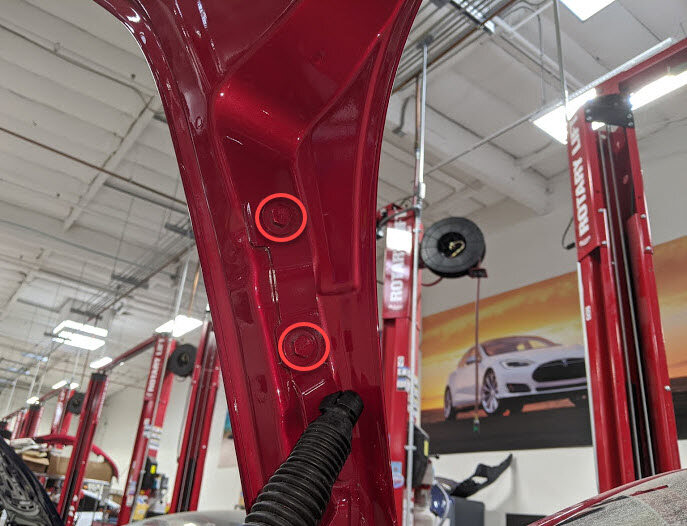

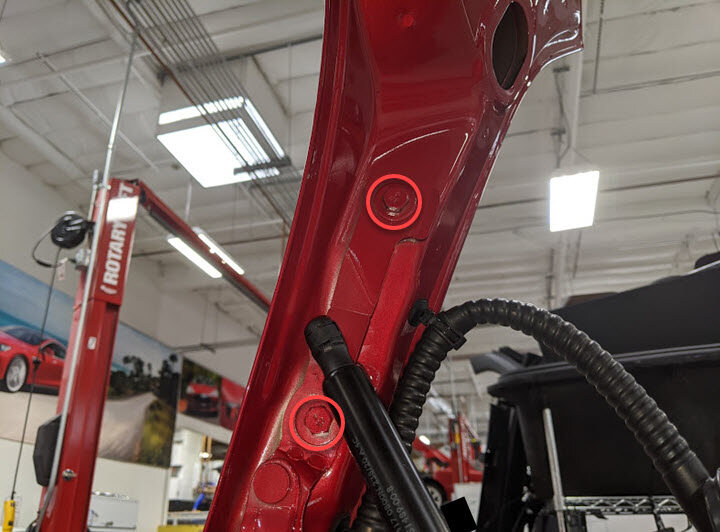

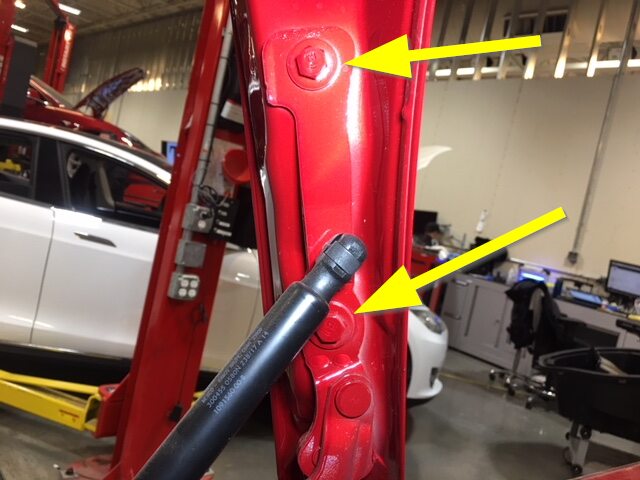

  8. 松开将铰链固定到后备箱总成的螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,24 Nm;根据需要进行调节,建议寻求他人协助
  9. 紧固将铰链固定到后备箱总成的螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,24 Nm;手动拧紧将铰链固定到后备箱总成的螺栓

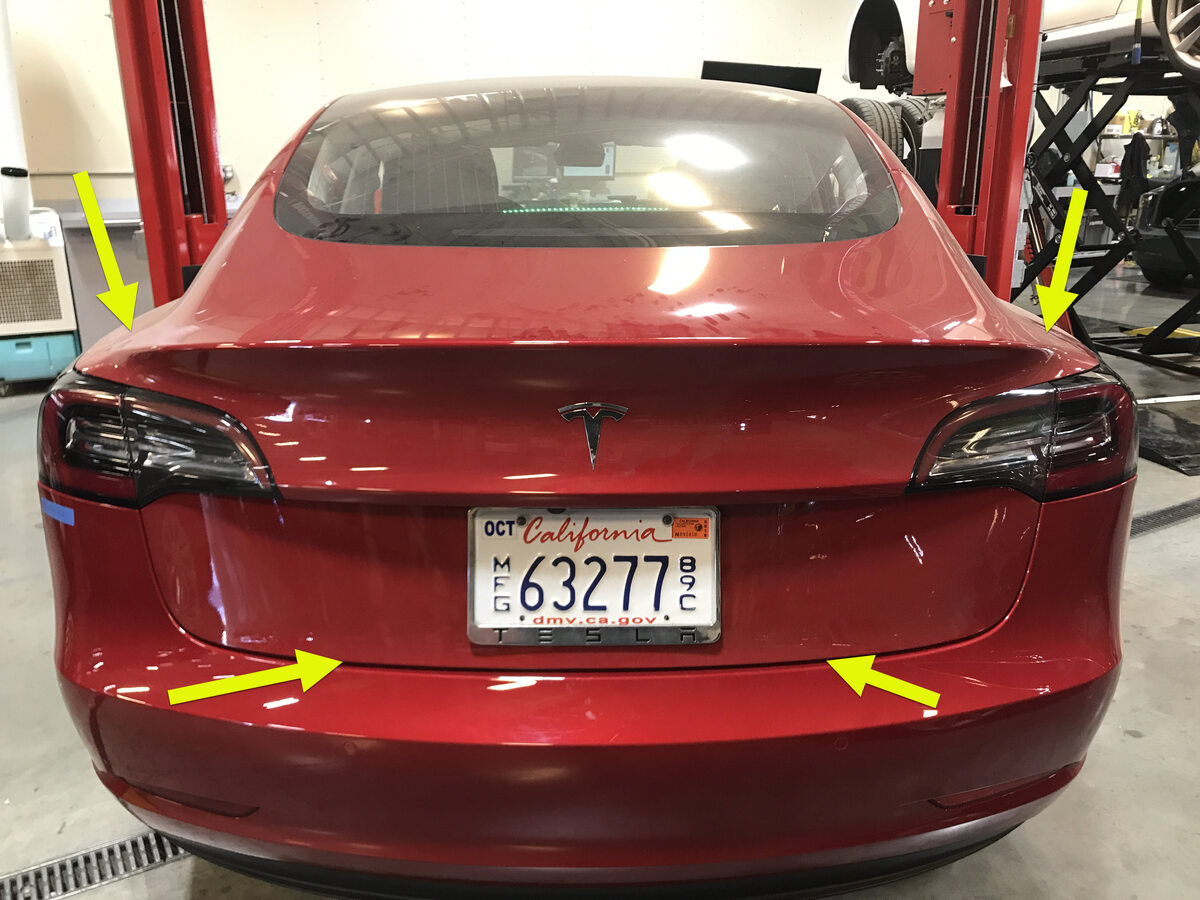

  10. 关闭后备箱以检查间隙/齐平度
    Informational PurposesAn informational icon, calling your attention
    根据需要进行调节,必要时建议寻求他人协助,请参阅 CVIS 了解最新规格

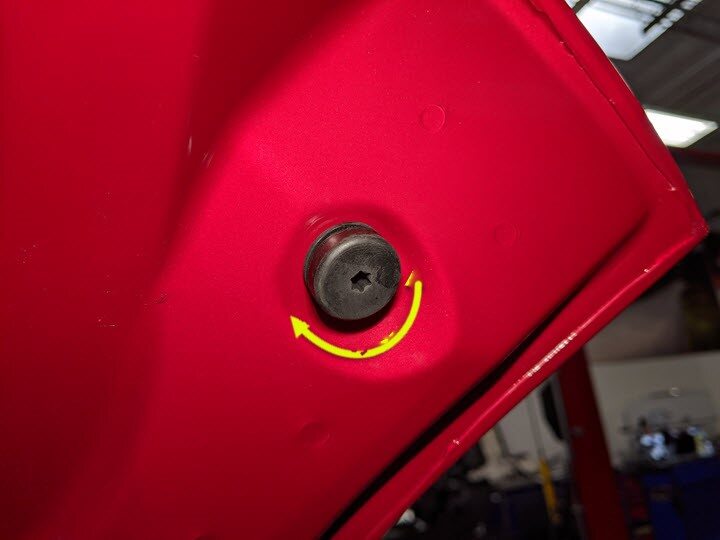

  11. 根据需要调节左侧防撞缓冲块
    Informational PurposesAn informational icon, calling your attention
    1 个防撞缓冲块
  12. 根据需要调节右侧防撞缓冲块
    Informational PurposesAn informational icon, calling your attention
    1 个防撞缓冲块
  13. 紧固将铰链固定到后备箱总成的螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,24 Nm

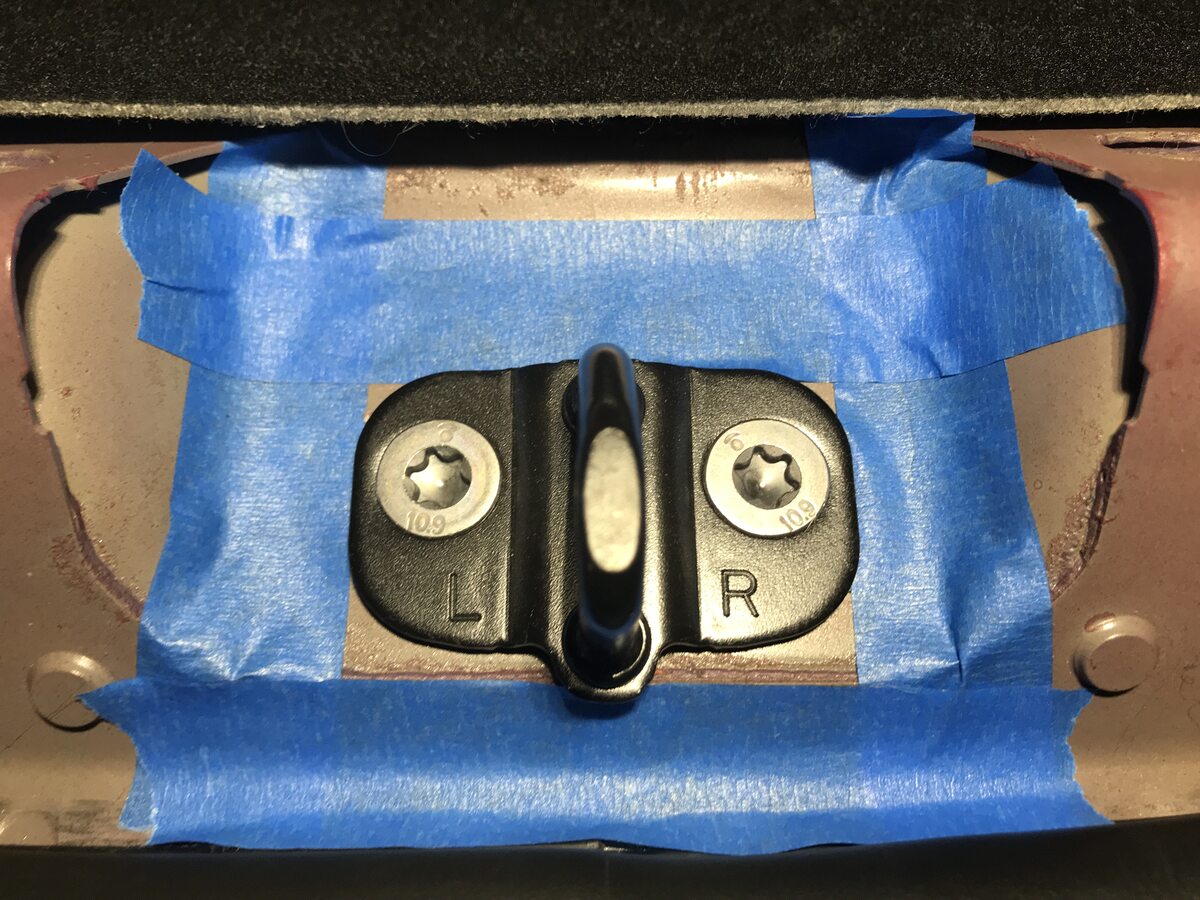

  14. 将后备箱撞销与标记的位置对齐,然后预装将撞销固定到车身的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,T45,24 Nm
  15. 关闭后备箱以检查间隙/齐平度,以及后备箱是否可正常关闭
    Informational PurposesAn informational icon, calling your attention
    根据需要调节撞销,完成后打开后备箱
  16. 紧固将后备箱撞销固定到后备箱的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,T45,24 Nm
  17. 揭下后备箱撞销区域周围的遮蔽胶带

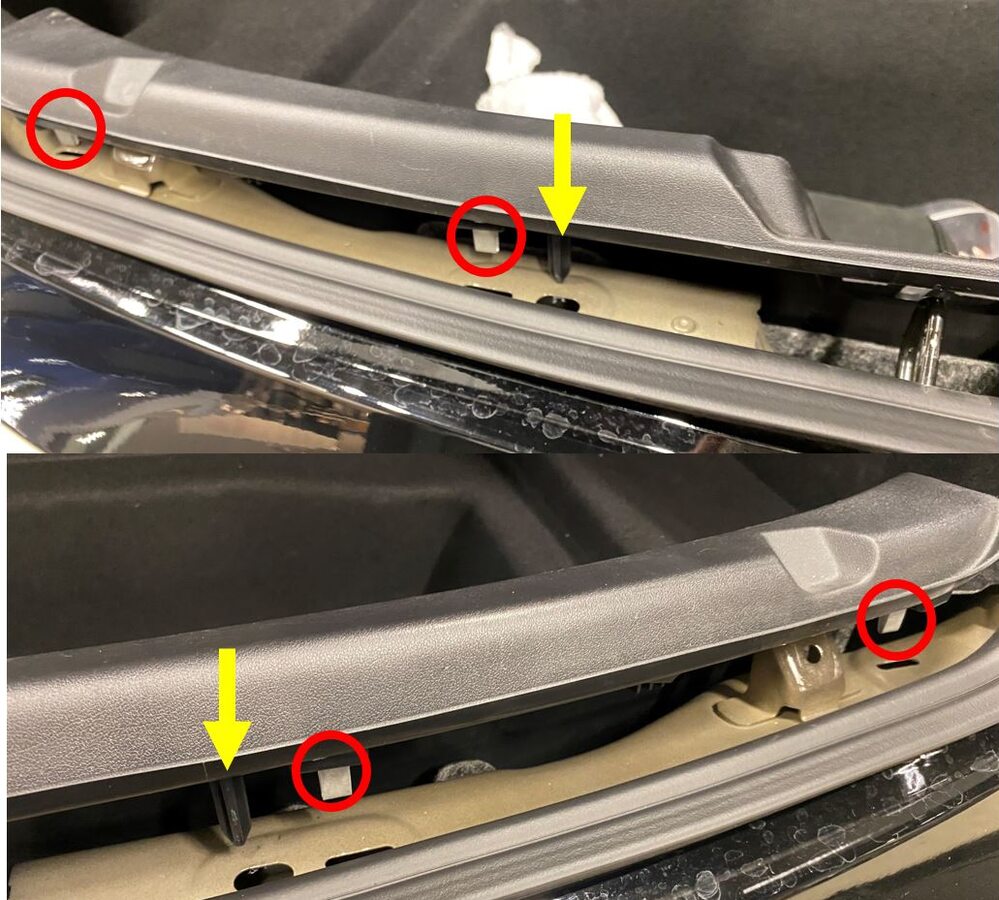

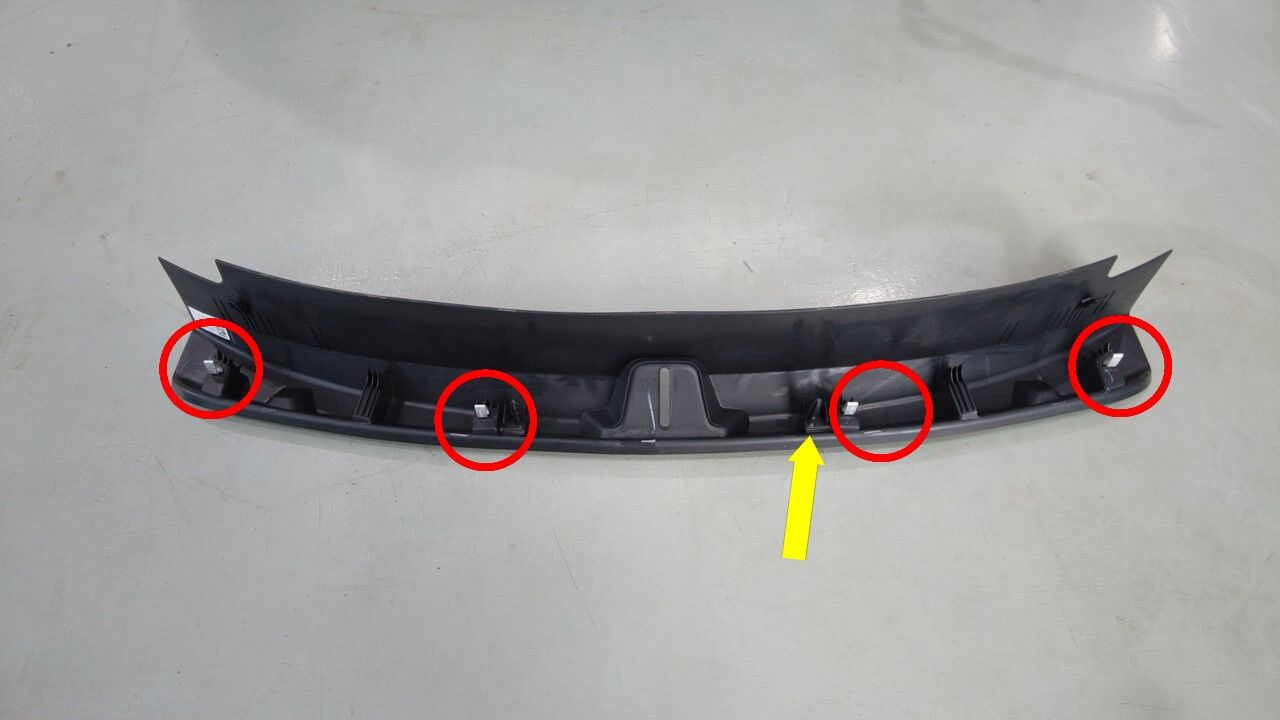

  18. 安装后备箱门槛饰板总成
    Informational PurposesAn informational icon, calling your attention
    4 个夹子;将闩锁与中央槽口对齐,将 2 个定位器与其槽口对齐,然后按压以固定夹子;调整密封件以覆盖饰板
  19. 先清洁两个后备箱铰链螺栓、垫圈和周边区域,然后再涂修补漆
    Informational PurposesAn informational icon, calling your attention
    等待风干 1 分钟
  20. 向左侧后备箱铰链螺栓头涂抹修补漆
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓;涂抹前,请务必先晃一晃修补漆
  21. 向右侧后备箱铰链螺栓头涂抹修补漆
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓;涂抹前,请务必先晃一晃修补漆;等风干后再关闭后备箱
  22. 关闭后备箱
