冷却系统(真空重新加注)

校正代码 18300400 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

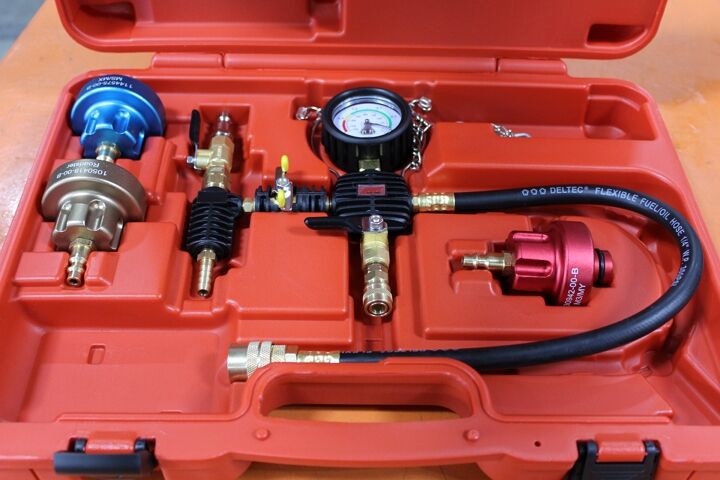

  • 1050448-00-A 冷却系统重新加注设备
  • 1050448-01-A 冷却系统重新加注设备 (欧洲、中东和非洲地区)
  • 2024 年 5 月 23 日:根据最新验证更新了例行程序和步骤。
  • 2023 年 4 月 11 日:从原装 Model 3 程序中删除“冷却系统重新加注”程序。
  • 2023 年 8 月 8 日:添加了温度测试例行程序(加热泵程序)

程序(Model 3,带加热泵款)

校正代码 18300400
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行此程序时,请穿戴适当的个人防护装备 (PPE),包括全罩式面罩。
  1. 打开左前车门,降下左前车窗。
  2. 在触摸屏上操作,将车辆置于“维护模式”。请参阅维护模式
  3. 解锁车辆网关。请参阅网关(解锁)
  4. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Fill/Drain,点击 Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    本例行程序时间限制为 5 小时。如果所需时间超过 5 小时,请重新执行本步骤。
  5. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  6. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)

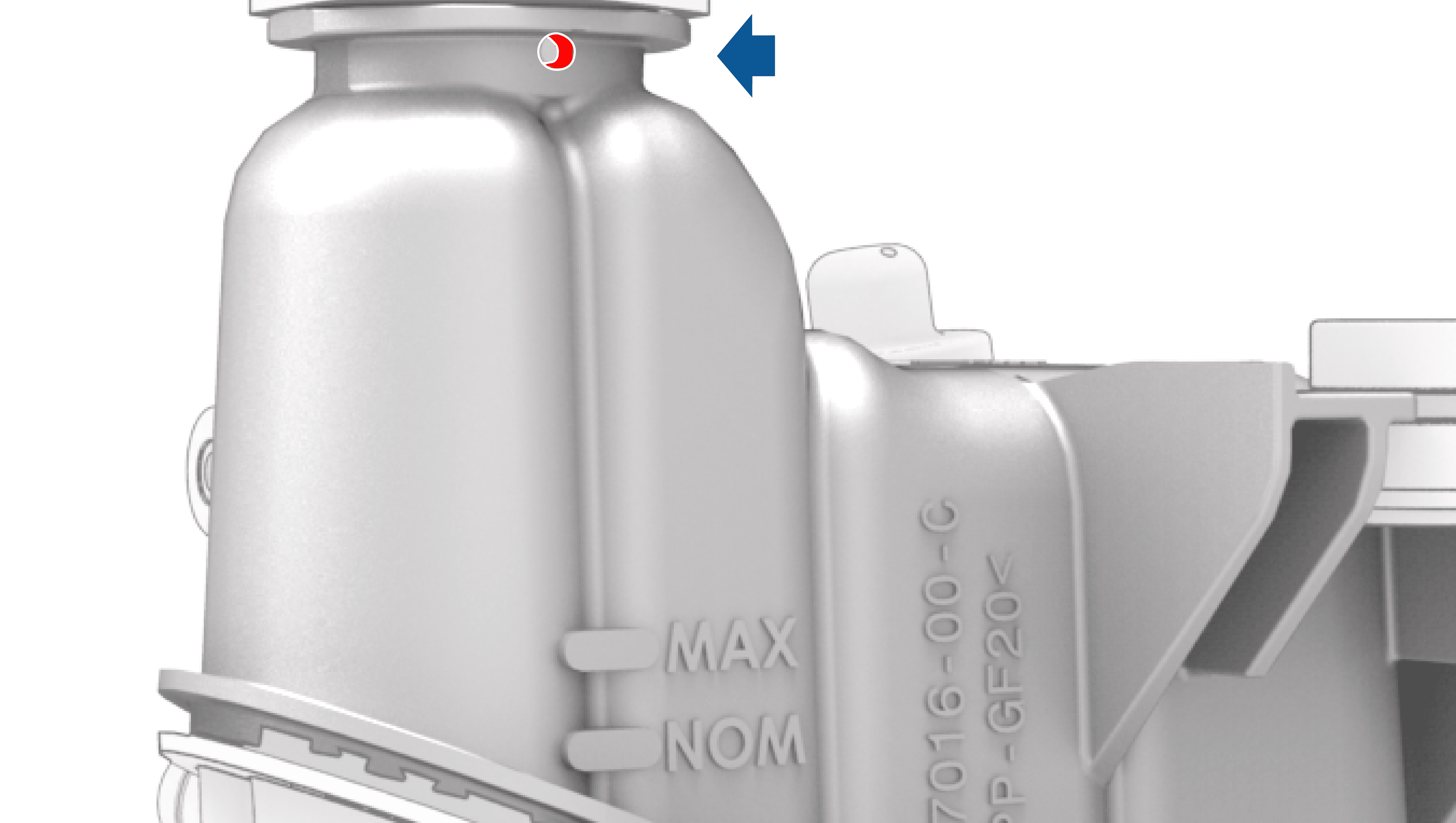

  7. 取下冷却液罐罐盖。
  8. 将空的冷却液容器放在前备箱储物单元中。
  9. 将盛有至少 15 升冷却液的容器置于前备箱储物单元中。

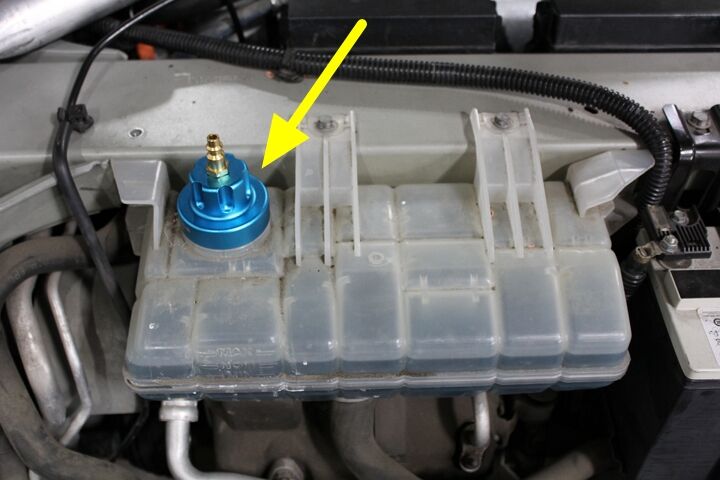

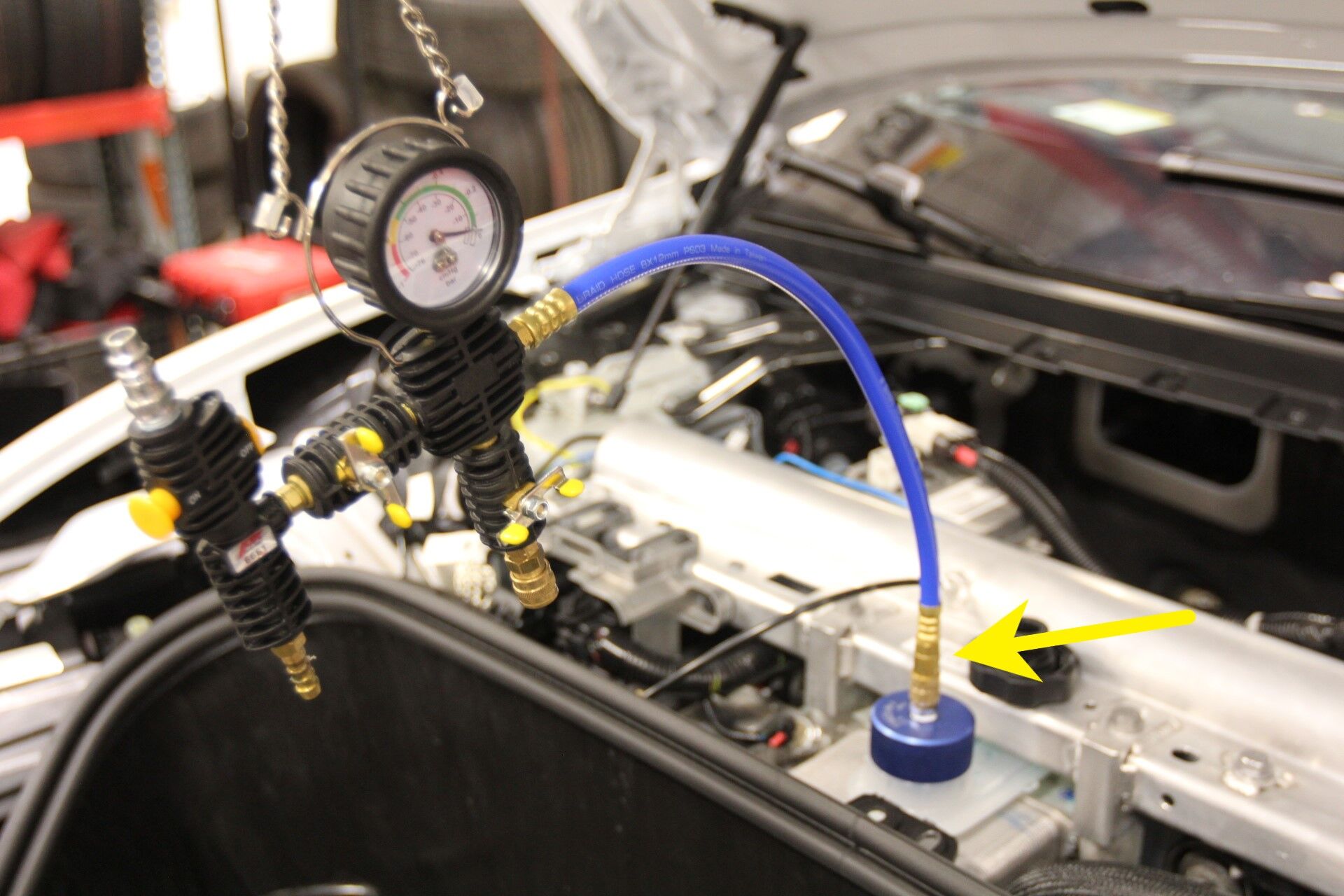

  10. 将真空重新加注盖连接到冷却液罐上。

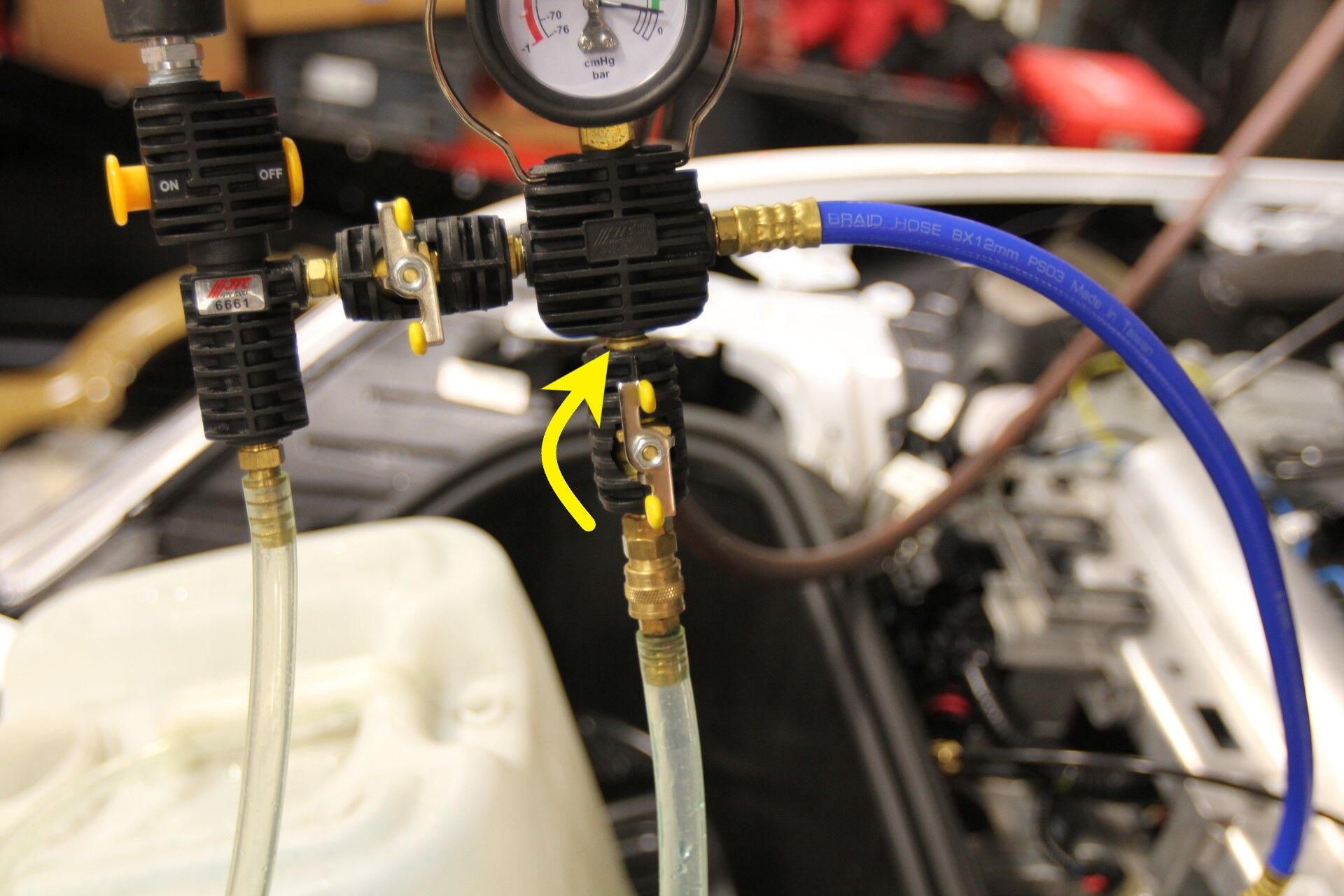

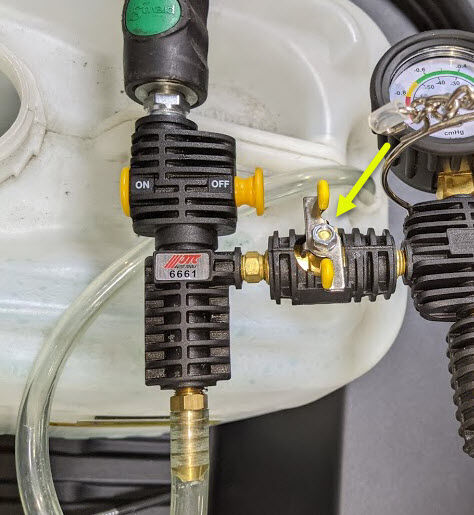

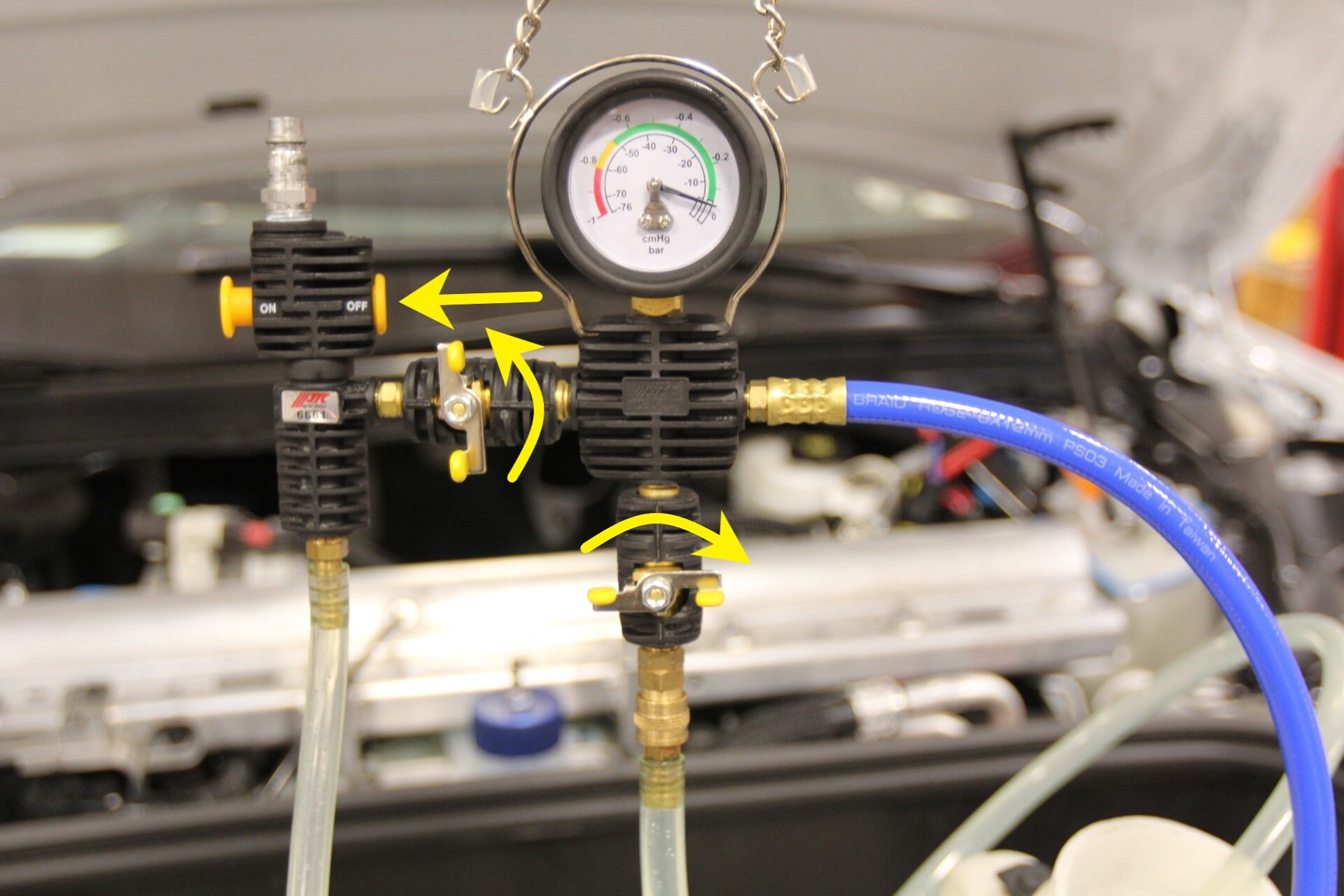

  11. 确保真空重新加注工具的冷却液重新加注阀和进气阀都处于关闭状态。

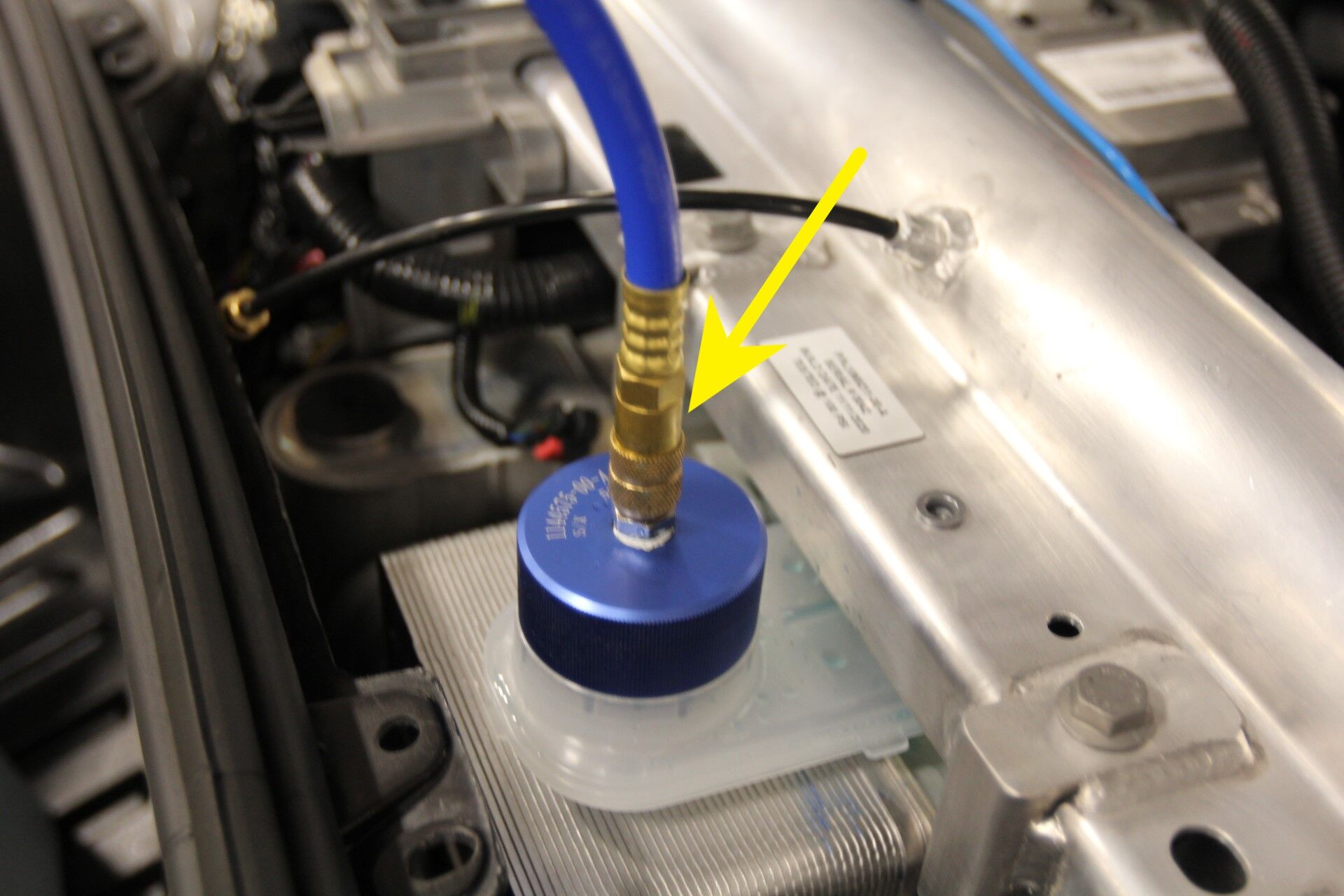

  12. 将真空重新加注软管安装到冷却液罐上的重新加注盖。
    Informational PurposesAn informational icon, calling your attention
    执行推拉测试,以确认软管已完全安装就位。

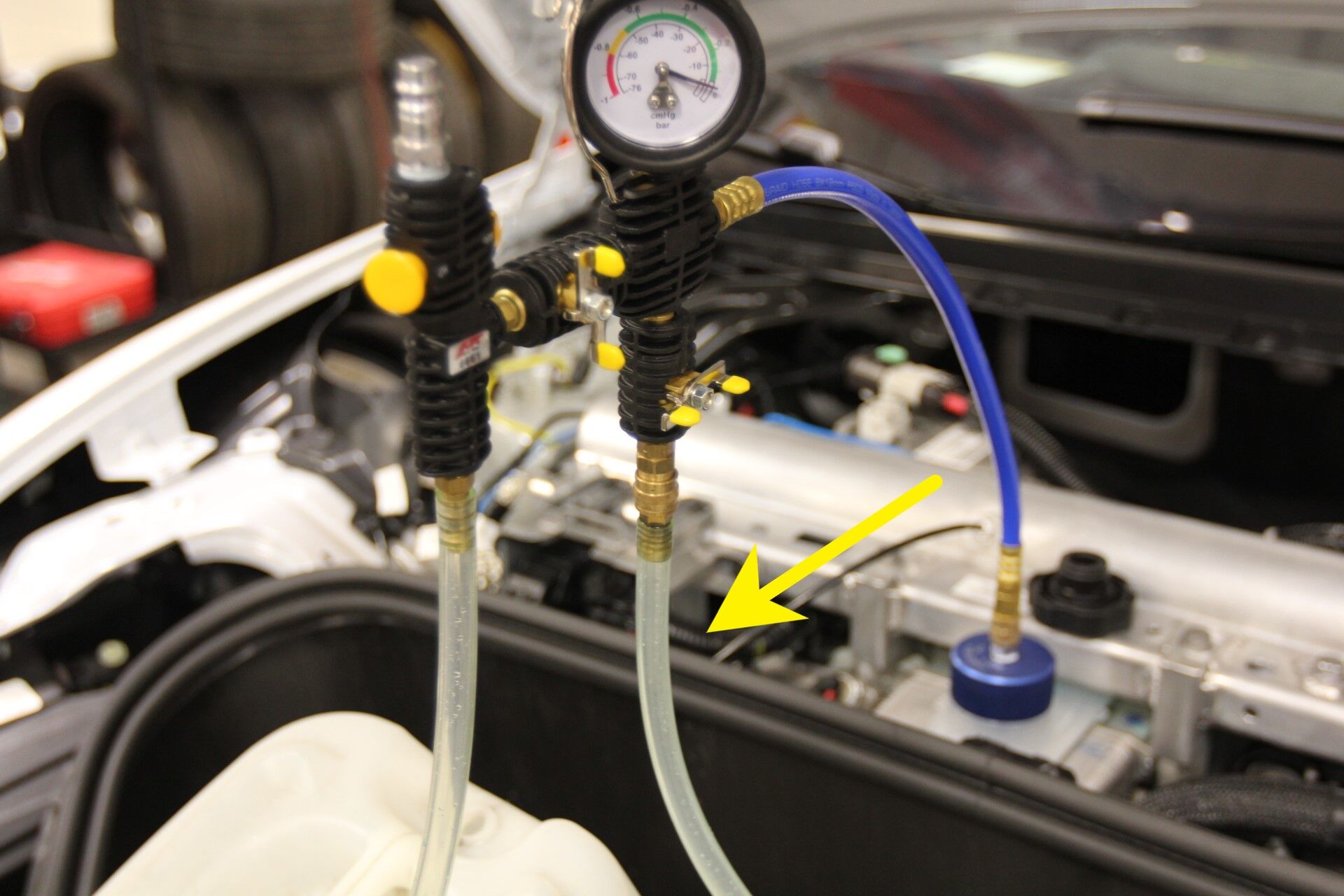

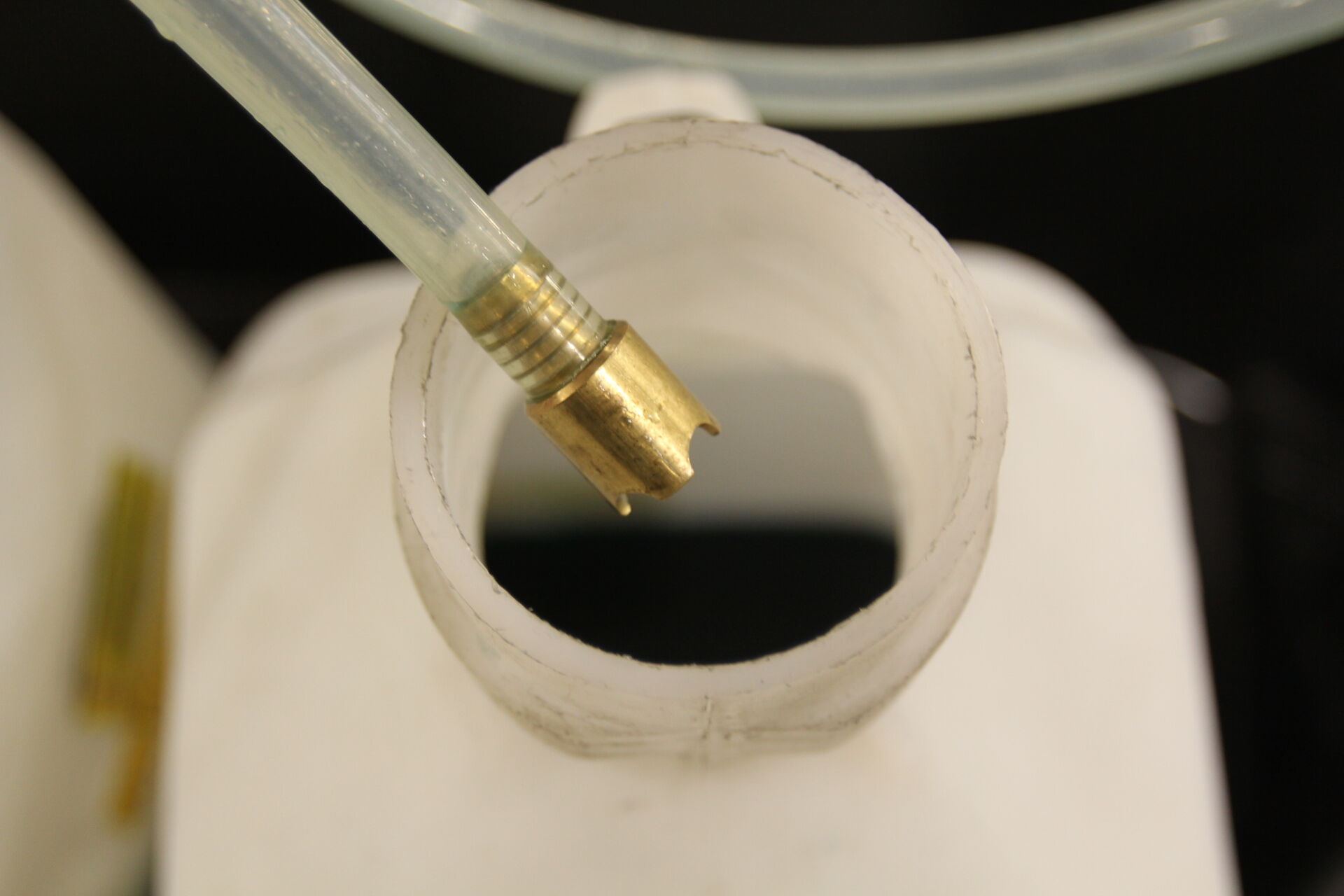

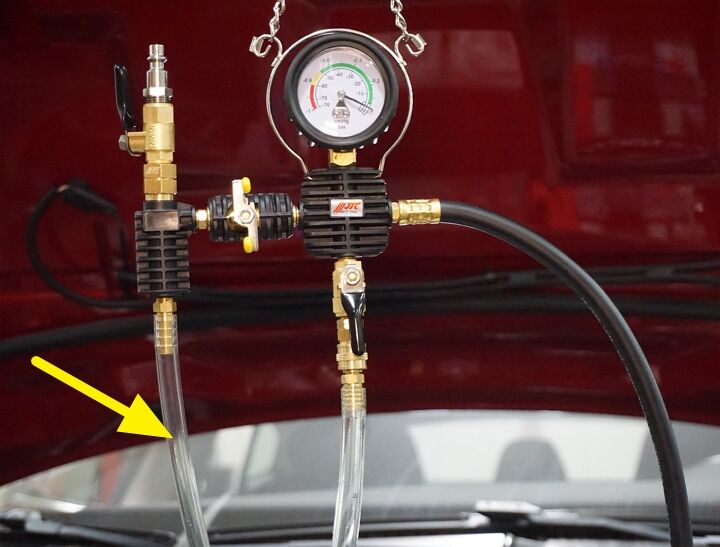

  13. 将真空重新加注工具的冷却液重新加注软管插入已注满的冷却液容器内,并确保软管末端完全浸入冷却液中。

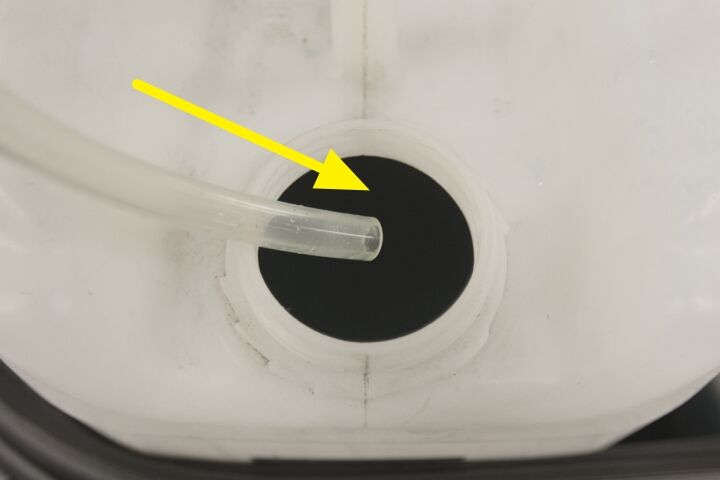

  14. 将真空重新加注工具溢流软管末端放入空容器中。

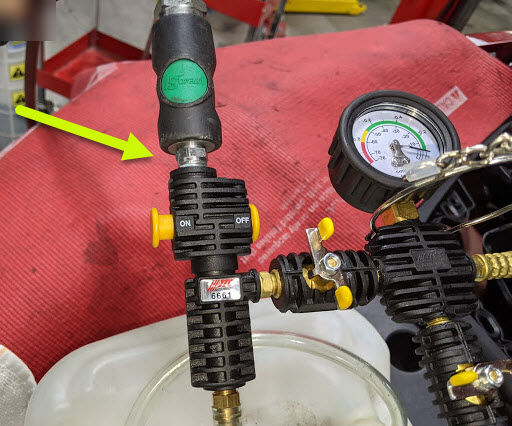

  15. 将供气管路与真空重新加注工具相连。

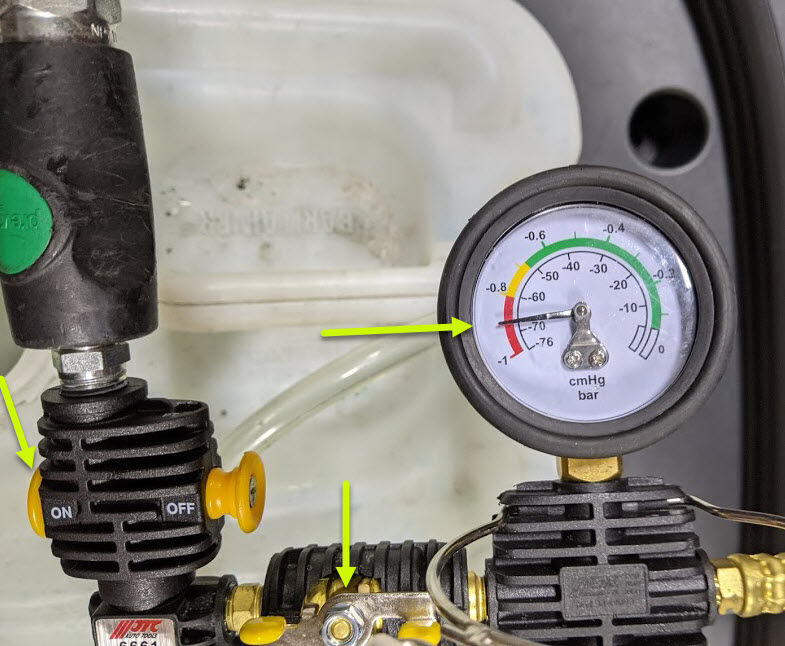

  16. 打开进气阀,等待真空加注工具排空冷却系统 ,然后彻底关闭此阀。
    Informational PurposesAn informational icon, calling your attention

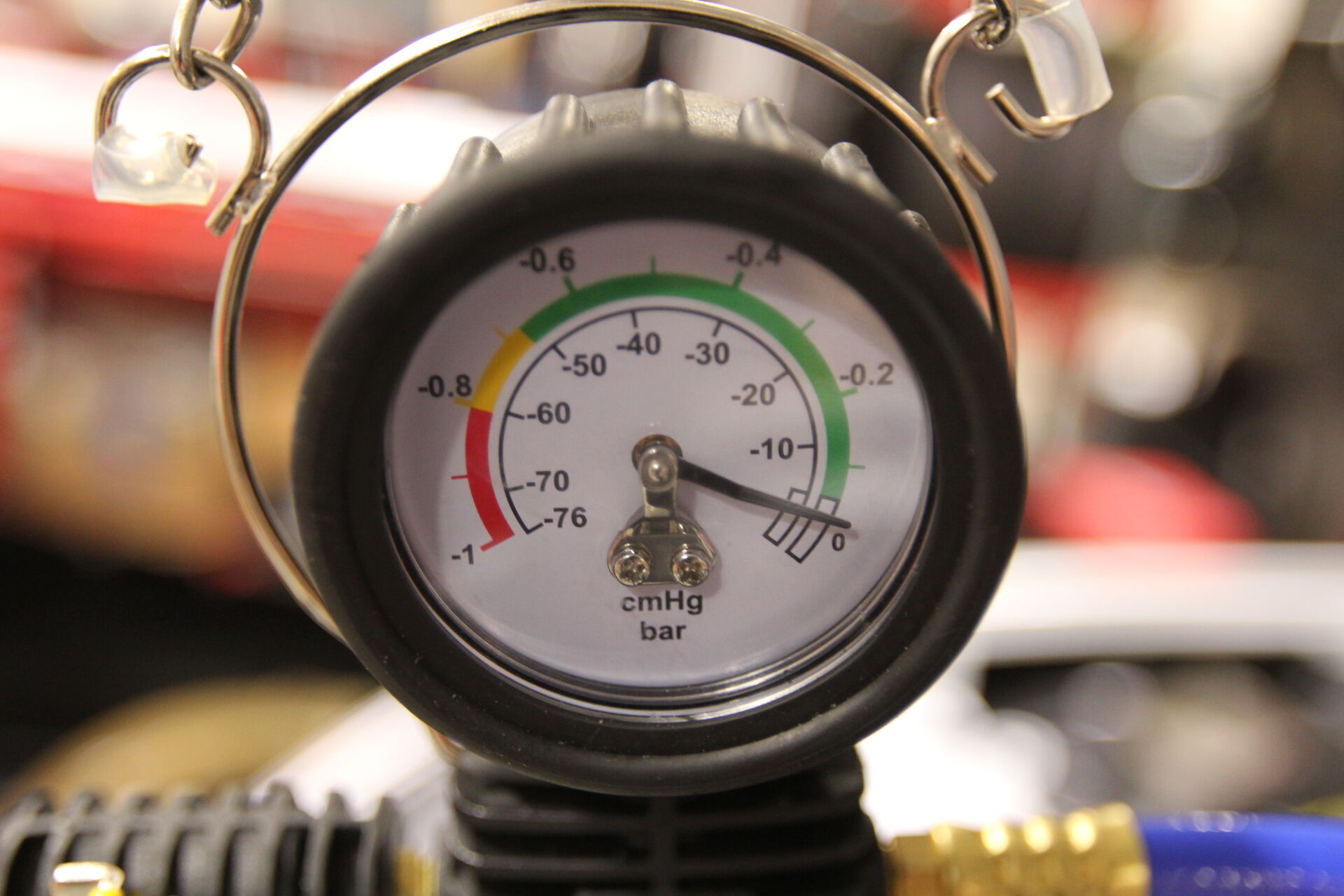

    真空应稳定在大约 -27 至 -24 inHg 或 -70 至 -60 cmHg。
  17. 缓慢打开冷却液重新加注阀,将冷却液排放到冷却系统中。当真空表读数降至零时,关闭此阀。
    Informational PurposesAn informational icon, calling your attention
    在整个过程中,确保冷却液重新加注软管末端完全浸入冷却液中。
  18. 从此工具上断开供气管路。
  19. 从冷却液容器上拆下冷却液重新加注软管。
  20. 从冷却液容器上拆下冷却液溢流软管。
  21. 从冷却液罐上的重新加注盖上拆下真空重新加注软管。
  22. 从冷却液罐上取下真空重新加注盖。
    Informational PurposesAn informational icon, calling your attention
    向下按压黑色环扣以松开软管,然后向上拔出软管。
  23. 将冷却液重新加注工具提至冷却液容器上方,使多余的冷却液从软管中排出。
    Informational PurposesAn informational icon, calling your attention
    如果需要,请重新打开阀门,排出多余的冷却液。
  24. 从车辆上取走两个冷却液容器。
  25. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Stop Thermal Fill Drain,点击 Run,然后等待例行程序完成。
  26. 点击Thermal > Coolant System > Start Coolant Air Purge,点击 Run,然后等待例行程序完成。
  27. 退出“维护模式”。
  28. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 “Max” 线处。
  29. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  30. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  31. 升起左前车窗,关闭左前车门。

程序(原装 Model 3)

校正代码 18300400
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行此程序时,请穿戴适当的个人防护装备 (PPE),包括全罩式面罩。
  1. Informational PurposesAn informational icon, calling your attention
    请务必确保驱动导轨在此程序中始终保持关闭状态。如果驱动导轨转为激活状态(例如踩下制动踏板时),Toolbox 上将显示错误。如果发生此情况,则必须禁用驱动导轨,然后从出现错误的地方重复此步骤。
  2. 打开左前车门,降下左前车窗。
  3. 在触摸屏上操作,将车辆置于“维护模式”。请参阅维护模式
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Fill/Drain,点击 Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    本例行程序时间限制为 5 小时。如果所需时间超过 5 小时,请重新执行本步骤。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  8. 拆卸暖通空调 (HVAC) 集气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  9. 拆卸超级瓶的盖子。
  10. 将空的冷却液容器放在前备箱储物单元中。
  11. 将盛有至少 15 升冷却液的容器置于前备箱储物单元中。
  12. 确保真空重新加注工具的冷却液重新加注软管末端完全浸入冷却液容器。
  13. 用一段丁基橡胶带塞住超级瓶排液孔。
  14. 用锥形适配器将真空重新加注工具固定到超级瓶。
  15. 确保真空重新加注工具的冷却液重新加注阀和进气阀都处于关闭状态。
  16. 将真空重新加注工具的溢流软管末端放入空容器中。
  17. 将供气管路与真空重新加注工具相连。
  18. 打开进气阀,等待真空加注工具排空冷却系统 ,然后彻底关闭此阀。
    Informational PurposesAn informational icon, calling your attention
    真空应稳定在大约 -27 至 -24 inHg 或 -70 至 -60 cmHg。
  19. 缓慢打开冷却液重新加注阀,将冷却液排放到冷却系统中。当真空表读数停止变化时,关闭该阀门。
  20. 将进气阀打开至少 3 分钟,监控超级瓶中出现的气泡。
  21. 当不再有气泡出现并且真空表数据停止上升时,关闭阀门。
  22. 从此工具上断开供气管路。
  23. 从冷却液容器上拆下冷却液重新加注软管。
  24. 从冷却液容器上拆下冷却液溢流软管。
  25. 从冷却液罐上的重新加注盖上拆下真空重新加注软管。
  26. 从冷却液罐上取下真空重新加注盖。
  27. 将冷却液重新加注工具提至冷却液容器上方,使多余的冷却液从软管中排出。
    Informational PurposesAn informational icon, calling your attention
    如果需要,请重新打开阀门,排出多余的冷却液。
  28. 从车辆上取走两个冷却液容器。
  29. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Stop Thermal Fill Drain,点击 Run,然后等待例行程序完成。
  30. 点击Thermal > Coolant System > Start Coolant Air Purge,点击Run,然后等待例行程序完成。
  31. 退出“维护模式”。
  32. 如果在其他程序中拆下了高压电池仓盖板,请监控冷却液输入、输出管和接头在空气吹扫期间是否泄漏。
  33. 揭下超级瓶排液孔上的丁基橡胶带。
  34. 为超级瓶添加冷却液,使得液位高出 MAX 线约 6 毫米(0.25 英寸),然后装上超级瓶的盖子。
  35. 安装暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  36. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  37. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  38. 升起左前车窗,关闭左前车门。
