开关 - 制动灯（拆卸和更换）

校正代码 33252002 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 12 月 12 日：删除了制动器刚度例行程序。

拆卸

  1. 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 拆卸驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  4. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  5. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。

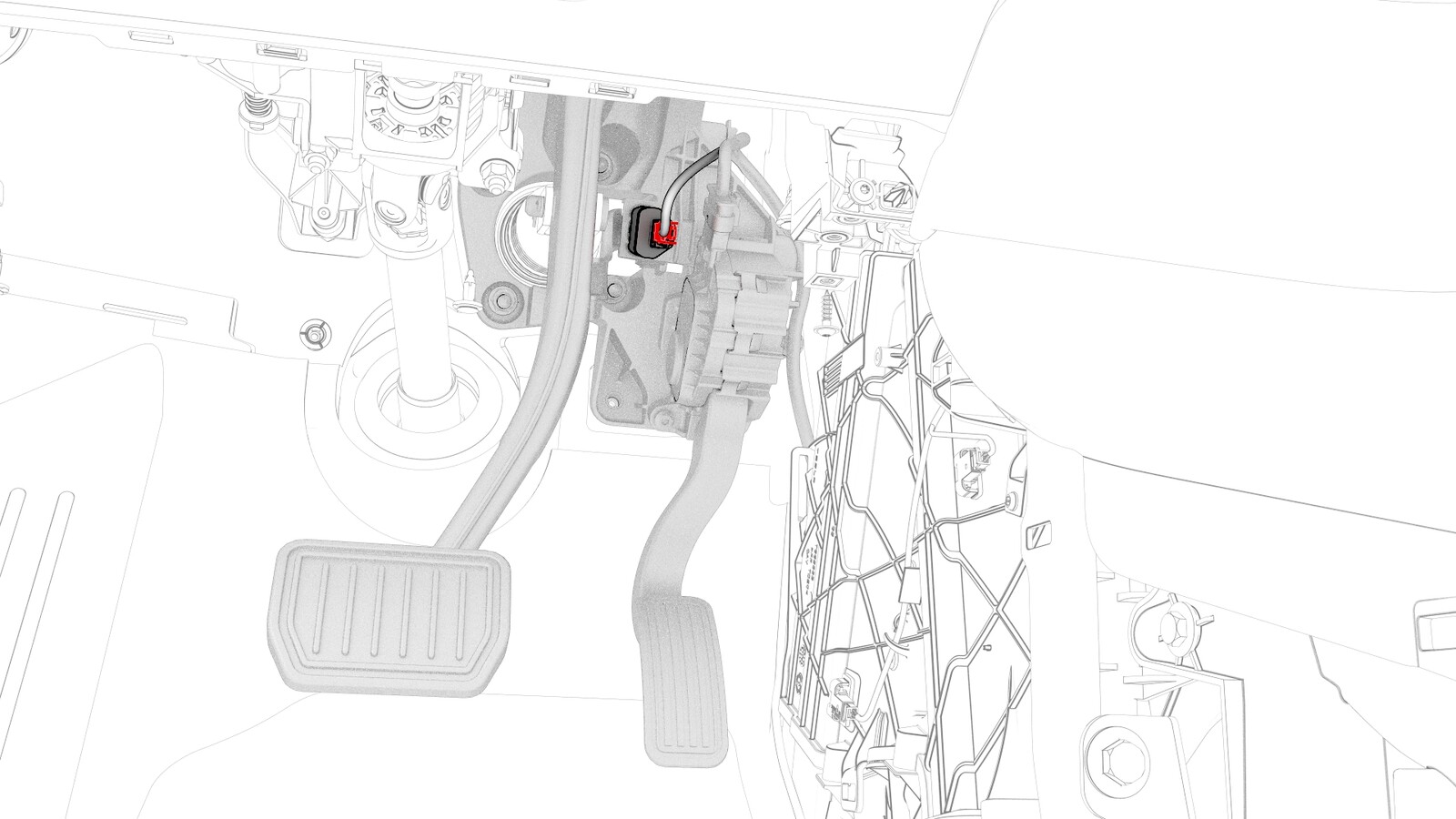

  6. 断开电气线束与制动灯开关连接器的连接。

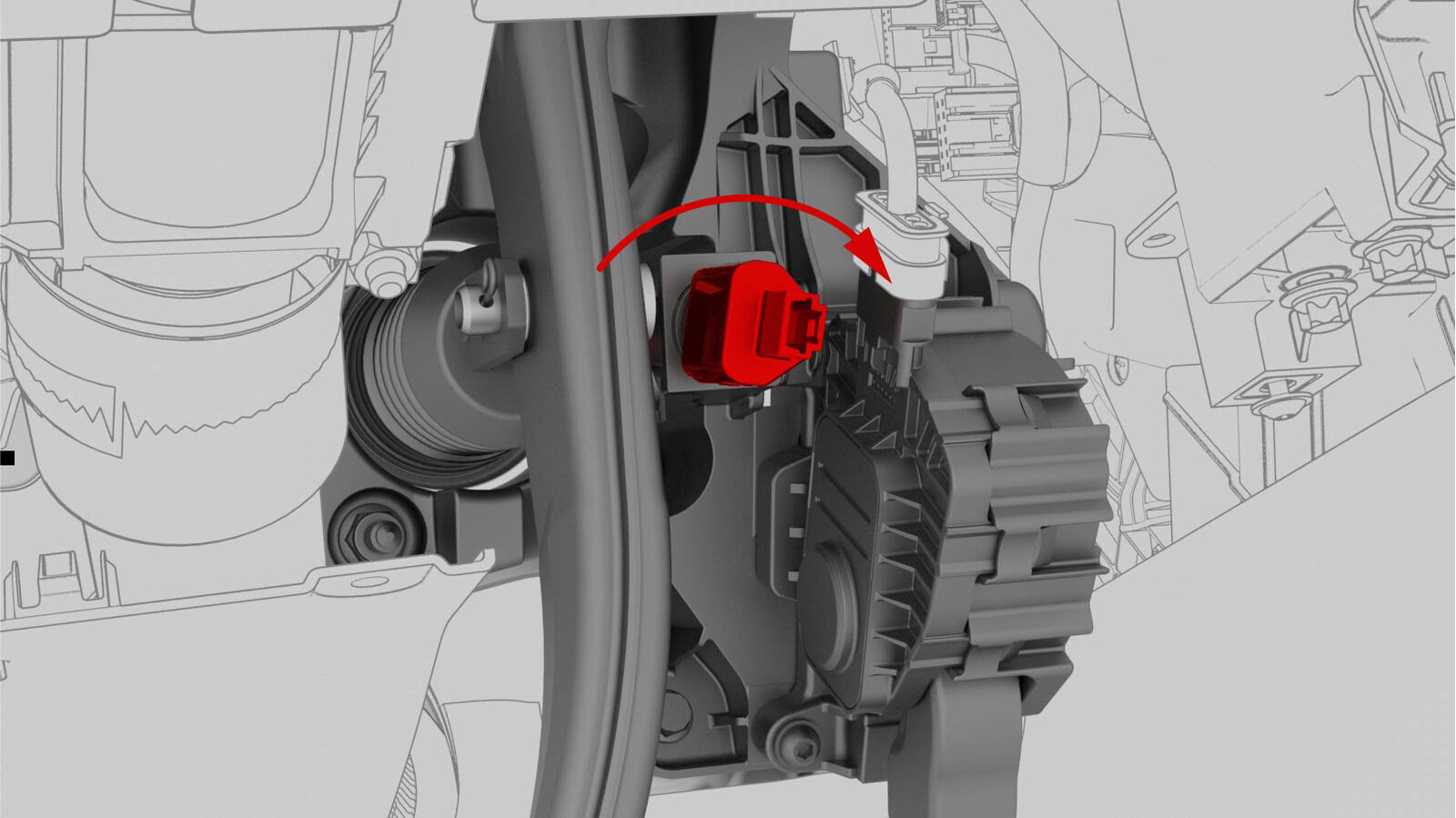

  7. 将制动灯开关逆时针转动 45 度，然后从加速和制动踏板总成上拆下制动灯开关。
    警告
    拆卸制动灯开关后，请勿使任何物品接触、碰撞、击打或按压制动踏板，直至将制动灯开关安装牢固。

安装

  1. 警告
    请勿使任何物品接触、碰撞、击打或按压制动踏板，直至将制动灯开关安装牢固。
  2. 确保在开始安装制动开关前满足以下条件：
    • 必须在安装制动开关前，在车辆上安装制动助力器和制动踏板。
    • 制动踏板处于原位（未踩下）。
  3. 将制动灯开关轻轻地推入卡子，直至停止。
    警告
    推入时请勿用力过猛，以免制动踏板发生移动。如果制动踏板已经移动，则需拆下制动灯开关并重复此步骤。
  4. 将开关顺时针转动 45 度，使制动灯开关固定在加速和制动踏板总成中。
    注

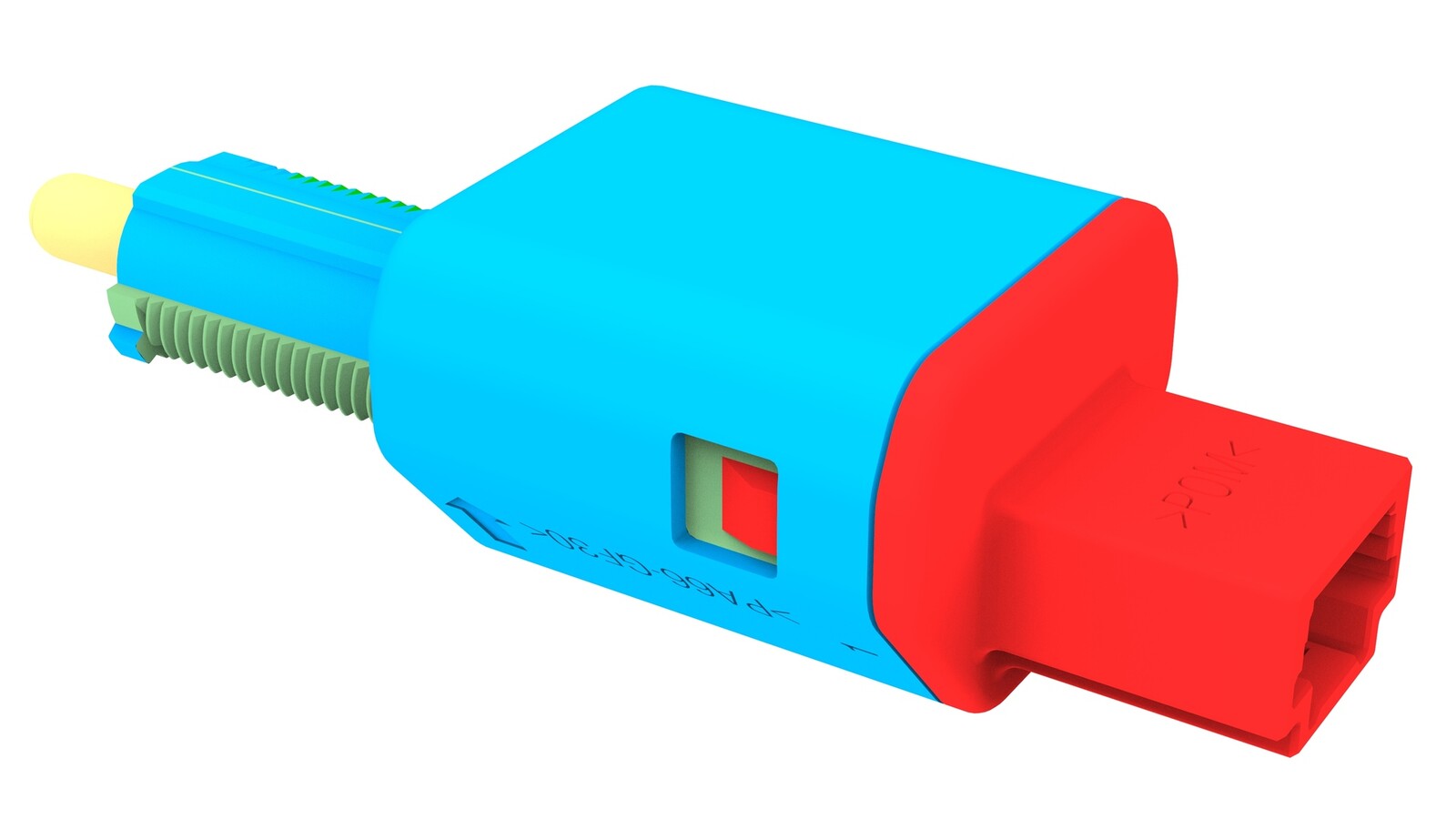

    确保制动开关电气连接器释放锁片朝向车辆右侧，连接器针脚直立。
  5. 将电气线束与制动灯开关连接器相连，然后执行推拉推测试，确保连接紧固。
  6. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  7. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  8. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  9. 安装中控台左侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  10. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
