平头螺钉 - 转向柱上部（返工）

校正代码 32051918 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-03-11: 添加了有关 2021 年 9 月 21 日之后生产的车辆的工具信息。
  • 2025-12-30: 添加了校准转向柱的步骤。
  • 2025-12-08: 更新了测量方法。
  • 2025-03-13: 发布了新的程序，用以支持 Toolbox 有关转向柱横向刚度的文章 8743800。

此程序需要使用专用工具：

  • 1064697-00-B 制动盘偏转检测套件
  • 1080978-00-B MARK-10 测力计套件
  • 2185305-00-A 3/8 英寸六角钻头套筒，T60 TORX（适用于 2021 年 9 月 21 日以及之前生产的车辆）
  • 2279656-00-A 1/4 英寸短钻头套筒，T60 TORX（适用于 2021 年 9 月 21 日之后生产的车辆）

改装程序

  1. 将左前座椅向后移动。
  2. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  3. 拆卸方向盘。请参阅 方向盘（拆卸和安装）。
  4. 拆卸转向柱上部护罩。请参阅 护罩 - 上部 - 转向柱（拆卸和更换）
  5. 拆卸转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。

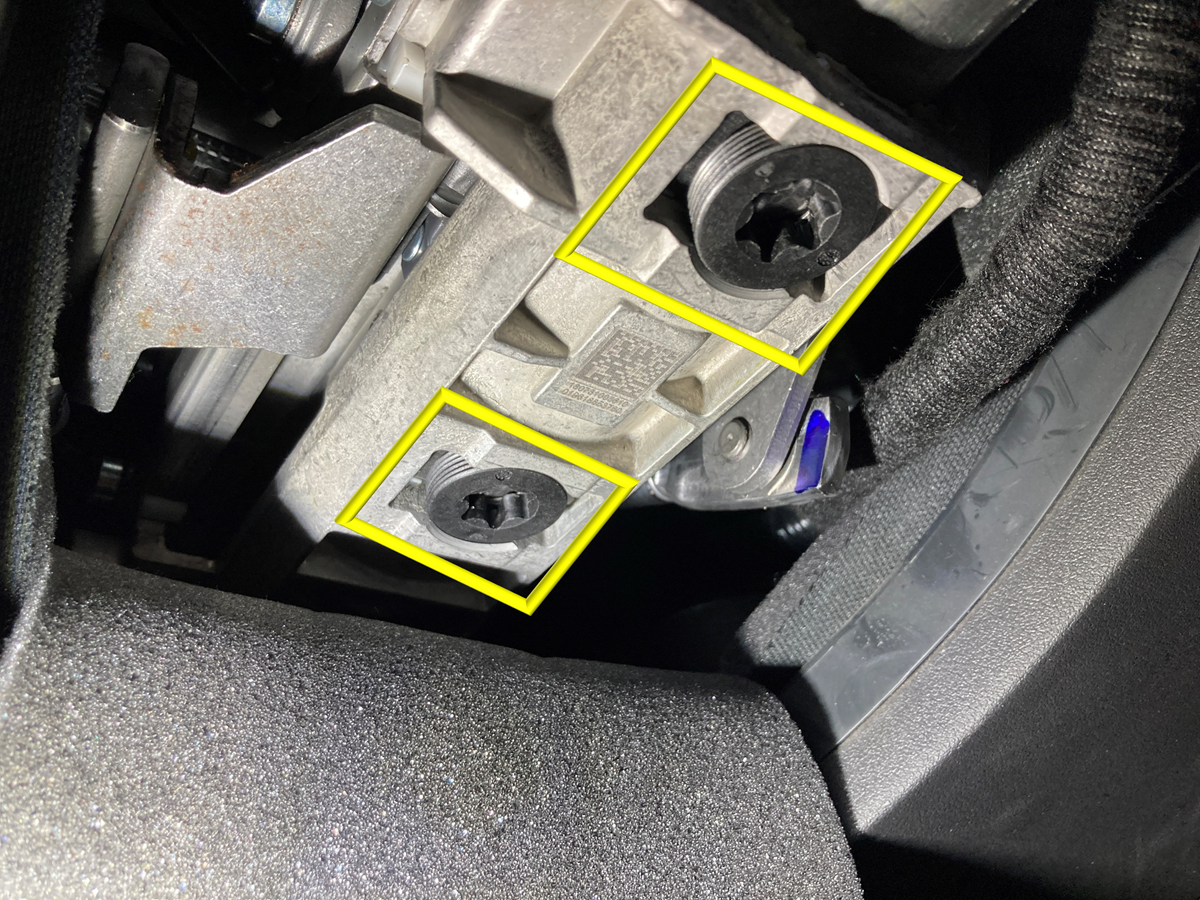

  6. 固定两个转向柱平头螺钉并将其紧固到 4 Nm。

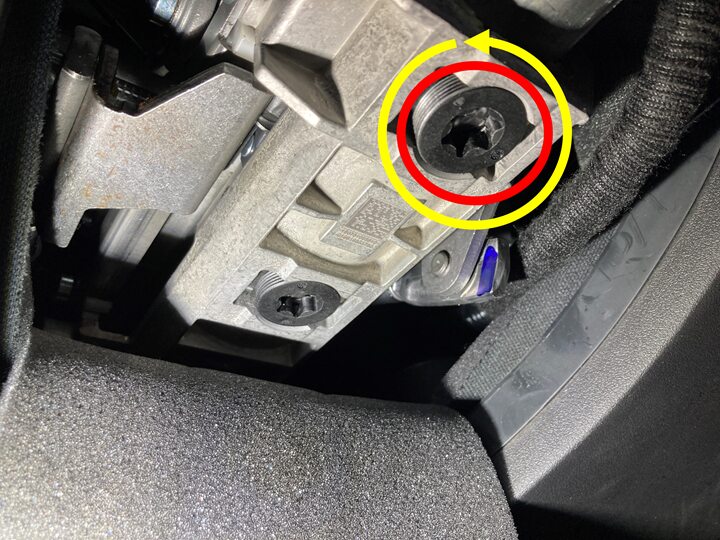

  7. 再次紧固转向柱上部的平头螺钉。
    1. 将上部平头螺钉拧松 360 度（1 圈）。
    2. 将上部平头螺钉紧固到 2.4 Nm。

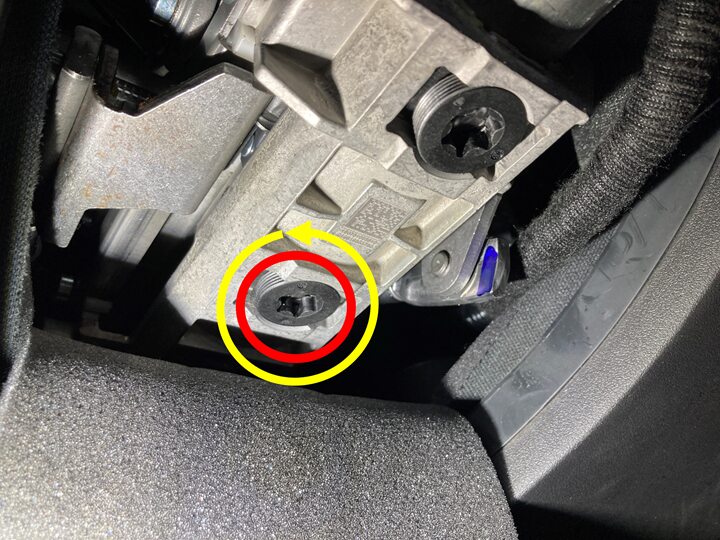

  8. 再次紧固转向柱下部的平头螺钉。
    注
    2021 年 9 月 21 日以及之前生产的车辆，请使用 2185305-00-A T60 TORX 3/8 英寸六角钻头套筒。2021 年 9 月 21 日之后生产的车辆，请使用 2279656-00-A T60 TORX 1/4 英寸短钻头套筒。
    1. 将下部平头螺钉拧松 360 度（1 圈）。
    2. 将下部平头螺钉紧固到 2.4 Nm。
  9. 使用异丙醇 (IPA) 湿巾清洁平头螺钉周围的转向柱区域。

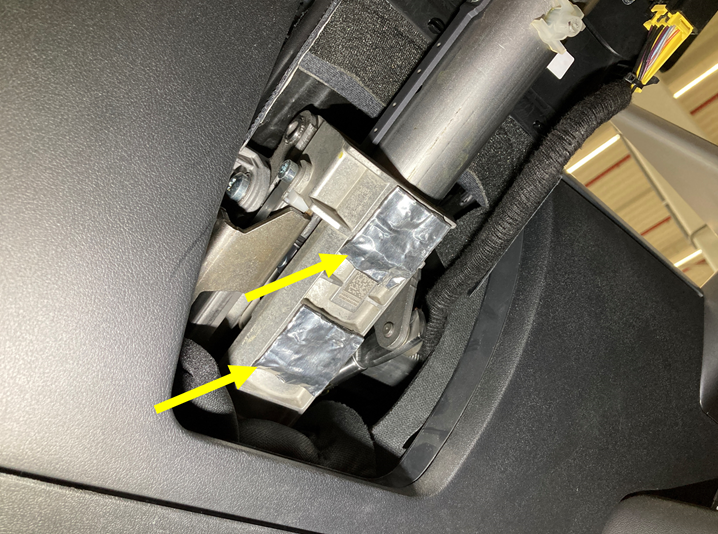

  10. 在两个平头螺钉上均粘贴一段丁基胶带。
    注
    确保丁基贴片与转向柱和平头螺钉接触。彻底浸润粘合剂。如必要，可使用压力辊。
  11. 安装转向柱下部护罩。请参阅 护罩 - 下部 - 转向柱（拆卸和更换）。
  12. 安装转向柱上部护罩。请参阅 护罩 - 上部 - 转向柱（拆卸和更换）
  13. 安装方向盘。请参阅 方向盘（拆卸和安装）。
  14. 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位（拆卸和更换）。
  15. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。

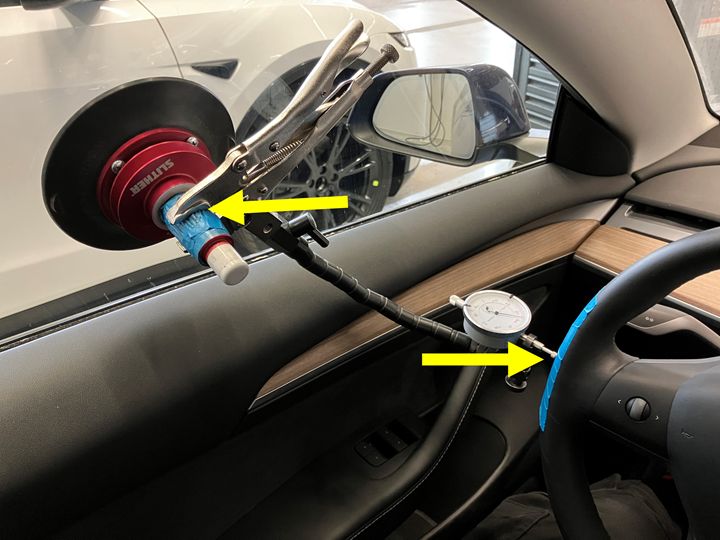

  16. 将制动盘偏转工具安装在左前车窗和方向盘上。
    注
    将吸盘吸附到左前车窗上。在吸盘周围粘贴遮蔽胶带以保护部件，然后将制动盘偏转工具安装到左前车窗上。将工具与方向盘上 9 点钟方向的胶带水平对齐。
    注
    确保正确按下指示杆，使工具可双向移动且不会触底。将表盘归零。

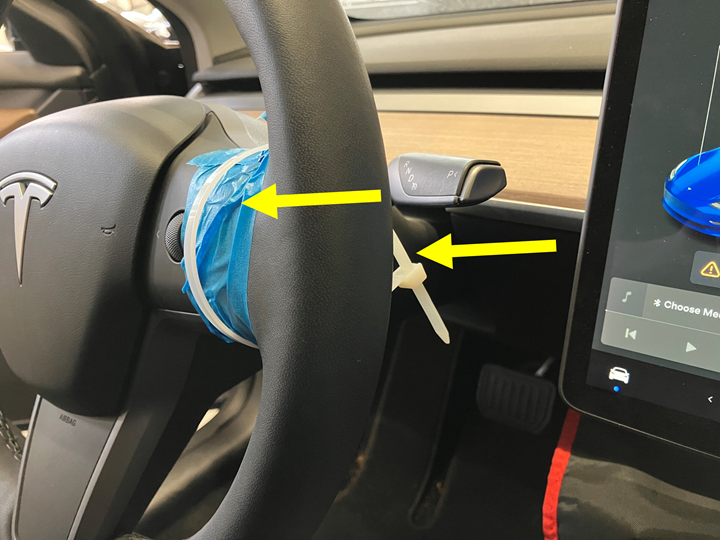

  17. 在方向盘上安装扎带。
    注
    在方向盘 3 点钟方向粘贴胶带以保护方向盘，然后安装扎带并确保可以横向拉动。请勿完全紧固扎带。

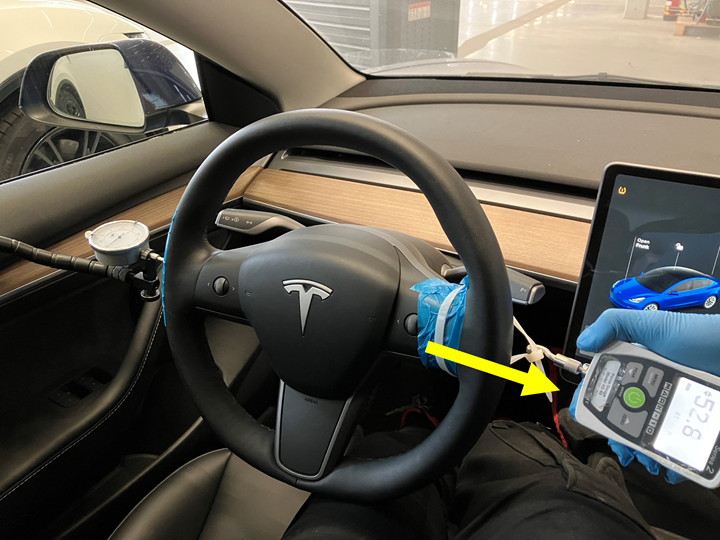

  18. 检查转向柱横向刚度。
    1. 确保将测力计单位设置为牛顿 (N)。
    2. 将测力计归零。
    3. 以 50N 的力向左水平拉动方向盘。
    4. 记录表盘指针稳定后所指示的数值。

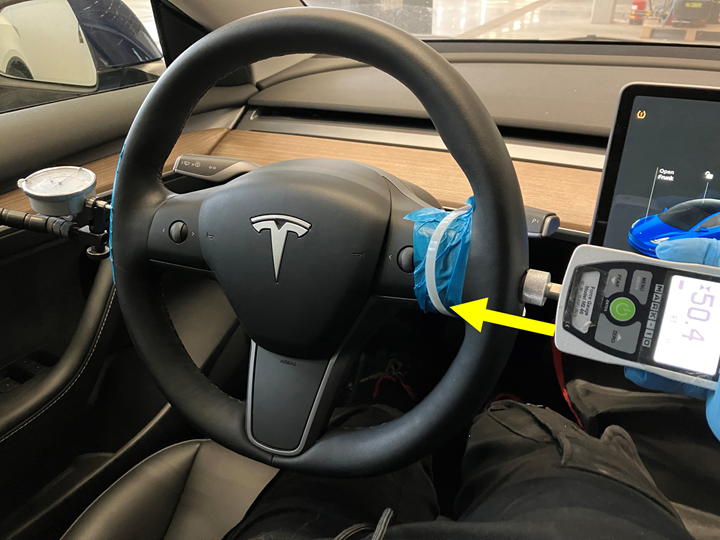

    5. 以 50N 的力向右水平推动方向盘。
    6. 记录表盘指针稳定后所指示的数值。
    7. 计算两次记录数值之差。
      • 如果计算出的差值小于等于 1.5 毫米，则说明转向柱横向刚度在规定公差范围内。继续执行下一步骤。
      • 如果计算出的差值大于 1.5 毫米，则需要更换转向柱，以确保横向刚度保持在规定公差范围内。
  19. 将制动盘偏转工具从左前车窗和方向盘上拆下。
  20. 拆下方向盘上的扎带并揭下胶带。
  21. 将翼子板盖板从中控台上拆下。
  22. 启用“维护模式”。请参阅 维护模式。
  23. 解锁车辆网关。请参阅 网关（解锁）。
  24. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)
  25. 退出“维护模式”。请参阅维护模式，
  26. 将校正代码 32051918 作为一项单独的工项添加至“服务工单”。
