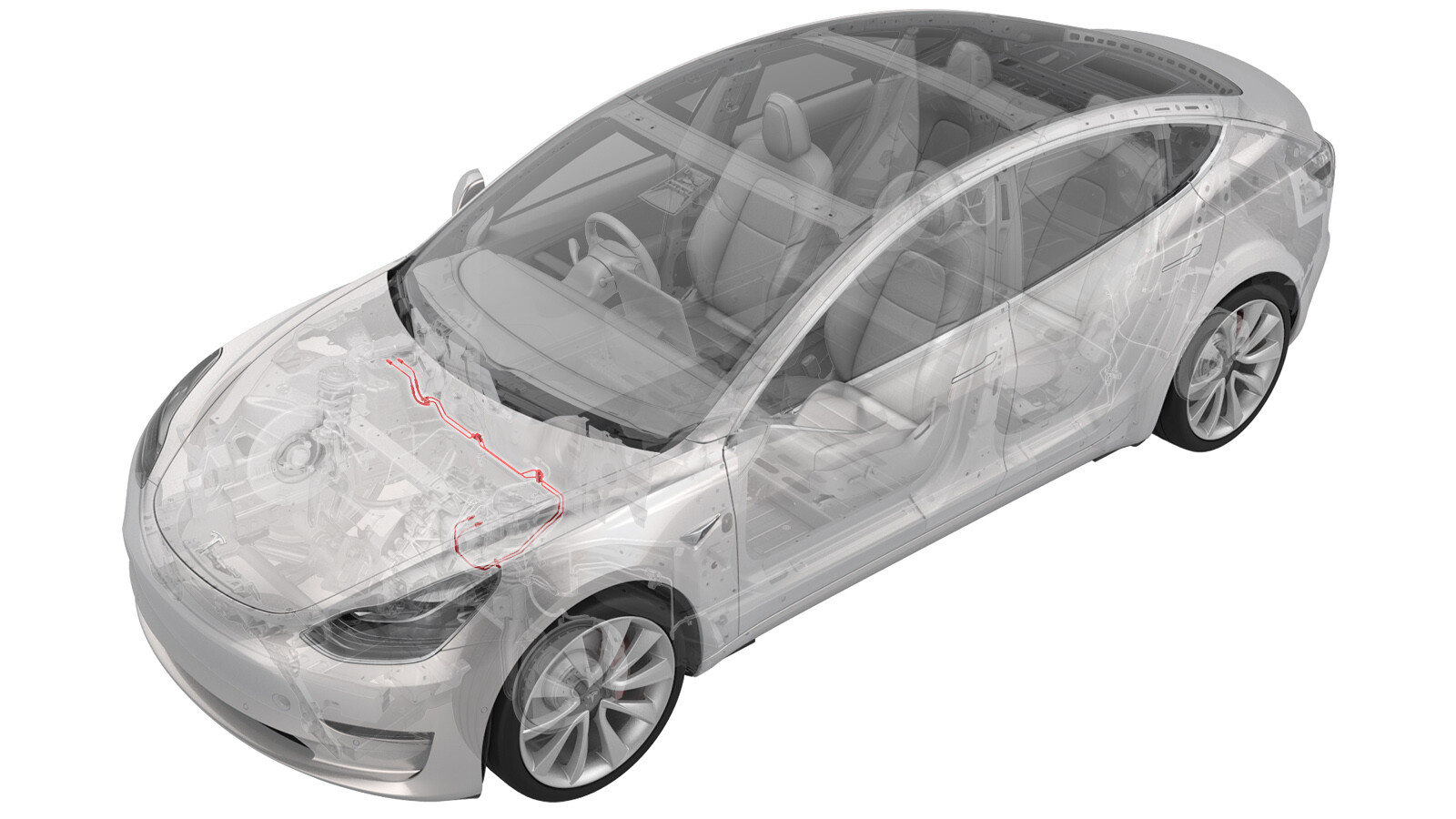

制动管路 - 主缸至防抱死制动系统（双电机）（右侧驾驶）（拆卸和更换）

校正代码 33034252 5.22 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 12 月 8 日：更新了制动器刚度例行程序。
设备：
  • 1090880-00-A 方向盘座，**标准型，带 Hunter 定位装置**
  • 1463565-00-A 弹性漏斗工具
  • 1096075-00-A 液压轮毂轴承拉拔器工具
  • 1066521-00-A OTC 1650 磅动力总成操作台举升机
  • 1099645-00-C 副车架固定装置，Model 3
  • 1140311-00-A Lever Lock, HV Connector, Model 3

拆卸

  1. 将车辆部分升高至适宜的作业高度。请参阅举升车辆 - 双柱举升机。
  2. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
  6. 拆下左前和右前轮毂中心盖。请参阅中心盖 - 轮毂（拆卸和更换）。
  7. 降下车辆，然后松开前后轮毂带耳螺母（扭矩为 175 Nm）。
  8. 松开左前和右前驱动单元半轴螺母（扭矩为 300 Nm）。
  9. 确保前轮毂朝向正前方，然后用气泡水平仪和方向盘托架回正并锁定方向盘。
  10. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  11. 拆下暖通空调 (HVAC) 气室外侧风管。请参阅气室 - 入口 - HVAC（拆卸和更换）。
  12. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  13. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  14. 拆下 HVAC 气室内管。请参阅 风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）

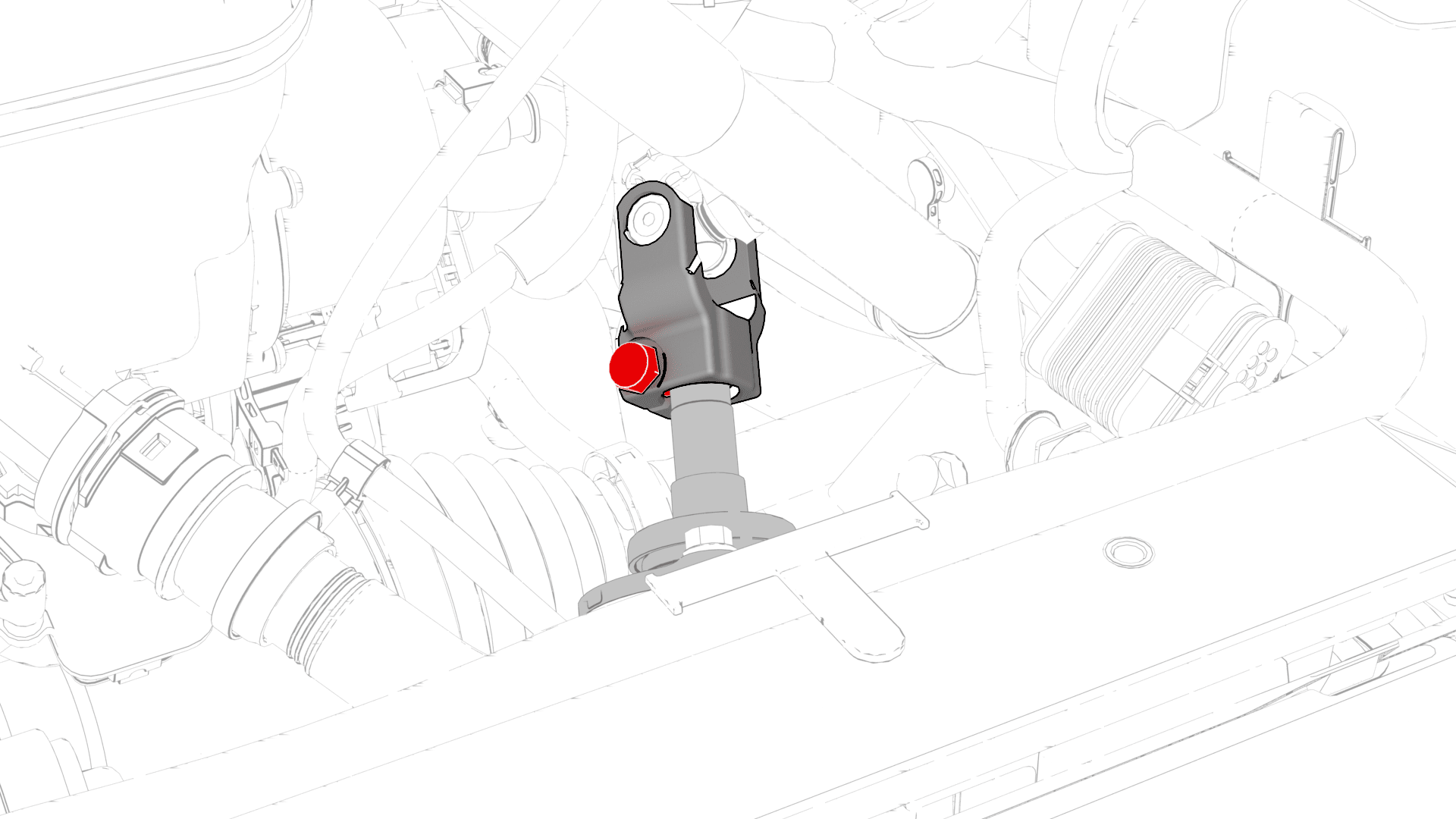

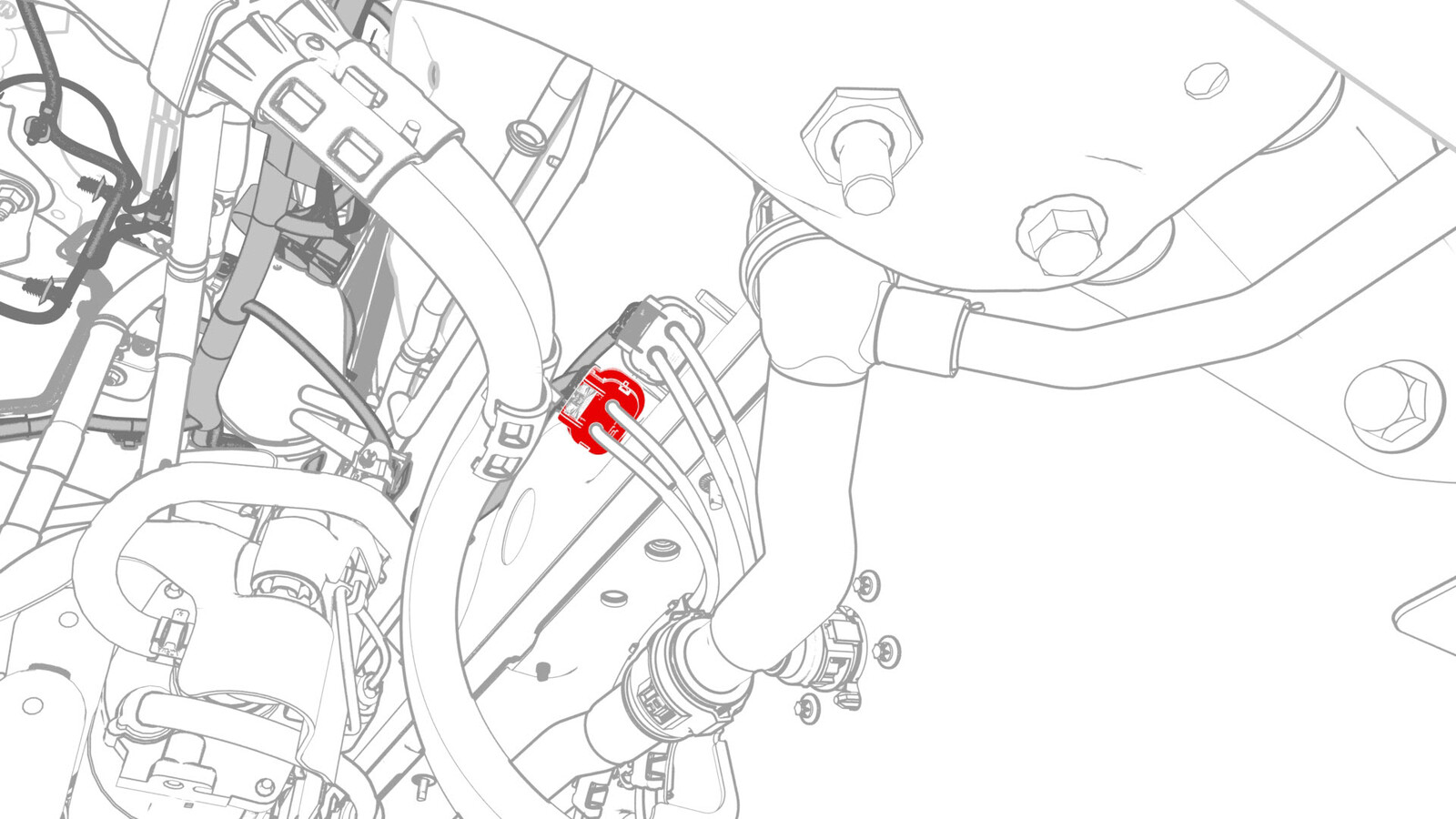

  15. 拆下将电动转向柱固定到转向齿条总成的螺栓。
    图 1. 图示为左侧驾驶，右侧驾驶类似

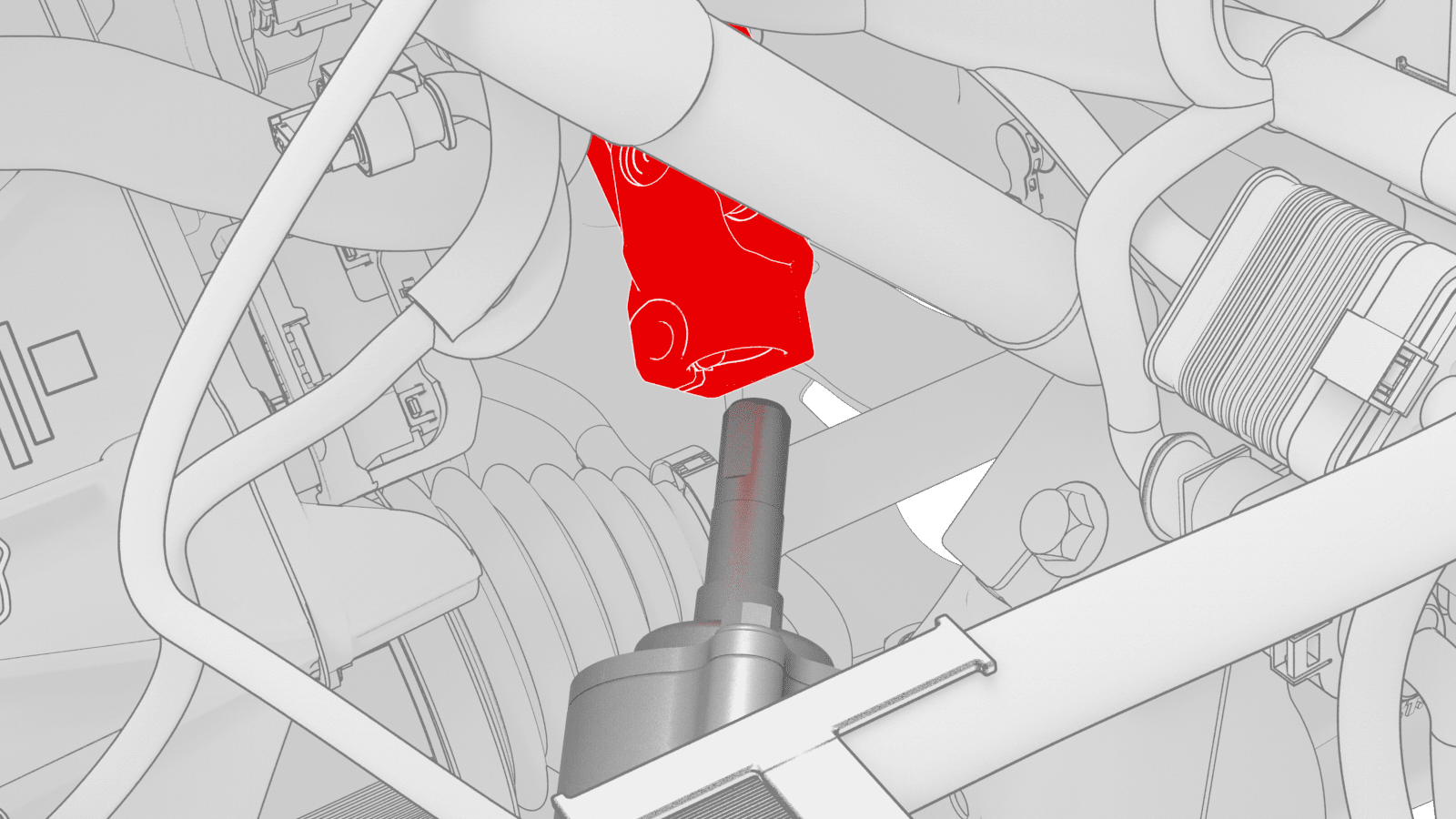

  16. 向上滑动电动转向柱，将其从转向齿条总成上拆下。
    图 2. 图示为左侧驾驶，右侧驾驶类似

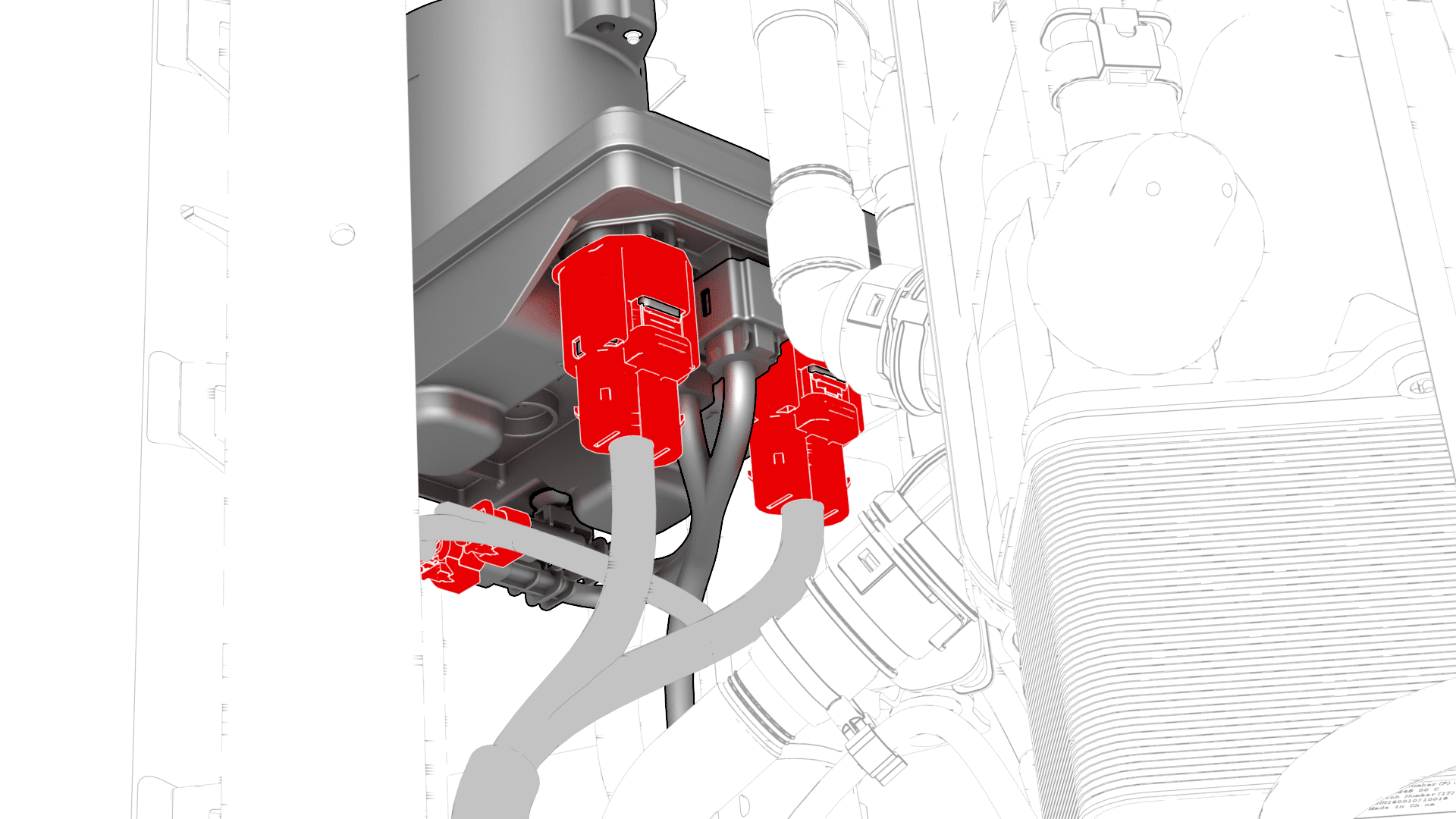

  17. 断开电气连接器（4 个）与转向齿条总成的连接。
    图 3. 图示为左侧驾驶，右侧驾驶类似
  18. 拆下 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  19. 拆下电池支架。请参阅支架 - 12V 电池（双电机）（拆卸和更换）。
    注
    无需从车辆上拆下前车身控制器模块。

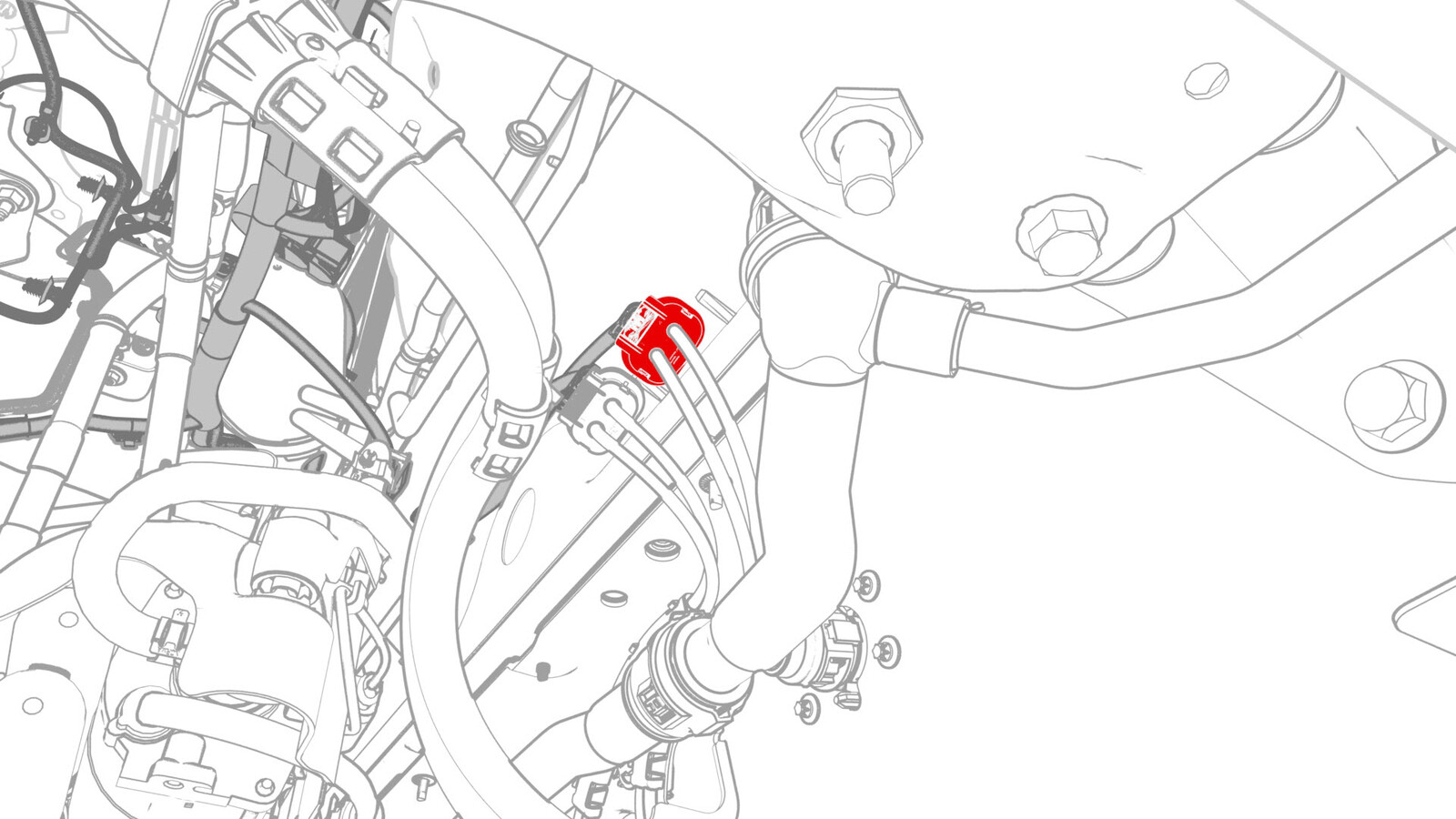

  20. 断开冷却器与冷却液温度传感器连接器膨胀阀总成软管上的电气线束。
  21. 松开将 12V 电池通风软管固定到冷却器至车载电脑和高压电池供给歧管软管的卡子。
  22. 松开将电气线束固定到冷却器至车载电脑和高压电池供给歧管软管的夹子。
  23. 在冷却器下方放置一块吸水毛巾。
  24. 松开将软管连接到冷却器与膨胀阀总成的卡子，然后将软管从冷却器上断开。
  25. 堵住冷却器的冷却液出口。
  26. 如图所示，在车载电脑冷却液接口下方放置一块吸水毛巾。
    图 4. 图示为左侧驾驶，右侧驾驶类似
  27. 松开将左侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子，然后断开软管。
    图 5. 图示为左侧驾驶，右侧驾驶类似
  28. 松开将右侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子，然后断开软管。
    图 6. 图示为左侧驾驶，右侧驾驶类似
  29. 堵住车载电脑冷却液端口。
  30. 拆下并弃用将电气线束接地端子固定到左前车架纵梁区域车身的螺栓（4 个）（扭矩为 10 Nm）。
  31. 松开将前部主线束固定到左前车架纵梁区域车身的夹子，然后将前部线束左侧移到一旁，以便于检修。

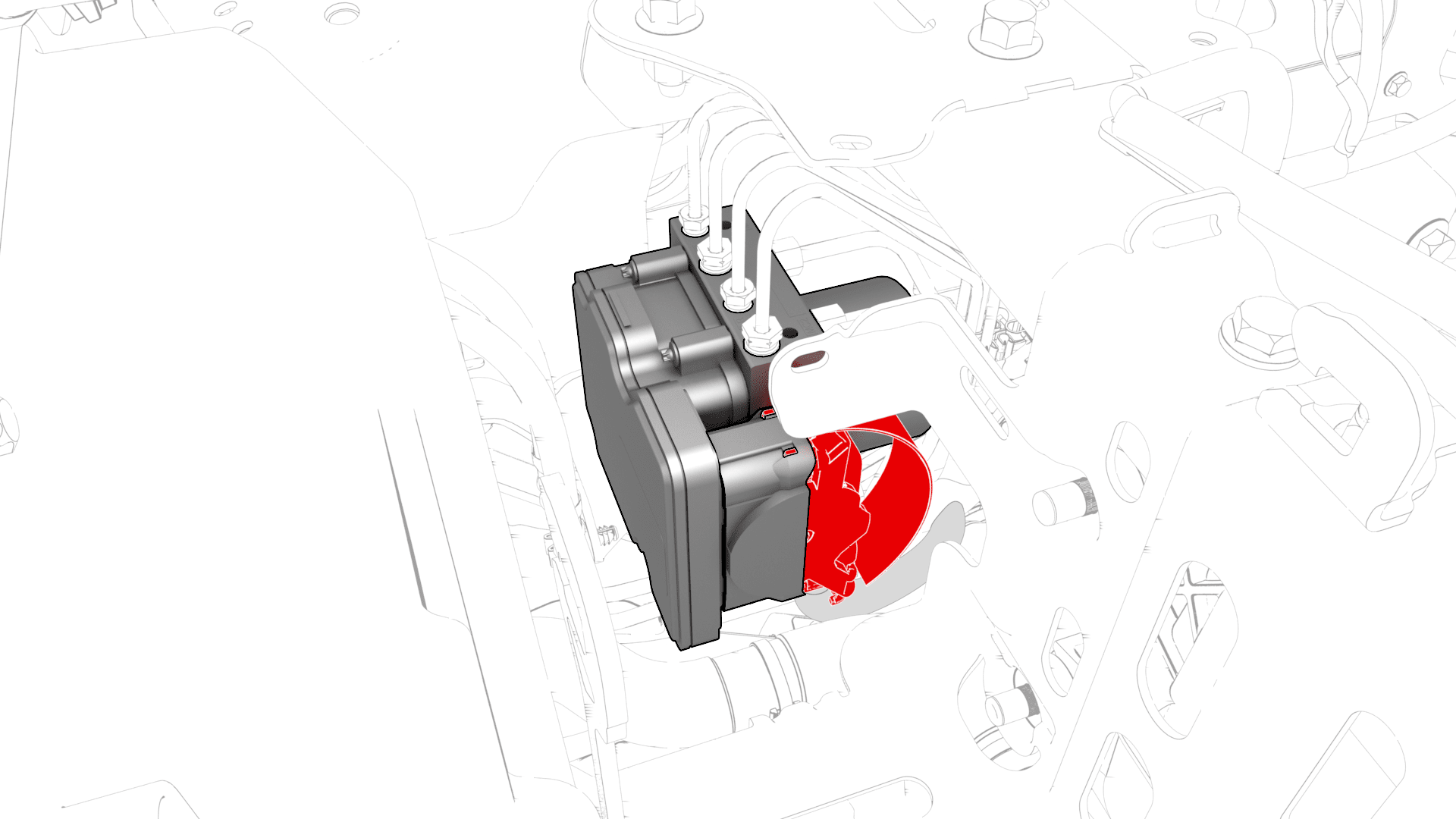

  32. 断开防抱死制动系统调制器上的电气连接器。
  33. 在防抱死制动系统调制器区域下方放置一个机油排放容器。

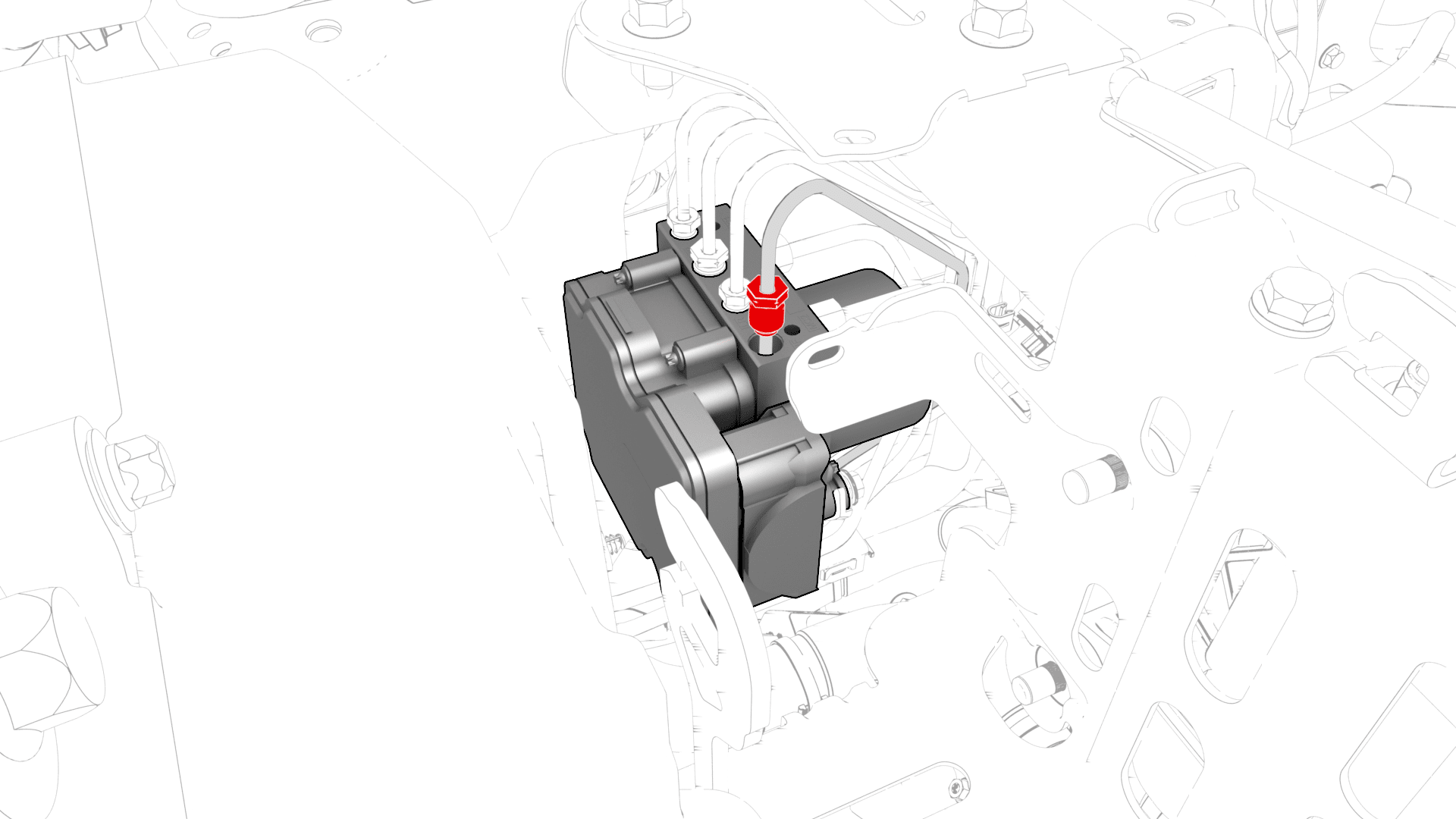

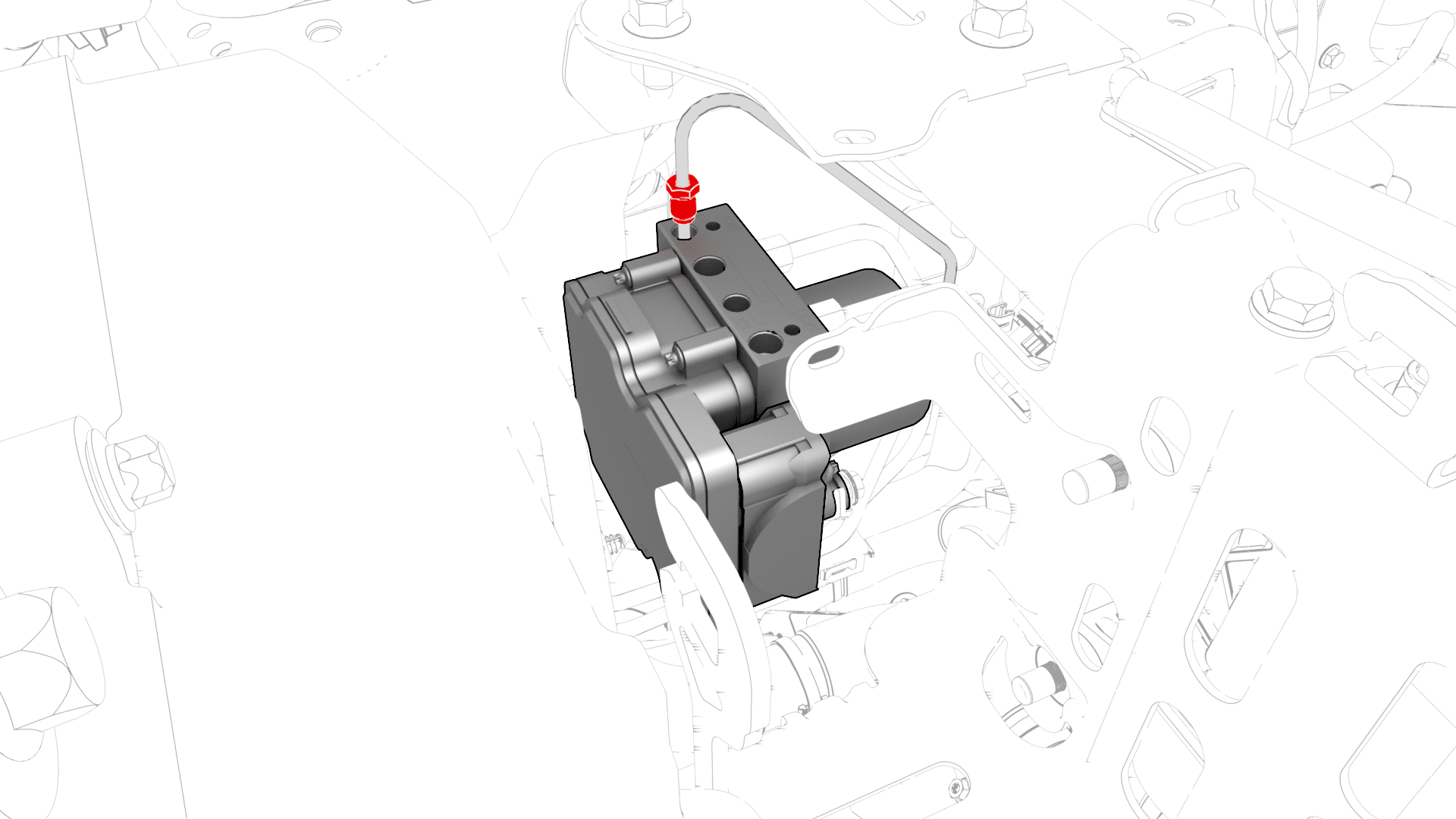

  34. 从防抱死制动系统调制器上拆下右前制动管路管螺母。

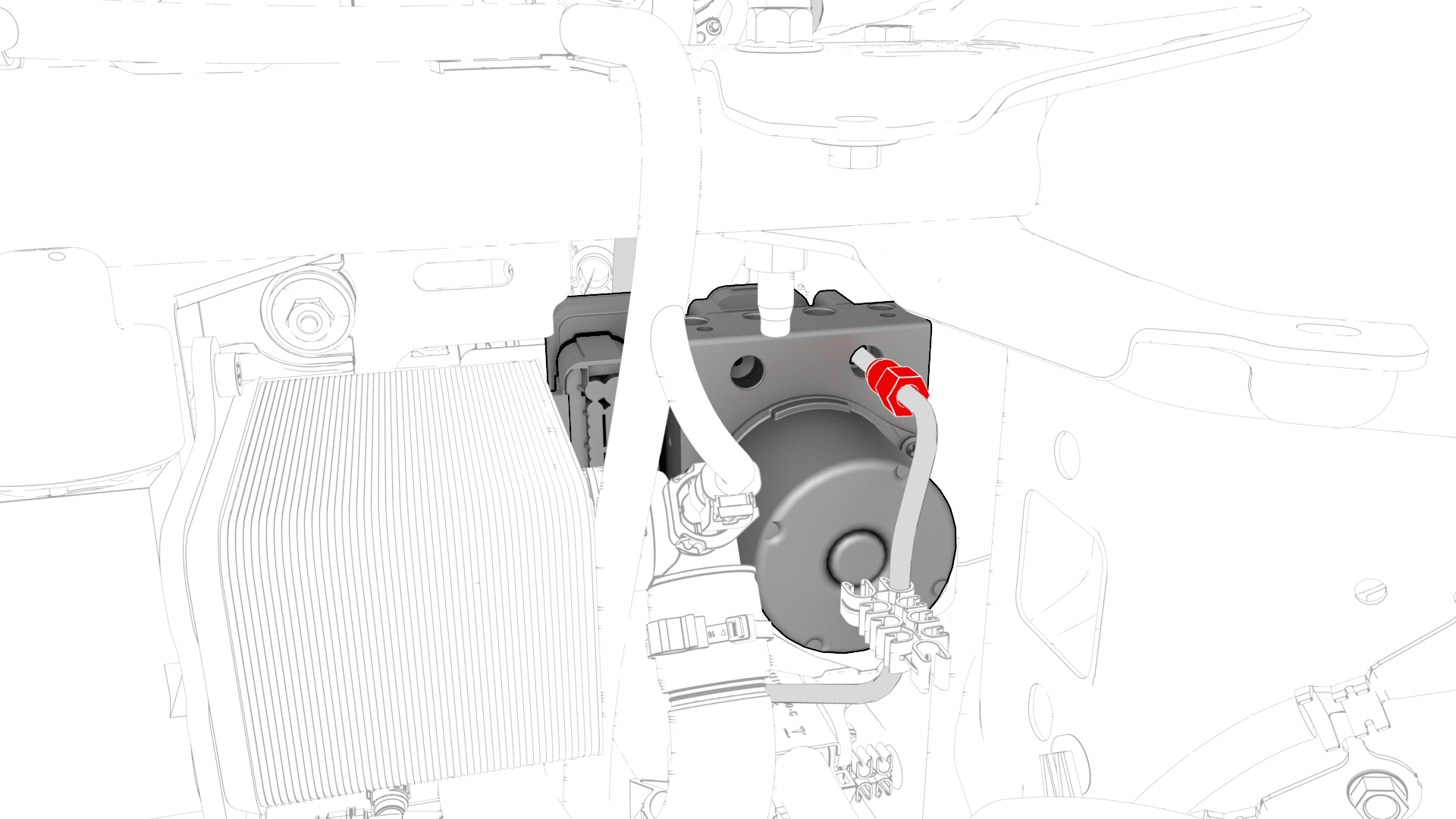

  35. 从防抱死制动系统调制器上拆下左后制动管路管螺母。
  36. 从防抱死制动系统调制器上拆下右后制动管路管螺母。
  37. 从调制器上拆下左前制动管路管螺母。

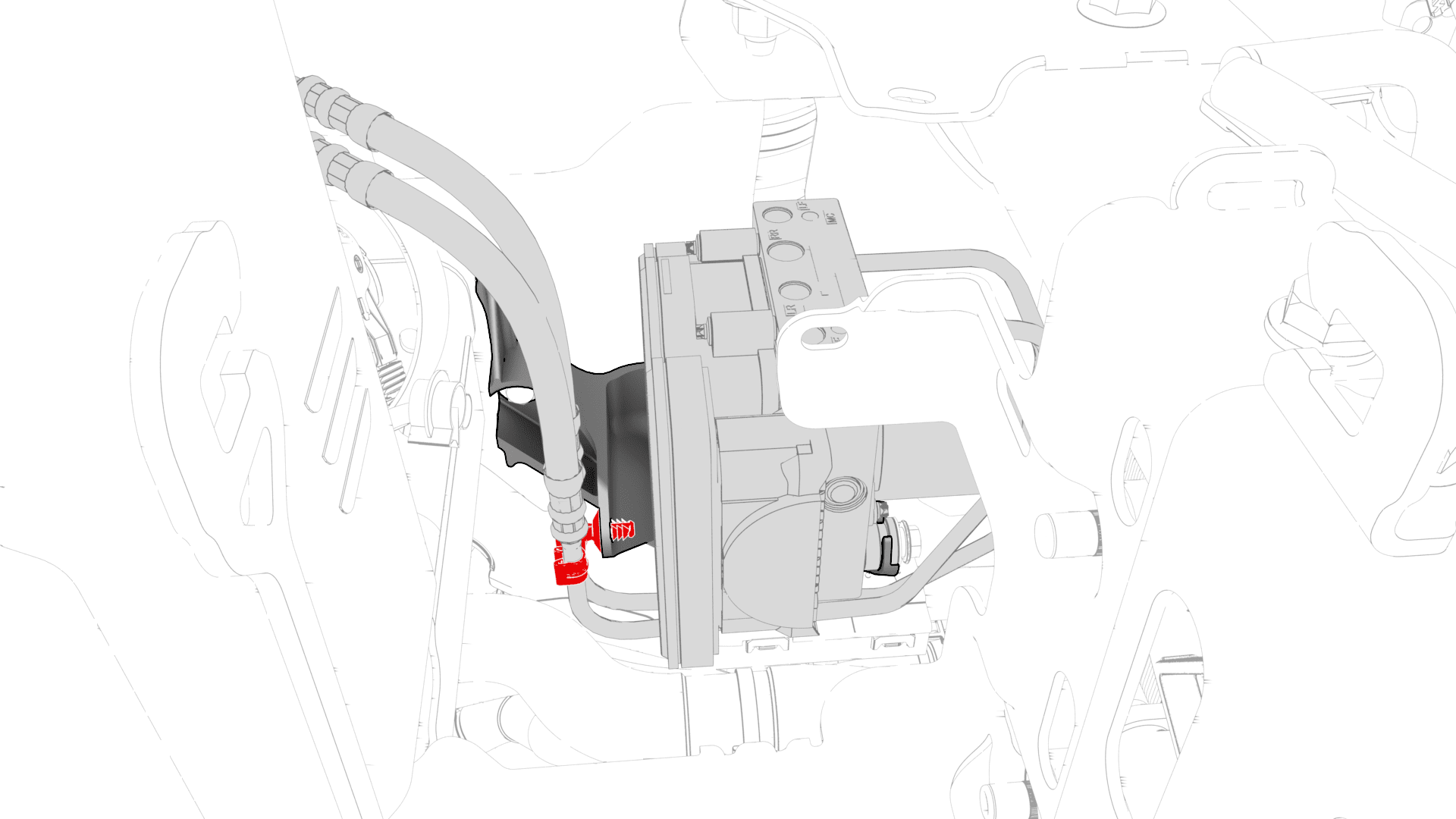

  38. 从防抱死制动系统调制器上拆下主缸支管螺母。
  39. 从防抱死制动系统调制器上拆下主缸主管螺母。
  40. 拆下将主缸制动管路固定到 4 管束的卡子。
  41. 将主缸制动管路从防抱死制动系统调制器支架后侧的卡子上松开。
  42. 取走车辆下方的机油排放容器。

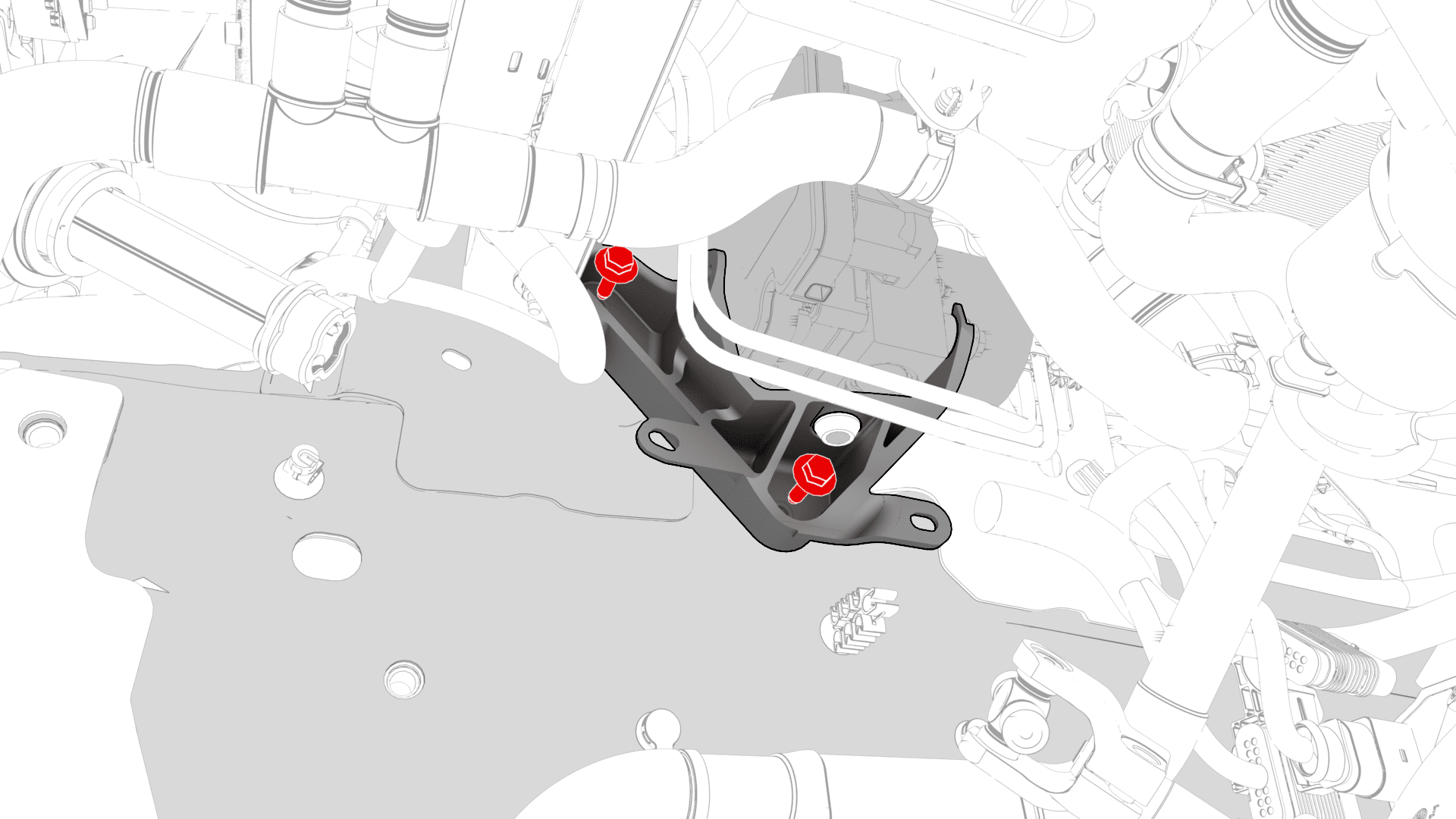

  43. 拆下将防抱死制动系统调制器固定到车架纵梁的螺栓。
  44. 松开将防抱死制动系统调制器固定到车身的锁片（2 个），将防抱死制动系统调制器朝 12V 电池区域滑动，然后从车辆上拆下防抱死制动系统调制器。

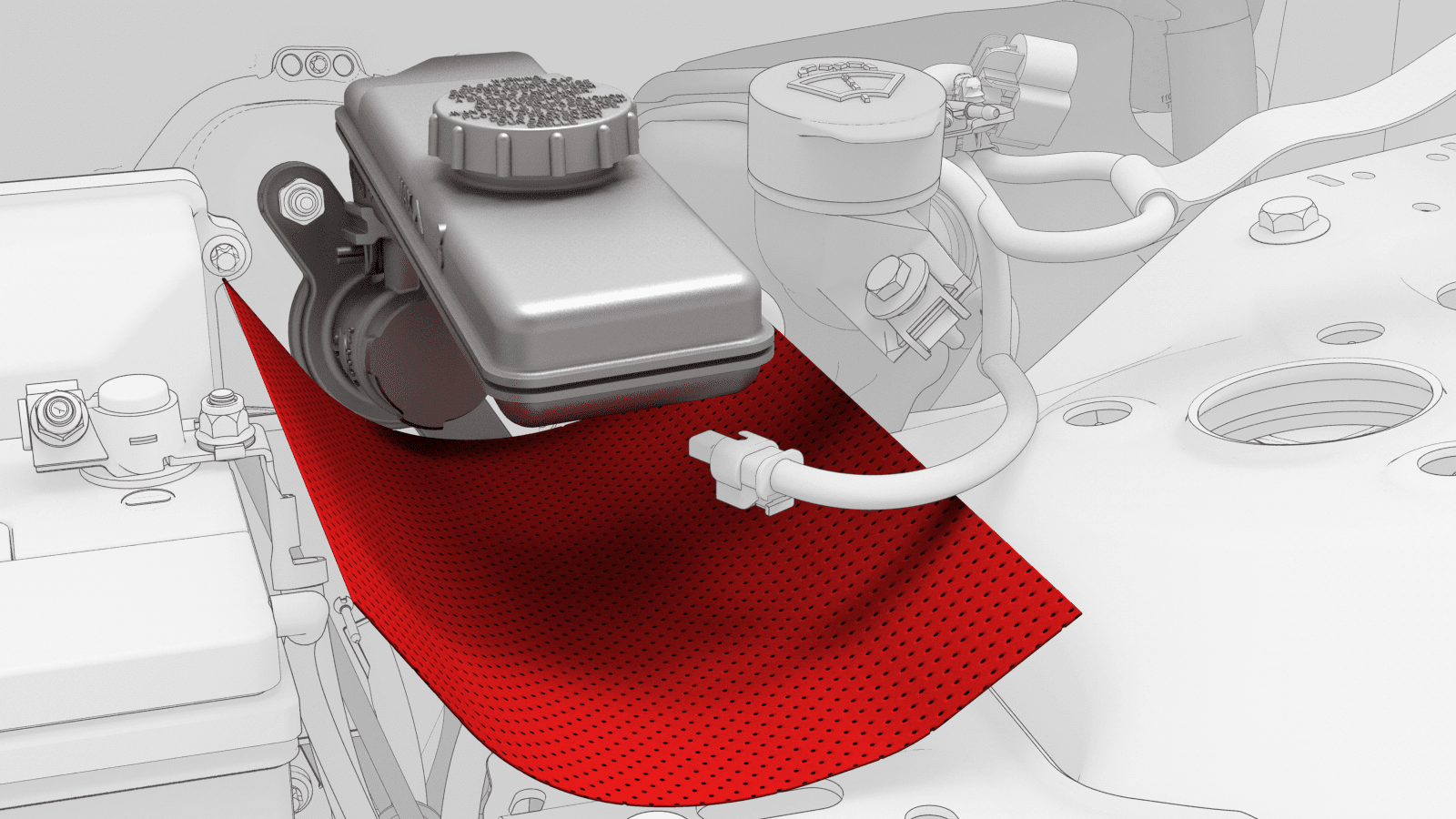

  45. 在制动液储液罐下方放置吸水毛巾，然后从储液罐中排出尽可能多的制动液。
    图 7. 图示为左侧驾驶，右侧驾驶类似

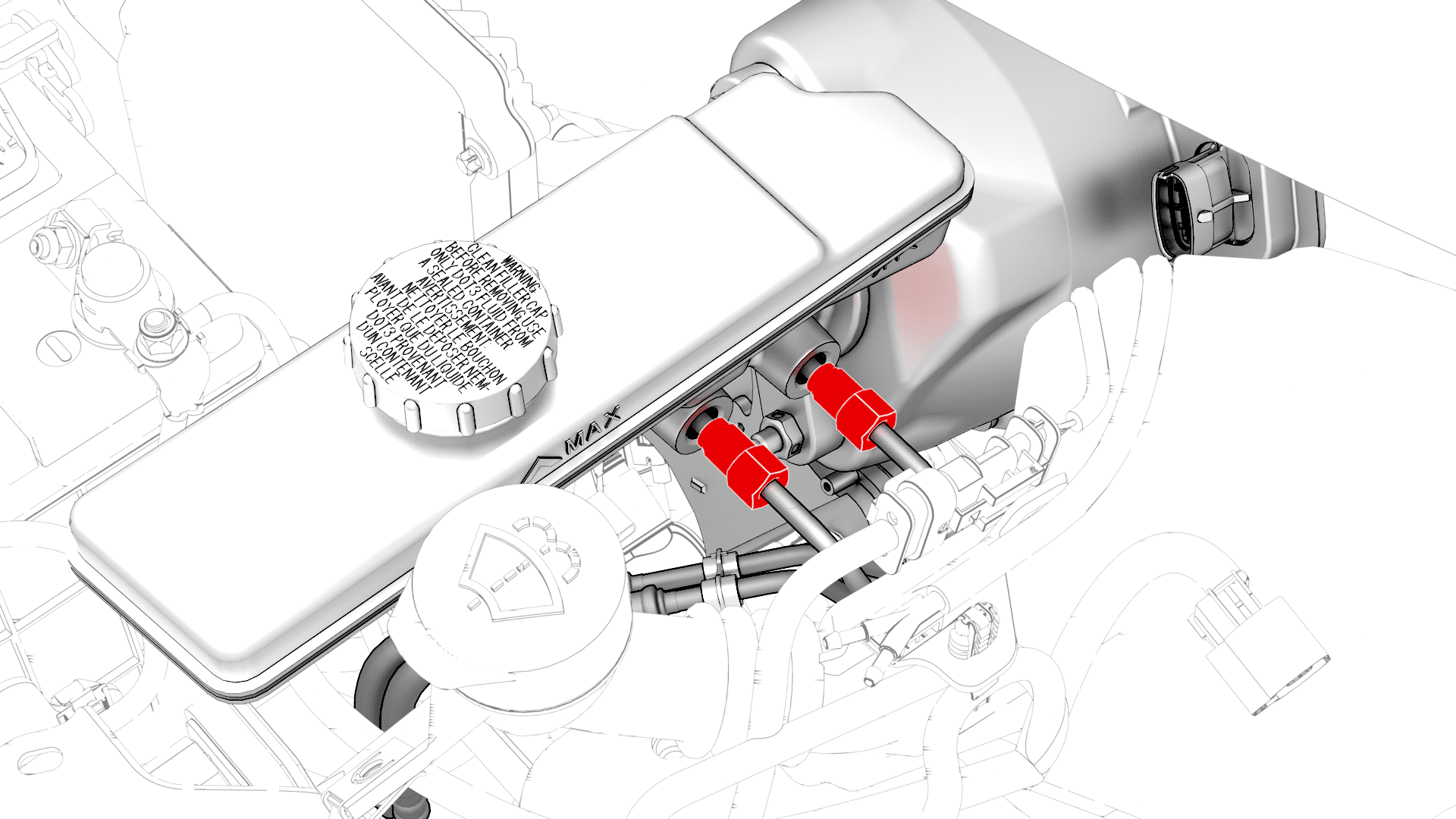

  46. 松开将制动管固定到助力器的螺母，然后将螺母滑回制动管。
    图 8. 图示为左侧驾驶，右侧驾驶类似
  47. 拆下前后轮毂。请参阅轮毂（拆卸和安装）。
  48. 拆下左前和右前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。
  49. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  50. 拆下前饰板。请参阅饰板 - 前（拆卸和安装）。
  51. 拆下前副车架。请参阅副车架总成 - 前（双电机）（拆卸和安装）。
  52. 拆下冷却器至车载电脑和高压电池供给歧管软管。请参阅软管 - 冷却器至车载电脑和高压电池供给歧管（双电机）（拆卸和更换）。
  53. 从支架上松开正温度系数高压电气连接器，然后断开连接器。
  54. 断开空调压缩机电气连接器与高压线束的连接，然后在下部隔板区域松开将高压线束固定到车身的夹子。
  55. 松开将 12V 线束固定到车身的夹子（3 个）。

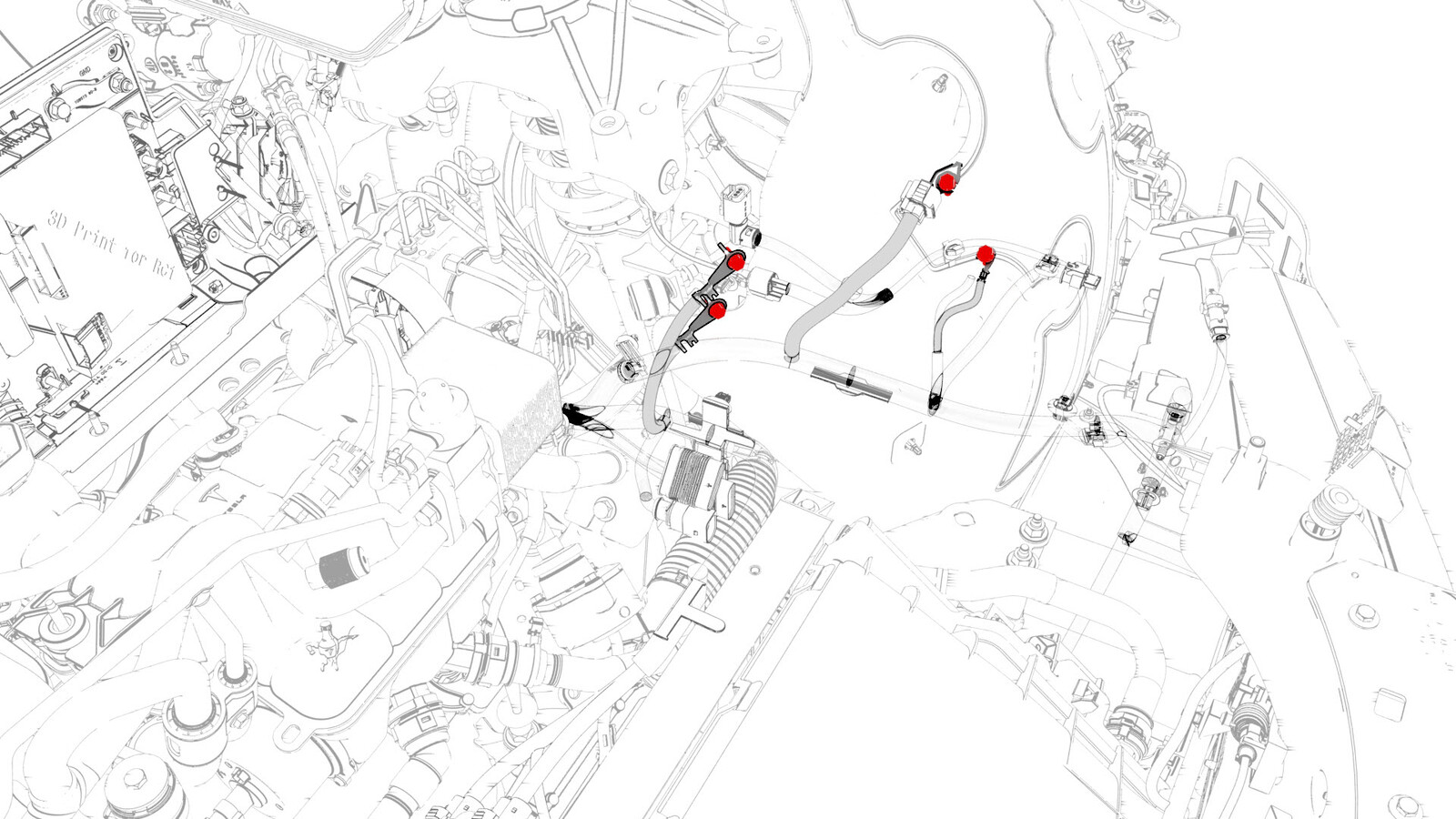

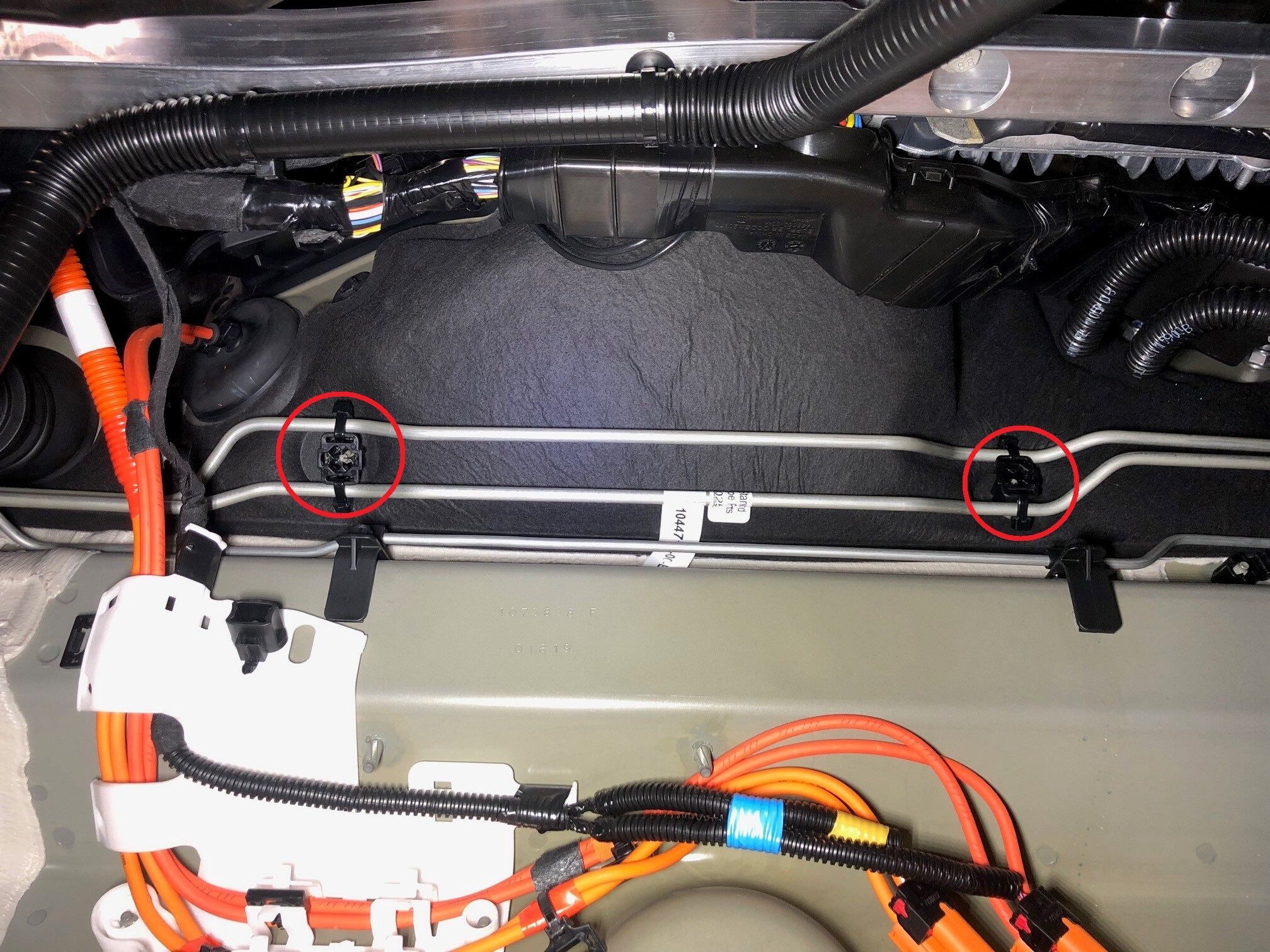

  56. 拆下将制动管路固定到车身的卡子（2 个）。

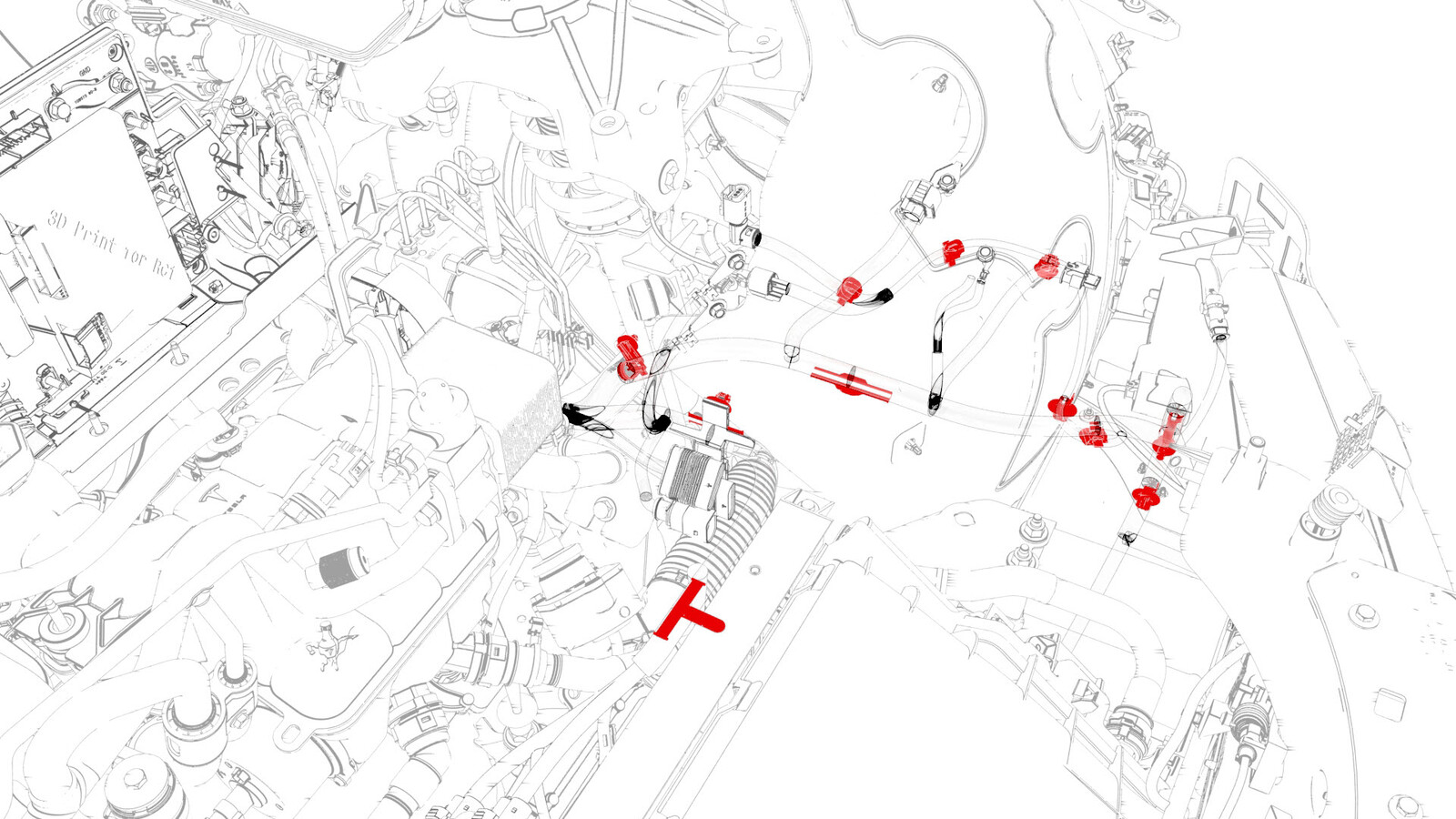

  57. 从车辆上拆下制动管路管束。
    注
    将管束移向右前部，然后从转向柱区域拆下制动管路，并将其从前副车架腔体之间取出。

安装

安装程序与拆卸程序相反，以下各项除外：

  1. 连接 12V 电源，然后执行以下步骤。
  2. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox:(link)
  3. 执行冷却系统真空重新加注程序。请参阅冷却系统（真空再加注）。
  4. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-RESET_VCFRONTvia Toolbox:(link)
  5. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)    ，点击 "Run:"，然后等待例行程序完成。
  6. 检查冷却液液位，必要时加满。
  7. 排放制动器中的压力。请参阅制动液排放/冲洗。
  8. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Service Mode:Chassis ➜ Brakes ➜ Brake Stiffness Testvia Service Mode Plus:chassis ➜ ESP Replacement Panel ➜ Stiffness Testvia Toolbox:(link)
    注
    如果已更换制动片或制动盘，请在 “Action_Type” 下选择UNBURNISHED。否则请选择BURNISHED。
    注
    测试期间，请勿踩下制动踏板。
  9. Check the vehicle wheel alignment, and adjust if necessary. See 四轮定位检查.
  10. 进行试驾，确保车辆的制动和驾驶性能符合设计要求。
