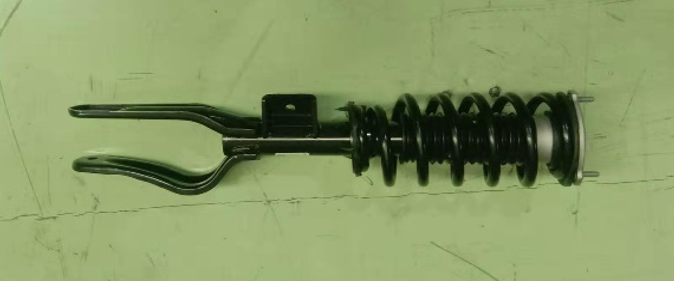

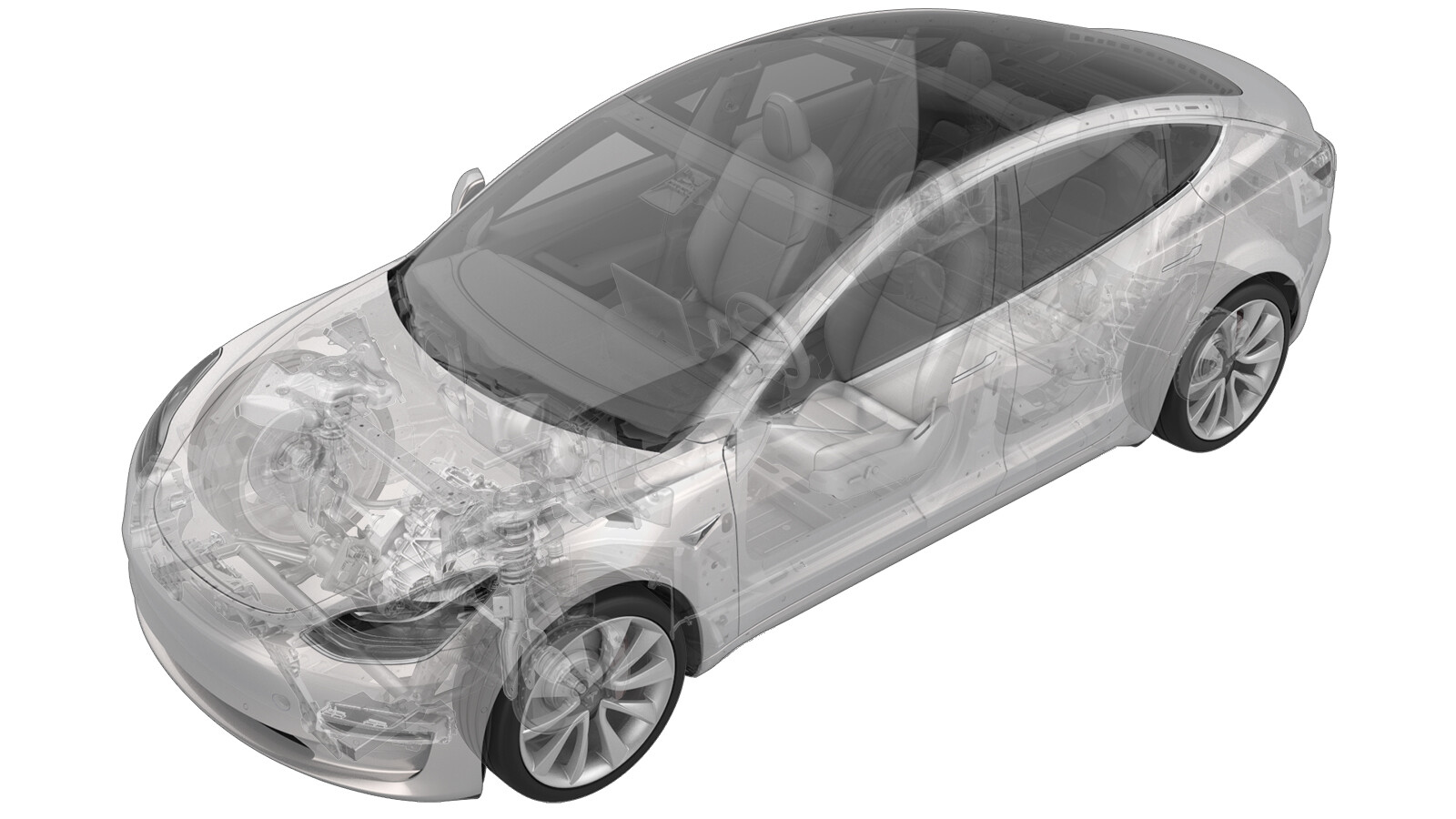

减震器总成 - 前 - LH（双电机）（拆卸和更换）

校正代码 31151402 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-27: 添加了一项“请参阅《碰撞维修手册》确认是否必须更换转向机”的说明。
警告
If performing this procedure as a result of a collision, see the Collision Repair Manual to verify whether the steering gear must be replaced as well.

扭矩规格

表 1. 扭矩规格： 减震器总成 - 前 - LH（双电机）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧弹簧和减震器总成固定到前上方控制臂支座的螺母 (x3)
23 Nm (17.0 lbs-ft)
  • 13 mm 套筒
重复使用
将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
重复使用
将平衡杆连杆固定到左侧前弹簧和减震器总成的新螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • 梅花 T40 套筒
更换 1111543-00-A
将上方控制臂固定到转向节的螺栓和螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米深套筒
  • 梅花 T50 套筒

重复使用螺栓

更换螺母

 1111145-00-A
将左侧前弹簧和减震器总成固定到下部前连杆的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用

拆卸

  1. 根据免费检查确认没有异常轮胎磨损。
    注
    记录任何可能需要定位的异常轮胎磨损。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 使用薄壁支柱拆卸套筒专用工具将左侧弹簧和减震器总成固定到左前上方控制臂 (FUCA) 支座的螺母（3 个）。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  5. 拆下左侧前轮毂。请参阅 轮毂（拆卸和安装）。
  6. 拆下将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器从转向节上分离。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

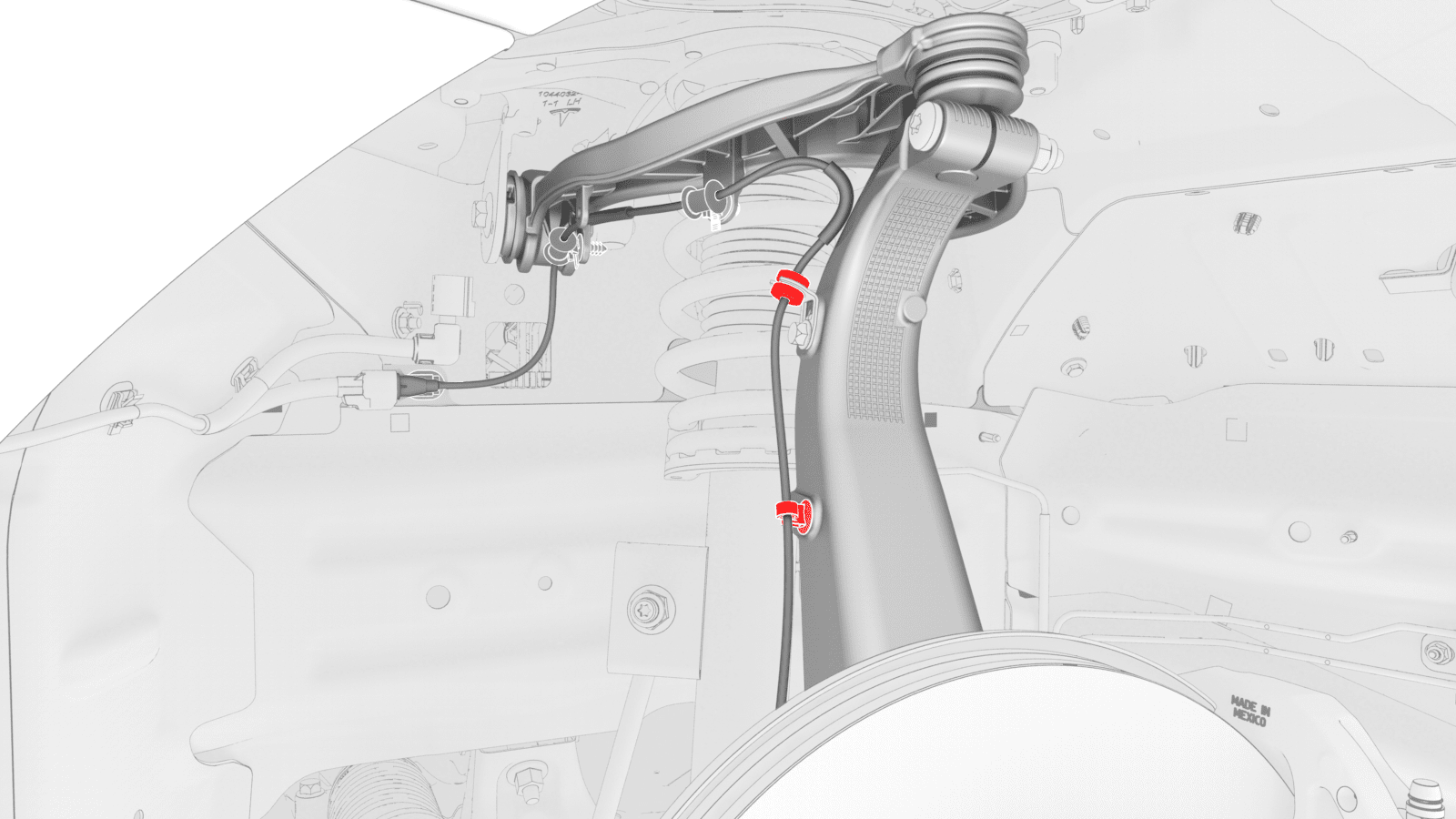

  7. 松开将左前防抱死制动系统轮毂转速传感器电气线束固定到转向节的卡子（2 个）。
  8. 拆下并弃用将平衡杆连杆固定到左侧前弹簧和减震器总成的螺母，然后将连杆移到一旁。
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 梅花 T40 套筒
  9. 拆下将上方控制臂固定到转向节的螺栓和螺母，然后弃用螺母。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 梅花 T50 套筒
  10. 拆下将左前弹簧和减震器总成固定到前下方横向连杆的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米套筒
  11. 提起左侧前上方控制臂，将其与转向节分离，然后将左侧前弹簧和减震器总成向下移动并从前上方控制臂支座中移出。

安装

  1. 提起左侧前上方控制臂，然后小心地将左侧前弹簧和减震器总成向上移动并移入前上方控制臂支座。
  2. 手动拧紧将左前弹簧和减震器总成固定到前下方横向连杆的螺栓和螺母。
    注
    将在本程序后续步骤中紧固。
  3. 使用薄壁支柱拆卸套筒专用工具将左侧弹簧和减震器总成固定到前上方控制臂 (FUCA) 支座的螺母（3 个）。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  4. 安装一个新的螺母，将平衡杆连杆固定到左前弹簧和减震器总成。
    98 Nm (72.3 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 梅花 T40 套筒
  5. 将上方控制臂安装到转向节上，然后安装螺栓和一个新的螺母，将上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 梅花 T50 套筒
  6. 安装将左前防抱死制动系统轮毂转速传感器电气线束固定到转向节的卡子（2 个）。
  7. 将左前防抱死制动系统轮毂转速传感器安装到转向节上，然后安装一个新的螺栓，将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  8. 拆下将左侧前制动盘固定到轮毂的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  9. 将轮毂千斤顶适配器安装到左侧前轮毂上，然后用手拧紧轮毂螺母。
  10. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  11. 测量翼子板底部到前轴中心的距离，调整托臂支架，将前悬架设置为行驶高度。
    注
    正确行驶高度对应的距离应为 423 毫米。
    图 1. 图示仅供参考
  12. 紧固将支柱固定到前下方横向连杆的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  13. 拆下左侧前悬架下方的起重机下方支架。
  14. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
  15. 安装将左侧前制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  16. 安装左侧前车轮。请参阅 轮毂（拆卸和安装）。
  17. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  18. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
