扬声器 - 前围板 - LH（拆卸和更换）

校正代码 21211502 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 通风口 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前通风口固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  2. 拆下A 柱 LH 和 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  3. 拆下 A 柱 LH 和 RH 上部饰板。请参阅饰板 - A 柱 - 上 - LH（拆卸和更换）。
  4. 拆下仪表板扬声器格栅。请参阅格栅 - 扬声器 - 仪表板（拆卸和更换）。

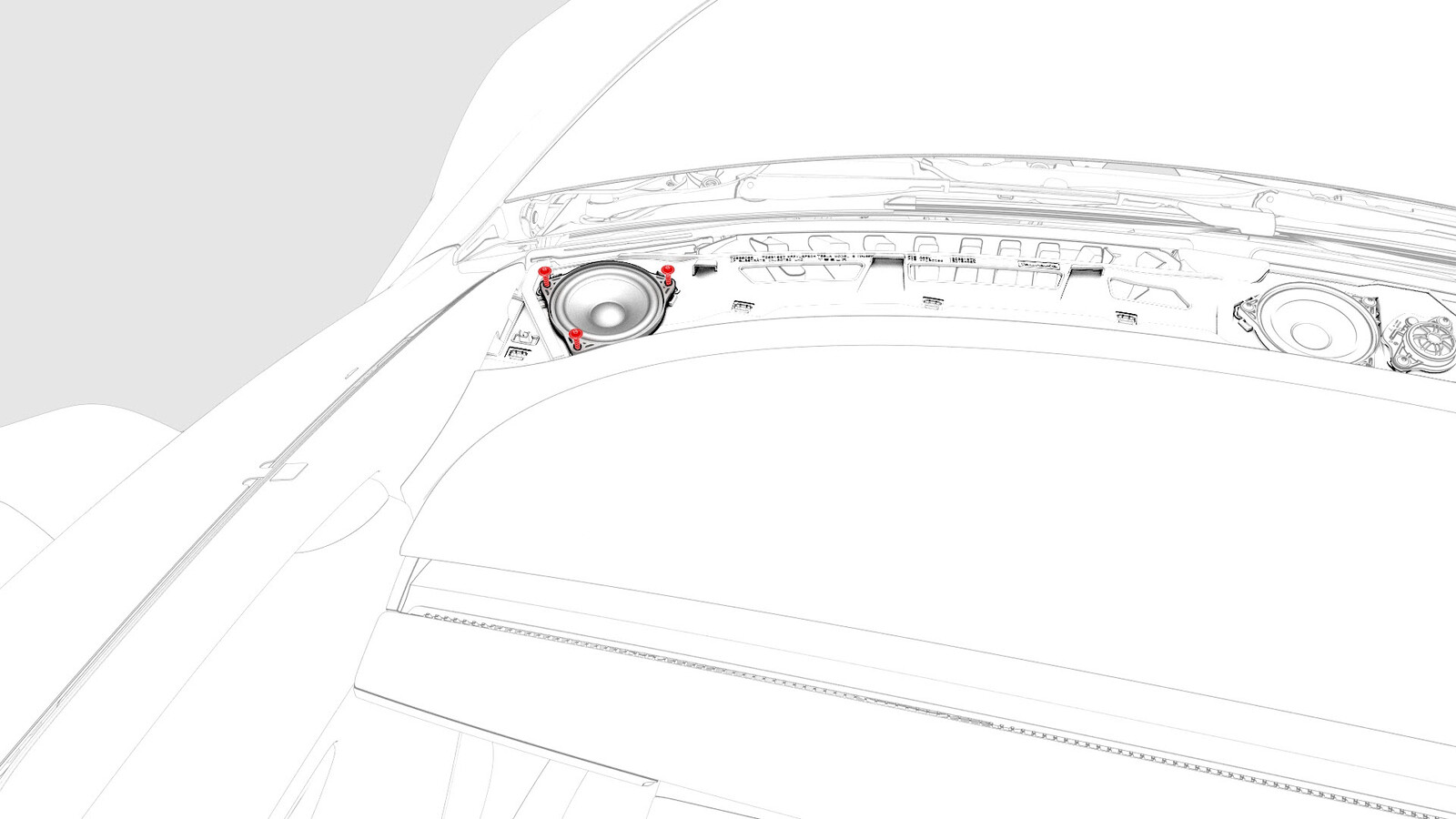

  5. 拆下将 LH 围板扬声器固定到仪表板的螺钉，然后从仪表板上拆下扬声器。
    2.3 Nm (1.7 lbs-ft)
  6. 断开电气连接器与 LH 围板扬声器的连接，然后从车上拆下扬声器。

安装

安装程序与拆卸程序相反。
