高压线束 - 中间滑板至空调压缩机（拆卸和更换）
校正代码
44501302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，
高压安全意识注意事项。
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-
将中央滑板至空调压缩机线束连接器 (x2) 置于靠近高压电池前部的位置。
-

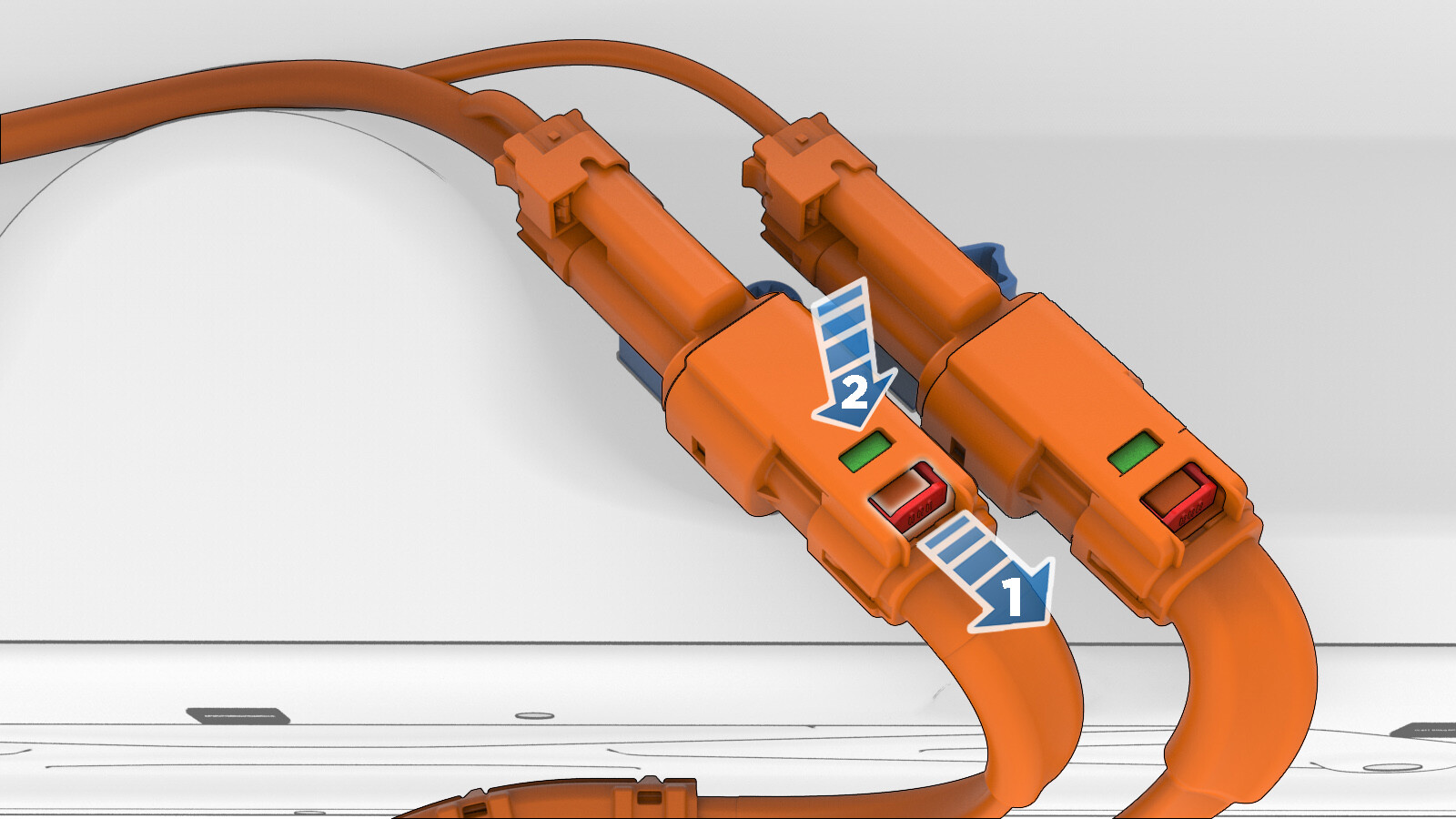

在每个连接器（共 2 个）上，将红色锁片拉离连接器主体，然后向下按绿色锁片，以断开连接器。
-

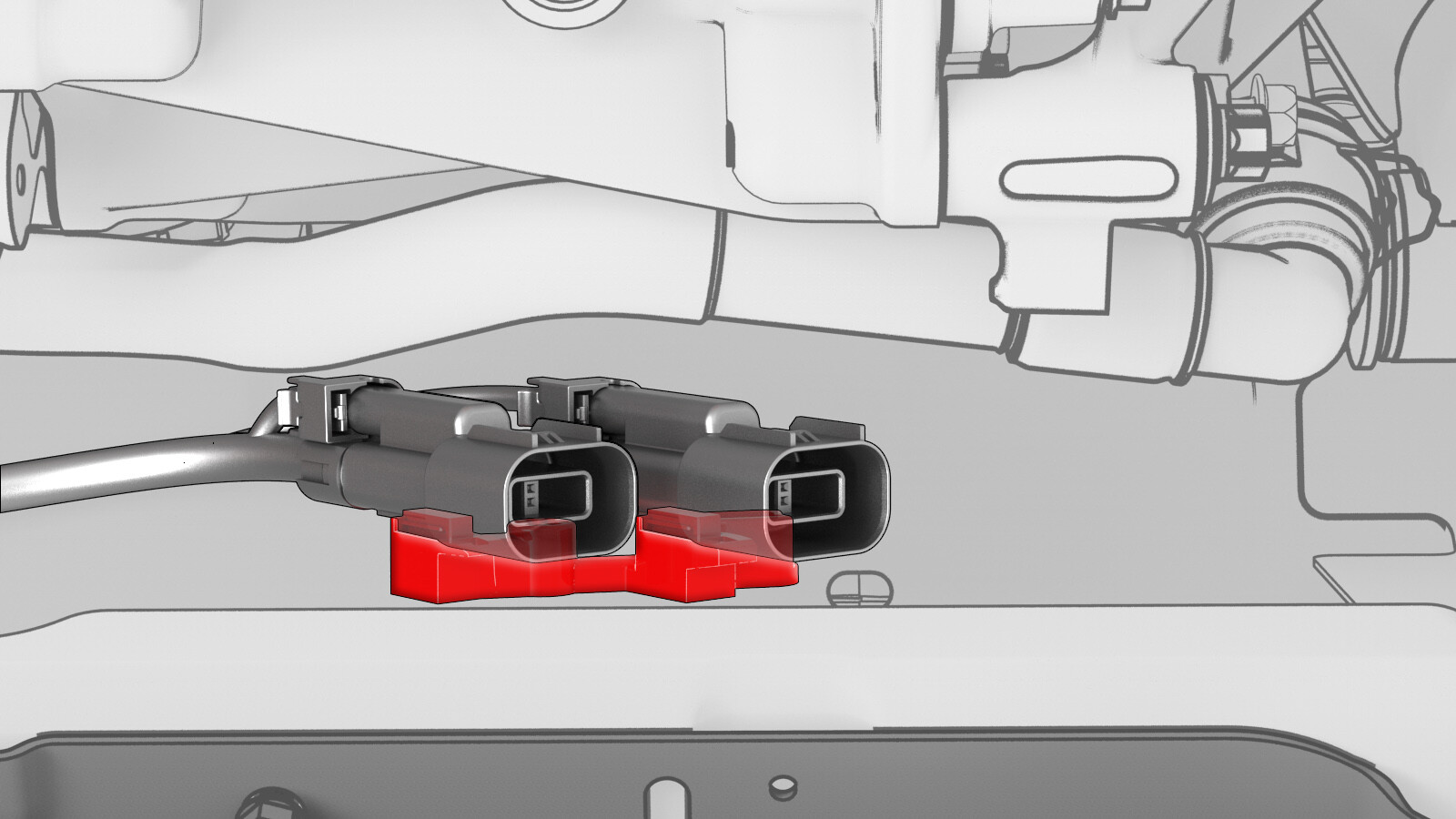

从隔热板 LH 侧附近的支柱上分开高压连接器支架。
-

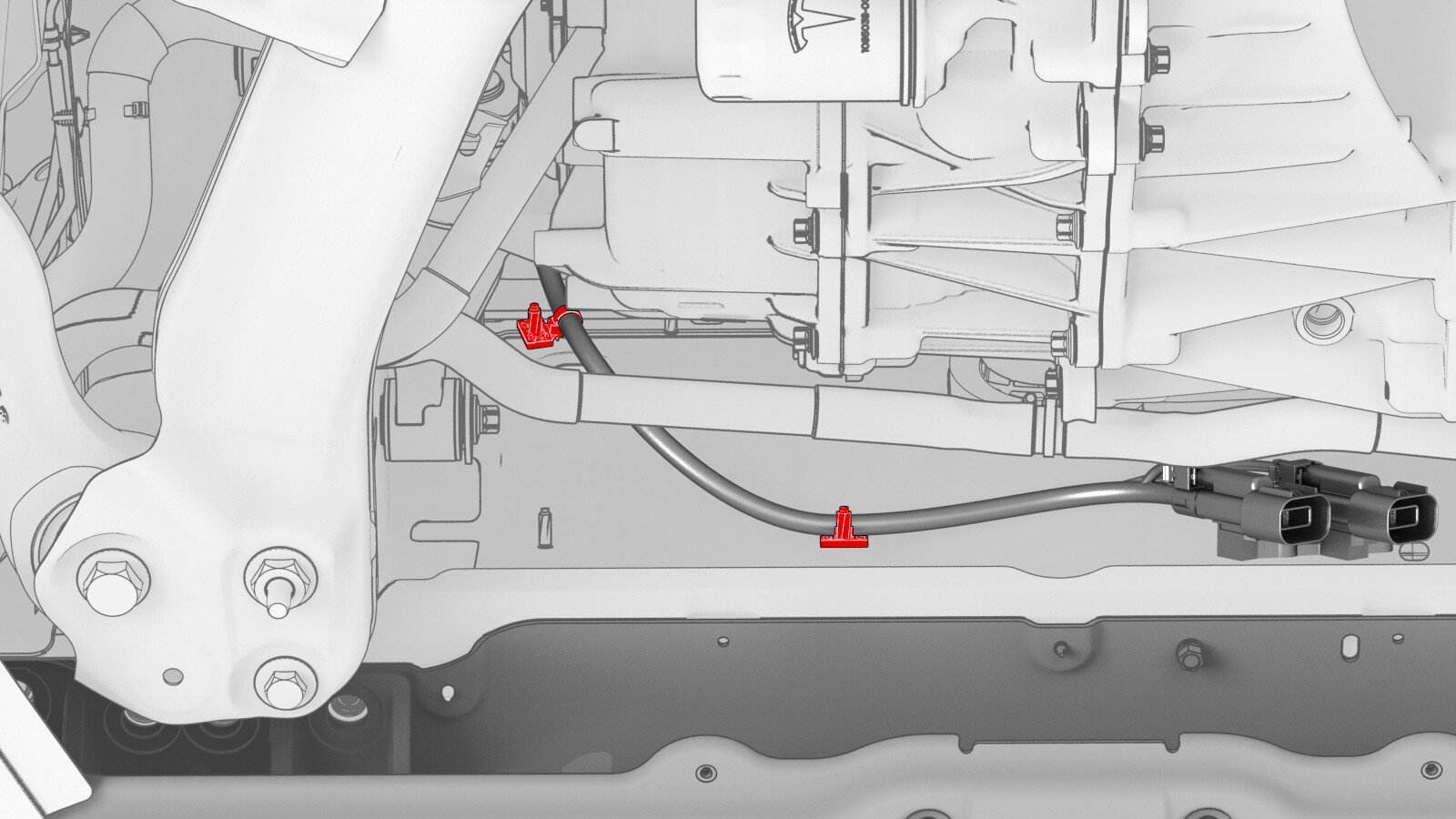

松开将中央滑板至空调压缩机线束固定到隔热板 RH 侧支柱的夹子 (x2)。
- 将车辆降低至舒适的作业高度。
-

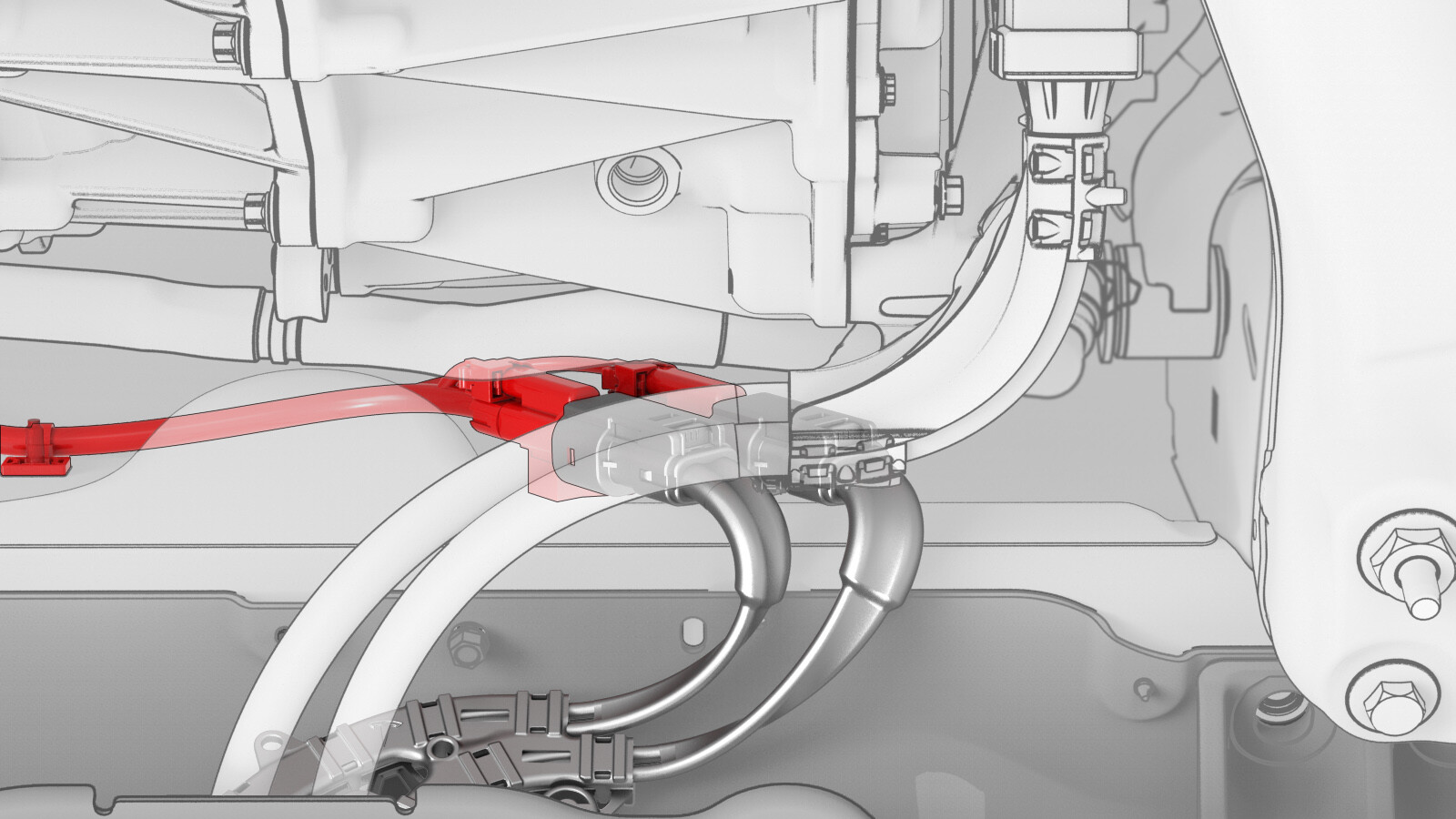

松开将中央滑板至空调压缩机线束固定到前线束导盖的夹子。
警告松开此夹子时，不要拉扯高压线束。提示： 此夹子靠近 RH 支柱塔。
-
松开将空调压缩机高压线束固定到支柱塔支架的夹子。
警告请勿拉扯高压线束
-

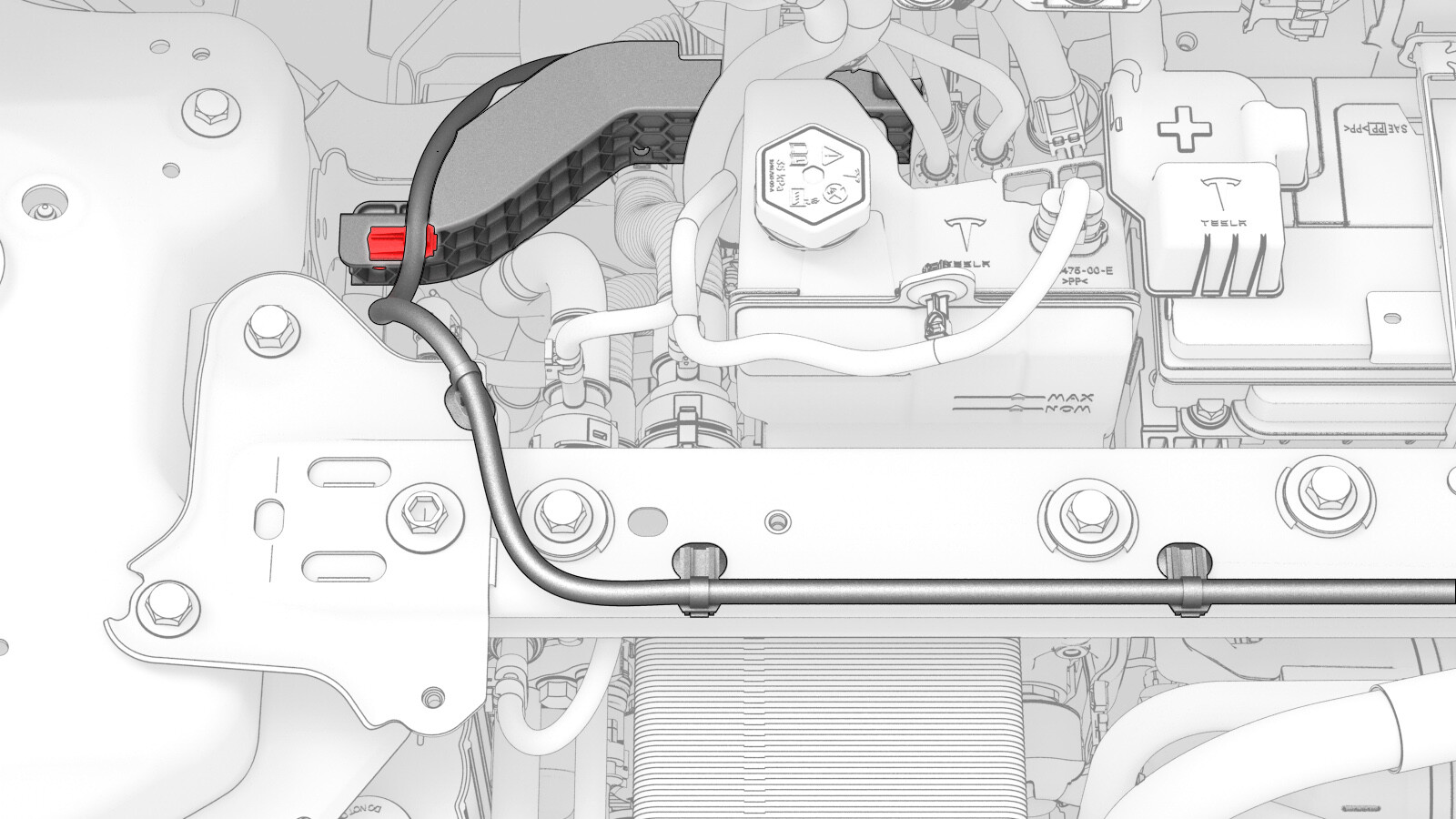

松开连接器锁片，然后断开 LH 前支柱塔附近的高压互锁回路连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

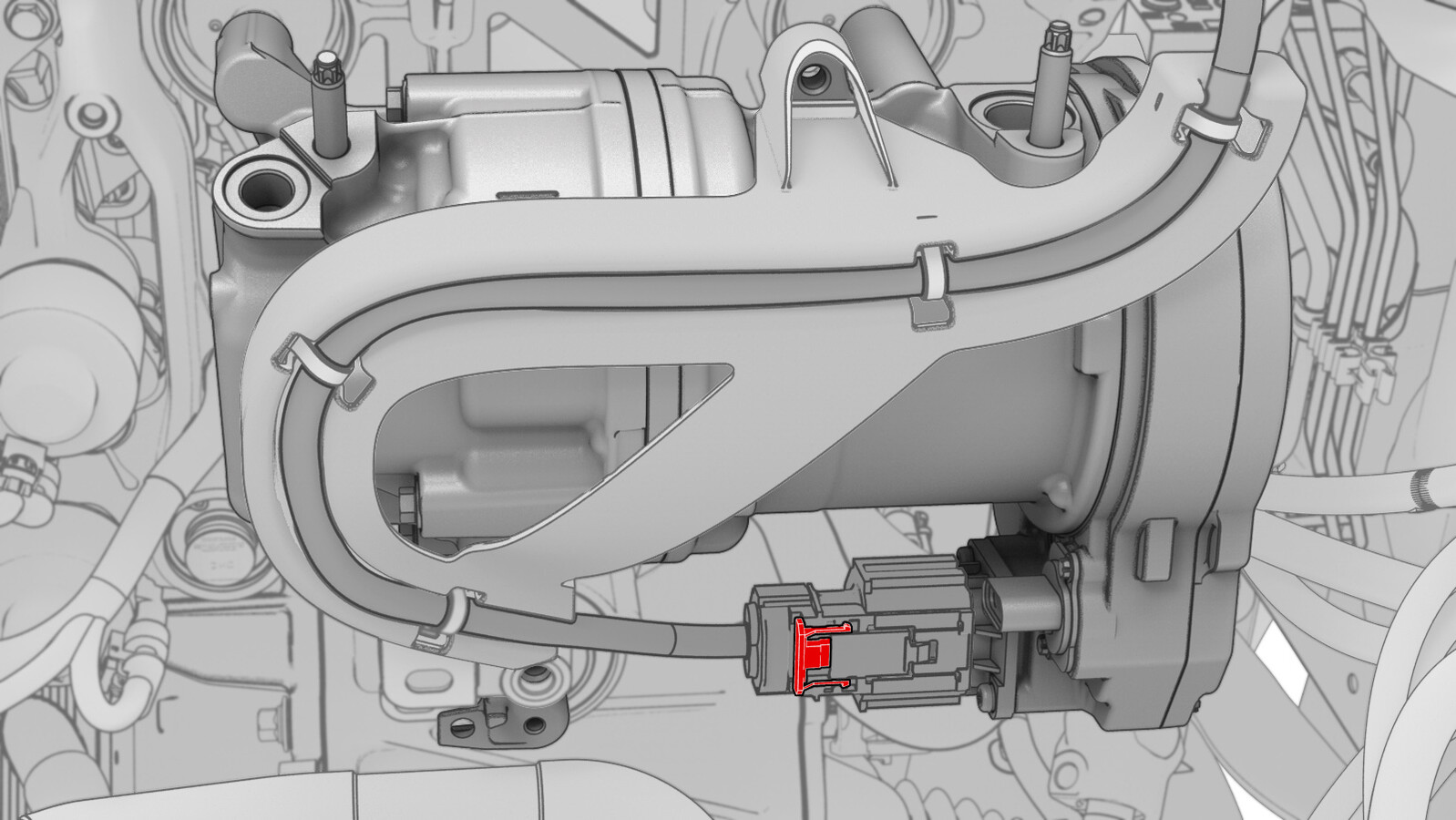

松开连接器锁片，然后断开空调压缩机上的低压电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-

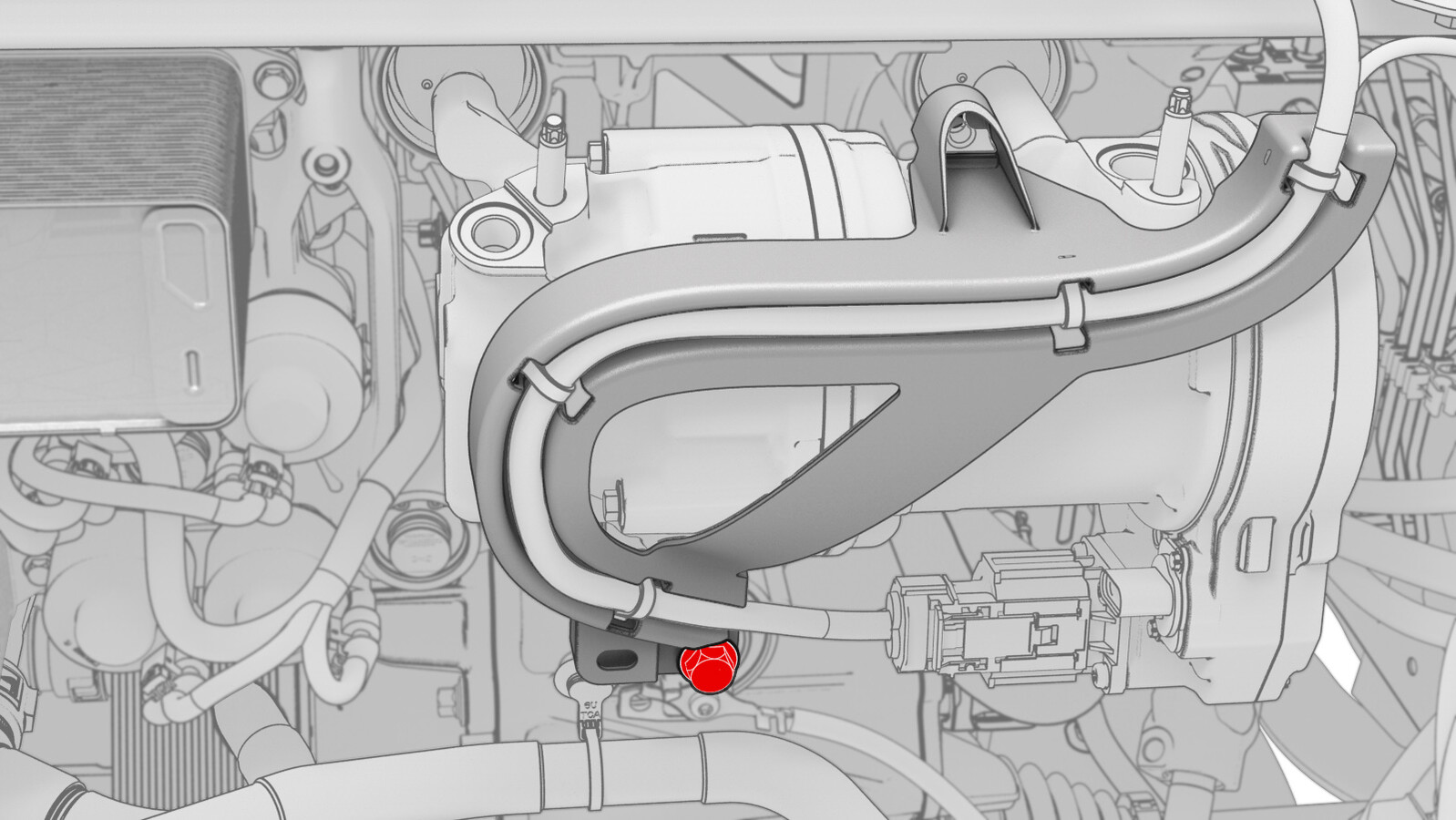

拆下将高压线束支架固定到空调压缩机的螺栓。
提示： 推荐使用以下工具：
-
将空调压缩机高压连接器黑色锁片拉离空调压缩机。
-
使用 45 度起子，推中央锁片的同时拉外侧锁片，然后从空调压缩机上拆下高压连接器。
- 将中央滑板至空调压缩机线束支架向前、向上移动，从空调压缩机上松开线束支架，然后小心地从车上拆下线束。
安装
-
将空调压缩机高压线束支架放置在空调压缩机上。

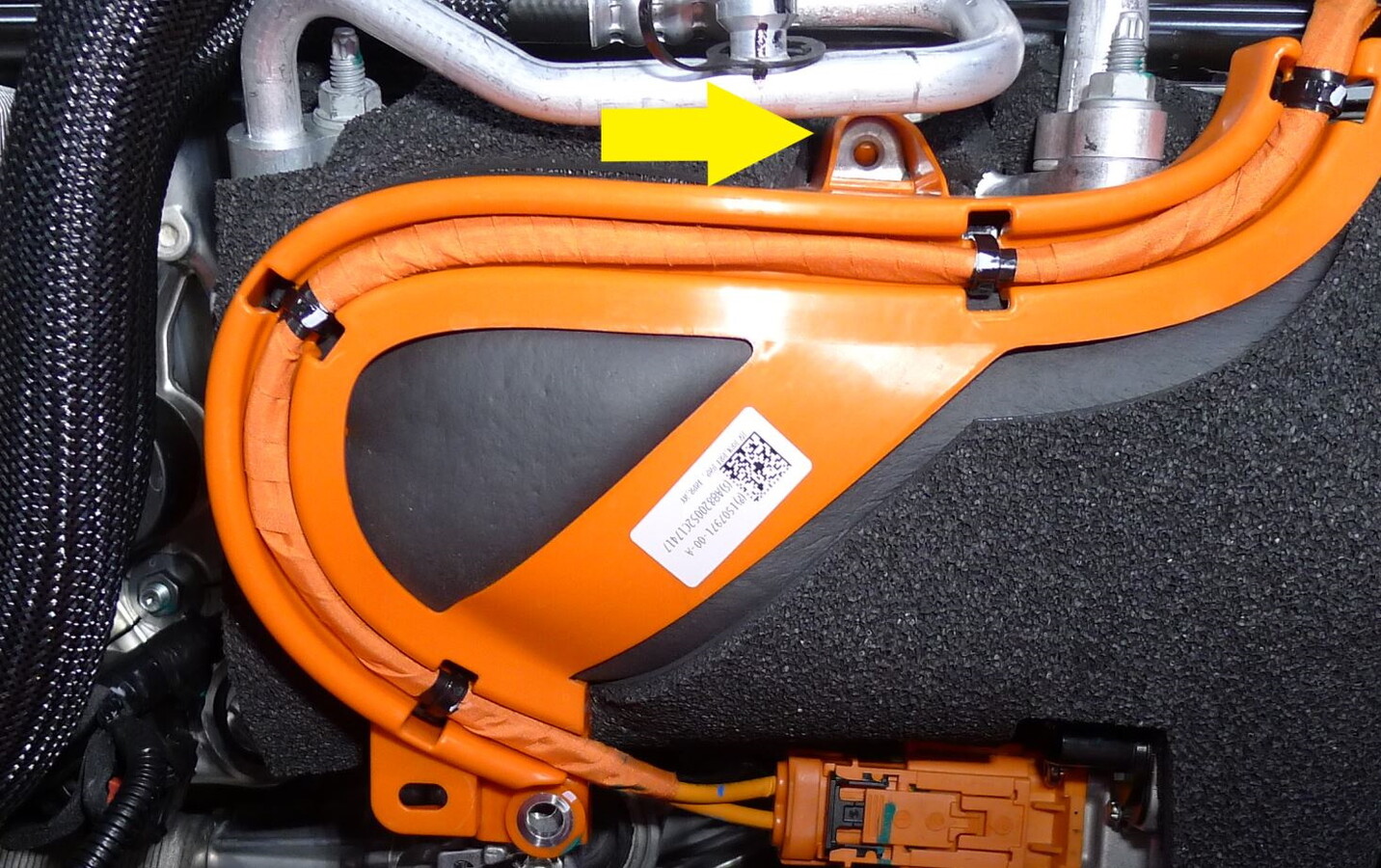

注确保高压线束支架与空调压缩机顶部的线束支座接合，如图所示。
-
使空调压缩机高压连接器在空调压缩机上完全就位，然后将锁片向空调压缩机方向推以接合该锁片。
注执行推拉测试，以确认连接器已完全固定。
-
安装将高压线束支架固定到空调压缩机的螺栓。
提示： 推荐使用以下工具：
-
安装将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
-
将低压电气连接器连接到空调压缩机，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接 LH 前支柱塔附近的高压互锁回路连接器，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
安装将空调压缩机高压线束固定到支柱塔支架的夹子。
-
将中央滑板至空调压缩机线束靠着隔板向下铺设，然后安装将该线束固定到前线束导盖的夹子。
- 升起车辆。
-
安装将中央滑板至空调压缩机线束固定到隔热板 RH 侧支柱的夹子 (x2)。
-
将高压连接器支架安装在隔热板 LH 侧附近的支柱上。
-
将中央滑板至空调压缩机线束连接器 (x2) 连接到中央滑板线束。听到咔嗒声即可确认绿色锁定机制已接合。
- 将红色锁片朝连接器主体方向推，以完全锁定连接器 (x2)。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
