电机 - 倾角调节 - 靠背 - 驾驶位座椅（拆卸和更换）

校正代码 13016602 1.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-12-16: 更新了程序，加入了拆除额外零件步骤。
  • 2023 年 5 月 3 日：添加了副驾位座椅校准和乘员分类系统 (OCS) 校准的步骤。
警告
Seat base edges are sharp and can cause personal injury. Wear cut resistant gloves when removing the seat from the vehicle, and while performing procedures that involve work on or near the seat base.

拆卸

  1. 从驾驶位座椅靠背上拆下腰部支撑总成。请参阅腰部支撑 - 靠背 - 驾驶位座椅（拆卸和更换）。
  2. 拆下驾驶位靠背外罩。请参阅 罩 - 靠背 - 驾驶位（带内侧气囊）（拆卸和更换）。
  3. 拆卸驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

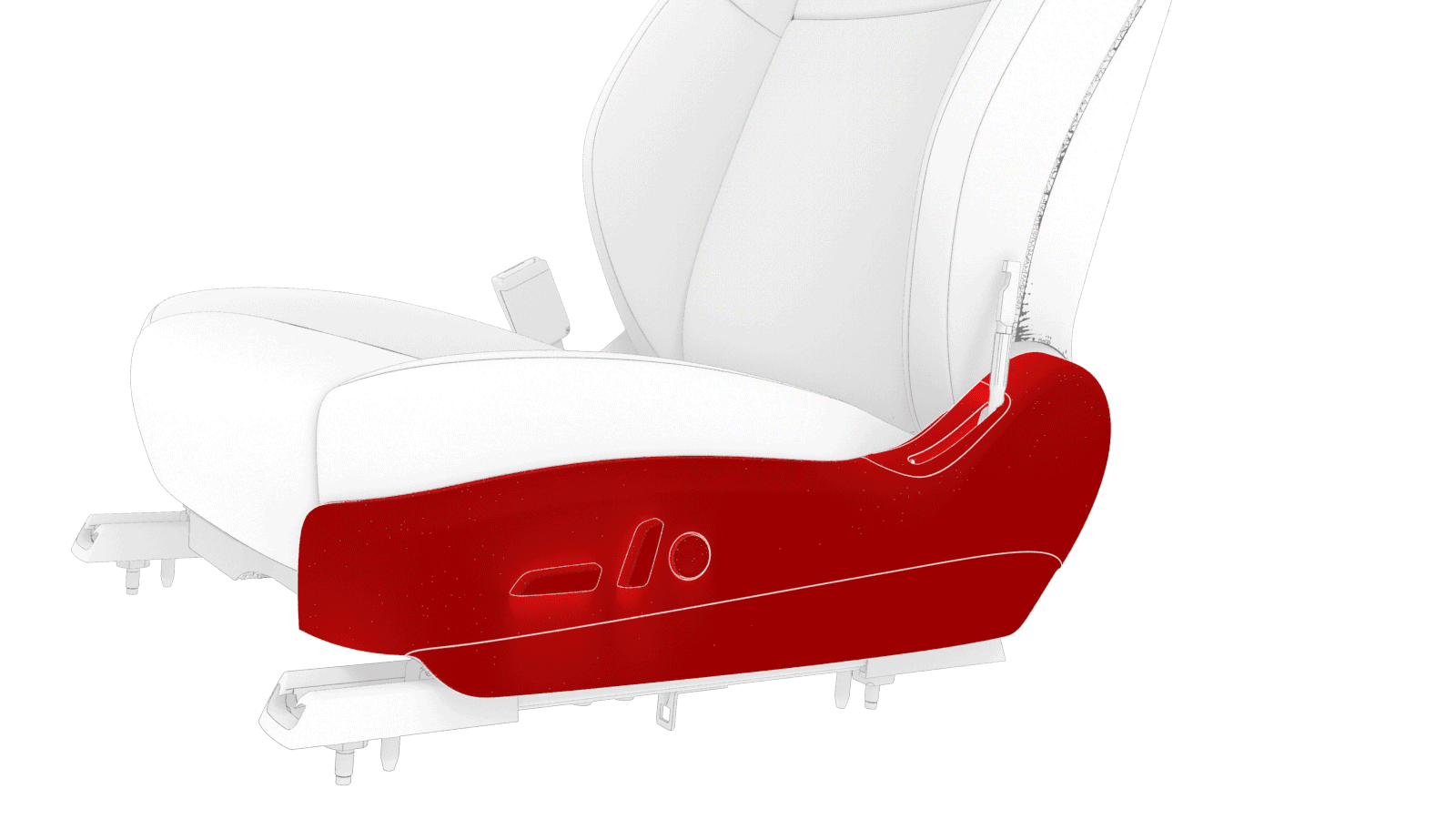

  4. 拆卸驾驶位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。

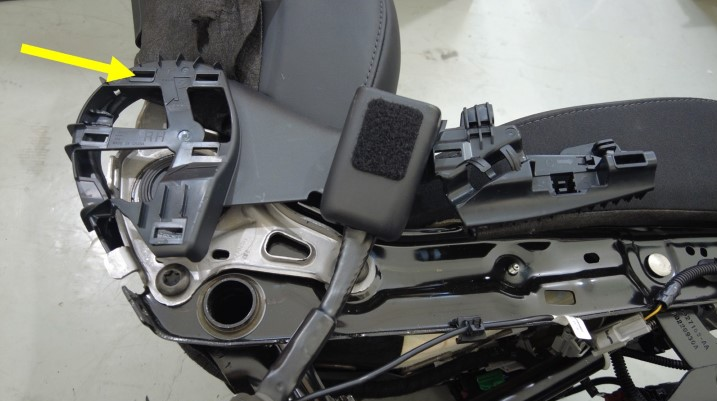

  5. 断开左前座椅锁扣电气连接器，然后松开用于固定左侧座椅安全带锁扣连接器的卡子。

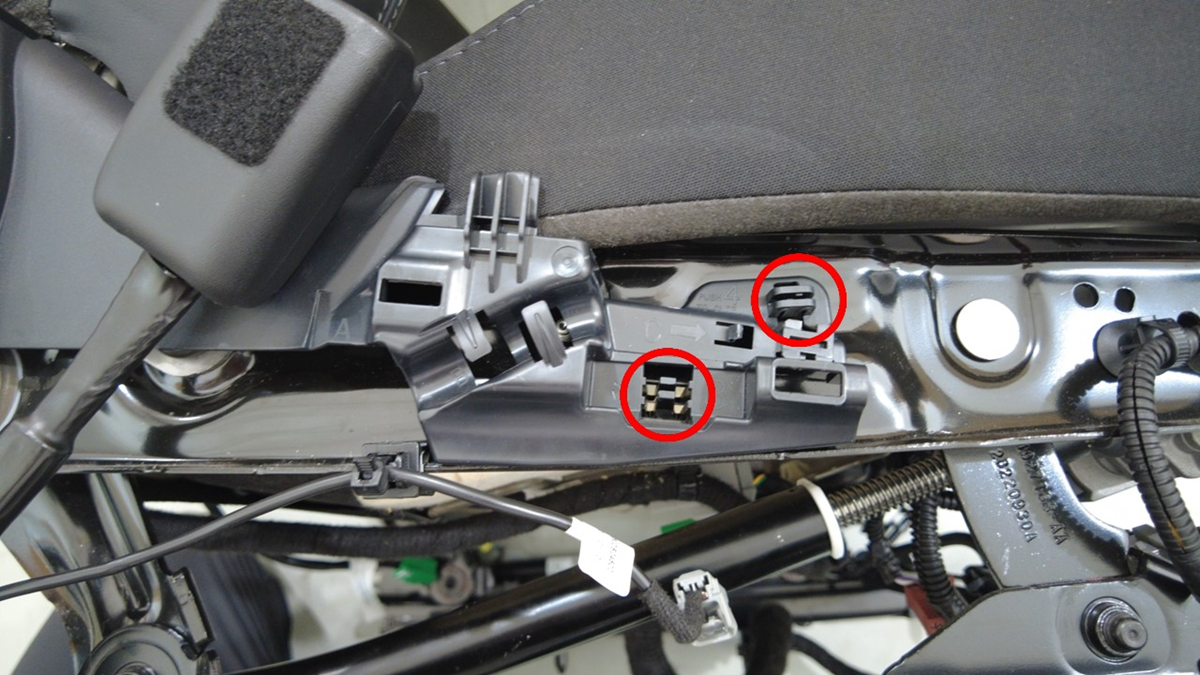

  6. 拆下用于固定侧护板支架的卡子（2 个）。

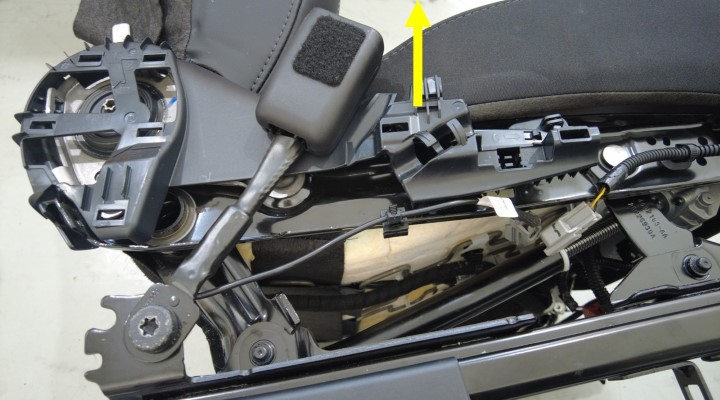

  7. 部分提起侧护板支架上罩。

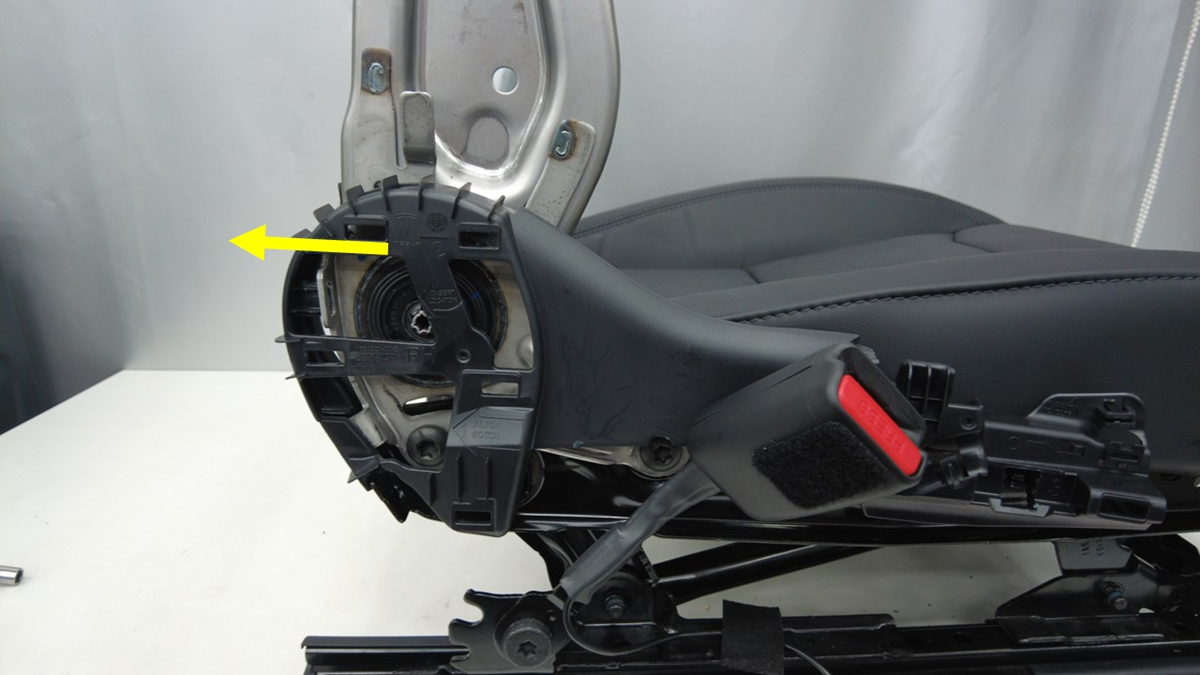

  8. 向后滑动内侧护板支架，将其从左前座椅上拆下。

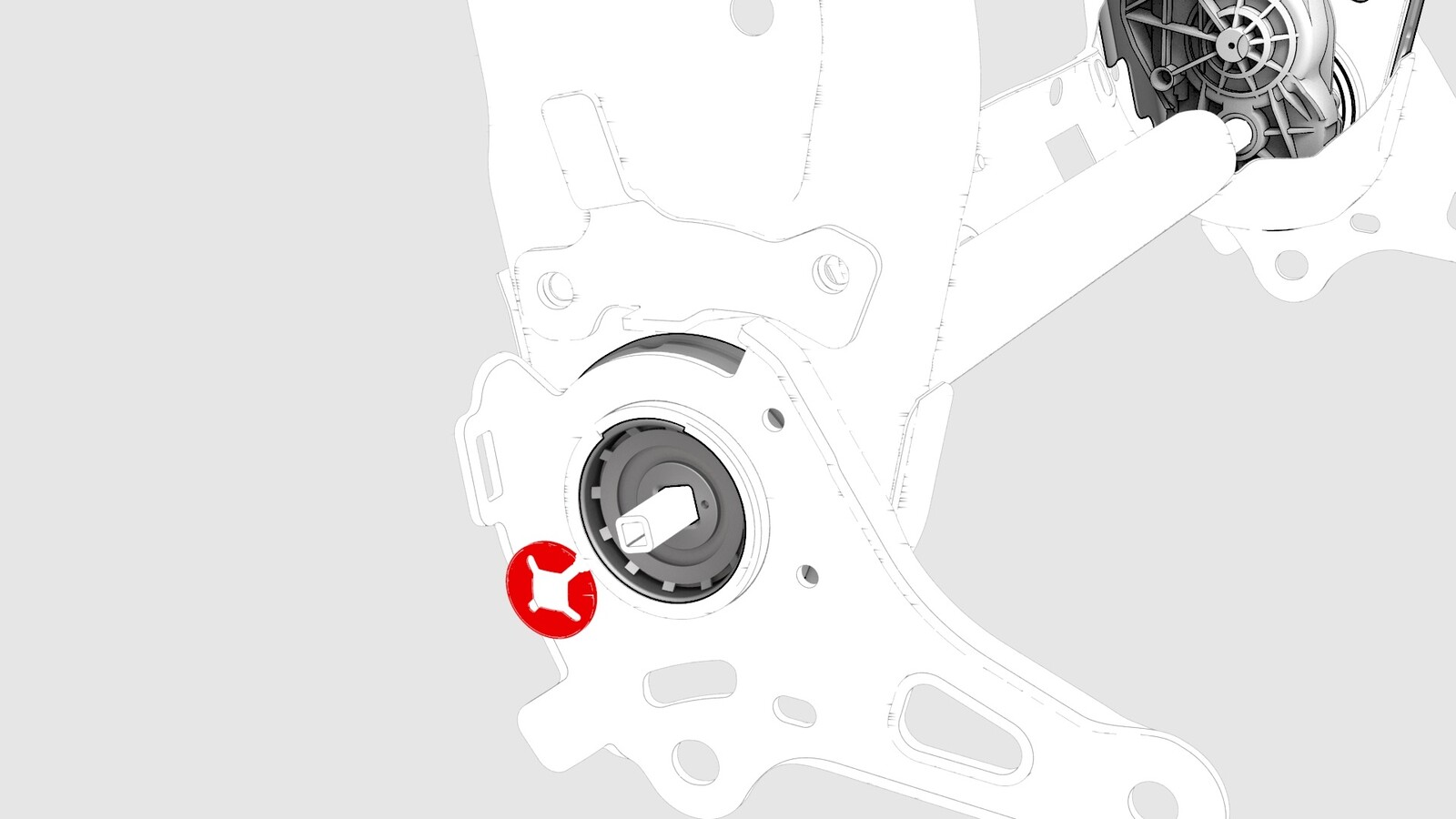

  9. 拆下并弃用将靠背倾角调节管固定到框架的卡子。
  10. 使用橡胶锤敲击卡子此前在靠背倾角调节导管上所处的位置，然后从框架上拆下调节导管。
    注
    可能需要使用橡胶锤多次敲击靠背倾角调节管，才能将其从座椅上拆下。

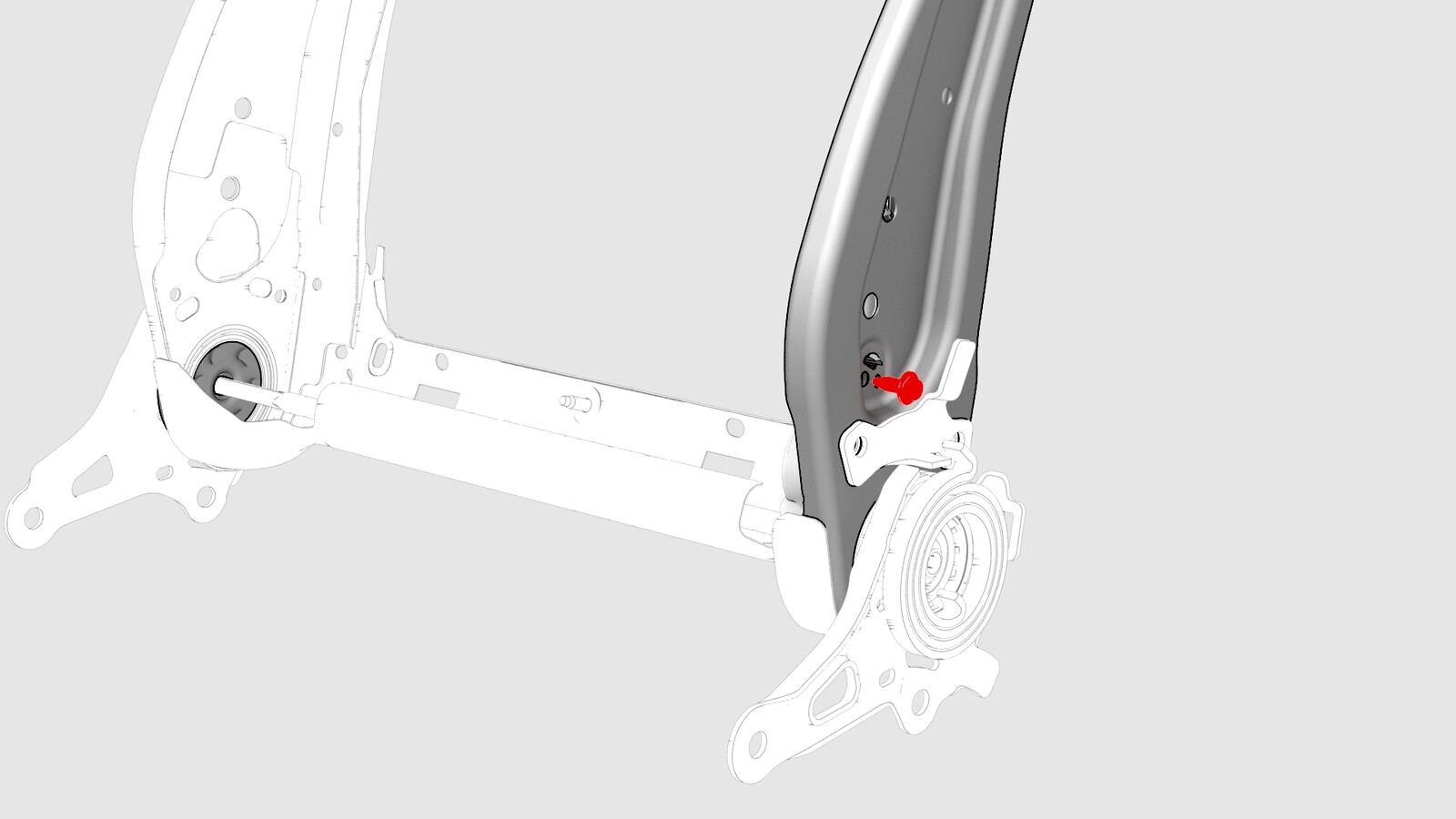

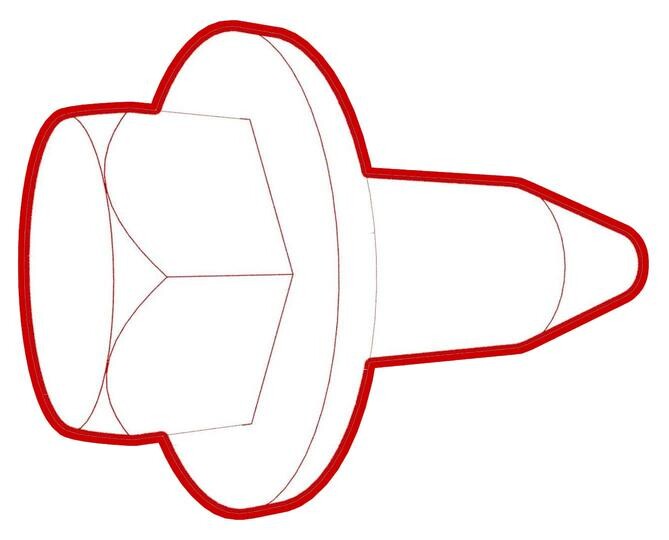

  11. 拆下将靠背倾角调节电机固定到座椅靠背框架的螺栓。

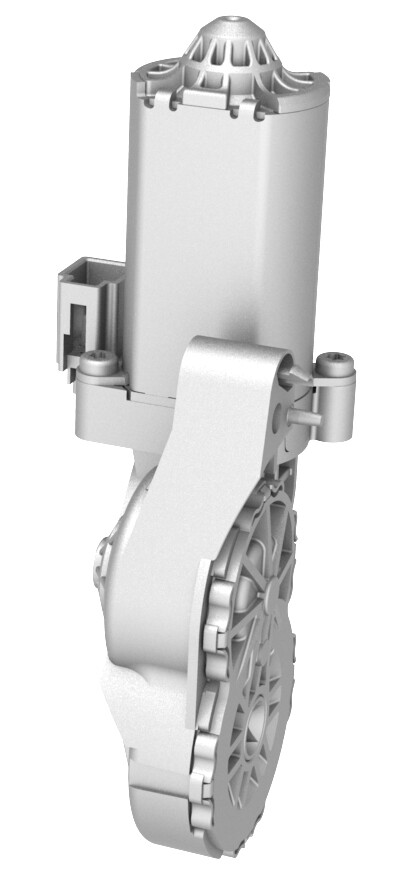

  12. 将靠背倾角调节电机从框架上拆下。

安装

  1. 将靠背倾角调节电机安装到座椅靠背骨架上，然后手动拧紧将电机固定到骨架的螺栓
  2. 将靠背倾角调节导管安装到座椅靠背框架，穿过靠背倾角调节电机，抵达框架的另一侧。
    注
    使用橡胶锤敲击靠背倾角调节导管，以便导管伸出座椅靠背框架 16 毫米。
  3. 在协助下，将新的卡子安装到靠背倾角调节管上。
    注
    使用 12 毫米深套筒和橡胶锤，将卡子敲击到靠背倾角调节导管上。让助手使用另一把橡胶锤反向敲击导管的另一端。
  4. 紧固将靠背倾角调节电机连接到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
  5. 将内侧护板支架安装到左前座椅上。
  6. 安装用于固定侧护板支架的卡子（2 个）。
  7. 安装用于固定左侧座椅安全带锁扣连接器的卡子，然后连接左前座椅锁扣电气连接器。
  8. 安装驾驶位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
  9. 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  10. 安装驾驶位靠背外罩。请参阅 罩 - 靠背 - 驾驶位（带内侧气囊）（拆卸和更换）。
  11. 将腰部支撑总成安装到驾驶位座椅靠背上。请参阅腰部支撑 - 靠背 - 驾驶位座椅（拆卸和更换）。
  12. If servicing the front passenger seat in a North American vehicle:
    1. Remove all objects from the front passenger seat before beginning calibration.
    2. On the vehicle touchscreen, touch Controls (Vehicle Icon) > Software and check the vehicle firmware version. If the vehicle firmware is 2023.2.11 or newer, perform a software reinstall. See 软件重新安装 - 触摸屏. If the vehicle firmware is not 2023.2.11 or newer, update the vehicle firmware. See 软件更新.
    3. Locally connect a laptop with Toolbox 3 to the vehicle. See Toolbox（连接和断开）.
    4. Unlock the vehicle gateway. See 网关（解锁）.
    5. In Toolbox, click on the Actions tab, and then search for "OCS".
    6. Run the PROC_OCS1P_SELF-CALIBRATIONvia Service Mode Plus:Safety & Restraints ➜ Seats ➜ OCS1P Self Capacitance Calibrationvia Toolbox:(link) routine.
    7. Click on the Actions tab, and then search for "Seat calibration".
    8. Run the PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link) routine.
    9. Disconnect Toolbox and remove the laptop from the vehicle.
  13. 通过触摸屏校准驾驶位座椅、方向盘和后视镜。
    注
    点击Controls > Service > Driver Seat, Steering & Mirrors Calibration，然后点击Start。等待例行程序完成。
