饰件 - 通风口（拆卸和更换）

校正代码 14057502 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 饰件 - 通风口（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将通风口饰件固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下左侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  2. 拆下 LH 和 RH 气流端盖。请参阅端盖 - 气波 - 左侧（拆卸和更换）。
  3. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。

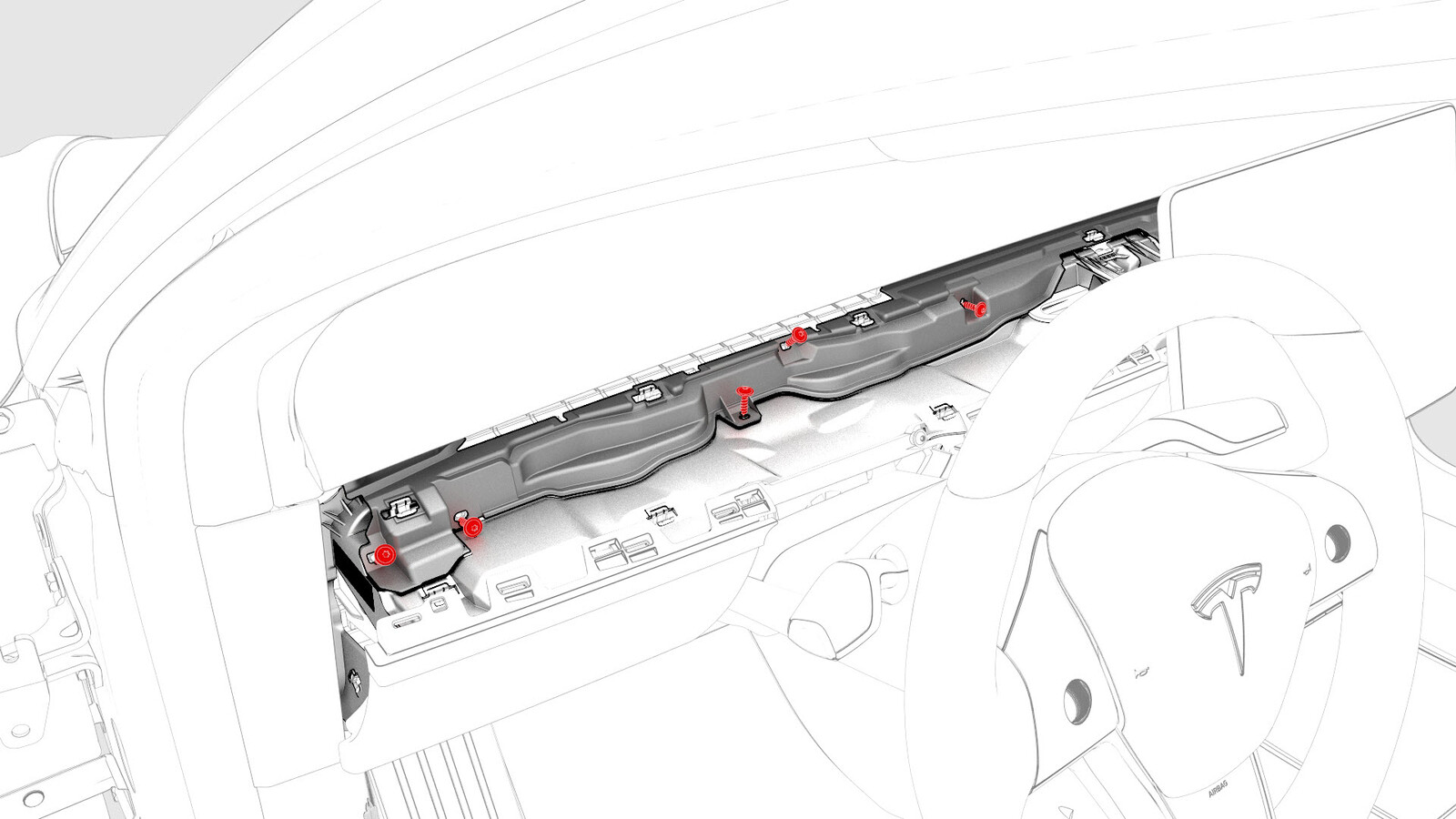

  4. 拆下用于固定通风口饰件 LH 侧的螺钉。
    2.3 Nm (1.7 lbs-ft)

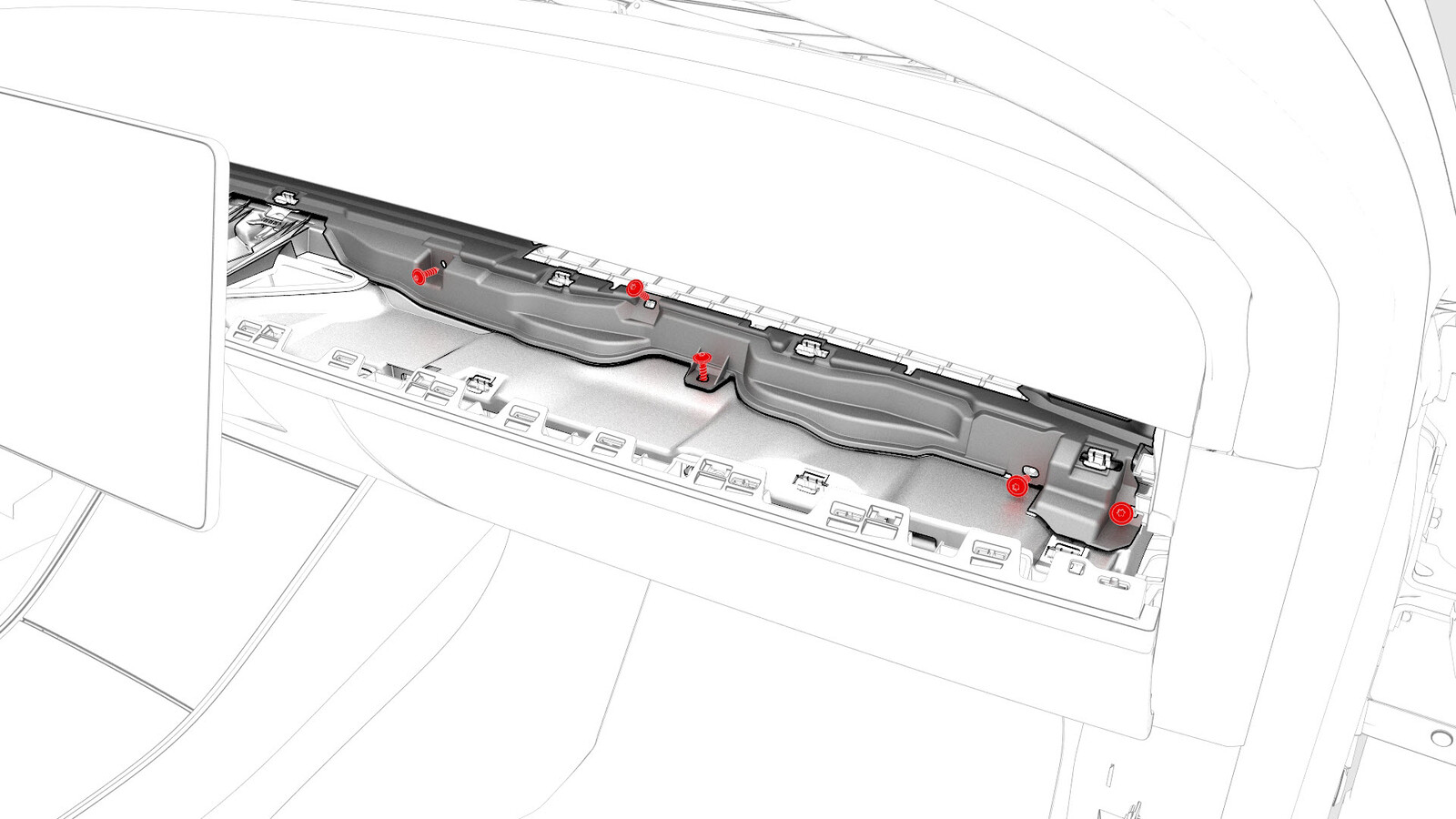

  5. 拆下用于固定通风口饰件 RH 侧的螺钉。
    2.3 Nm (1.7 lbs-ft)

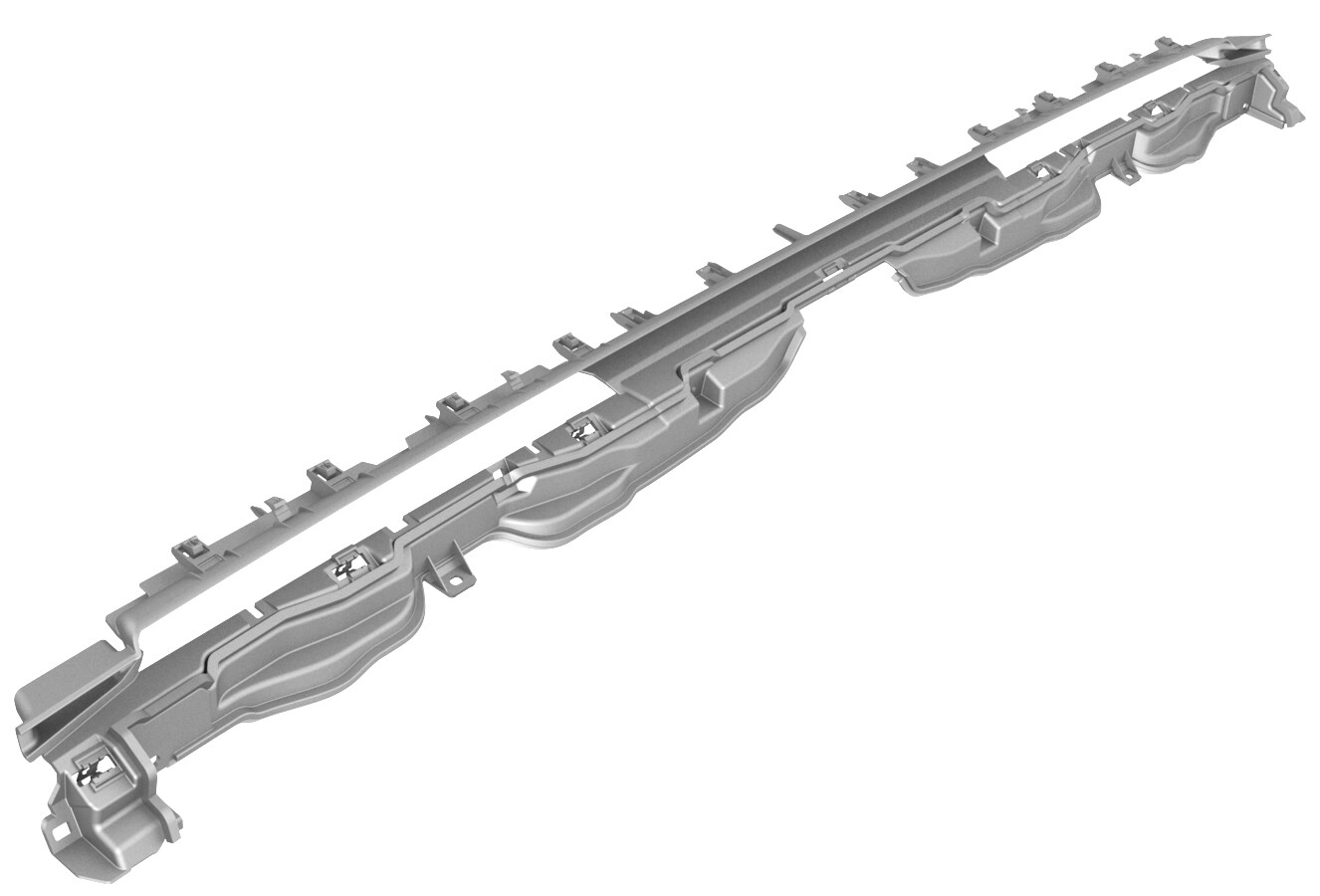

  6. 松开用于固定通风口饰件的夹子 (x16)，然后将饰件向前拉动至车辆后侧，以便将其拆下。
    注
    必须轻微抬起顶垫，以便能插入饰板工具，然后松开夹子。

安装

安装程序与拆卸程序相反。
