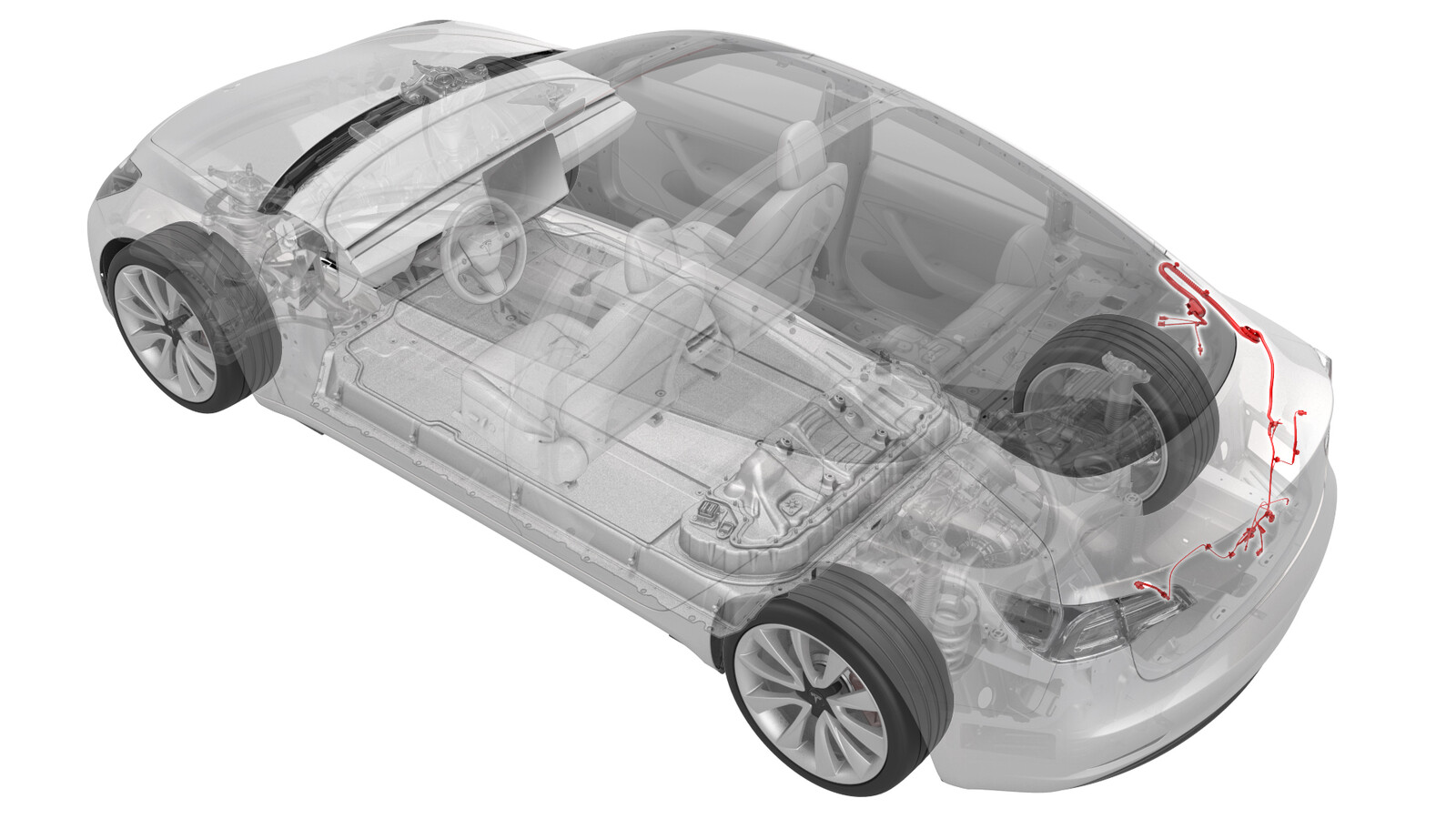

线束 - 后备箱(拆卸和更换)

校正代码 17104502 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 20 日:将重置 DAS 添加到了程序中。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 打开所有 4 个车门,降下所有 4 个车窗。
  2. 将两个前排座椅向前移动。
  3. 打开掀背尾门。
  4. 拆卸第二排右侧座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  5. 松开将右侧纵梁饰板固定到车辆的卡子,然后让纵梁挂在系带上。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  6. 拆下右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  7. 松开将右侧 C 柱后部饰板固定到车身的卡子和锁片,然后将此饰板移至一旁。
    Informational PurposesAn informational icon, calling your attention
    座椅安全带仍固定在 C 柱后部饰板上。

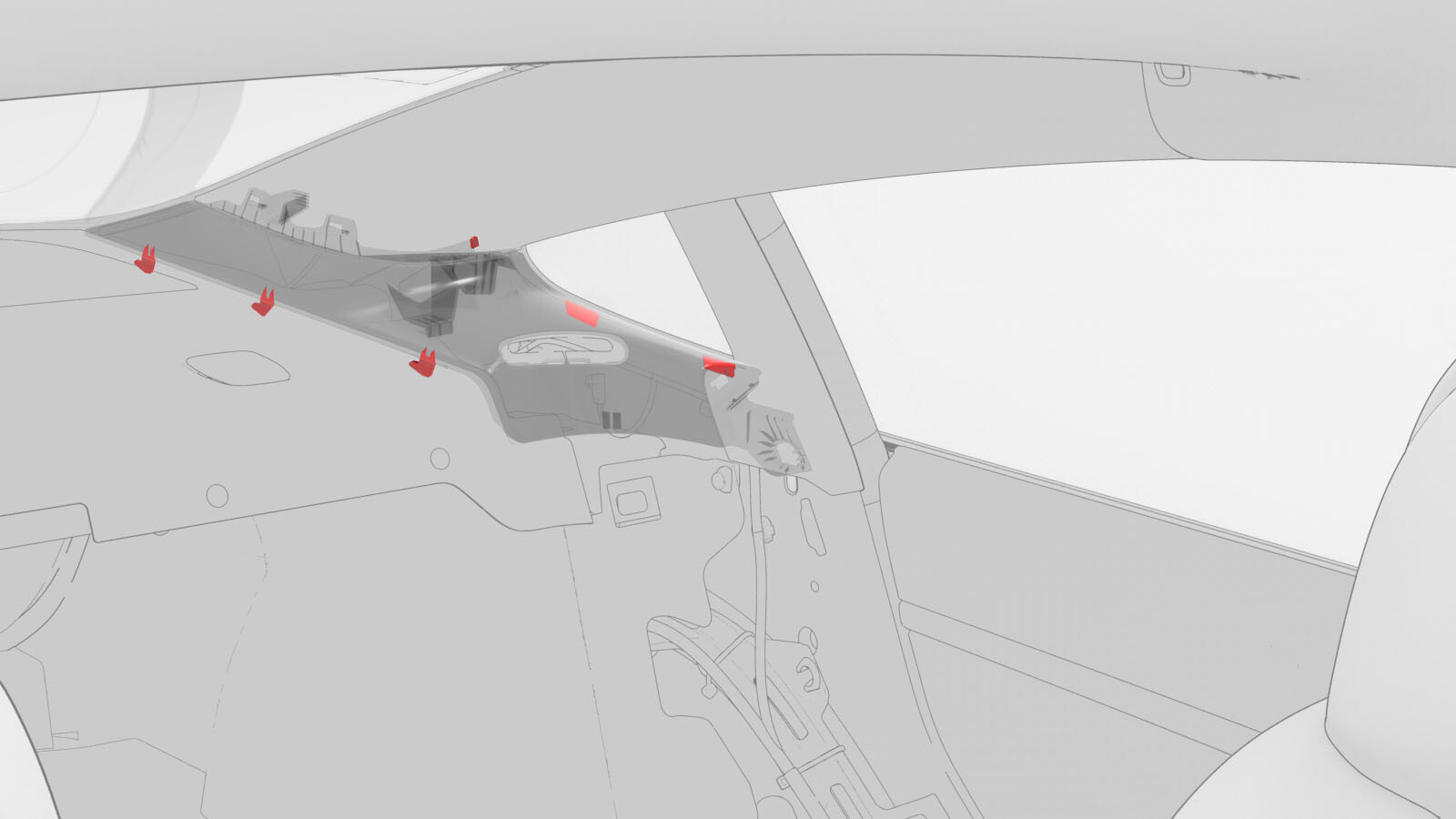

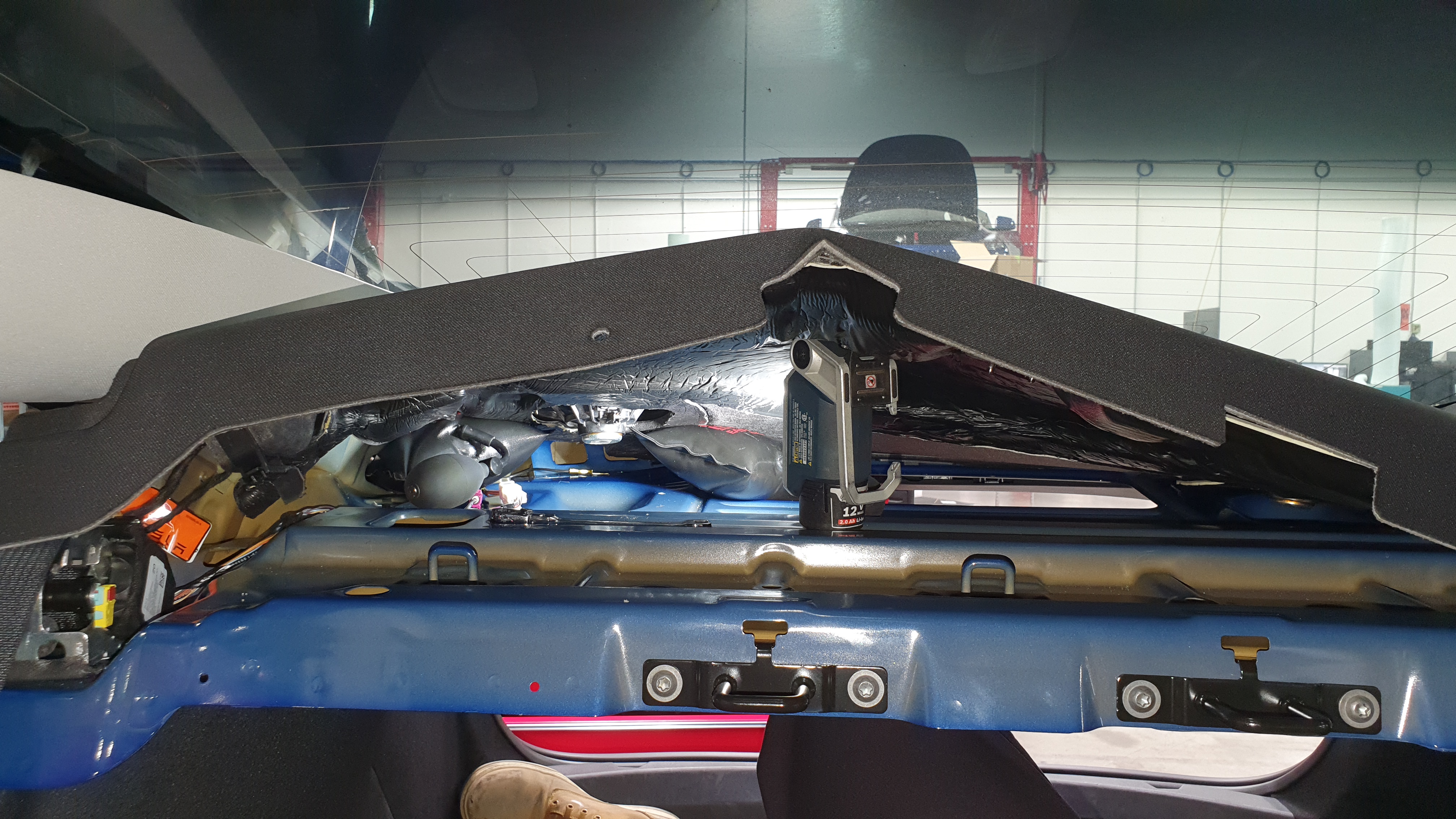

    图 1. 左侧如图所示;右侧类似
  8. 松开将杂物盘饰板固定到车身的卡子。
  9. 小心地将充气气囊(2 个)放置在后备箱盖与杂物盘之间,以便操作后备箱盖线束。
  10. 断开后备箱电气线束连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    根据需要移动并调节杂物盘,以便接触连接器。
  11. 拆卸将接地带固定到车身的螺栓。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在背光灯玻璃和除霜器格栅附近使用手动工具时,请谨慎操作。
  12. 检查接地带螺栓的截面:

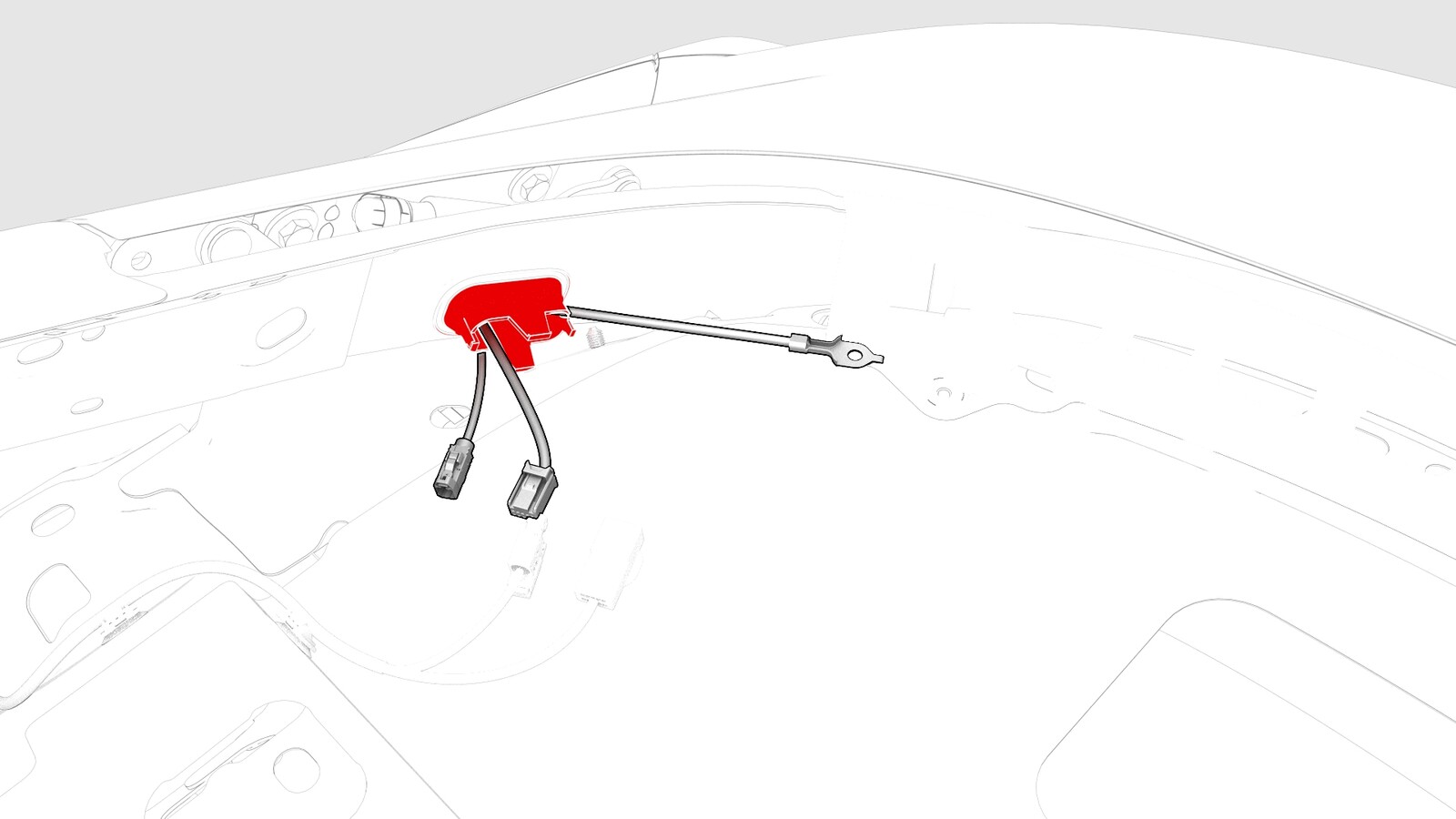

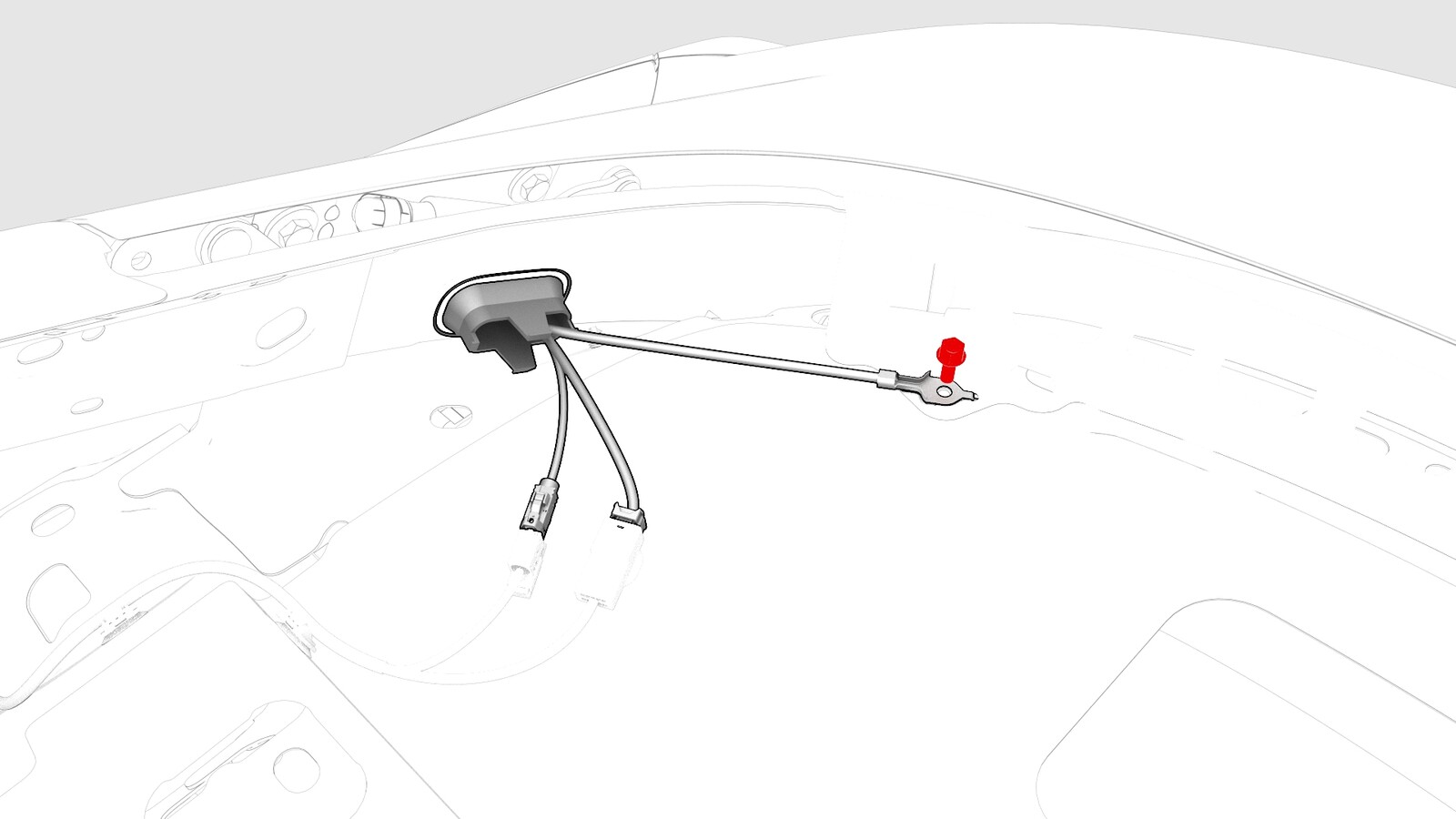

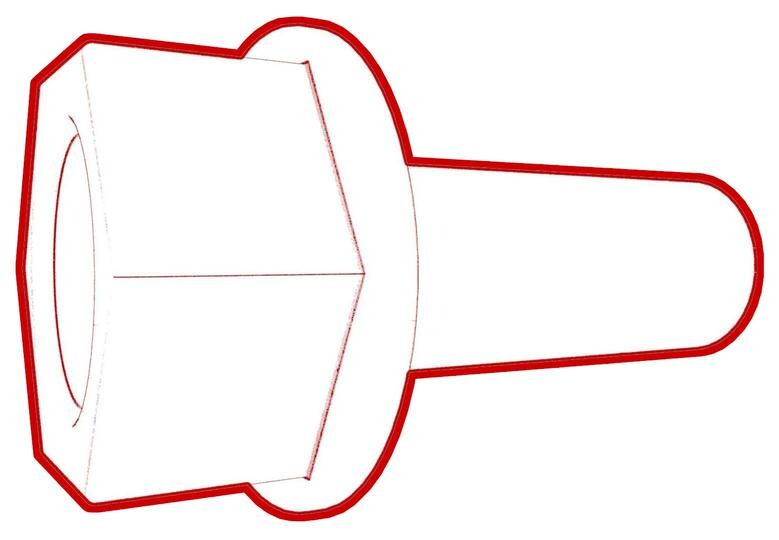

    图 2. 三角螺栓轴
    • 如果螺栓截面为三角形,则应弃用并使用常规螺栓 (1447438-00-A) 进行安装。
    • 如果螺栓截面为圆形,则将螺栓置于一旁以备再次使用。

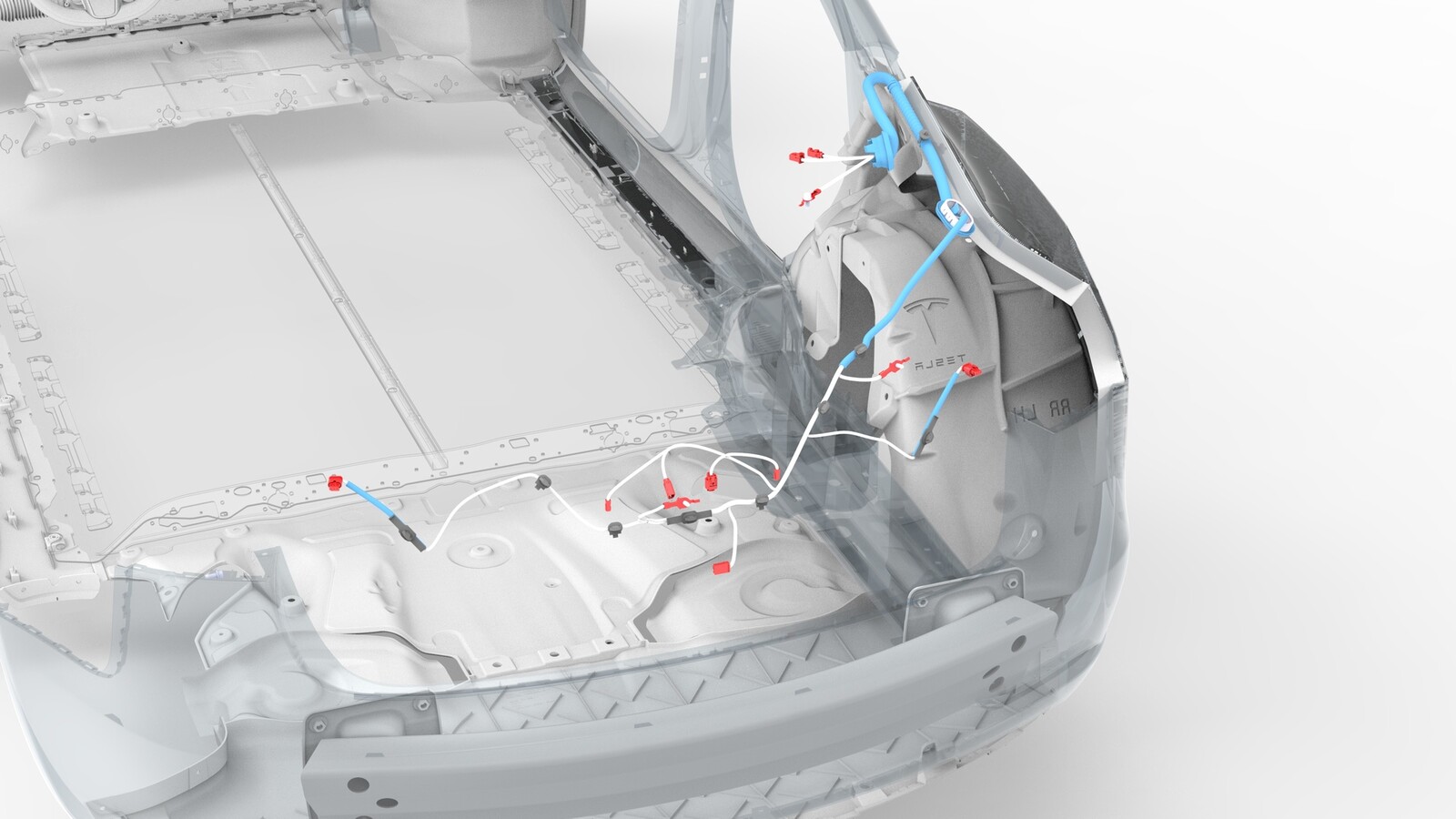

  13. 将后备箱电气线束推过隔板。
  14. 拆卸后备箱饰板。请参阅饰板 - 盖 - 后备箱(拆卸和更换)
  15. 断开后备箱左右车灯连接器。

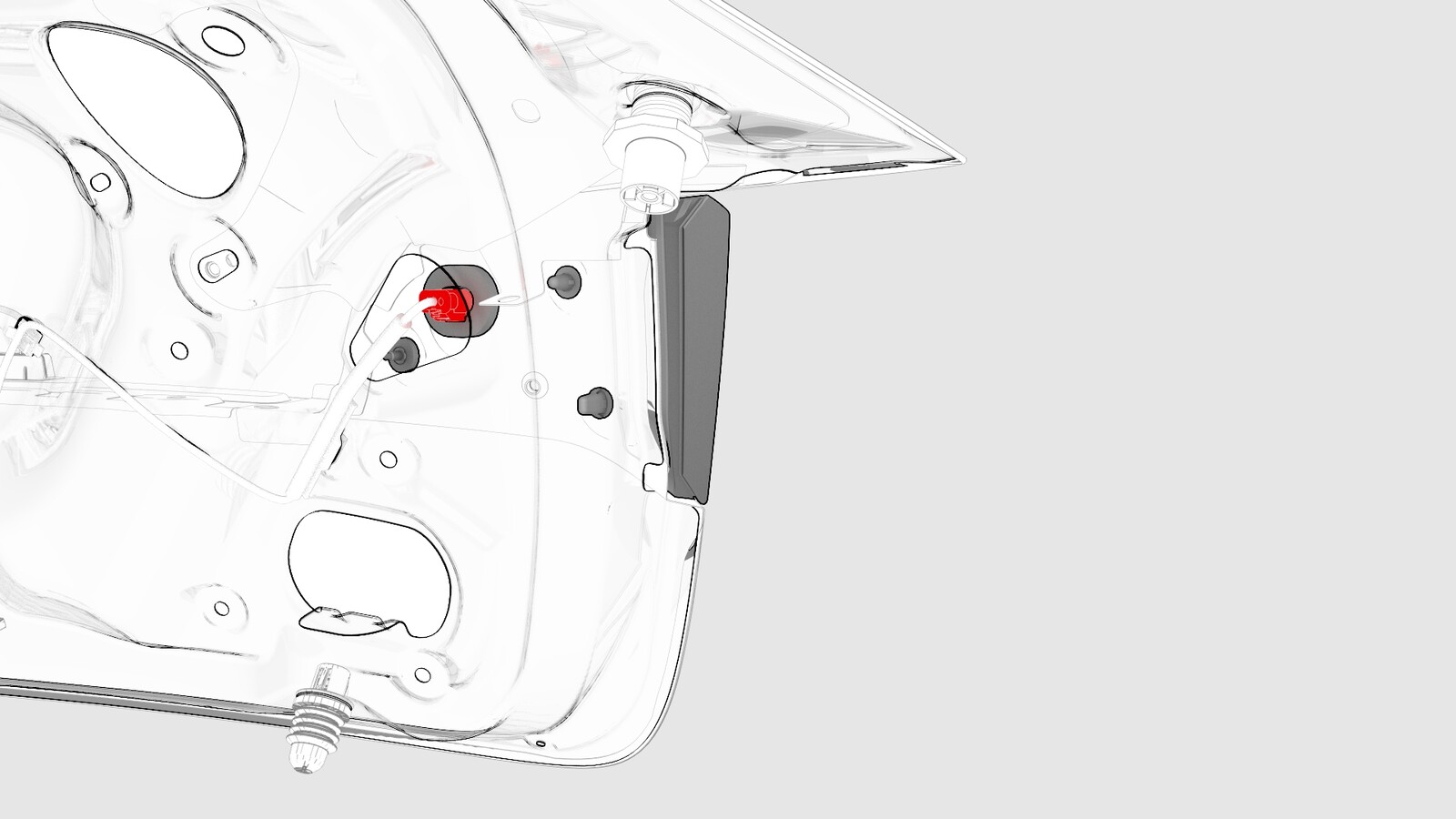

    图 3. 左侧
    图 4. 右侧

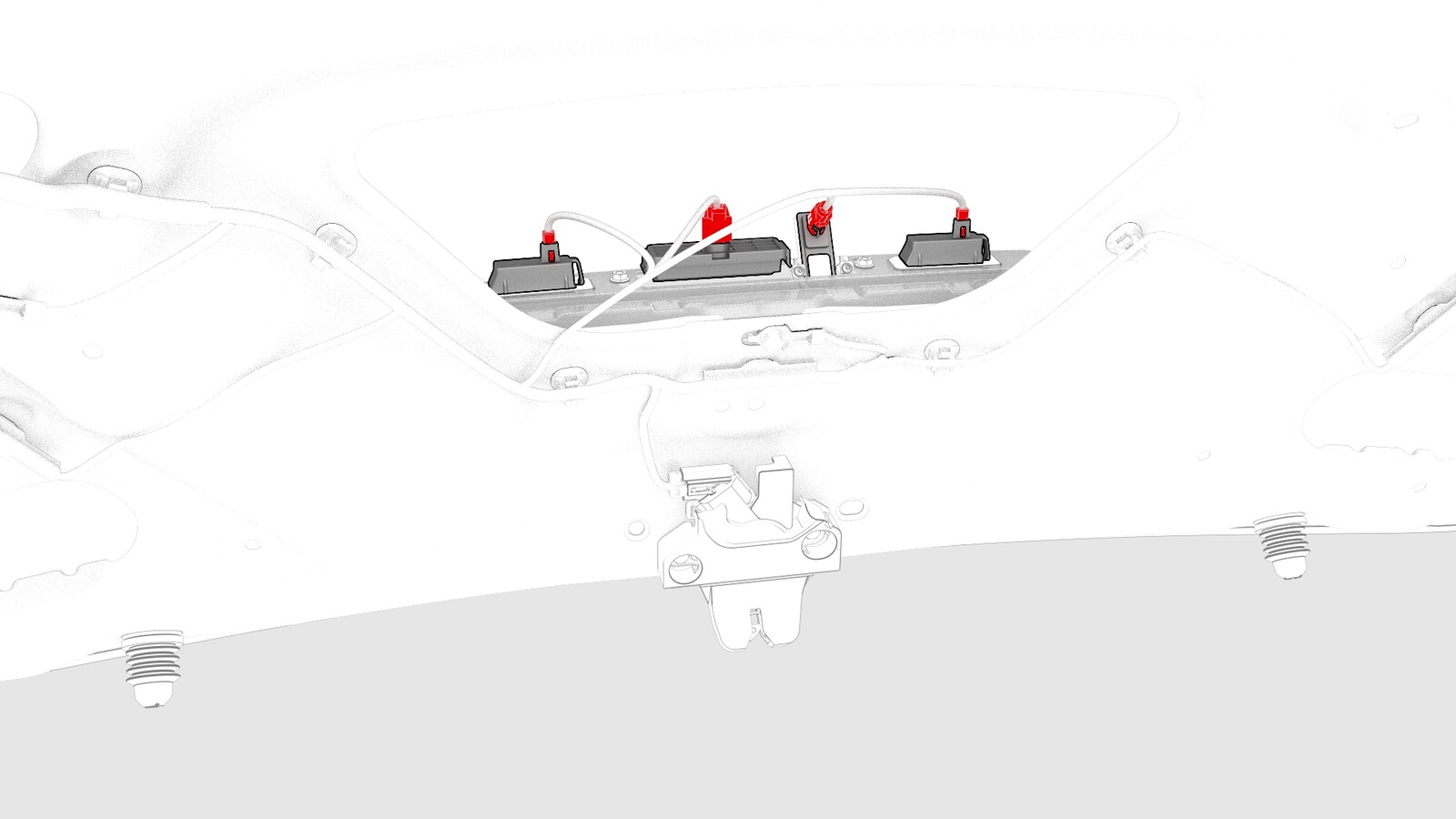

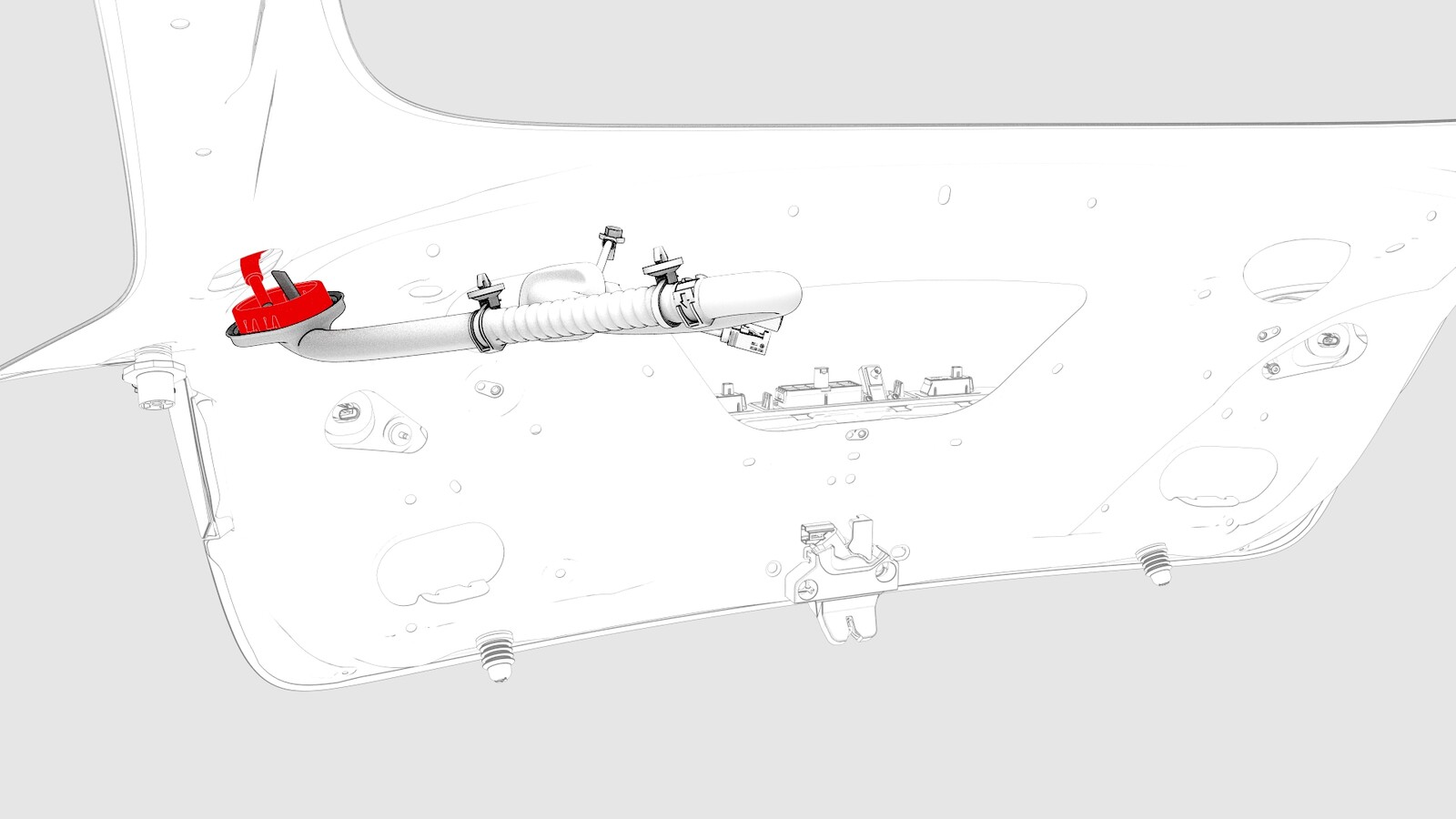

  16. 断开后视摄像头连接器、后备箱把手连接器以及车牌灯左右连接器。

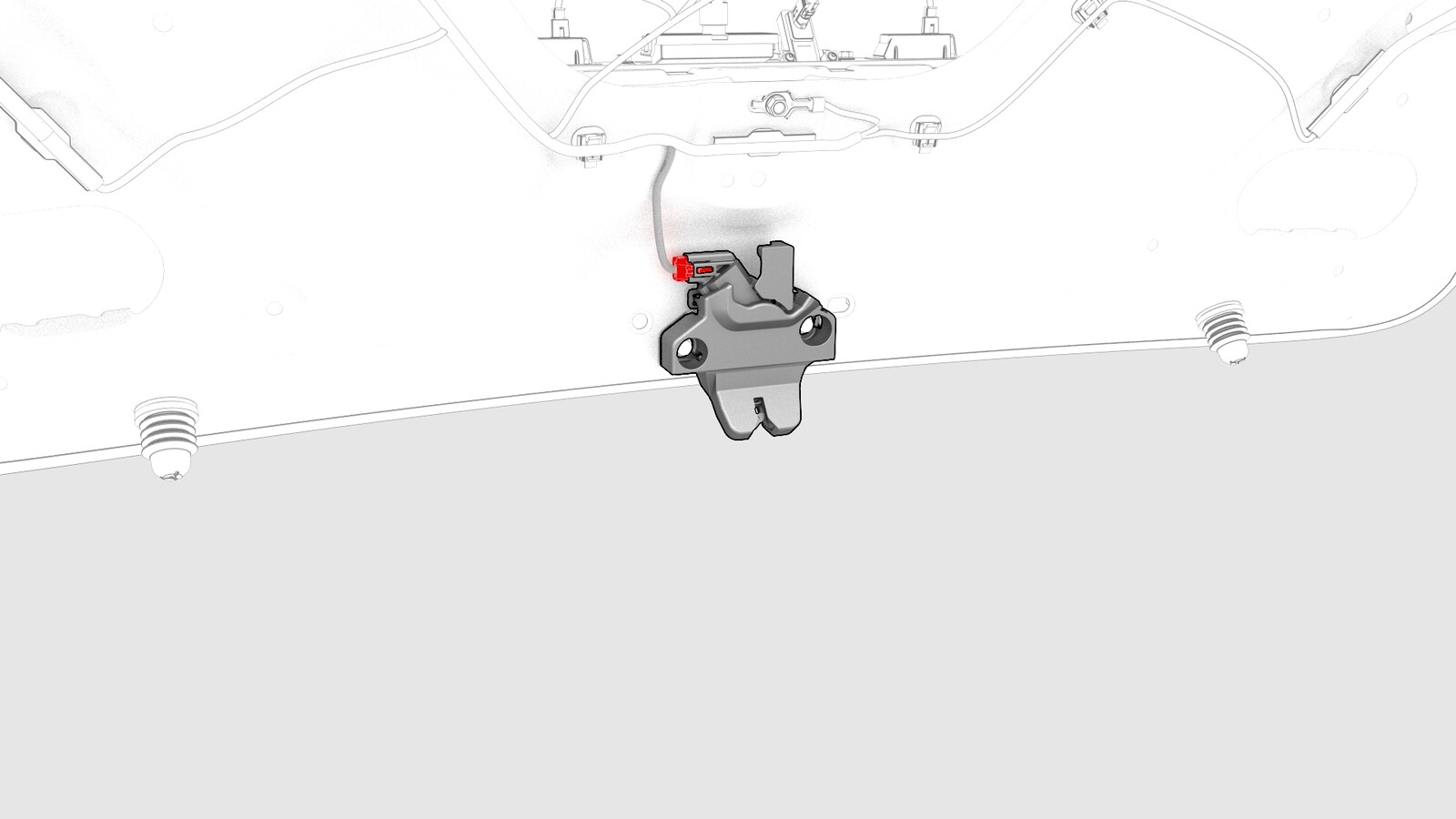

  17. 断开后备箱闩锁连接器。
  18. 拆卸将后备箱电气线束接地带固定到后备箱盖的螺栓(2 个)。
  19. 检查接地带螺栓的截面:

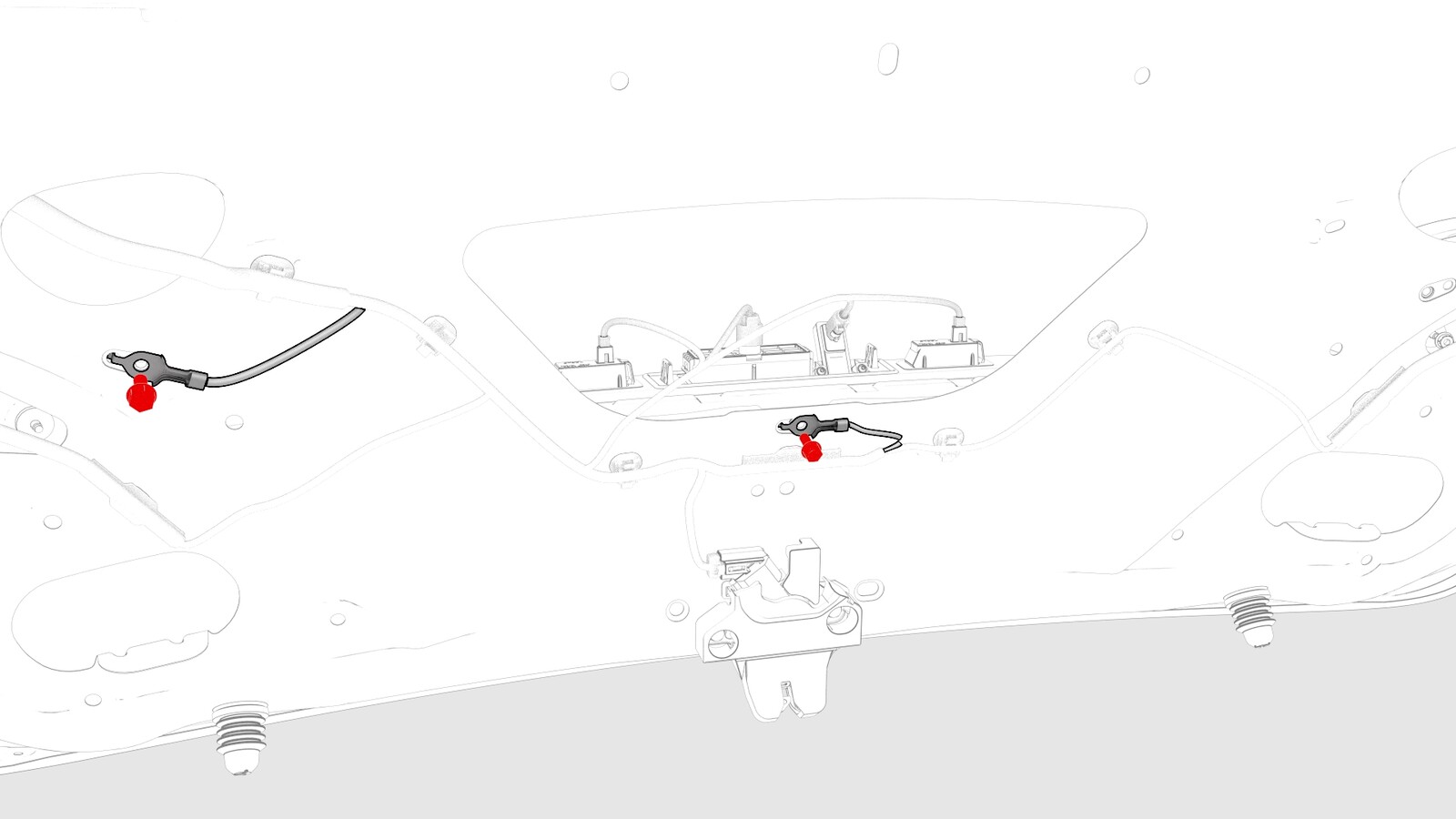

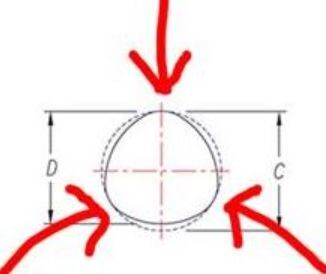

    图 5. 三角螺栓轴
    • 如果螺栓截面为三角形,则应弃用并使用常规螺栓 (1447438-00-A) 进行安装。
    • 如果螺栓截面为圆形,则将螺栓置于一旁以备再次使用。
  20. 松开将后备箱线束固定到后备箱盖的夹子。

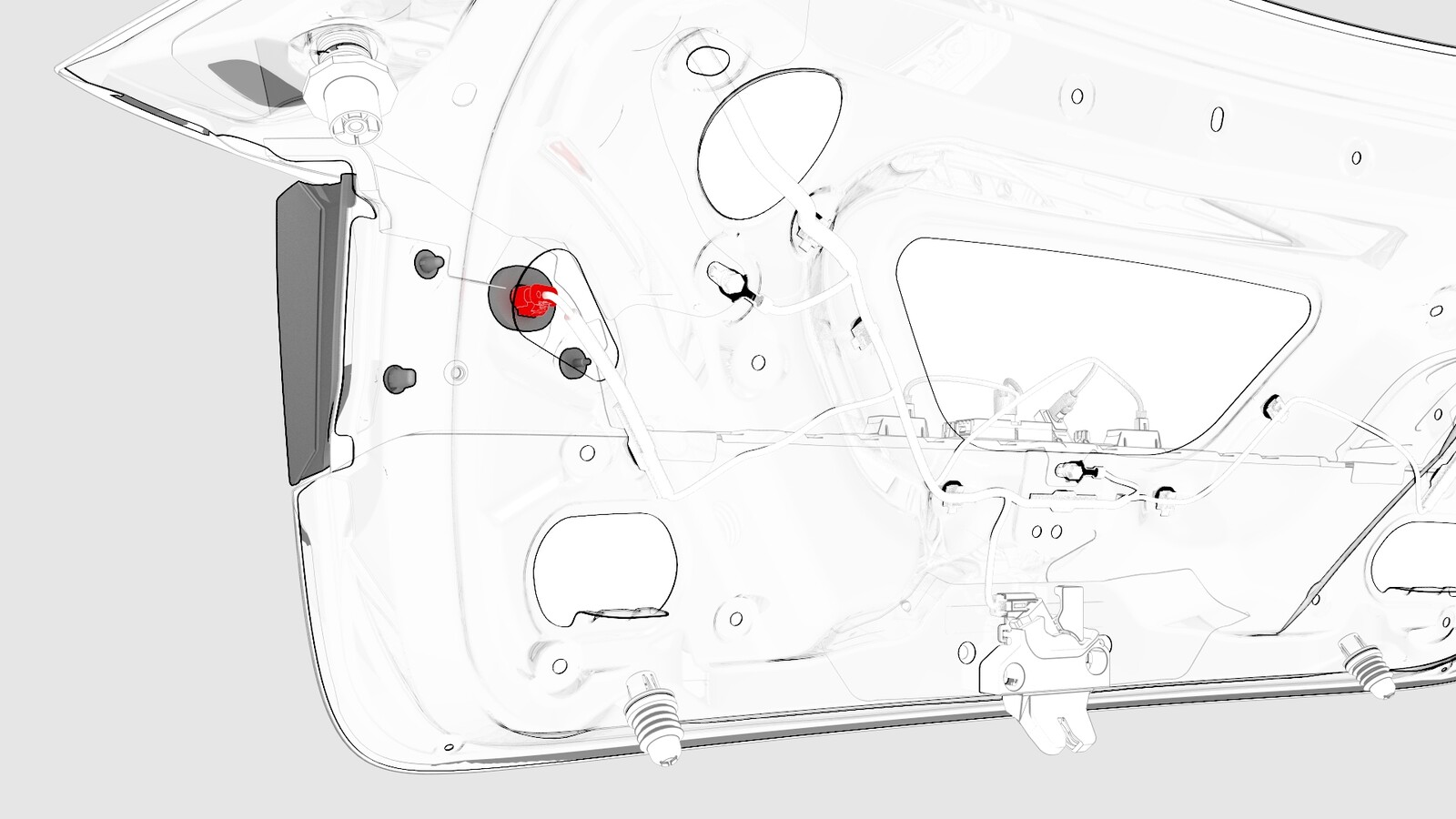

  21. 松开将索环固定到后备箱隔板的卡子,然后将线束推过后备箱隔板并推出后备箱盖。

安装

Informational PurposesAn informational icon, calling your attention
为了防止程序中出现其他问题,务必按照所示顺序执行步骤。
  1. 穿过后备箱隔板,移入后备箱电气线束,然后紧固将索环固定到后备箱隔板的卡子。
  2. 紧固将后备箱电气线束固定到后备箱盖的夹子。
    Informational PurposesAn informational icon, calling your attention
    从索环开始向下操作至主要支路,再到较小的支路,紧固夹子时解开并放松线束。然后紧固将橡胶护套固定到后备箱盖外侧的夹子(2 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保索环与两个夹子之间的橡胶护套没有扭曲或弯曲。
  3. 安装将后备箱电气线束接地带固定到后备箱盖的螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
  4. 将后备箱电气线束与后备箱闩锁连接器相连。
  5. 将后备箱电气线束与车牌灯左右连接器、后备箱把手连接器和后视摄像头连接器相连。
  6. 将后备箱电气线束连接到后备箱左右车灯连接器。
    图 6. 右侧
    图 7. 左侧
  7. 安装后备箱饰板。请参阅饰板 - 盖 - 后备箱(拆卸和更换)
  8. 穿过隔板,移入后备箱电气线束,然后紧固将索环固定到隔板的卡子。
  9. 确认线束的橡胶护套位置正确,没有扭曲或弯曲。

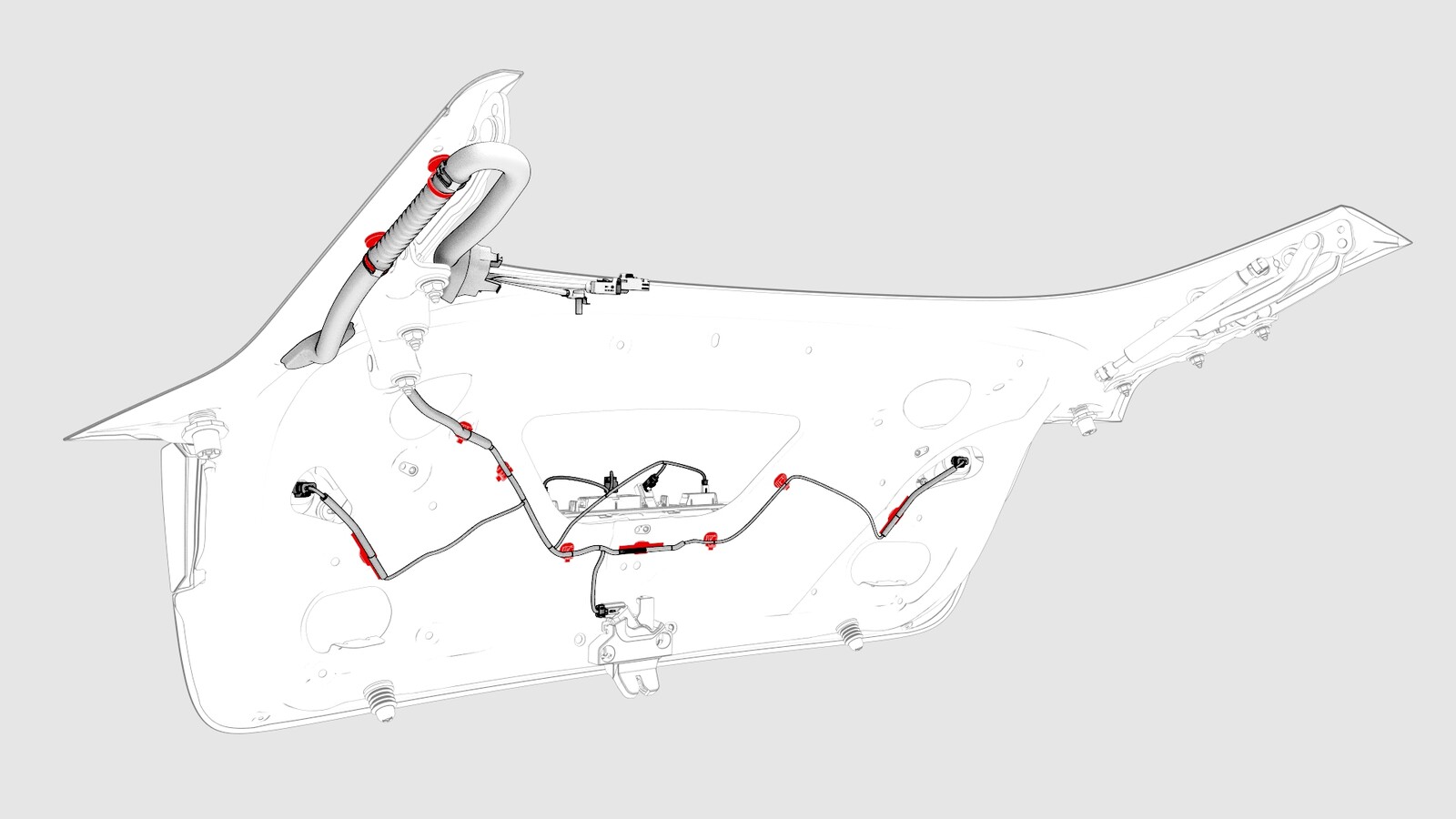

    图 8. 正确安装的线束与安装前扭曲的线束的对比。
  10. 安装将接地带固定到车身的螺栓。
    8 Nm (5.9 lbs-ft)
  11. 连接后备箱电气线束连接器。
  12. 如果车辆上出现后置摄像头警报,请执行这些子步骤,重置 DAS。
    1. 启用“维护模式”。请参阅维护模式
    2. 在触摸屏上,点击Service Mode (wrench icon) > Driver Assist > Cameras > Reset DAS,然后等待例行程序完成。
    3. 禁用“维护模式”。请参阅维护模式
  13. 从杂物盘上拆下充气气囊,然后安装将杂物盘饰板固定到车身的卡子。
  14. 将右侧 C 柱后部饰板移入位,然后安装将 C 柱后部饰板固定到车辆的卡子和锁片。
    Informational PurposesAn informational icon, calling your attention
    首先将后部锁片滑入杂物盘。
  15. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  16. 安装右侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  17. 安装第二排右侧座椅侧部承梁,然后展开第二排右侧座椅靠背。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  18. 将前排两个座椅移回原位。
