USB 集线器 - 中控台 - 前 (2.0)(拆卸和更换)

校正代码 21260412 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 20 日:添加了用起子穿过槽孔松开夹子的步骤。
图 1. 图示为 Model 3;Model Y 与之类似
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

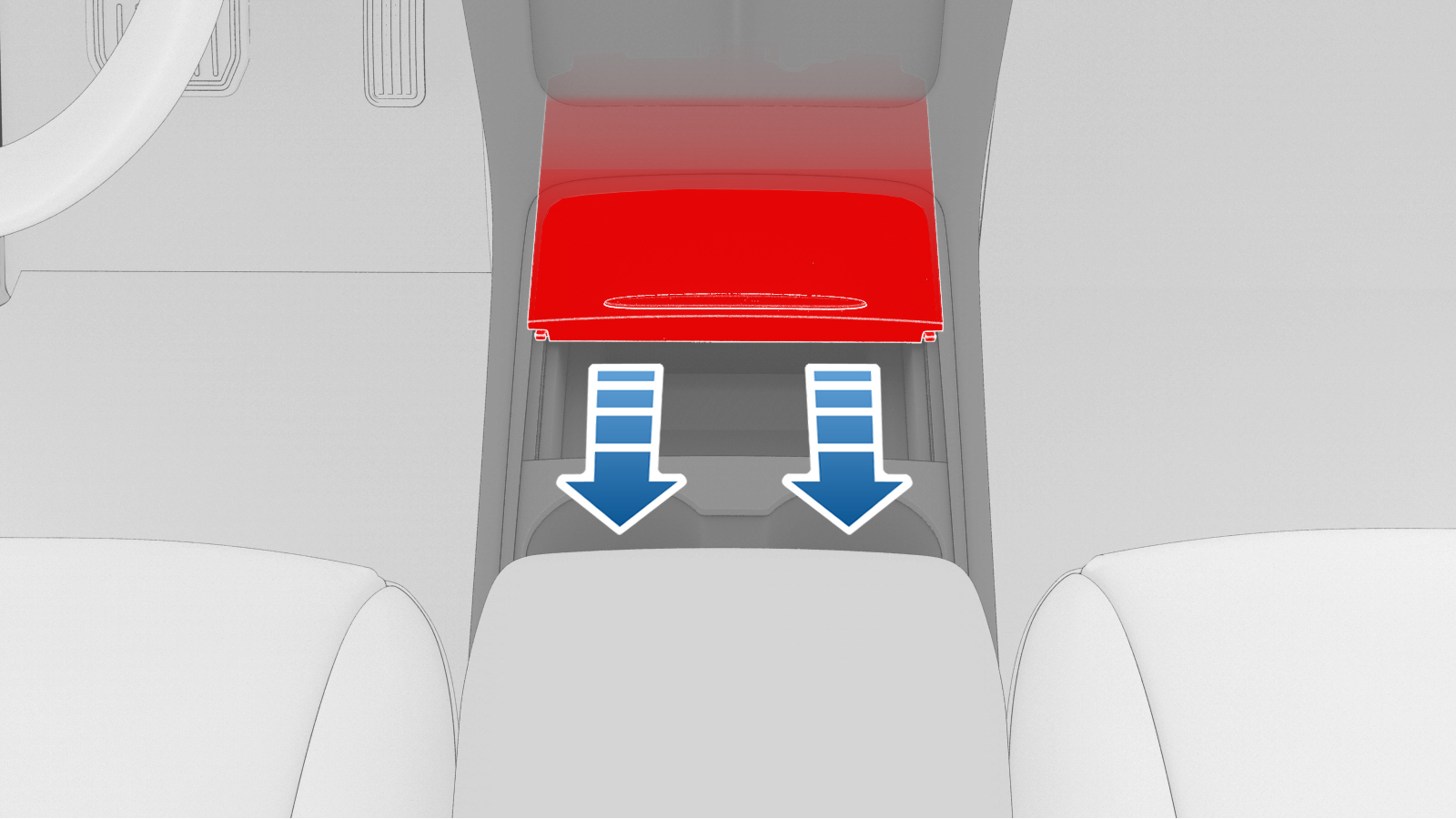

  1. 打开中控台滑动箱盖。

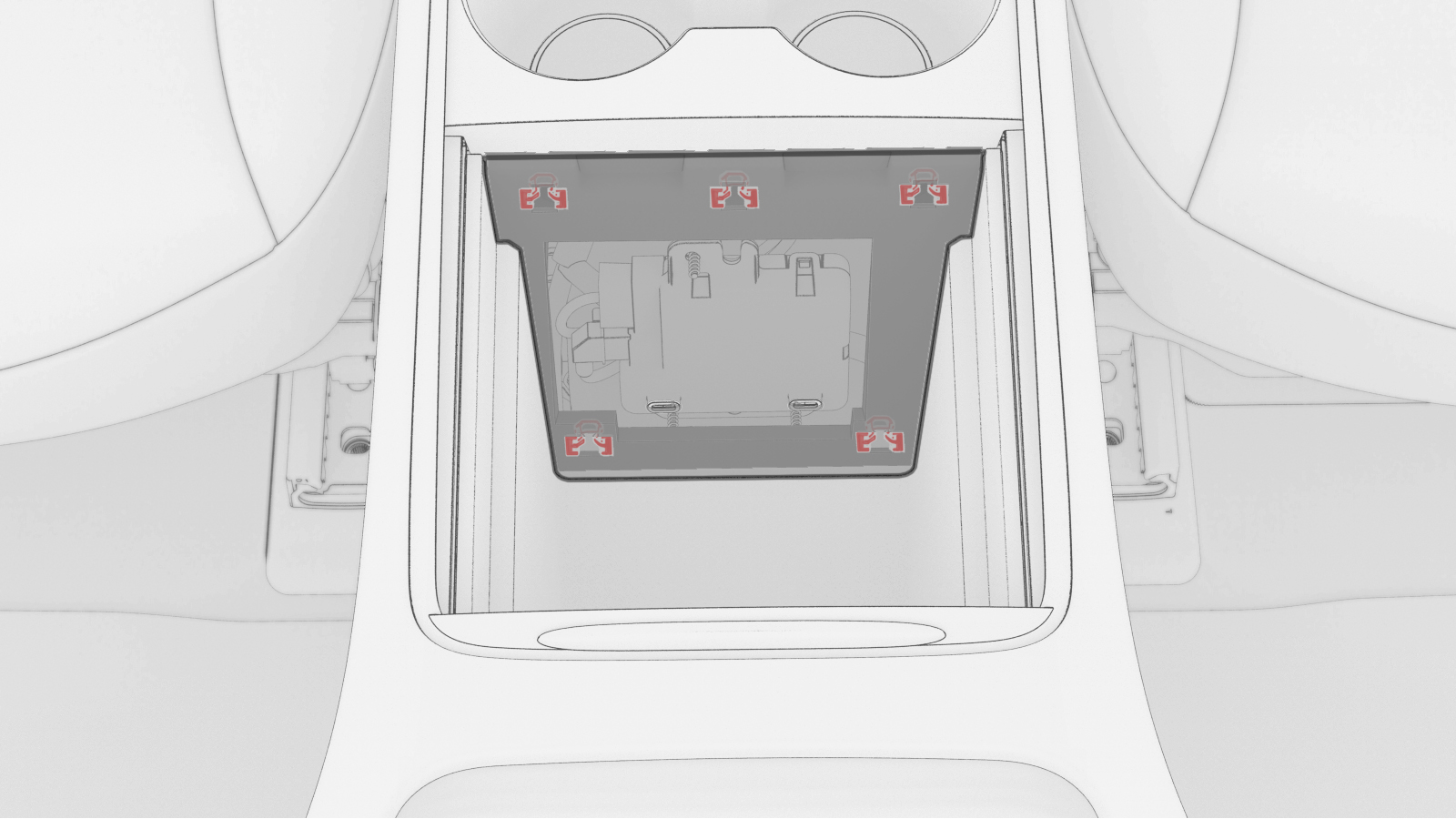

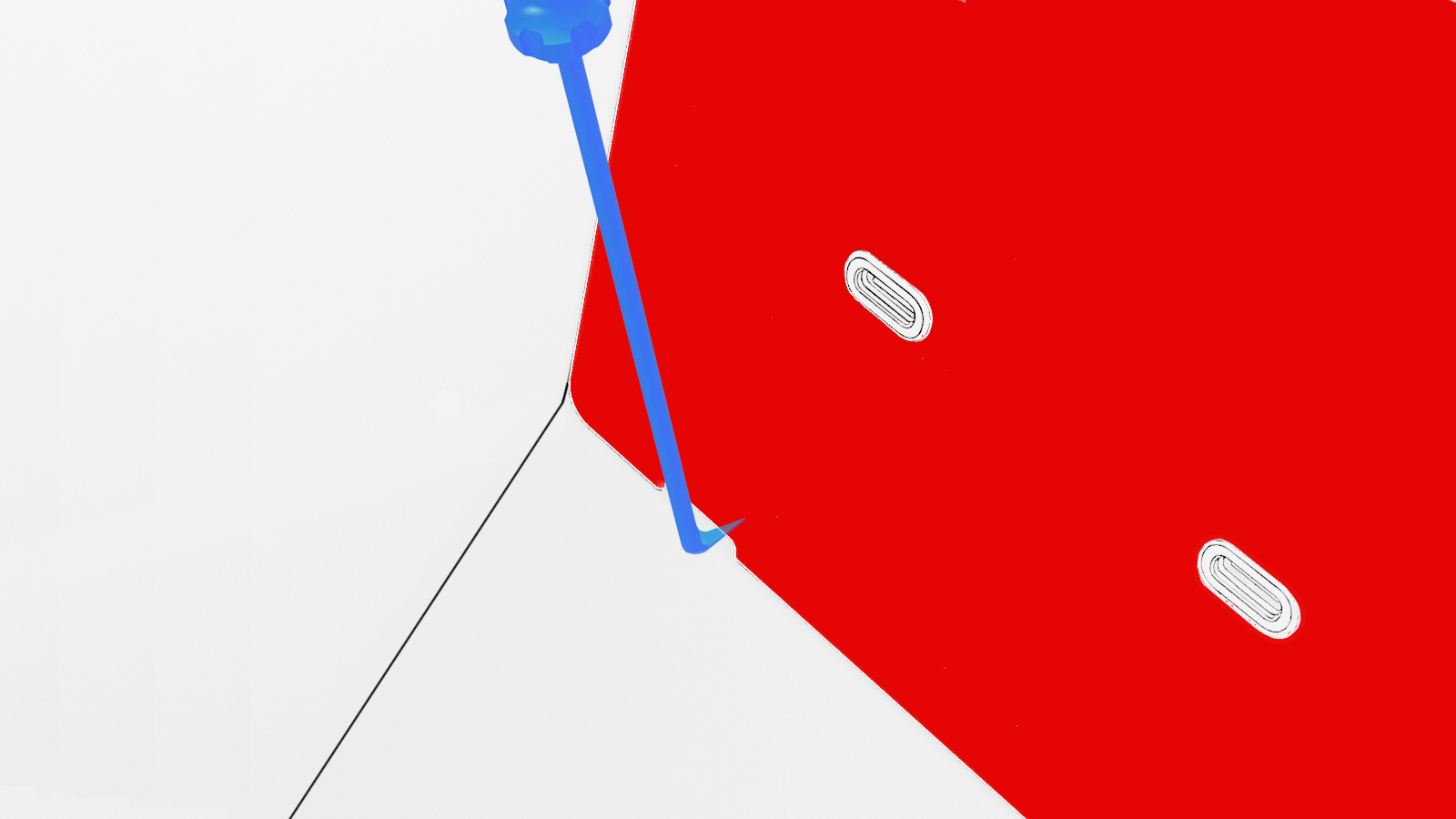

  2. 用起子穿过插槽松开卡子(2 个),然后松开将 USB 集线器底部固定到中控台的剩余卡子(3 个)。

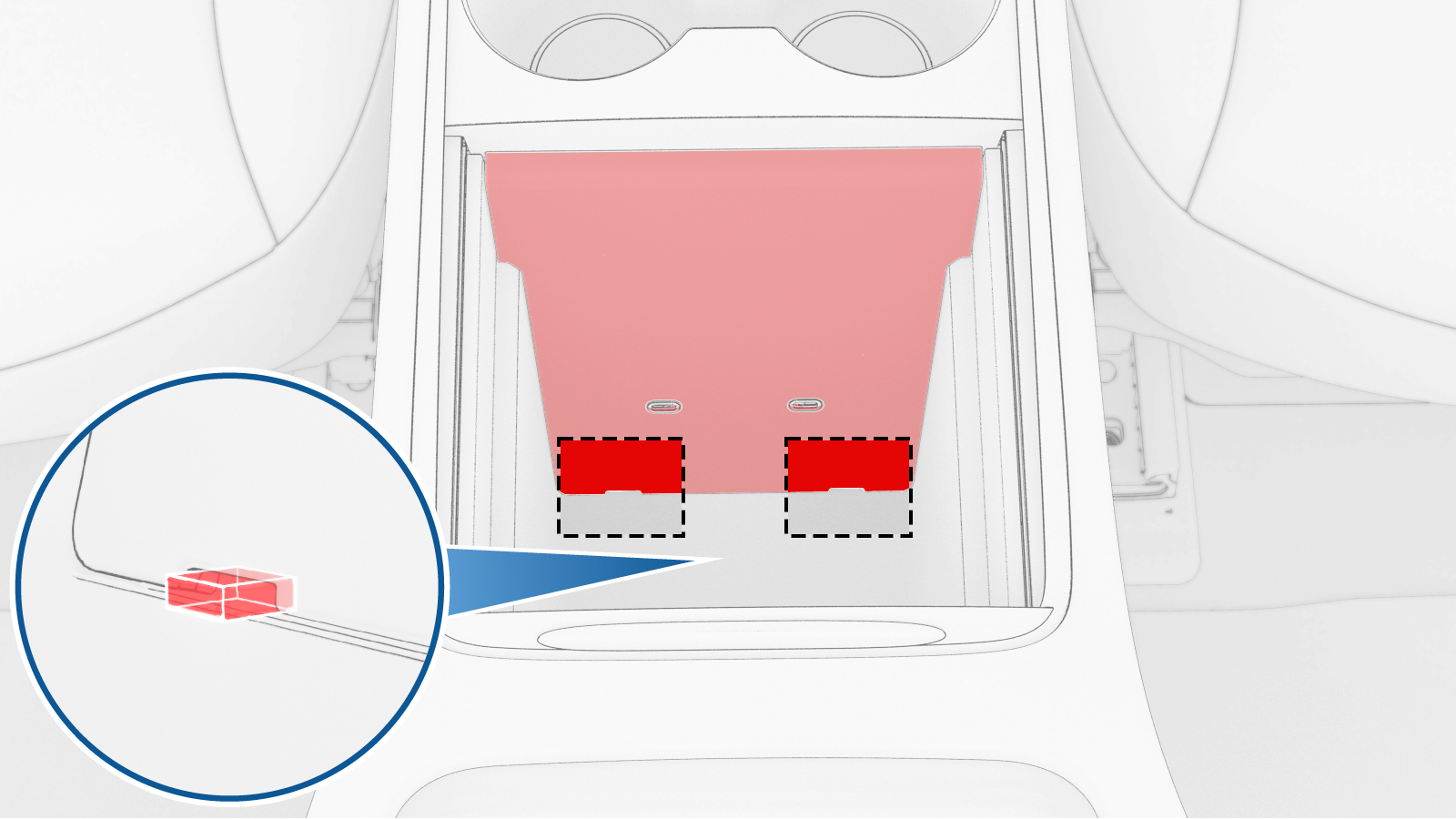

  3. 断开 USB 集线器连接器(2 个)的电气线束,然后将 USB 集线器从中控台上拆下。

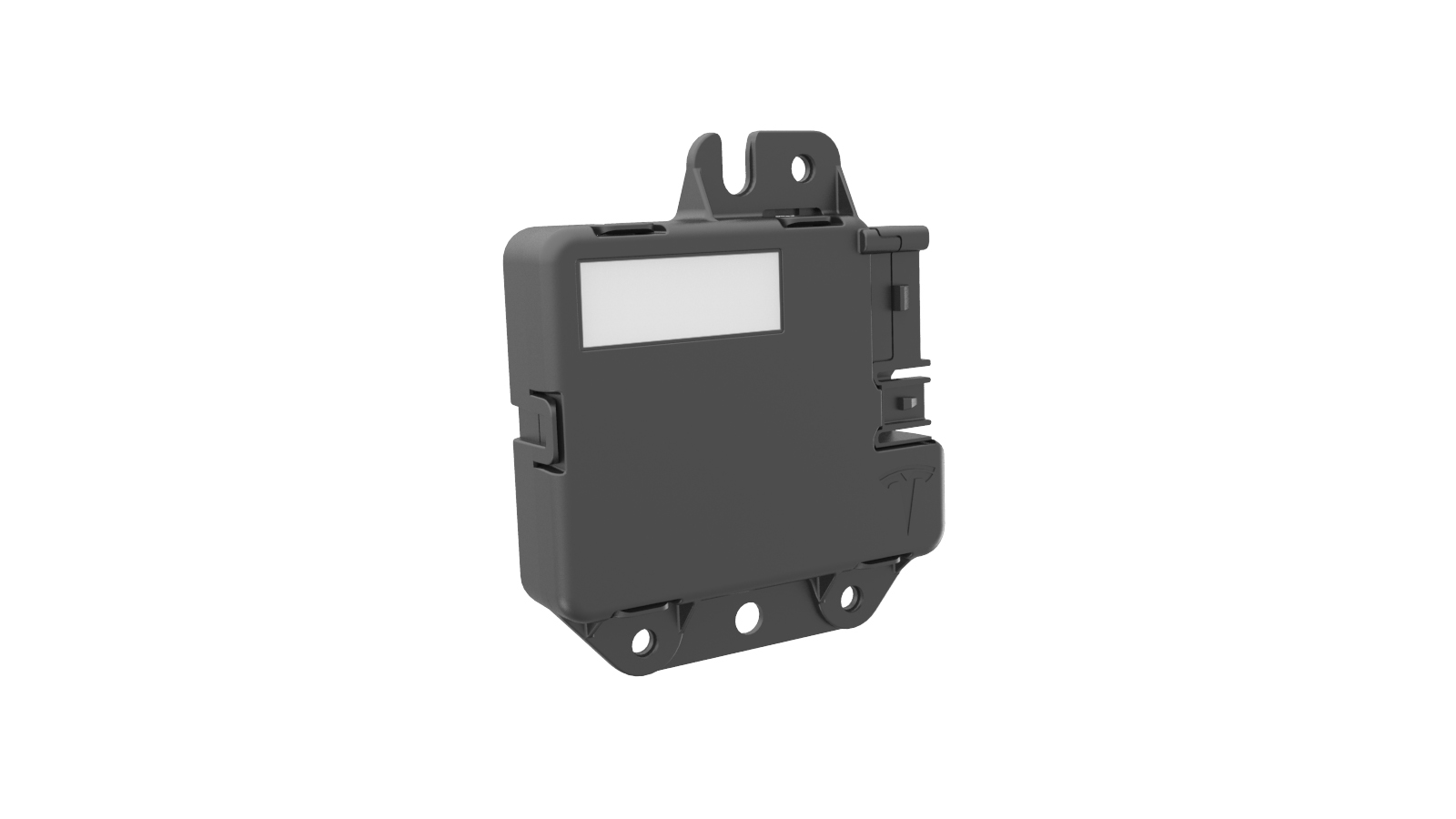

  4. 拆卸将 USB 集线器固定到 USB 面板的螺钉(3 个),然后将集线器从面板上拆下。

安装

  1. 将 USB 集线器安装到 USB 面板上,然后安装将集线器固定到面板的螺钉。
    1.1 Nm (.8 lbs-ft)
  2. 将 USB 集线器放到中控台储物箱中,然后将电气线束连接到 USB 集线器连接器(2 个)。
  3. 将 USB 集线器移至中控台后部,然后紧固将 USB 集线器固定到中控台后部的卡子(5 个)。
  4. 关闭中控台的储物箱盖。
