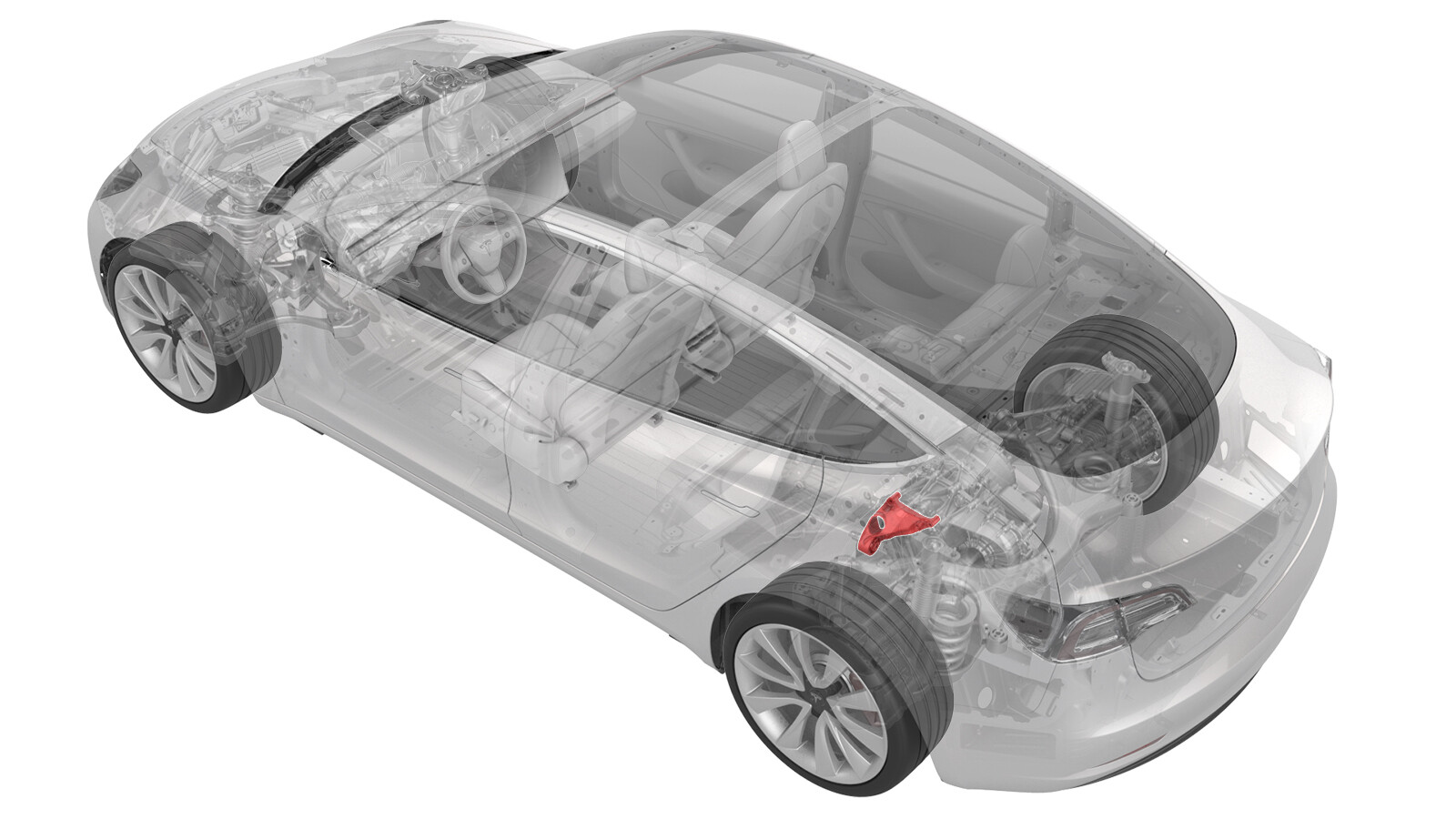

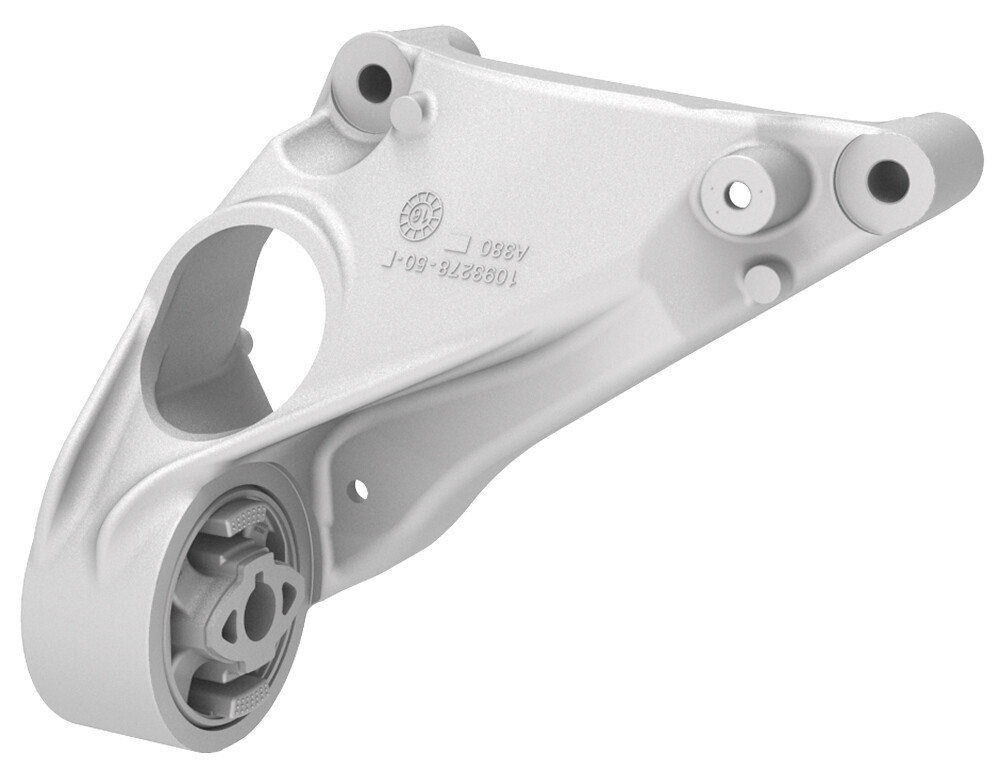

支座 - 后驱动电机 - LH (3DU)（拆卸和更换）

校正代码 40012002 1.98 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-06-16: 将“重复使用”支座螺栓更新为“更换”支座螺栓并添加了零件号。
  • 2025-04-04: 添加了“根据悬架定位表确定是否需要进行定位检查，如果需要，确定需进行哪种类型的定位检查”的步骤。
警告
为减少人身伤害风险，执行该操作时，必须使用适当的设备。

拆卸

  1. 将后副车架总成从车辆上部分拆下。请参阅 副车架总成 - 后（拆卸和安装）。
  2. 使用橡胶块或木块居中支撑后驱动单元。

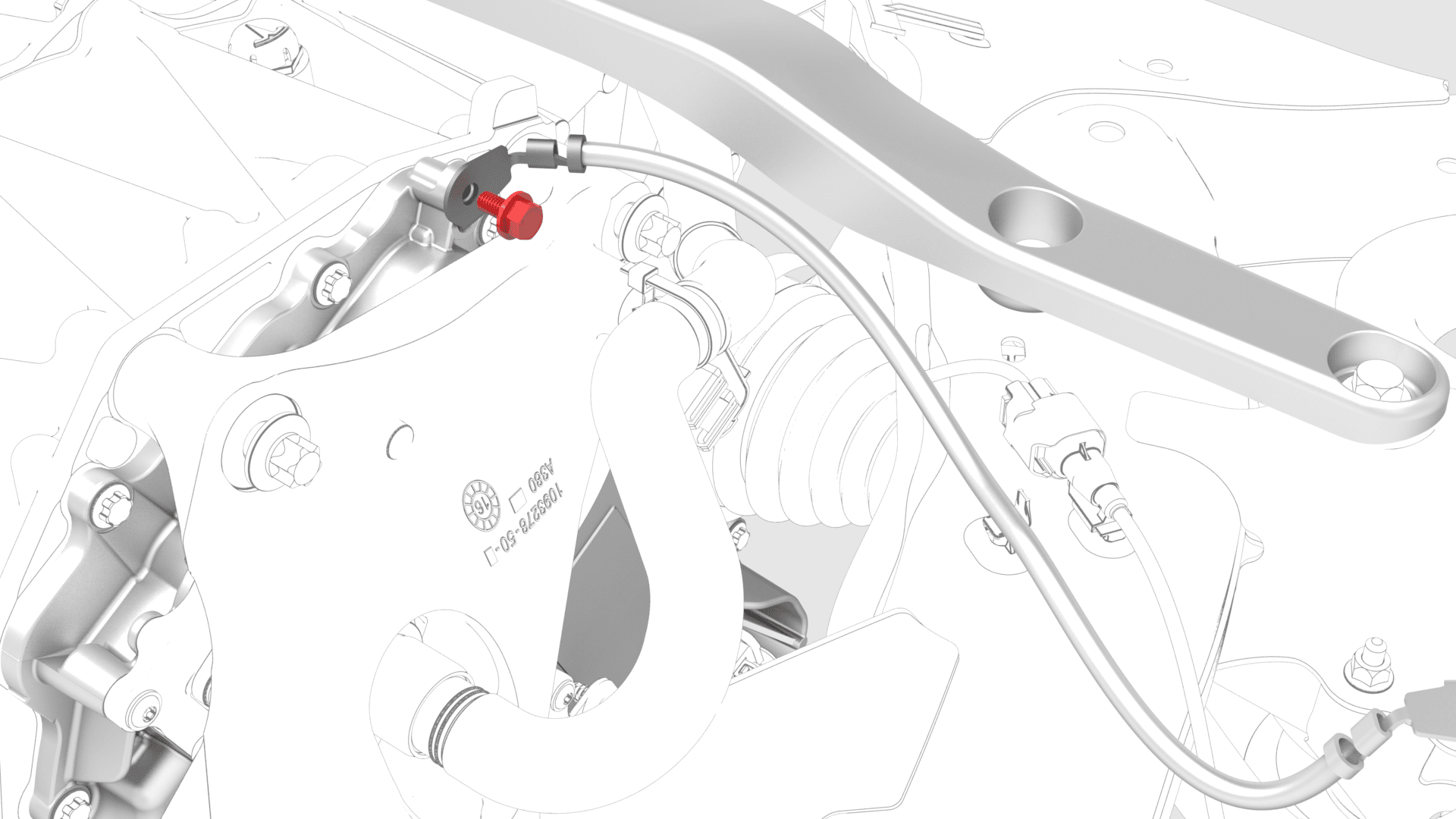

  3. 拆卸将后驱动单元接地端子固定到变流器的螺栓，然后将端子从变流器上拆下。

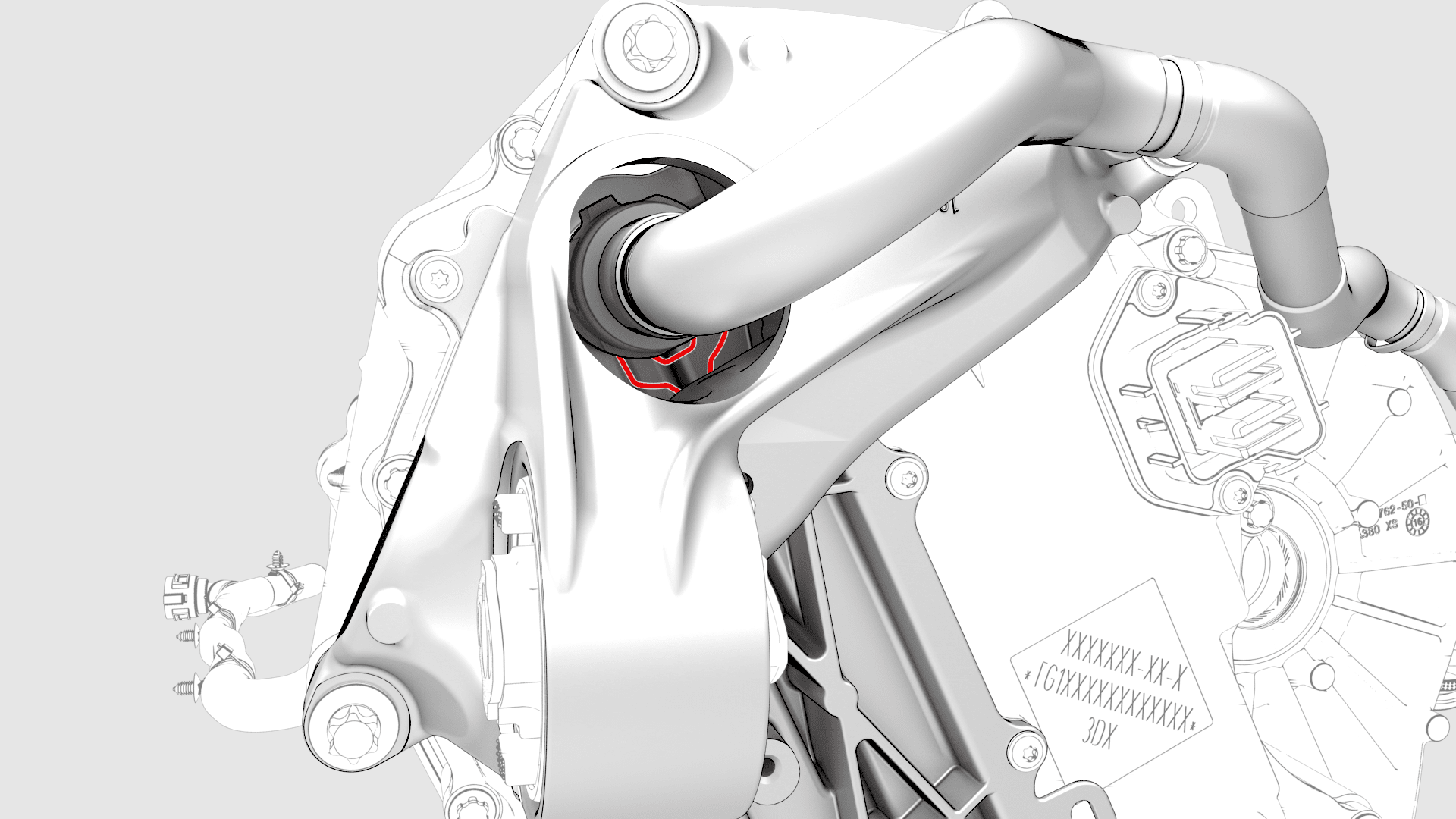

  4. 松开将冷却液出口软管固定到 LH 支座的夹子。
  5. 松开将冷却液出口软管固定到变流器接头的卡子，然后将软管从变流器上拆下。

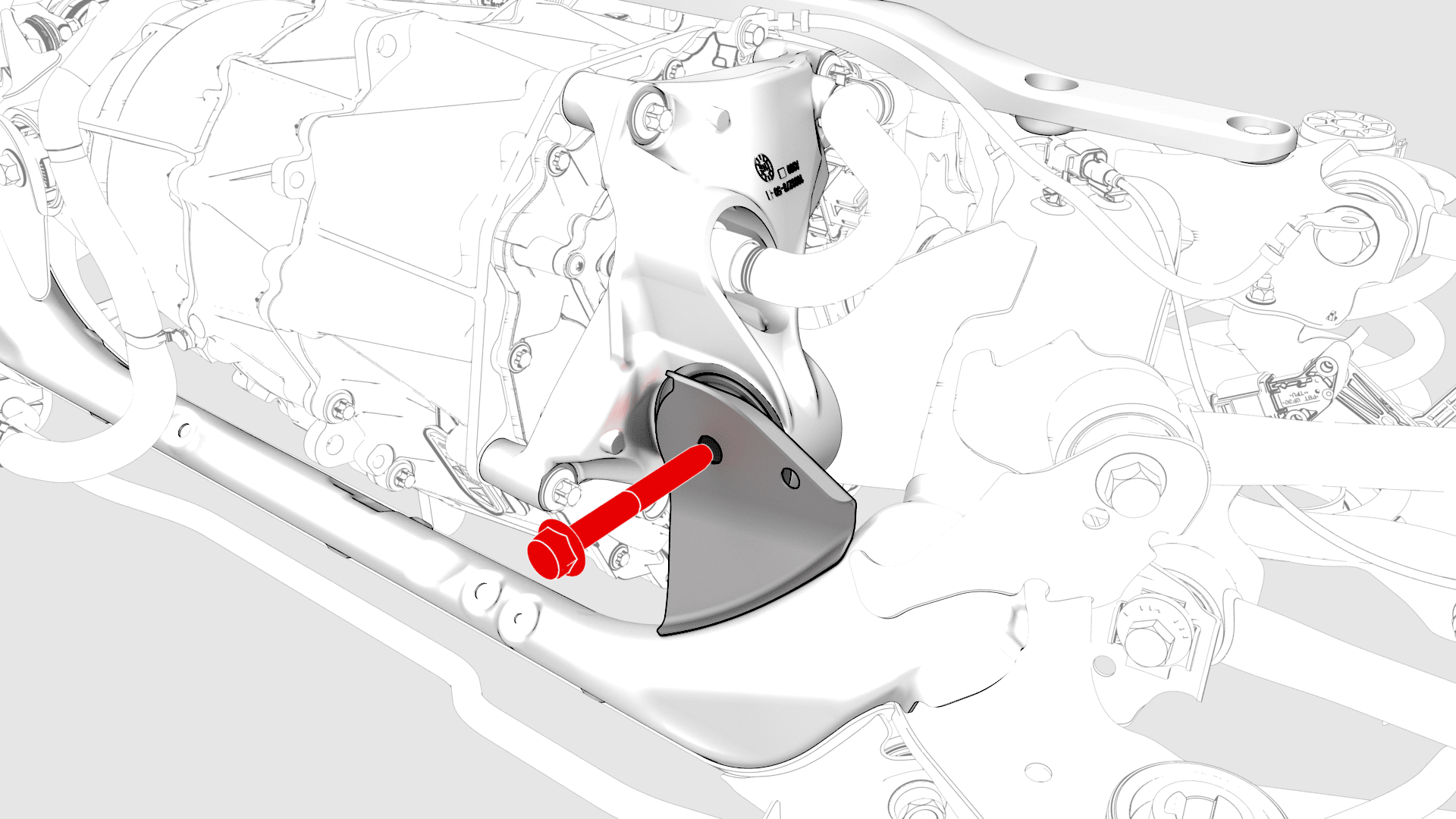

  6. 拆下并弃用将 LH 支座固定到副框架的螺母和螺栓。
    警告
    如果需要，请在操作举升设备时寻求他人协助。

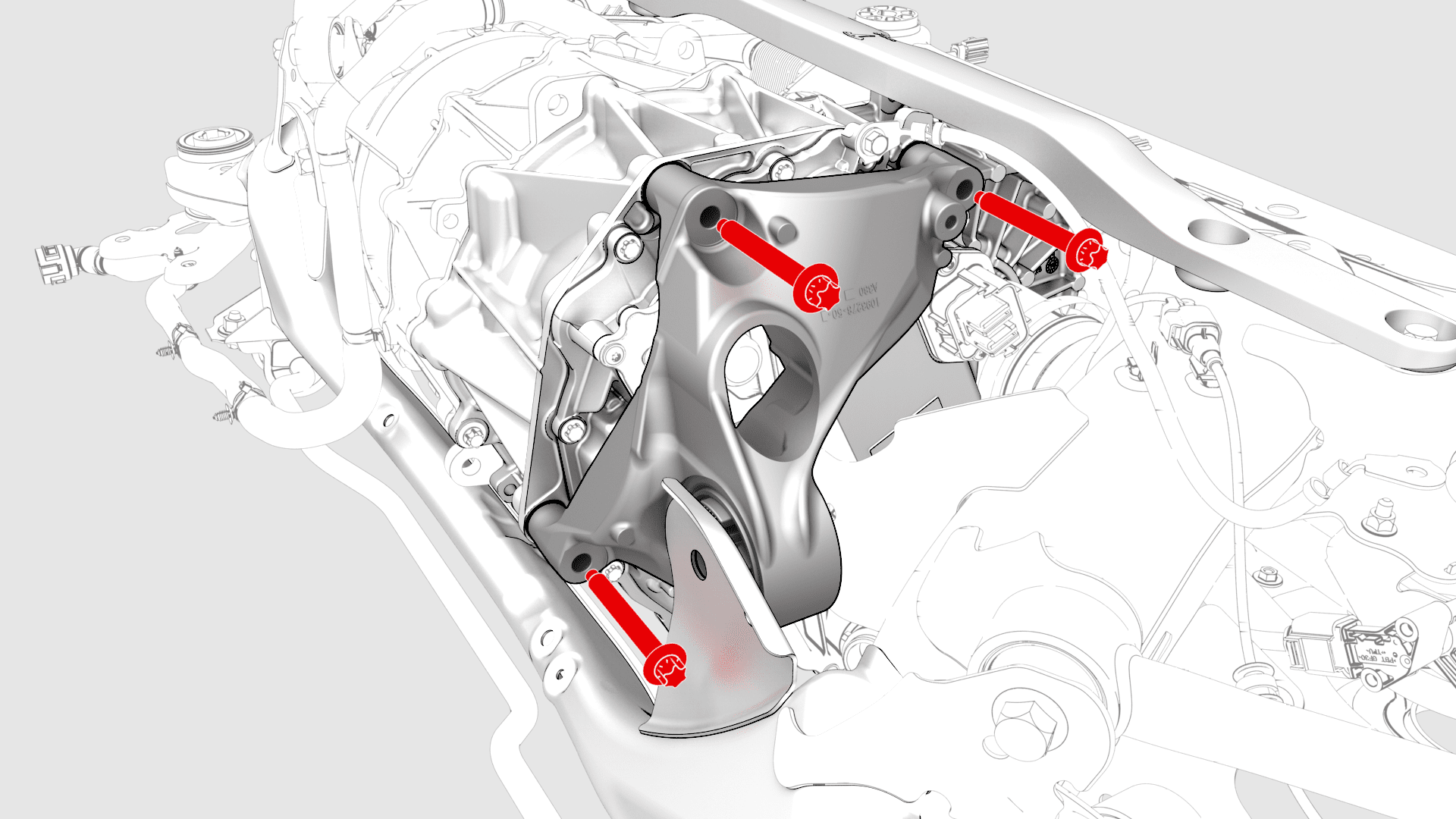

  7. 拆下并弃用将左侧支座固定到后驱动单元的螺栓，然后将支座从后驱动单元上拆下。

安装

警告

Replace all patchbolts.

警告

Replace all nyloc nuts.

  1. 将左后驱动单元支座安装到后驱动单元上，然后手动拧紧新的螺栓（3 个），将支座固定到后驱动单元。
    注

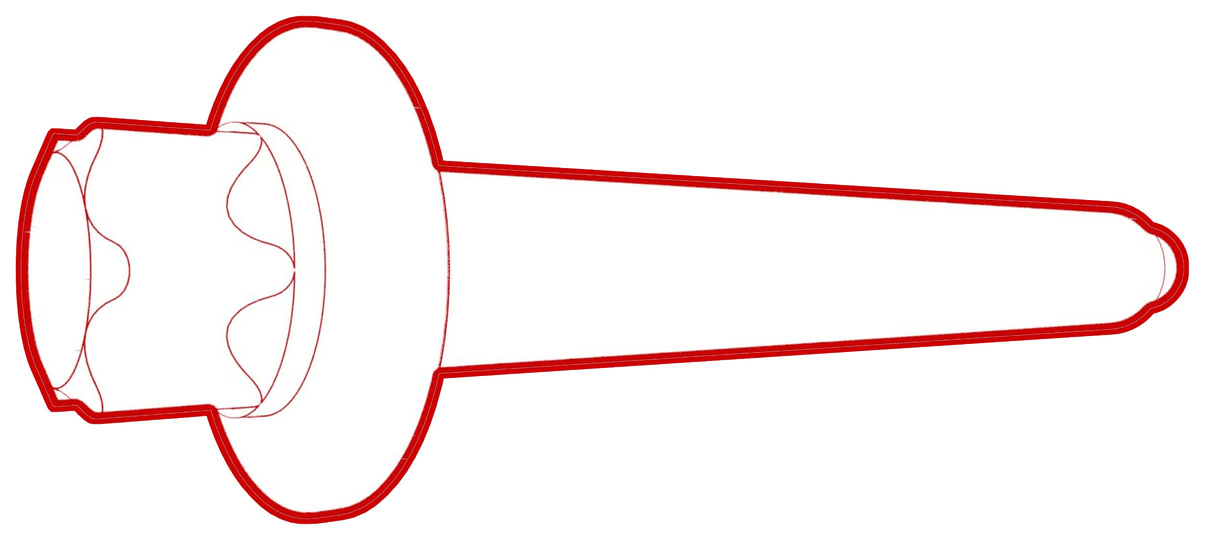

    螺栓零件号：1111864-00-B
  2. 从右上角的螺栓开始，以逆时针方式分两步紧固螺栓。
    35 Nm (25.8 lbs-ft) +55 deg

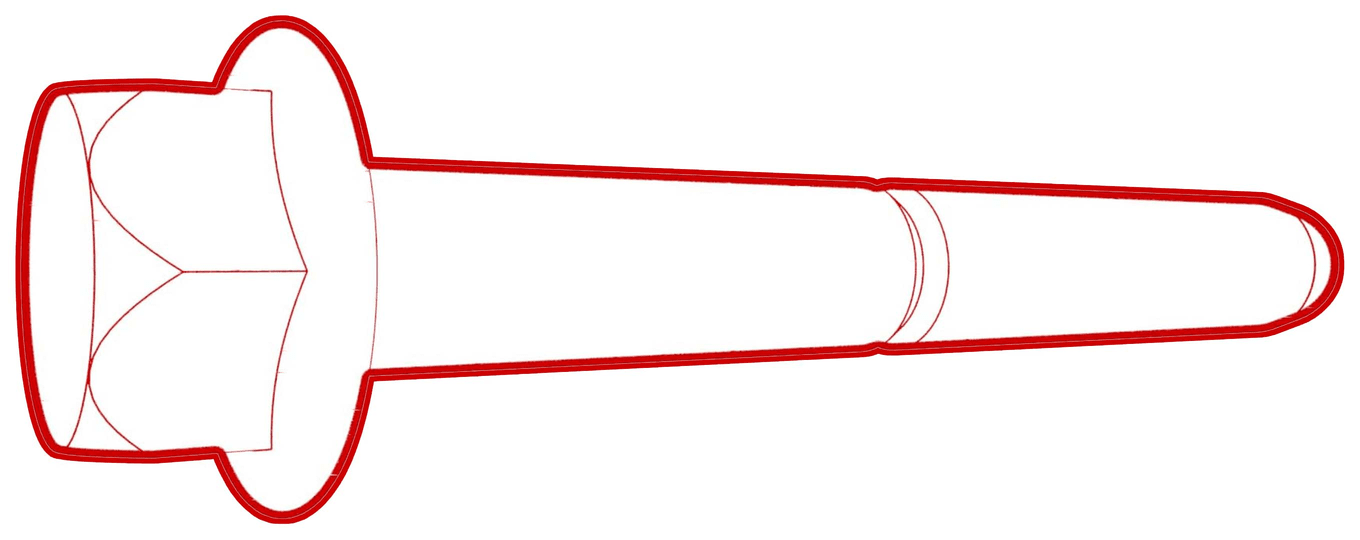

  3. 安装新螺母和螺栓以将 LH 支柱固定到副框架。
    80 Nm (59.0 lbs-ft)
  4. 将冷却液出口软管与变流器接头相连，然后紧固将软管固定到接头的卡子。
    警告
    Perform a push-pull test to verify that the hose is fully seated.
  5. 紧固将冷却液出口软管固定到 LH 支座的夹子。
  6. 将后驱动单元接地端子安装到变流器。
    10 Nm (7.4 lbs-ft)
  7. 取走居中支撑后驱动单元的橡胶块或木块。
  8. 将后副车架总成安装到车辆上。请参阅 副车架总成 - 后（拆卸和安装）。
  9. 鉴于副车架已（部分）拆下并需要重新安装： Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
