制动踏板(拆卸和更换)(右侧驾驶)

校正代码 33258802 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆下驾驶位膝部气囊罩壳和驾驶位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  4. 断开制动踏板电气连接器。
  5. 拆下制动灯开关。请参阅开关 - 制动灯(拆卸和更换)
  6. 拆下制动器叉杆销的开口销。
  7. 拆下将制动踏板固定到机电制动助力器的制动器叉杆销。
  8. 断开加速踏板电气连接器。

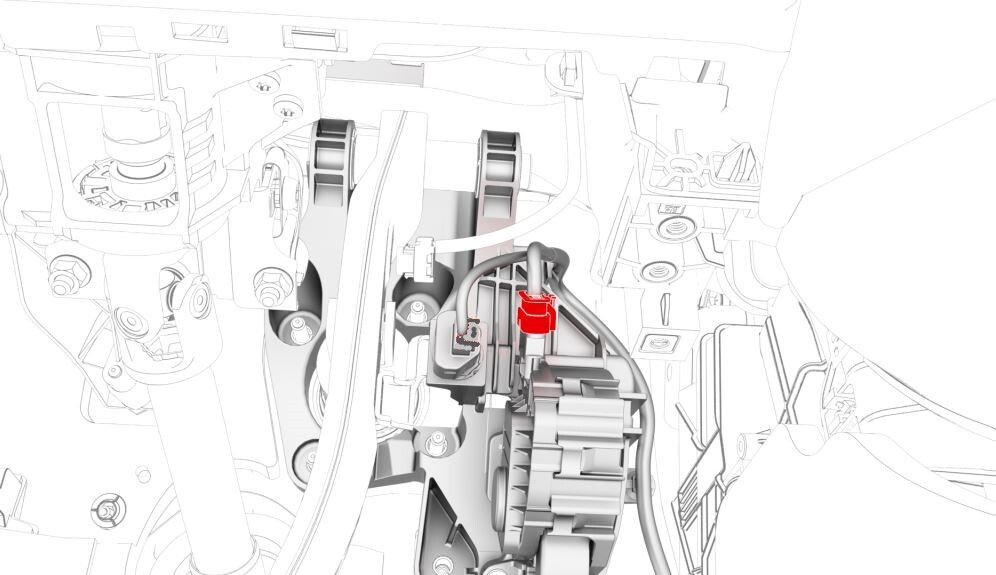

  9. 松开将电气线束固定到制动踏板总成的夹子。

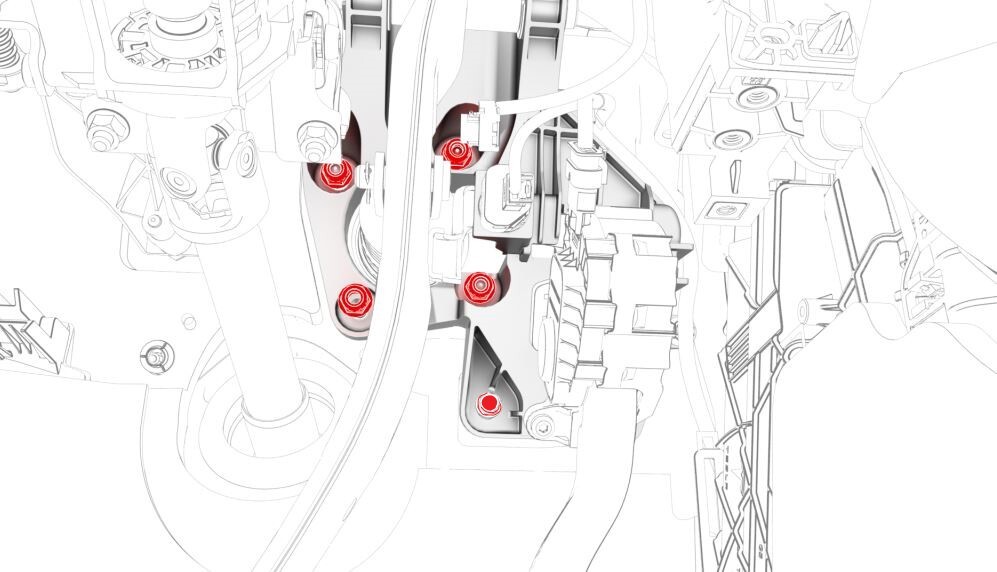

  10. 拆下螺栓并弃用将制动踏板总成固定到车辆的螺母 (x4)。
    提示: 推荐使用以下工具:
    • 13 mm 套筒扳手
    • 10mm 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  11. 将制动踏板和加速踏板作为总成从车上拆下。

安装

  1. 将制动踏板总成安装到车身的螺柱 (x4) 上。
  2. 安装将制动踏板总成固定到车辆的螺栓和新螺母 (x4)。
    16.5 Nm (12.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 mm 套筒扳手
    • 10mm 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  3. 紧固将电气线束固定到制动踏板总成的夹子。
  4. 连接加速踏板电气连接器。
  5. 安装将制动踏板固定到机电制动助力器的制动器叉杆销。
  6. 安装制动器叉杆销的开口销。
  7. 安装制动灯开关。请参阅开关 - 制动灯(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    如果拆卸期间现有制动开关损坏,请安装新制动开关。
    Informational PurposesAn informational icon, calling your attention
    确认制动踏板处于原位:将制动踏板开关推入夹子,直至其停止,然后将制动开关顺时针旋转 45 度,将其固定到位。推制动踏板开关不要用力过猛,避免制动踏板移动。
  8. 连接制动踏板电气连接器。
  9. 仅限左侧驾驶车型:安装驾驶位脚部空间进气槽。请参阅 风管 - 脚部空间 - LH(左侧驾驶)(拆卸和更换)
  10. 安装驾驶位膝部气囊罩壳和驾驶位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)
  11. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  12. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  13. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  14. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
