转向柱 - 检查横向间隙 (Inspection)

校正代码 32051900 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-12-08: 变更了测量方法并删除了视频。
  • 2025-02-18: 添加了视频。
  • 2025-02-06: 发布了新的程序。
注
本程序旨在排查会影响到车辆安全的结构完整性问题，比如转向柱安装螺栓松动，或方向盘螺母松动等。

Inspection

  1. 将转向柱移至最高、最内侧位置。
    注
    在触摸屏上，选择Controls > Steering，然后使用方向盘上的左侧滚轮调节转向柱。
  2. 回正方向盘。

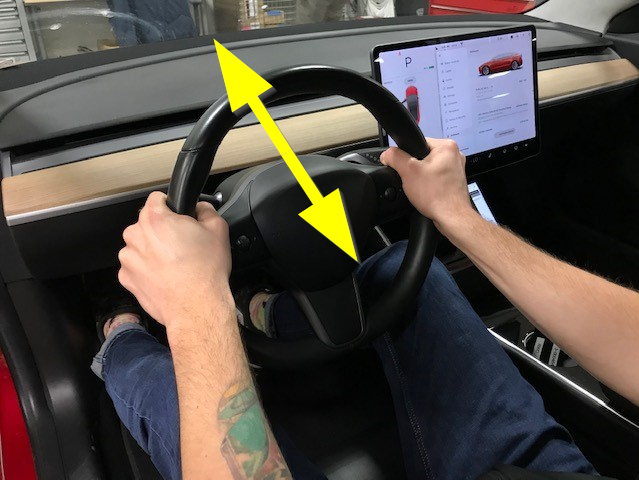

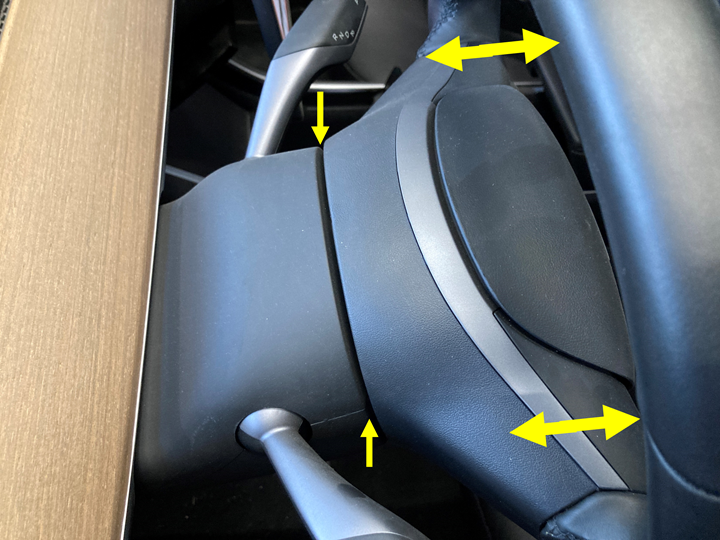

  3. 对方向盘进行拉动/摆动测试，轻轻将方向盘拉离再推向转向柱，注意是否出现任何异常移动。
    • 如果发现异常移动，请在继续执行下一步骤前，先安装一个新的方向盘螺栓并按规格紧固，将方向盘固定到转向柱上。请参阅 方向盘（拆卸和安装）。确保方向盘不再出现异常移动，然后再继续进行步骤4。
      注
      将校正代码 32051801 作为一项单独的工项添加至“服务工单”。
    • 如果未发现异常移动，请继续进行下一步骤。
  4. 在方向盘的 9 点钟方向粘贴胶带，在中控台上放置保护性材料。
  5. 将转向柱横向游隙检查工具放置在中控台上。
  6. 关闭左侧前门。
  7. 将制动盘偏转工具安装在左前车窗和方向盘上。
    注
    将吸盘吸附到左前车窗上。在吸盘周围粘贴遮蔽胶带以保护部件，然后将制动盘偏转工具安装到左前车窗上。将工具与方向盘上 9 点钟方向的胶带水平对齐。
    注
    确保正确按下指示杆，使工具可双向移动且不会触底。将表盘归零。
  8. 检查转向柱横向间隙。

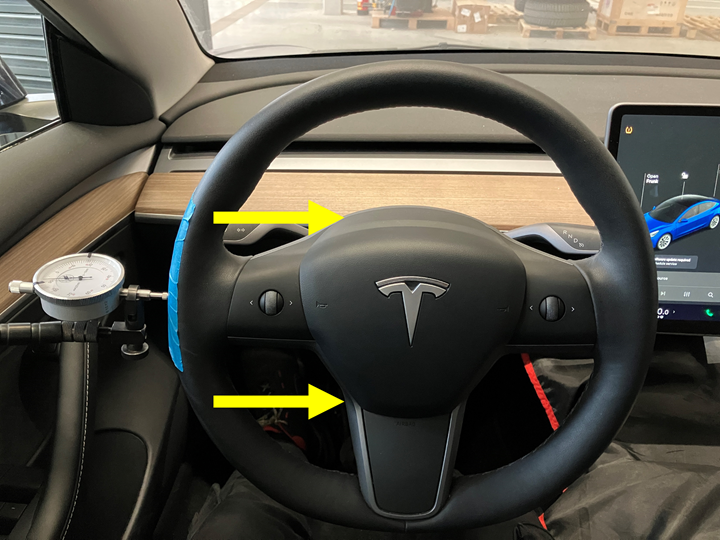

    1. 沿同一水平方向在方向盘上施加足够作用力，然后释放作用力。
    2. 记录表盘指针稳定后所指示的数值。

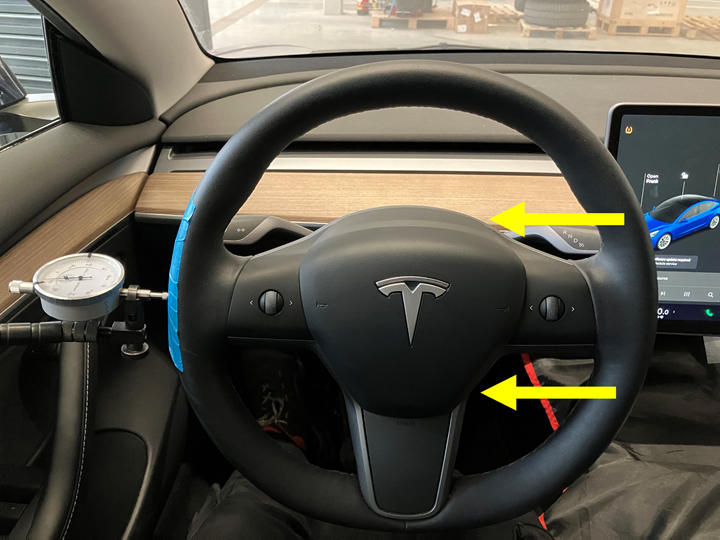

    3. 沿相反水平方向在方向盘上施加足够作用力，然后释放作用力。
    4. 记录表盘指针稳定后所指示的数值。
    5. 计算两次记录数值之差。如果差值小于等于 1 毫米，则说明转向柱符合规定公差范围。
  9. 将制动盘偏转工具从左前车窗上拆下。
  10. 取走方向盘和中控台上的保护性材料。
