雨刮器模块（拆卸和更换）

校正代码 17502502 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-05-13: 添加了“雨刮器模块存在多个夹伤点”的警告。
  • 2024 年 4 月 4 日：添加了有关更换支柱的说明。
警告
The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

扭矩规格

表 1. 扭矩规格： 雨刮器模块（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将雨刮器模块固定到车辆的螺栓
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  2. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  3. 仅限右侧驾驶 (RHD)：拆下通空调 (HVAC) 集气室外侧风管。请参阅 气室 - 入口 - HVAC（拆卸和更换）。
  4. 拆下前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆卸前备箱储物单元地毯。请参阅 毡毯 - 前备箱储物（拆卸和安装）。
  6. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  7. 拆卸雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
    注
    于 2019 年 3 月 9 日或之后生产的车辆，雨刮器模块总成没有引线。拆卸该总成时，请切换到“雨刮器维护模式”（仅限中国）。
  8. 松开将左侧和右侧减震塔盖固定到车辆的夹子，然后从车辆拆下减震塔盖。

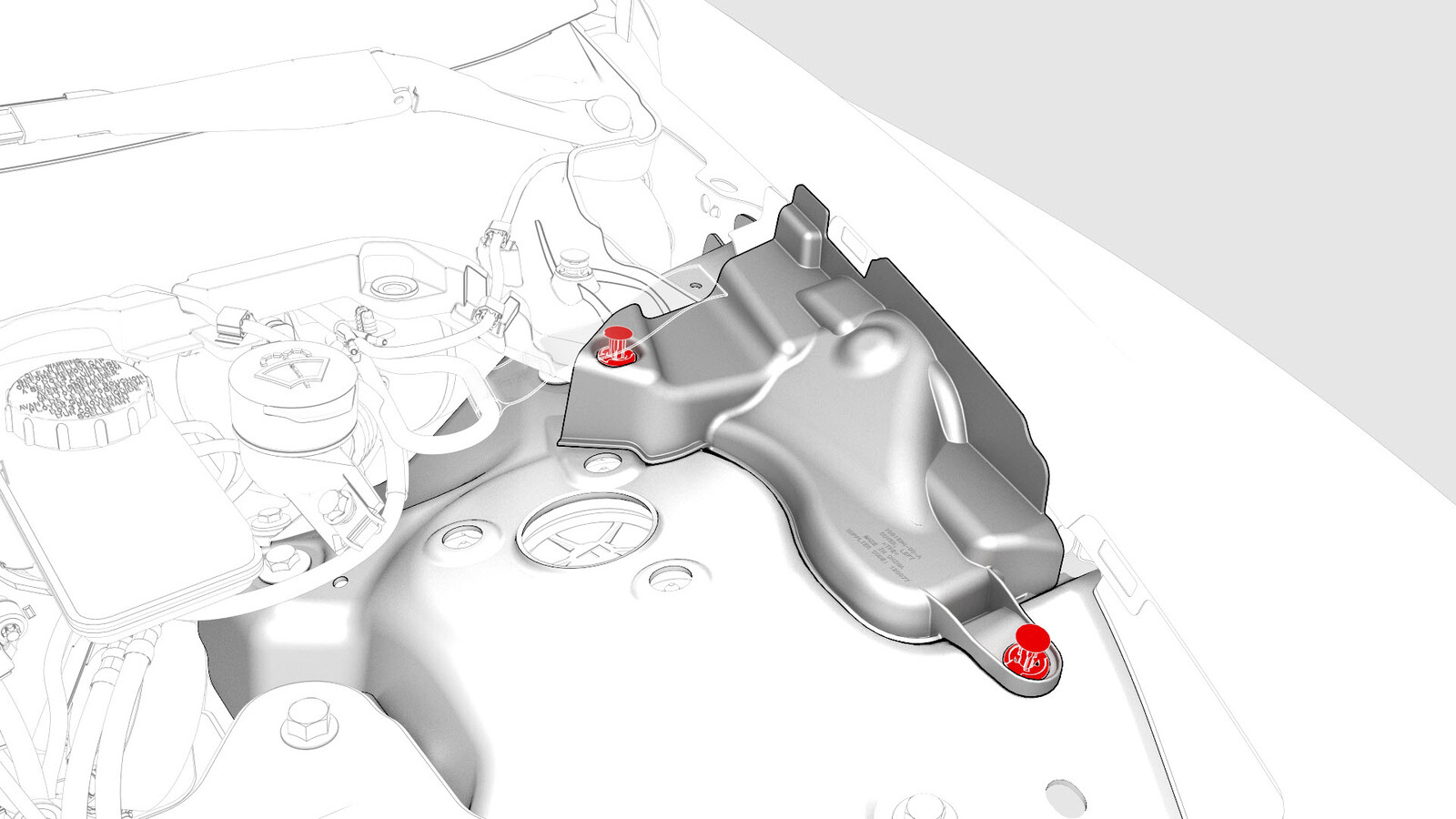

    LH 减震塔盖如图所示，RH 类似

  9. 松开将前围篦板固定到车辆的卡子，然后将前围篦板从车辆上拆下。
  10. 断开雨刮器模块上的电气连接器。
    警告
    请勿将肢体置于模块连杆区域内，因为雨刮器臂会自动转换至“驻车模式”。
  11. 拆下将雨刮器模块固定到车身的螺栓，然后将雨刮器模块从车辆上拆下。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手

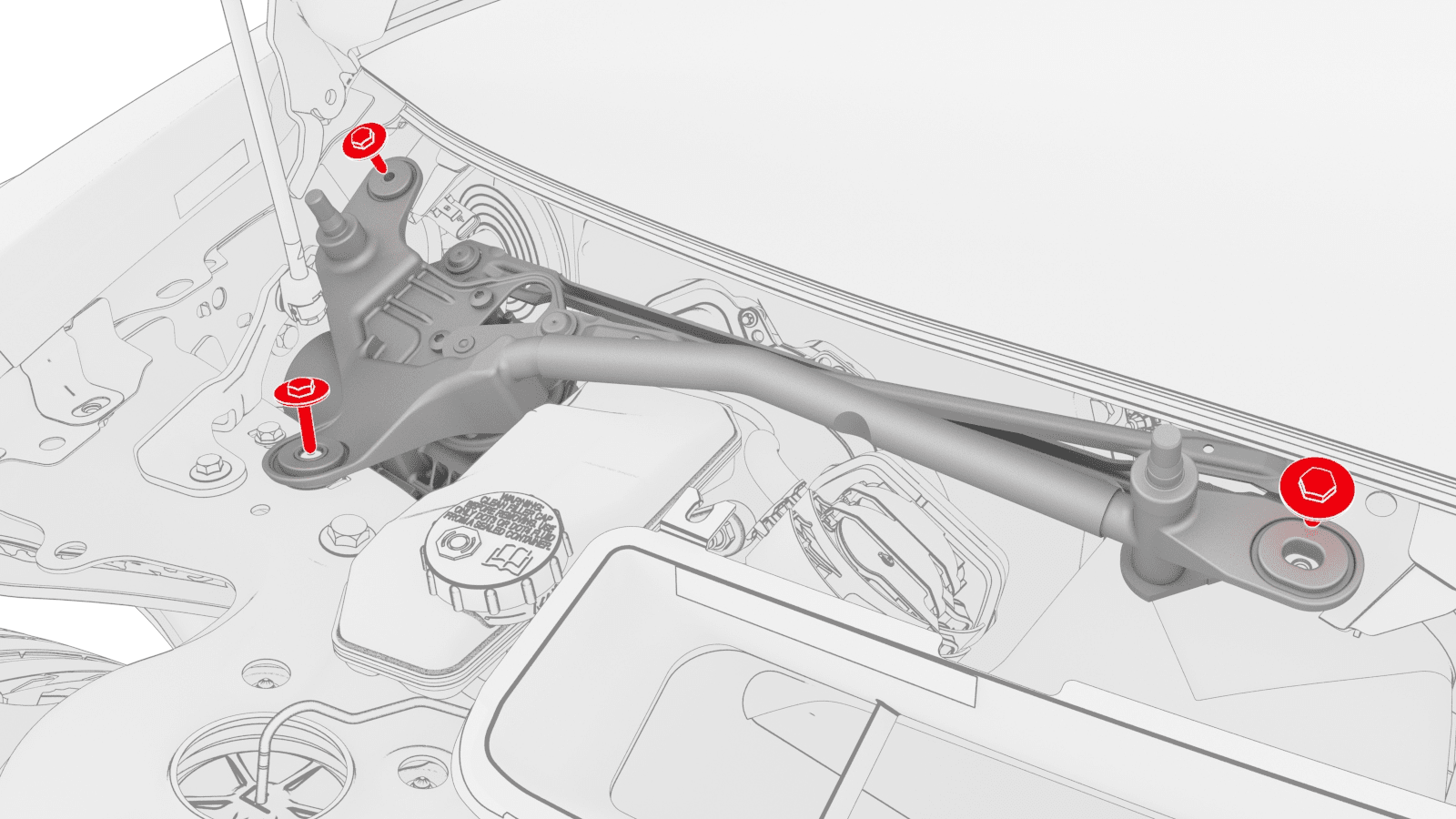

    图 1. 左侧驾驶 (LHD)

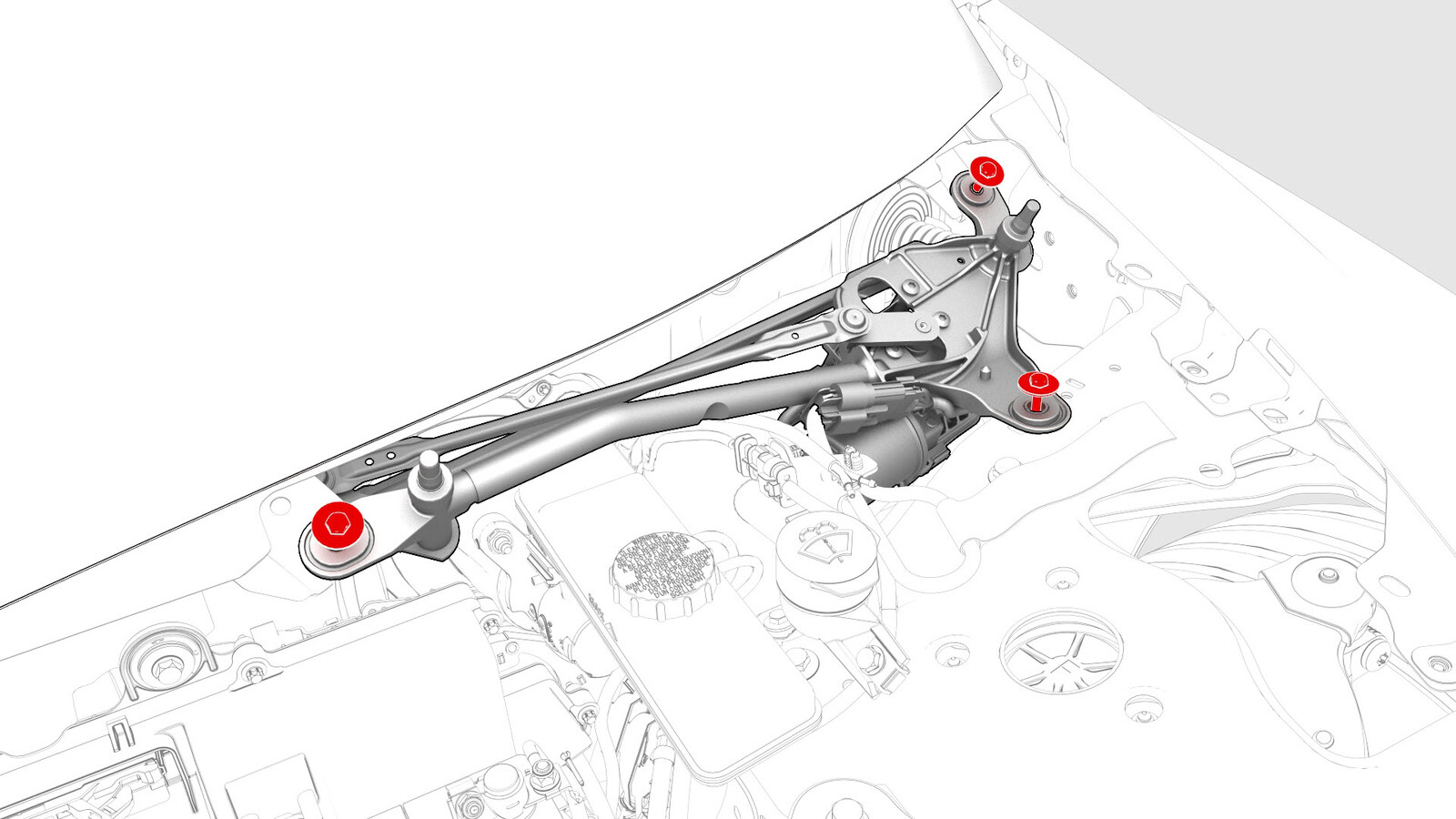

    图 2. 右侧驾驶 (RHD)

安装

  1. 安装将雨刮器模块固定到车辆的螺栓。
    7 Nm (5.2 lbs-ft)
    警告
    Keep your fingers away from any potential pinch points and moving parts while connecting and installing the wiper module. Do not attempt to test the module until it is fully installed in the vehicle.
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
    图 3. 左侧驾驶 (LHD)
    图 4. 右侧驾驶 (RHD)
  2. 将电气连接器连接到雨刮器模块。
    警告
    请勿将肢体置于模块连杆区域内，因为雨刮器臂会自动转换至“驻车模式”。
  3. 连接将前围篦板固定到车辆的卡子。
    警告
    Carefully install the cowl screen panel to avoid damage to the windshield. Applying excessive force on the windshield can crack the glass.
  4. 连接将左侧和右侧减震塔盖固定到车辆的夹子。

    LH 减震塔盖如图所示，RH 类似

  5. 安装雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  6. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  7. 安装前备箱储物单元地毯。请参阅 毡毯 - 前备箱储物（拆卸和安装）。
  8. 安装前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  9. 仅限右侧驾驶 (RHD)：安装暖通空调 (HVAC) 气室外侧风管。请参阅 气室 - 入口 - HVAC（拆卸和更换）。
  10. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  11. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  12. 通过触摸屏启用“维护模式”。请参阅 维护模式。
  13. 执行软件重装。请参阅 软件重新安装 - 触摸屏。
  14. 运行雨刮器更换程序：在触摸屏上，点击Service > Closures > Windows > Wiper replacement，点击Run，然后等待例行程序完成。
  15. 确认挡风玻璃清洗器和雨刮器运行情况。
