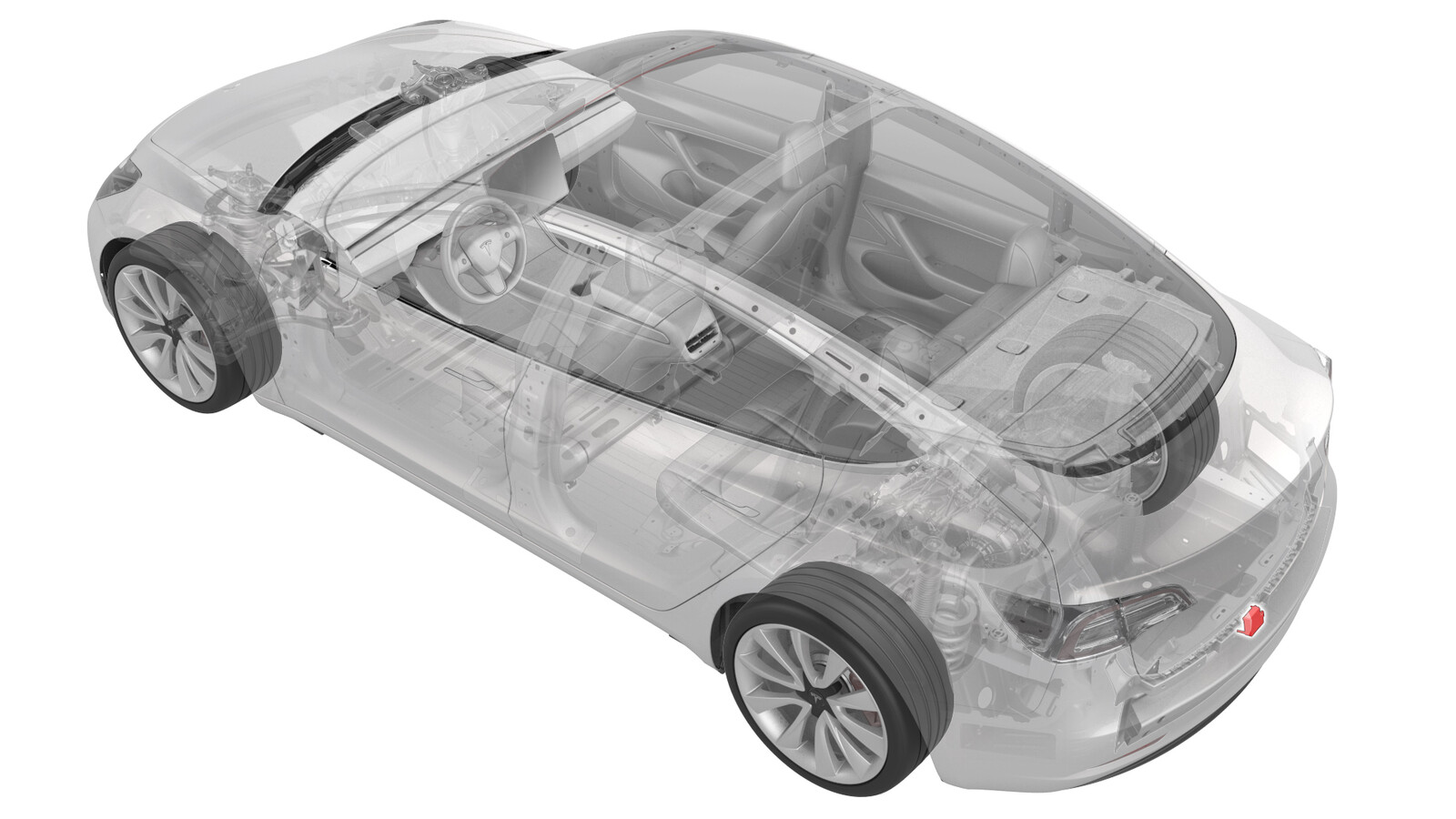

天线 - 蓝牙被动门禁 - 后（拆卸和更换）

校正代码 17451802 0.78 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-09-17: 针对早期制造的 Model 3 车辆上将后部蓝牙低能耗 (BLE) 固定到中间支架的螺栓，添加了一项说明。
  • 2023 年 7 月 31 日：将软件重新安装步骤移到了 Toolbox 自检步骤之前。

拆卸

  1. 拆卸后饰板。请参阅 饰板 - 后（拆卸和安装）。
  2. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  3. 断开后部蓝牙被动门禁模块上的电气线束连接器。

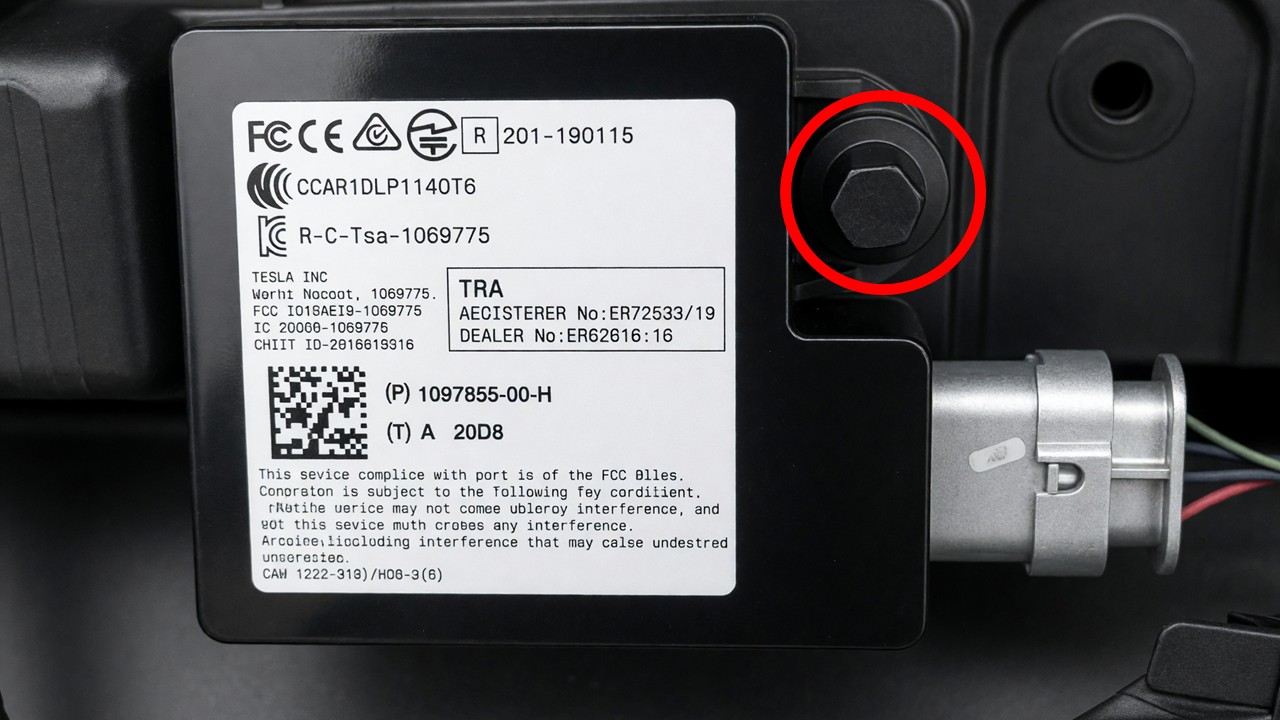

  4. 拆卸并弃置螺栓，松开将蓝牙被动式进入模块固定到车身的卡子，然后从支架上拆下模块。
    注
    将模块从支架上松开时，需将左侧转离支架，以便释放锁片。
    注
    车型年份较早的车辆可能已经配备了 T30 螺栓；该 T30 螺栓为一次性零件，拆卸后应弃置。
    注
    推荐使用以下工具
    • T30 套筒扳手
    • 2 英寸加长件

安装

  1. 安装新的螺栓，将蓝牙被动门禁模块固定到车身。
    3.5 Nm (2.6 lbs-ft)
    注
    推荐使用以下工具
    • T30 套筒扳手
    • 2 英寸加长件
    注
    车型年份较早的车辆可能已经配备了 T30 螺栓；请安装新的 T30 螺纹胶螺栓 (1030788-00-A)。
  2. 将电气线束连接器连接到后部蓝牙被动门禁模块。
  3. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  4. Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
  5. 在 Toolbox 中执行自测例程：
    1. 连接安装了 Toolbox 3 的笔记本电脑。
    2. 点击 Actions/Autodiag，然后搜索“Endpoint”。
    3. 选择TEST-SELF_VCSEC_X_ENDPOINT-COMMvia Toolbox:(link)，点击Run，然后等待例行程序完成。
      注
      完成后，点击窗口上的X，将其关闭。
  6. 断开笔记本电脑与车辆的连接
  7. 安装后饰板。请参阅 饰板 - 后（拆卸和安装）。
