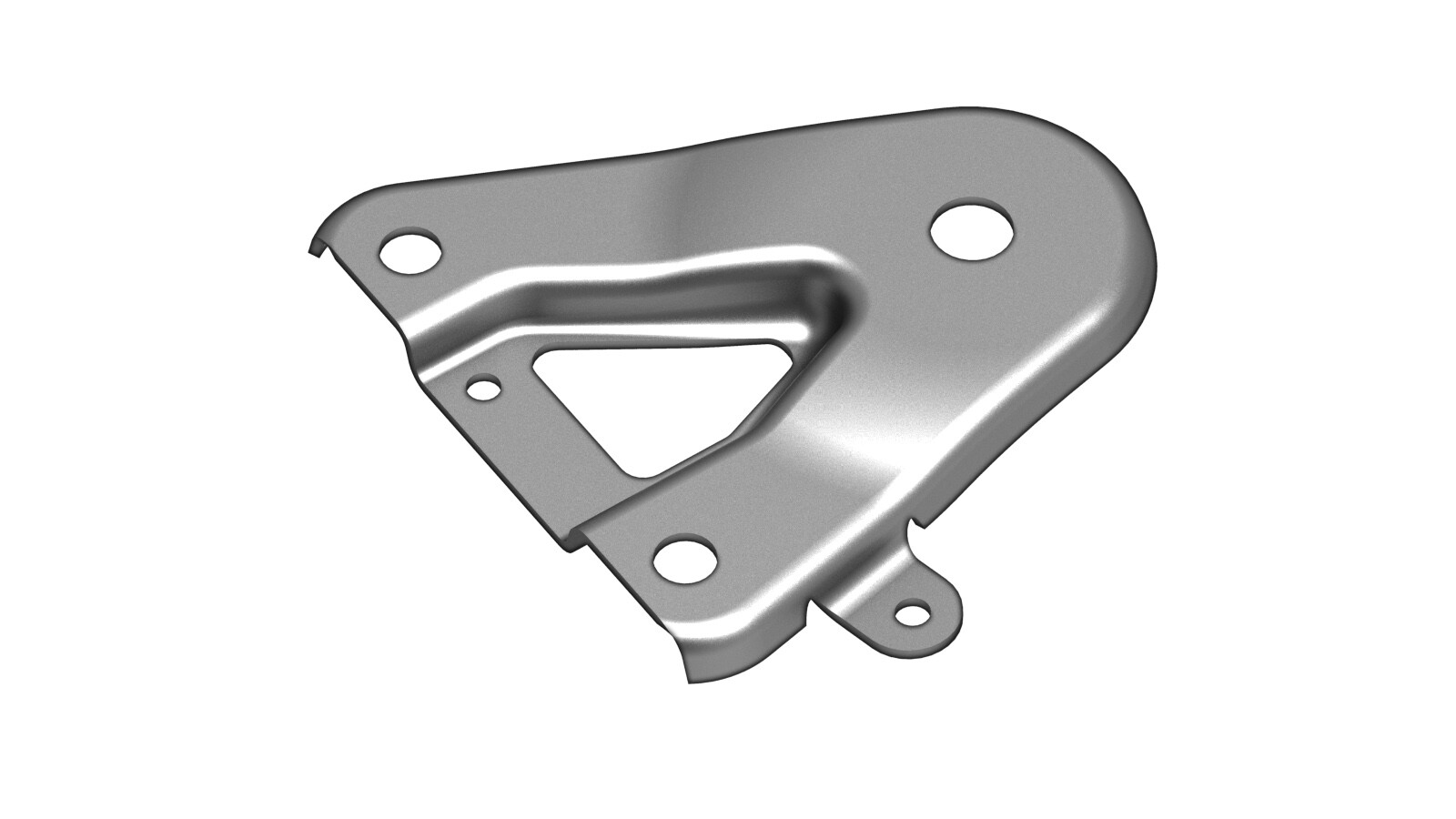

剪力板 - 后副车架 - 前 - 左侧（拆卸和更换）

校正代码 30011502 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-12-12: 更新 剪力板大号螺栓的扭矩值。

扭矩规格

表 1. 扭矩规格: 剪力板 - 后副车架 - 前 - 左侧（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Small bolts that attach the LH shear plate to the HV battery
35 Nm (25.8 lbs-ft)
  • 13 mm 套筒
  • 3 英寸加长件
重复使用
Large bolt that attaches the LH shear plate and rear subframe to the body
130 Nm (95.9 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
更换 1461657-00-A

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 打开左侧前车门，然后完全降下左侧前车窗。
  3. 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
  4. 使用托臂支架支撑后副车架的前部。
  5. 松开将冷却液软管固定到左侧剪力板的树形头卡子。

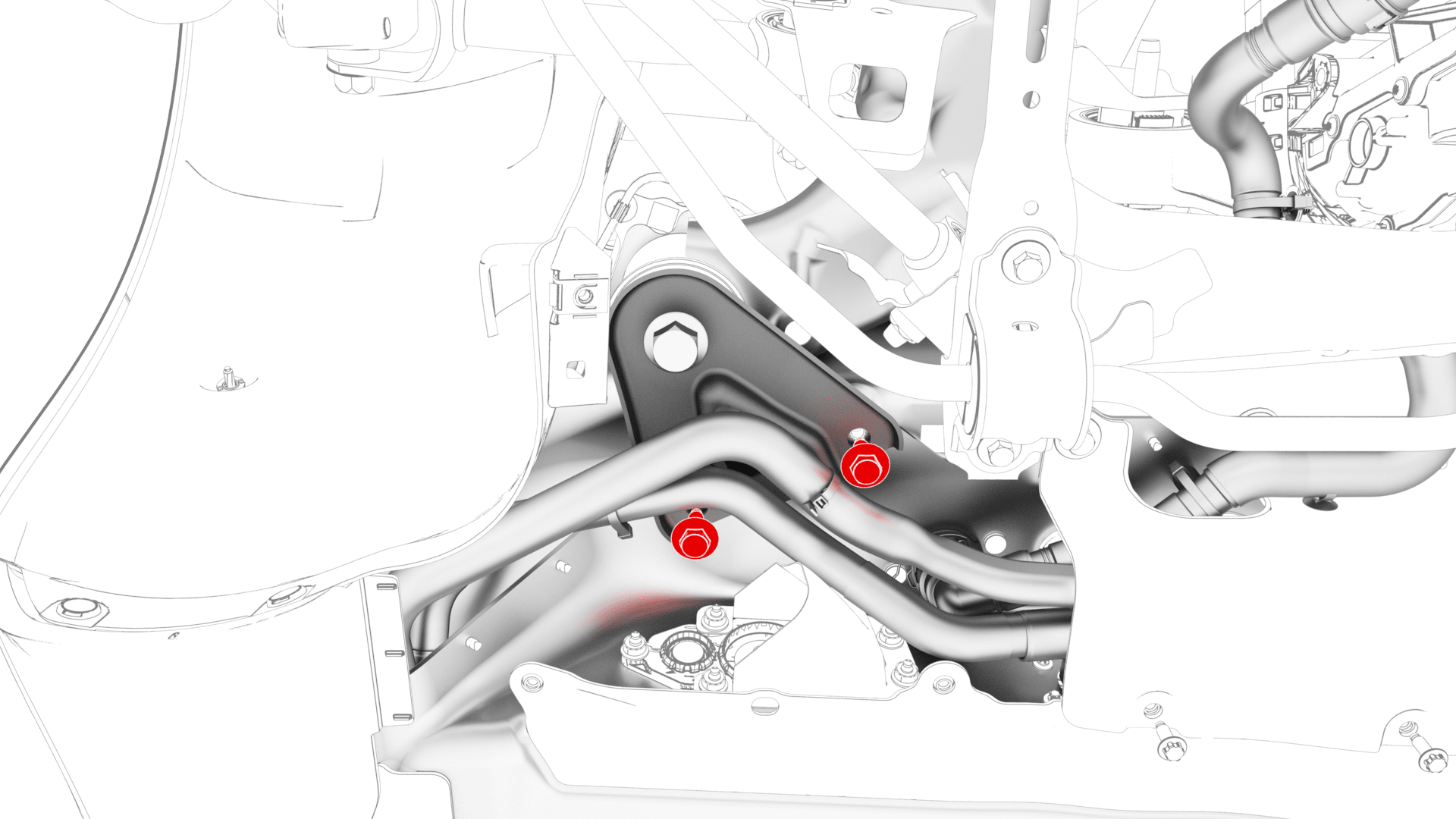

  6. 拆下将左侧剪力板固定到高压电池的小号螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 3 英寸加长件
  7. 拆下并弃用将左侧剪力板和后副框架固定到车身的大号螺栓，然后拆下左侧剪力板。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 6 英寸加长件

安装

  1. 将左侧剪力板安装到后副框架和高压电池上，然后用手拧紧一个新螺栓，将剪力板固定到副框架上。
    注
    螺栓将在本程序的后续步骤中紧固。
  2. 安装将左侧剪力板固定到高压电池的小号螺栓。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 3 英寸加长件
  3. 紧固将左侧剪力板固定到车辆的大号螺栓，紧固之后用油性记号笔标记螺栓。
    130 Nm (95.9 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 6 英寸加长件
  4. 紧固将冷却液软管固定到左侧剪力板的枞树夹。
  5. 从车辆下方取走托臂支架。
  6. 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
  7. 关闭左侧前车门，然后升起左侧前车窗。
  8. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
