制动片套件 - 后（运动版制动器）（拆卸和更换）

校正代码 33010812 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-02-19: 添加了一个警告。
  • 2025-05-07: 更新了将制动钳固定到支架的螺栓的扭矩规格。
  • 2024 年 5 月 28 日：更新了参考和注意事项。
警告
During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
注
有关详细的制动规格，请参阅制动器。

扭矩规格

表 1. 扭矩规格: 制动片套件 - 后（运动版制动器）（拆卸和更换）
描述 扭矩值 重复使用/更换 备注
LH/RH rear caliper to the LH/RH rear caliper bracket, lower bolt
71 Nm (52.4 lbs-ft)
重复使用
LH/RH rear caliper to the LH/RH rear caliper bracket, upper bolt
34 Nm (25.1 lbs-ft)
重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下 LH 和 RH 后车轮。请参阅 轮毂（拆卸和安装）。
  3. Place the vehicle into EPB Service Mode. See 驻车制动 - 钳 - 后 - 左侧（释放）.

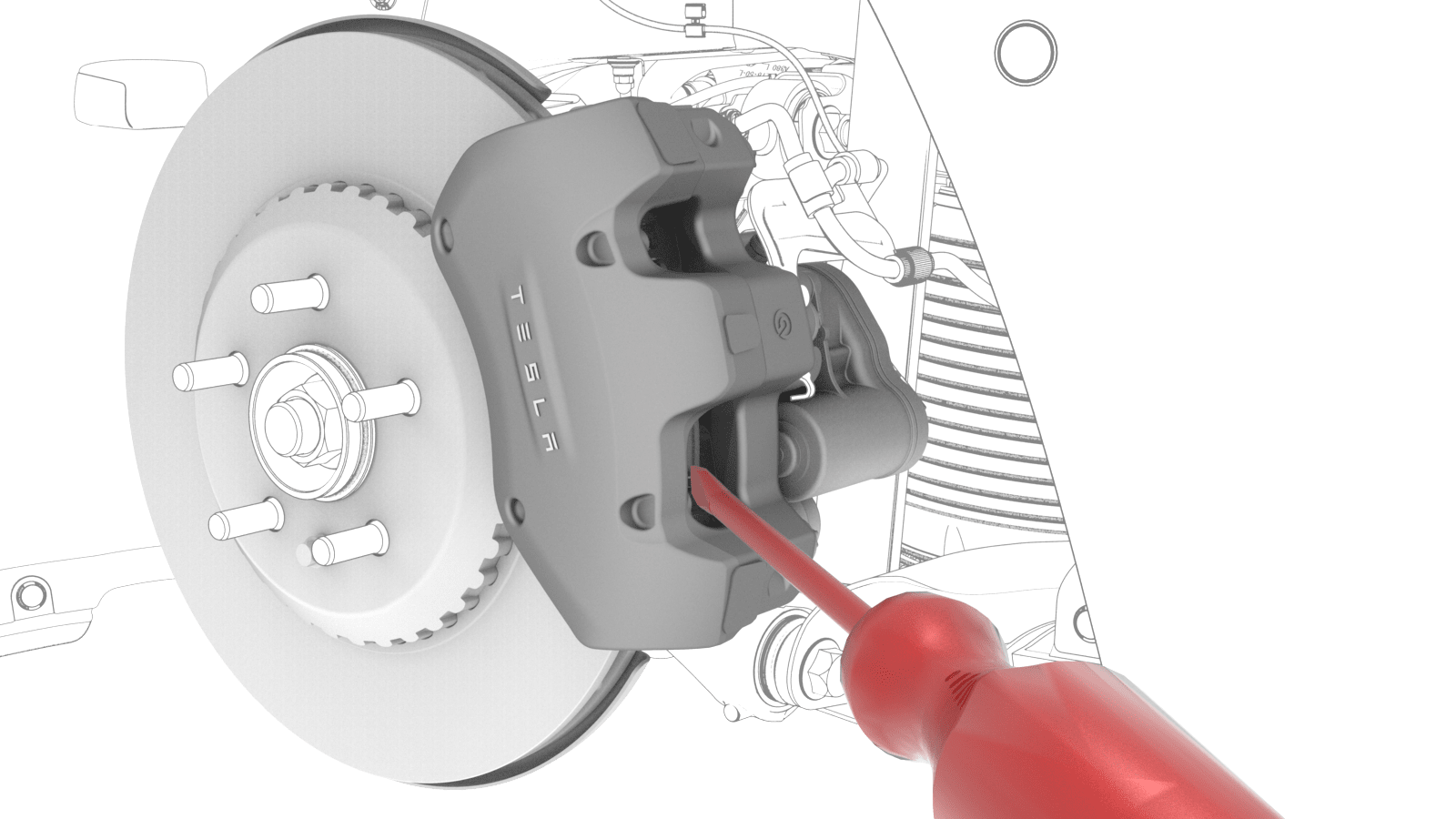

  4. 使用一字螺丝刀，小心地将卡钳推离制动盘，以下压制动器活塞。

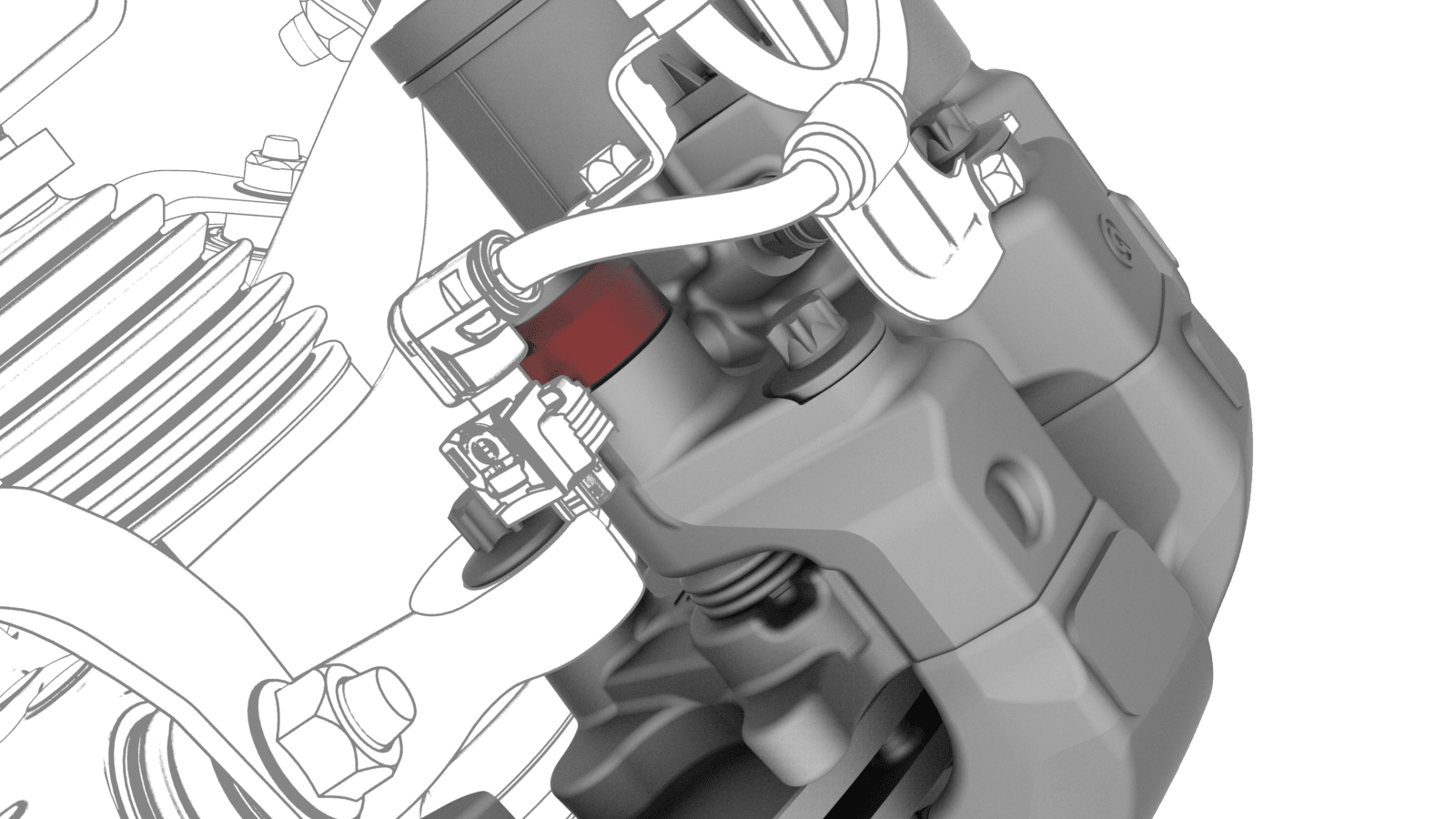

  5. 拆下用于连接 LH 后侧上部制动钳与制动钳支架的螺栓上的橡胶盖。

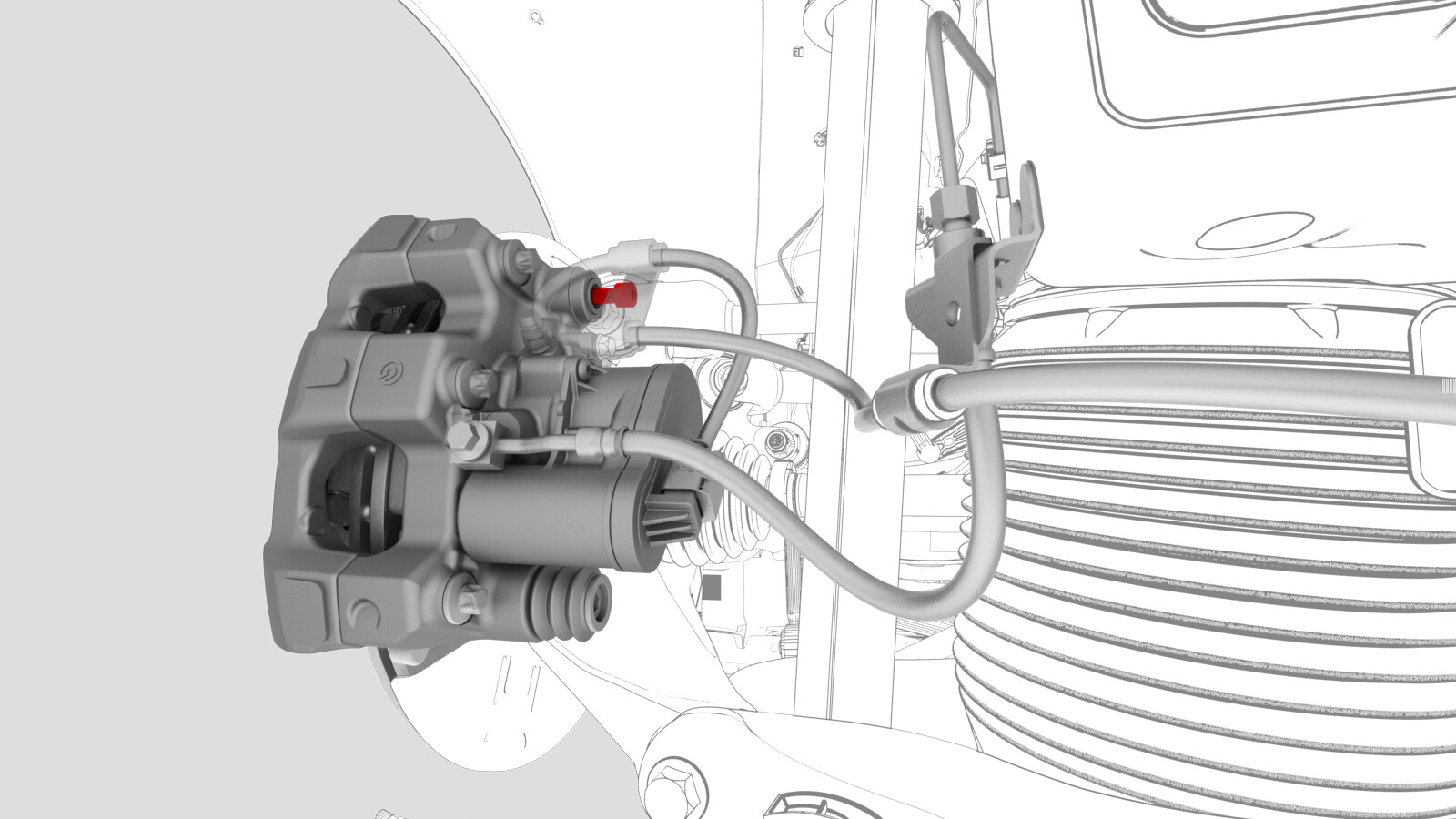

  6. 拆下将 LH 后制动钳固定到 LH 后制动钳支架的上部螺栓。

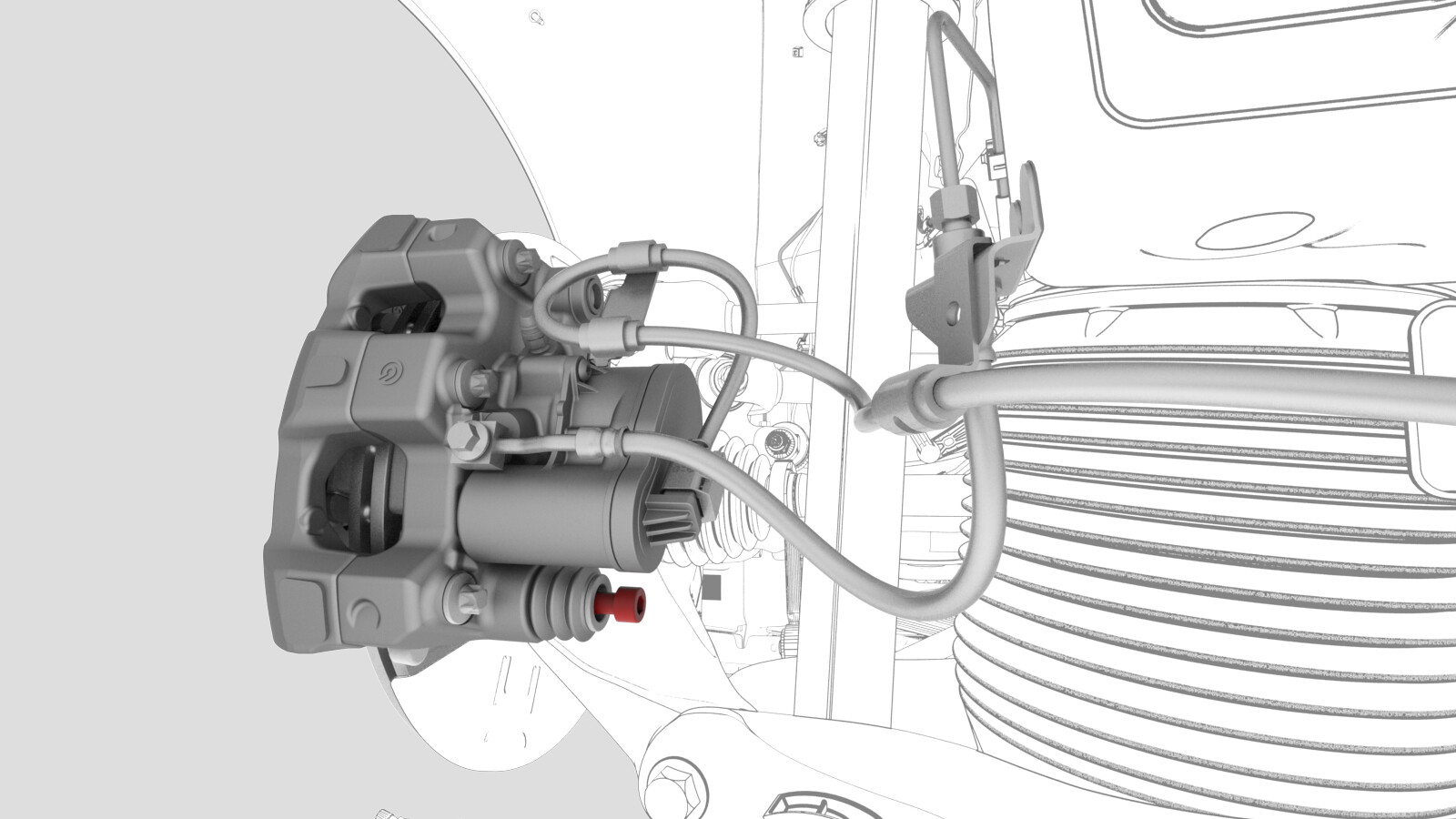

  7. 拆下将 LH 后制动钳固定到 LH 后制动钳支架的下部螺栓。

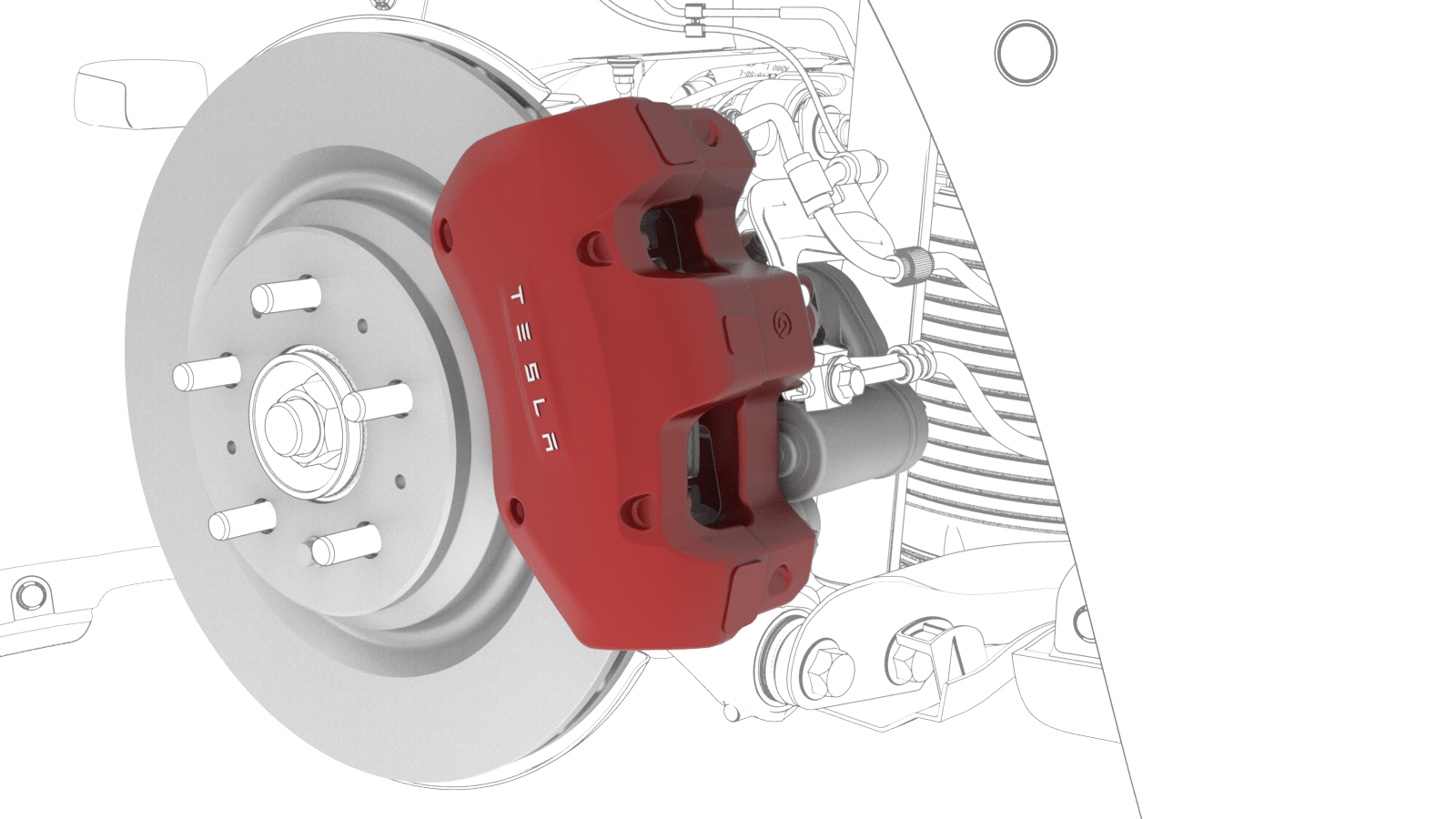

  8. 使用制动钳 S 型挂钩将 LH 后钳挂在车身上。

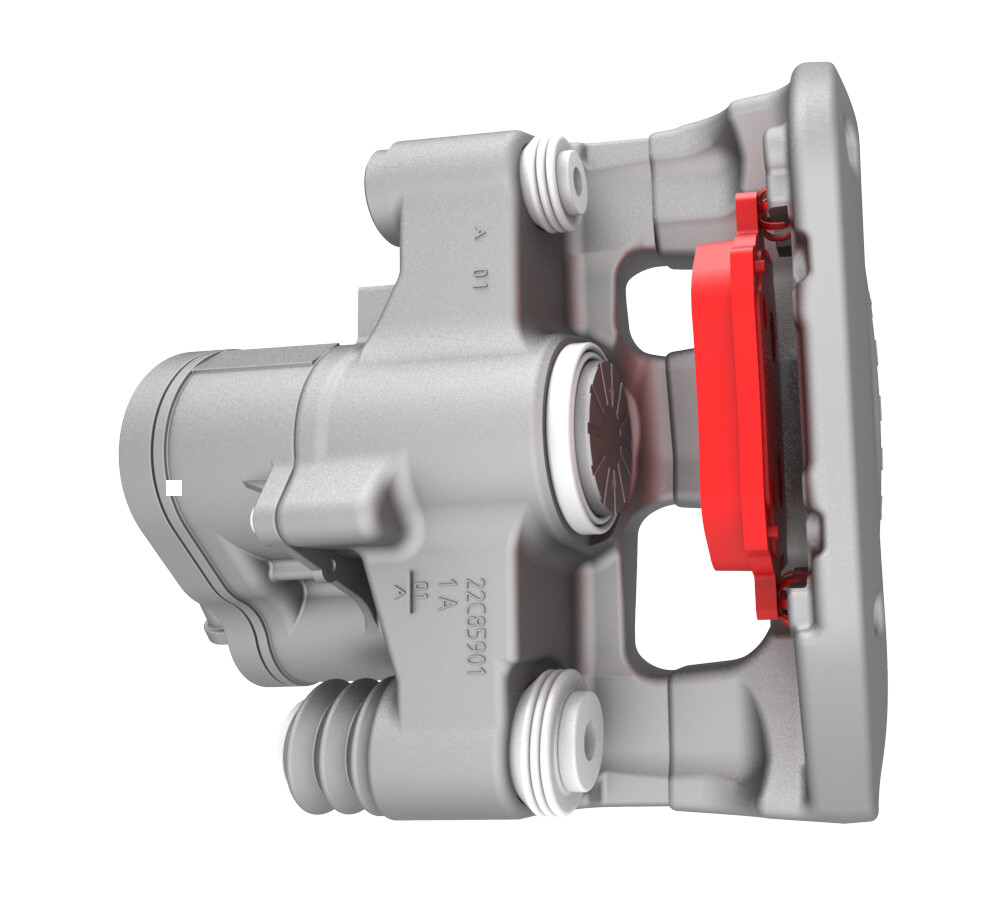

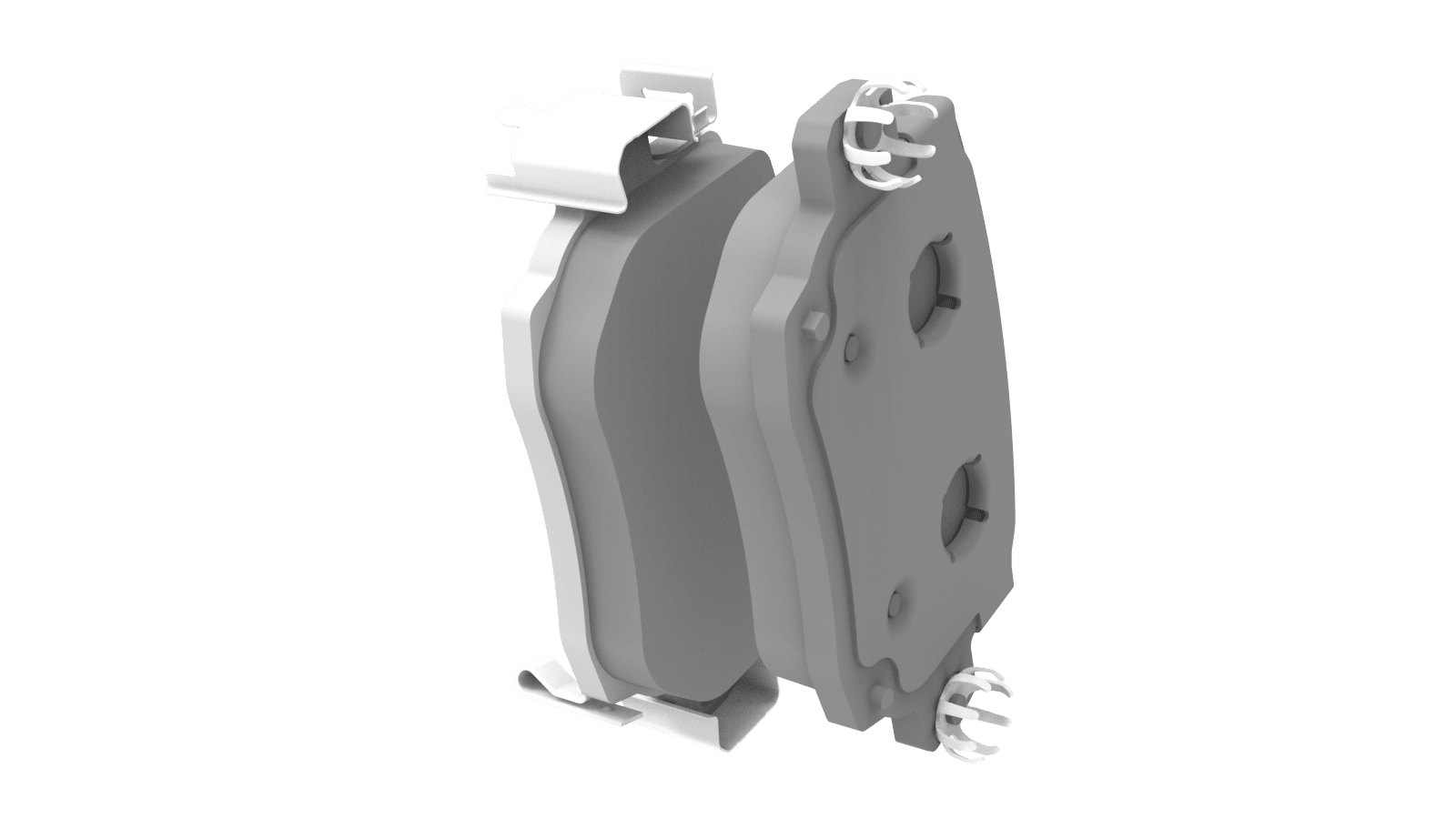

  9. 从 LH 后制动钳上拆下制动片。

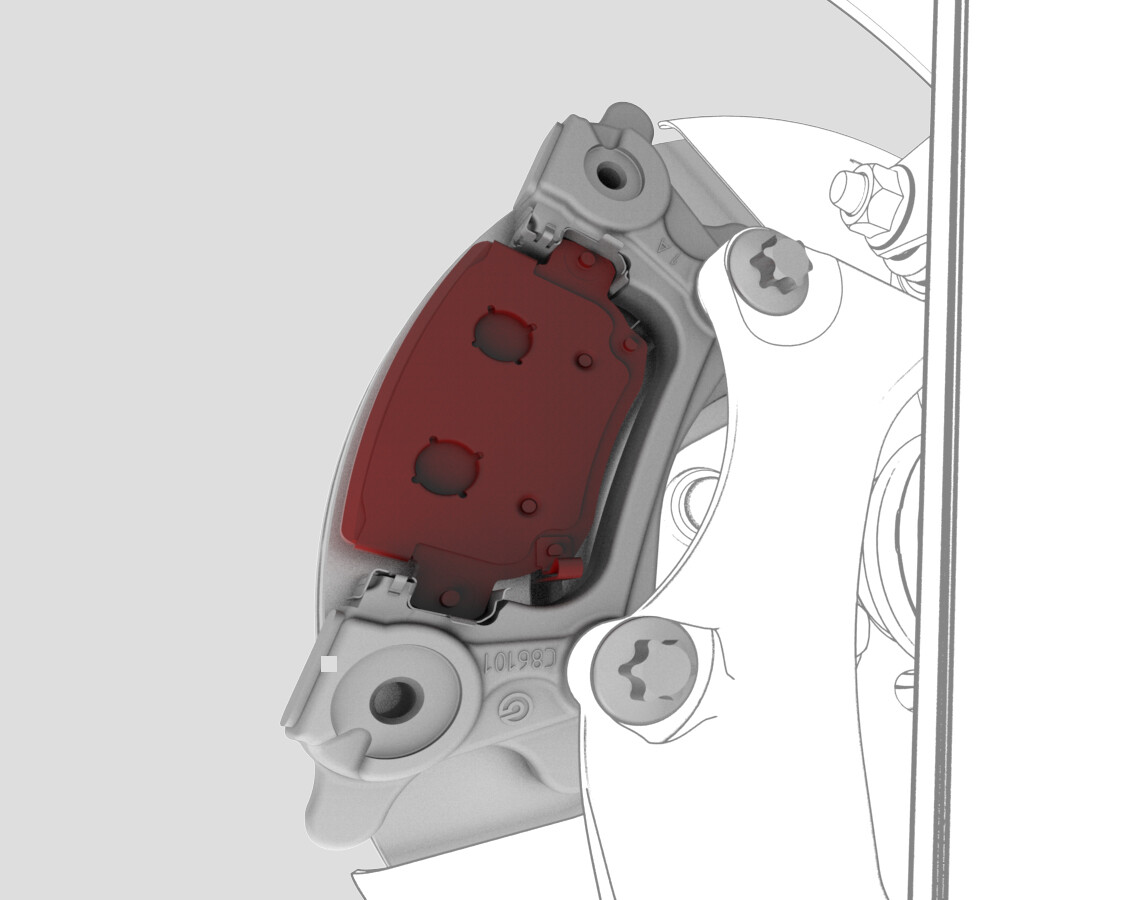

  10. 从 LH 后制动钳支架上拆下制动片。
  11. 用肥皂水冲刷 LH 后制动钳和 LH 后制动钳支架防震弹簧。

安装

  1. 将制动片安装到 LH 后制动钳支架上。
    提示
    安装期间，将制动片推离制动盘。
  2. 将制动片安装到左后制动钳上。
    注
    将制动片弹簧夹与 LH 后制动钳开口啮合。
  3. 将 LH 后制动钳放在 LH 后制动钳支架上。
    警告
    During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
  4. 安装将左后制动钳固定到左后制动钳支架的下部螺栓。
    71 Nm (52.4 lbs-ft)
  5. 安装将左后制动钳固定到左后制动钳支架的上部螺栓。
    34 Nm (25.1 lbs-ft)
  6. 安装用于连接 LH 后侧上部制动钳与制动钳支架的螺栓上的橡胶盖。
  7. 为 RH 后制动片重复第 4 步至第 6 步。
  8. 安装 LH 和 RH 后车轮。请参阅 轮毂（拆卸和安装）。
  9. 降下车辆并将车辆换入“驻车”挡。
  10. 踩下制动踏板，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
  11. Perform a road test and burnish the brake pads. See 制动片 - 磨合.
    注
    Ensure proper brake pedal feel and brake performance.
    注
    Add correction code 33013000 as a separate activity to the SV.
