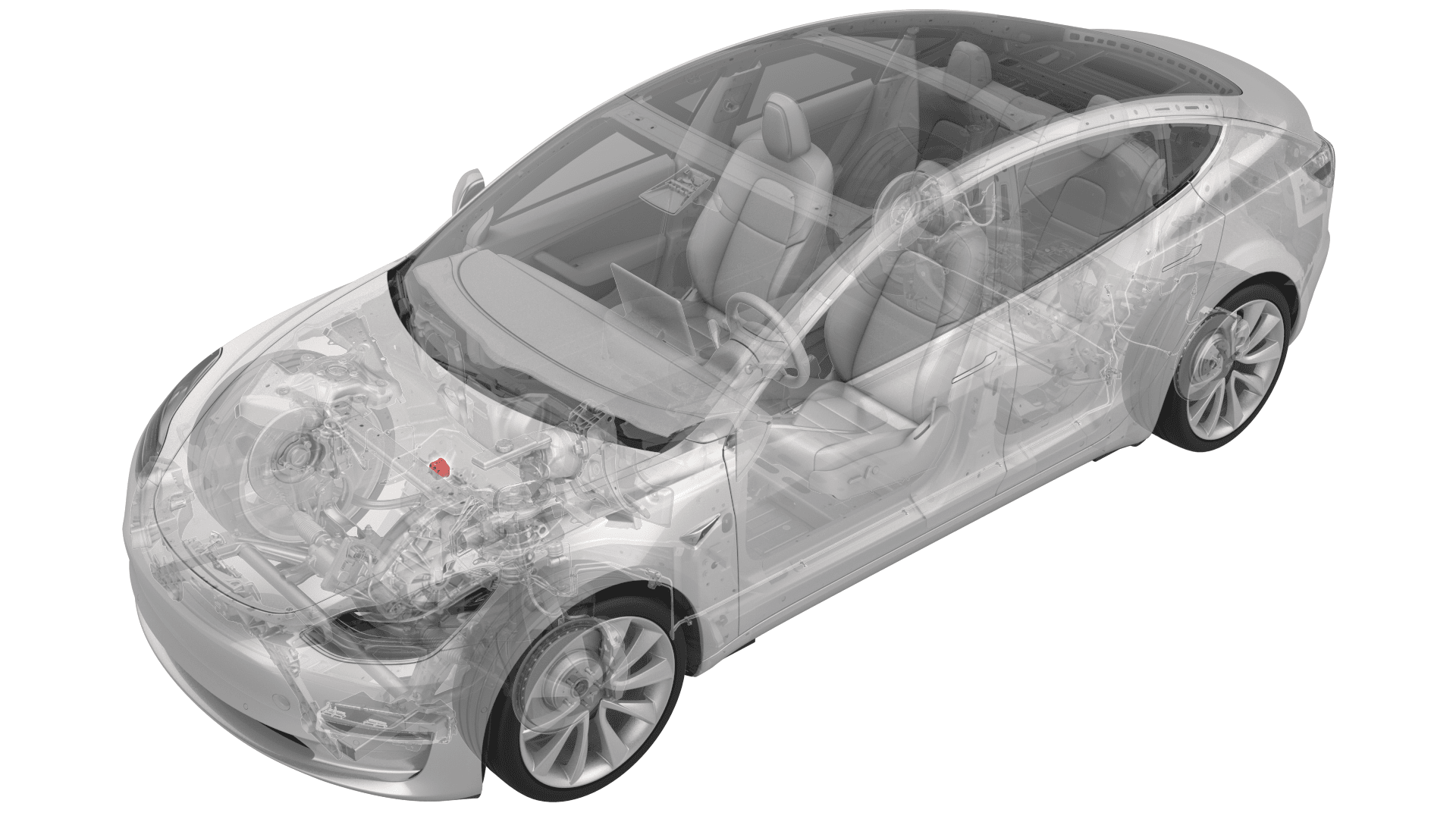

套管 - 前驱动单元 - RH(拆卸和更换)

校正代码 39011102 5.22 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 将前副车架总成从车辆上拆下。请参阅
  2. 在右前驱动单元套管上安装套管工具。
    Informational PurposesAn informational icon, calling your attention

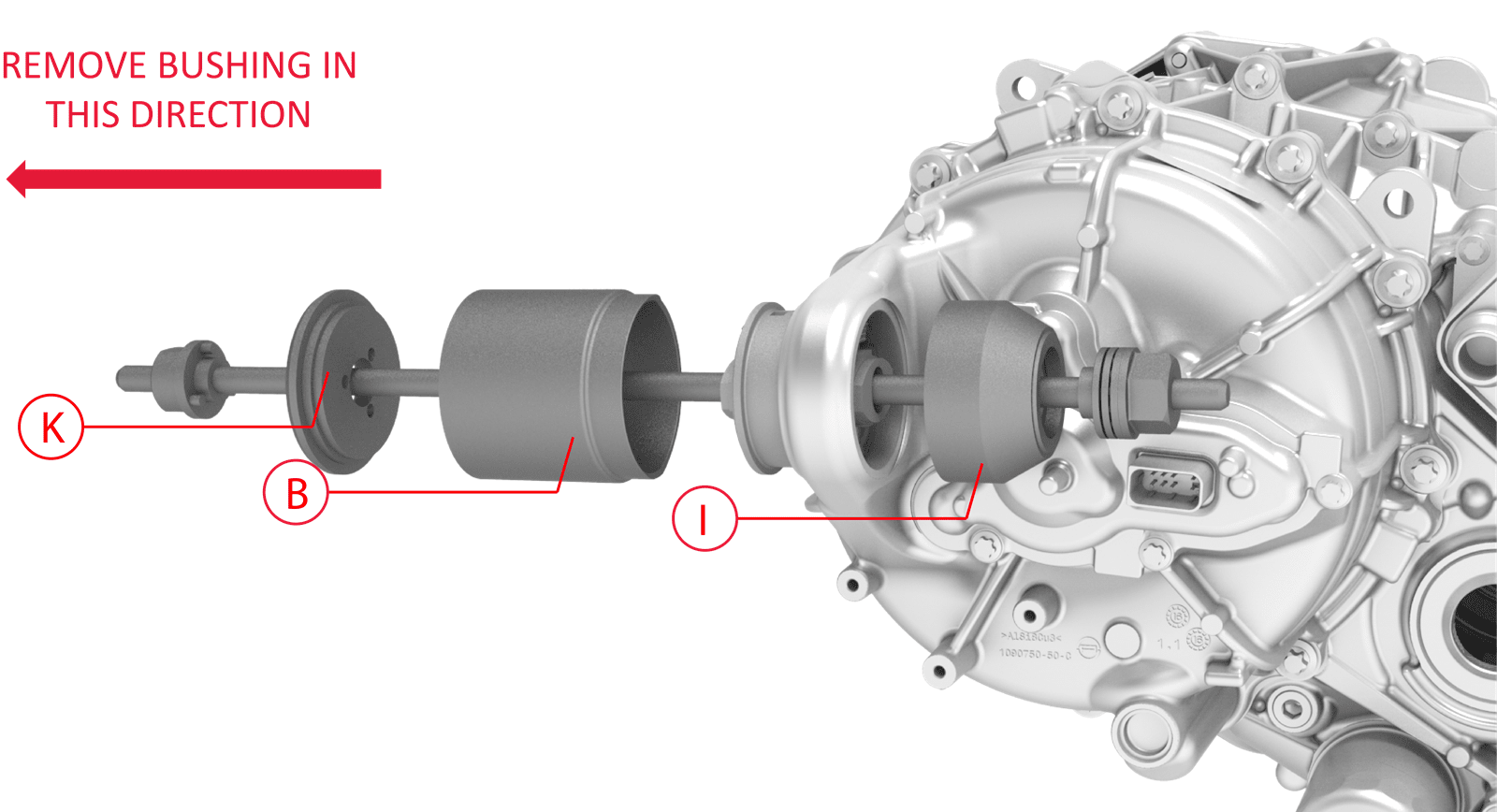

    装配特殊工具时,使用如图所示的 “K”、“B” 和 “I” 罩帽。
    图 1. 为清晰起见,隐藏了其他总成
  3. 将对置螺母固定在适当位置的同时,用扳手转动轴承侧套管工具螺母。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅向轴承侧套管工具螺母施加扭矩。

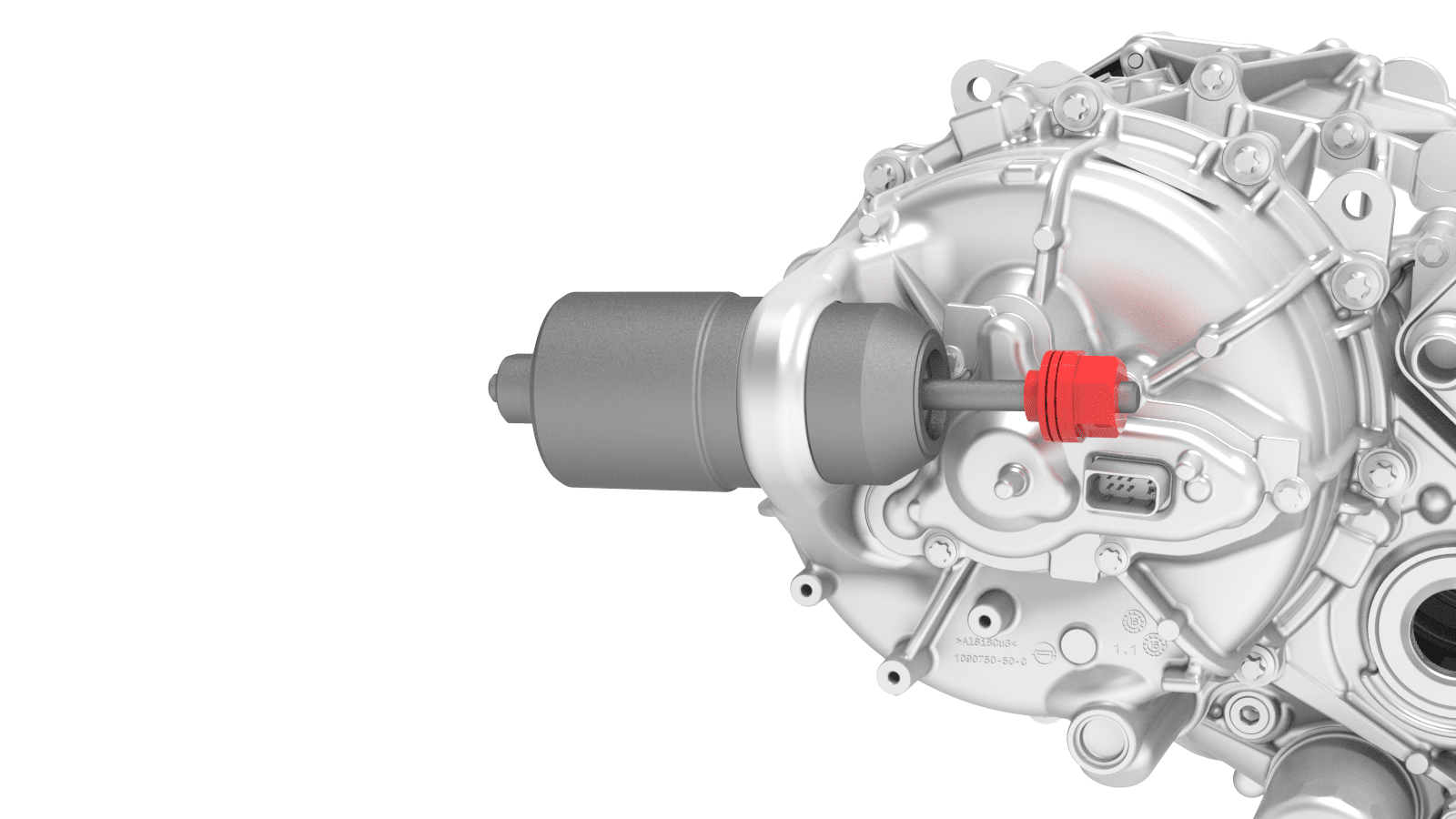

    图 2. 仅向红色标示螺母施加扭矩
  4. 将套管从前驱动单元推出后,分离套管工具,然后拆下套管。

安装

  1. 安装套管工具,以套上新的套管。
    Informational PurposesAn informational icon, calling your attention
    装配特殊工具时,使用如图所示的 “L”、“J” 和 “C” 罩帽。
    Informational PurposesAn informational icon, calling your attention
    确保可在 “J” 罩帽顶部看到橡胶锁片。

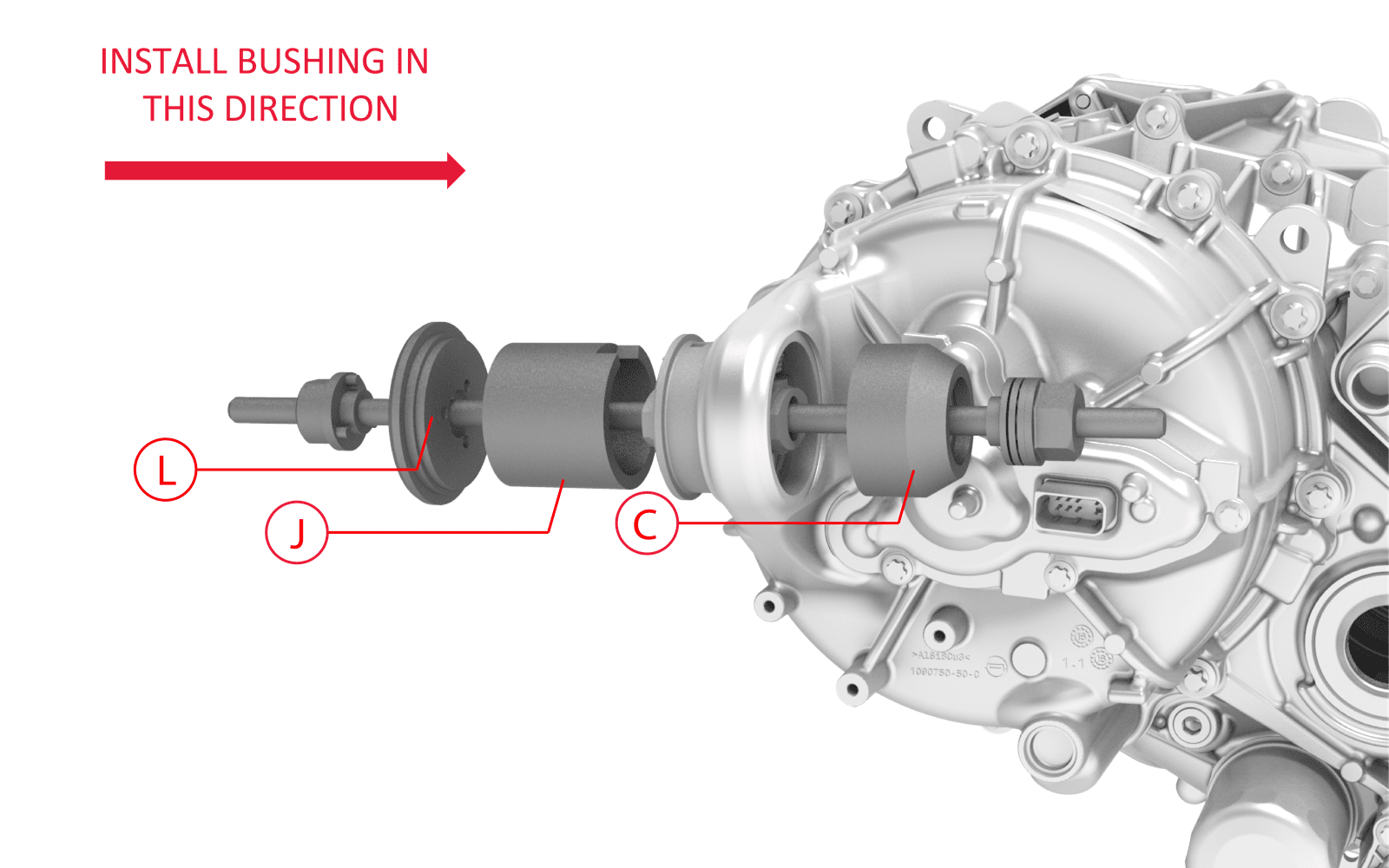

    图 3. 用于安装套管的 “L”、“J” 和 “C” 罩帽

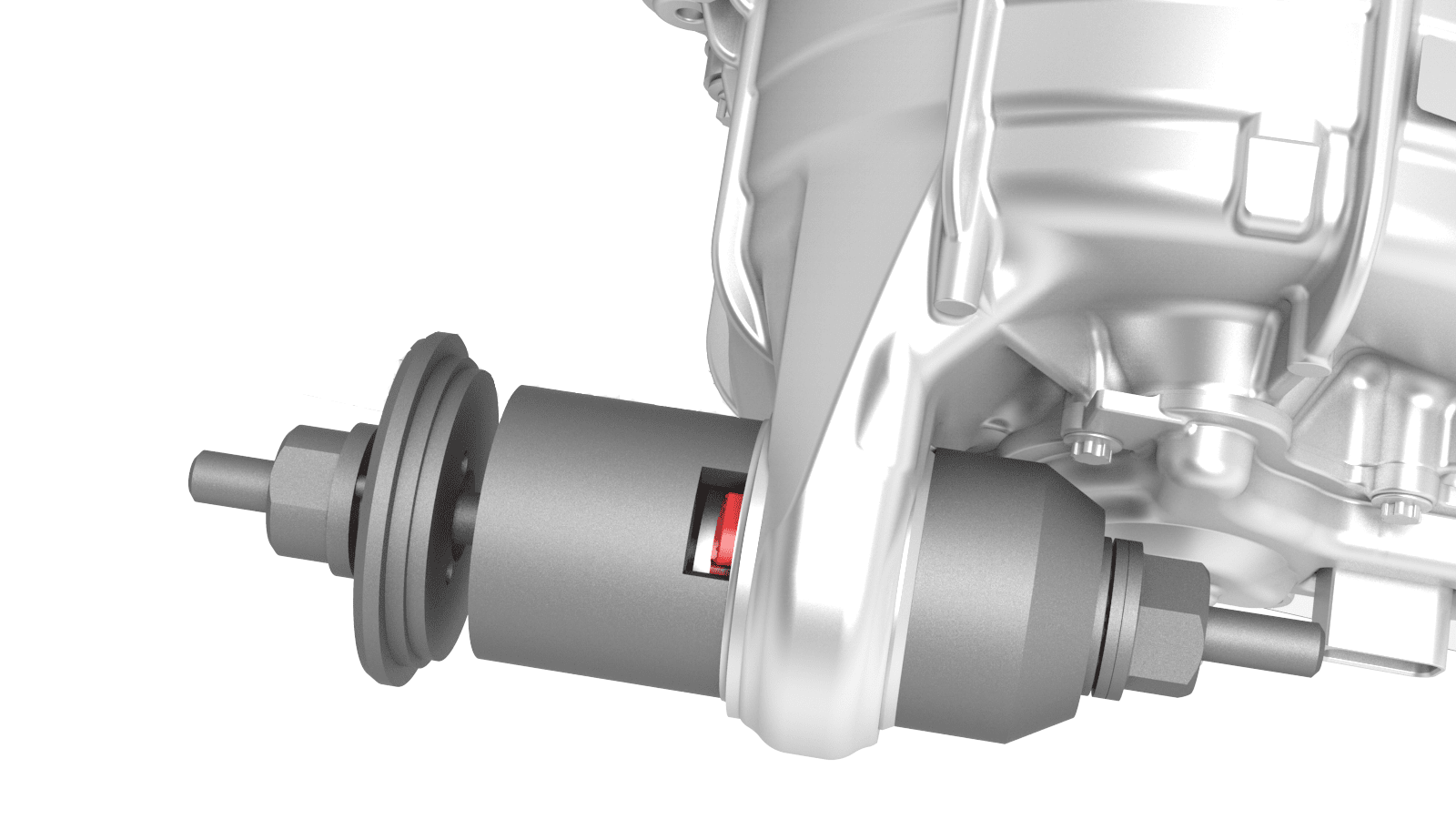

    图 4. 可在 “J” 罩帽顶部看到橡胶锁片
  2. 用扳手转动轴承侧套管工具螺母,直至套管法兰接触到前驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅向轴承侧套管工具螺母施加扭矩。
    Informational PurposesAn informational icon, calling your attention
    安装套管时,确保橡胶锁片在 “J” 罩帽顶部保持可见。

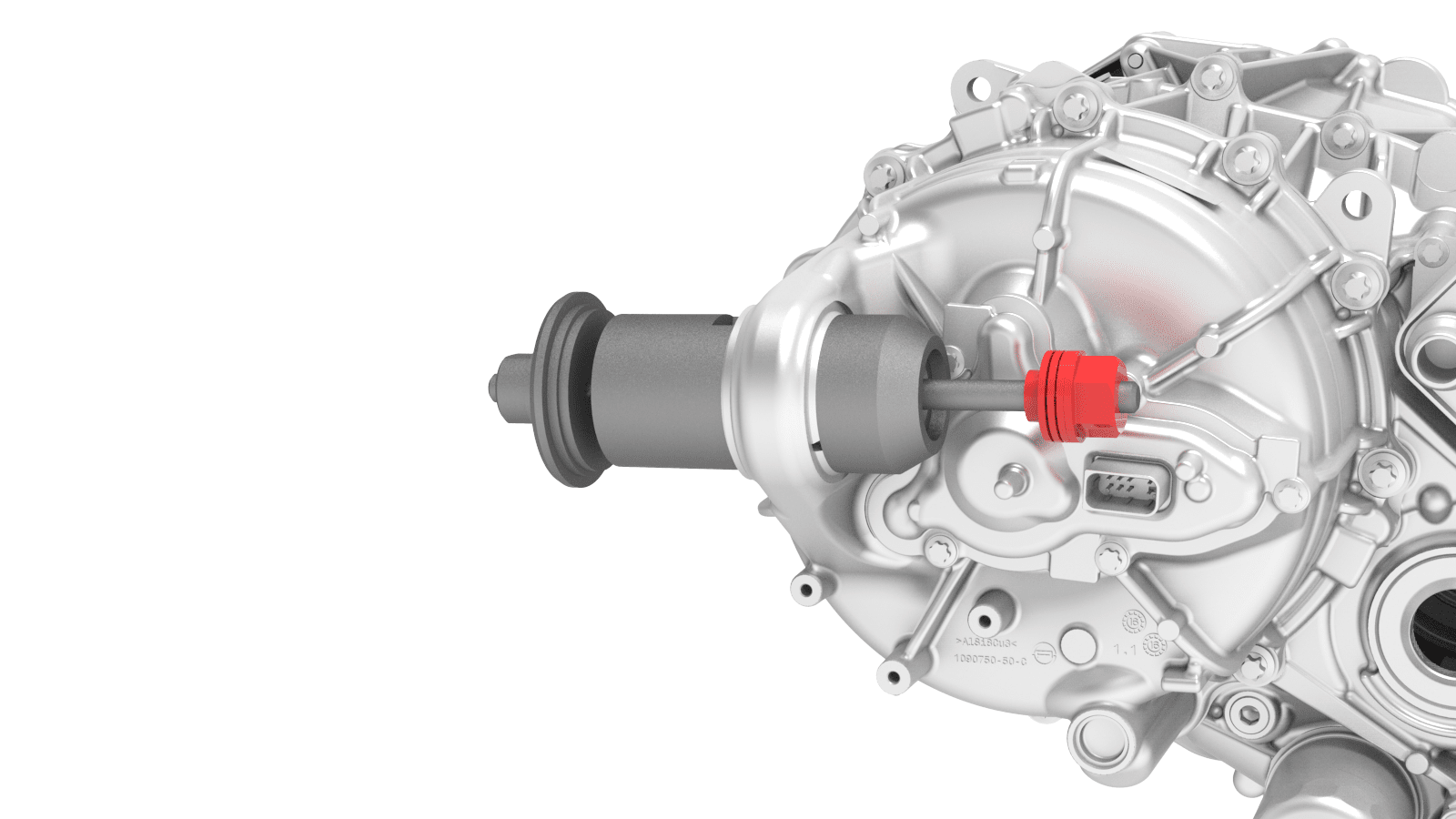

    图 5. 仅向红色标示螺母施加扭矩
  3. 分离套管工具,然后从驱动单元上拆下。

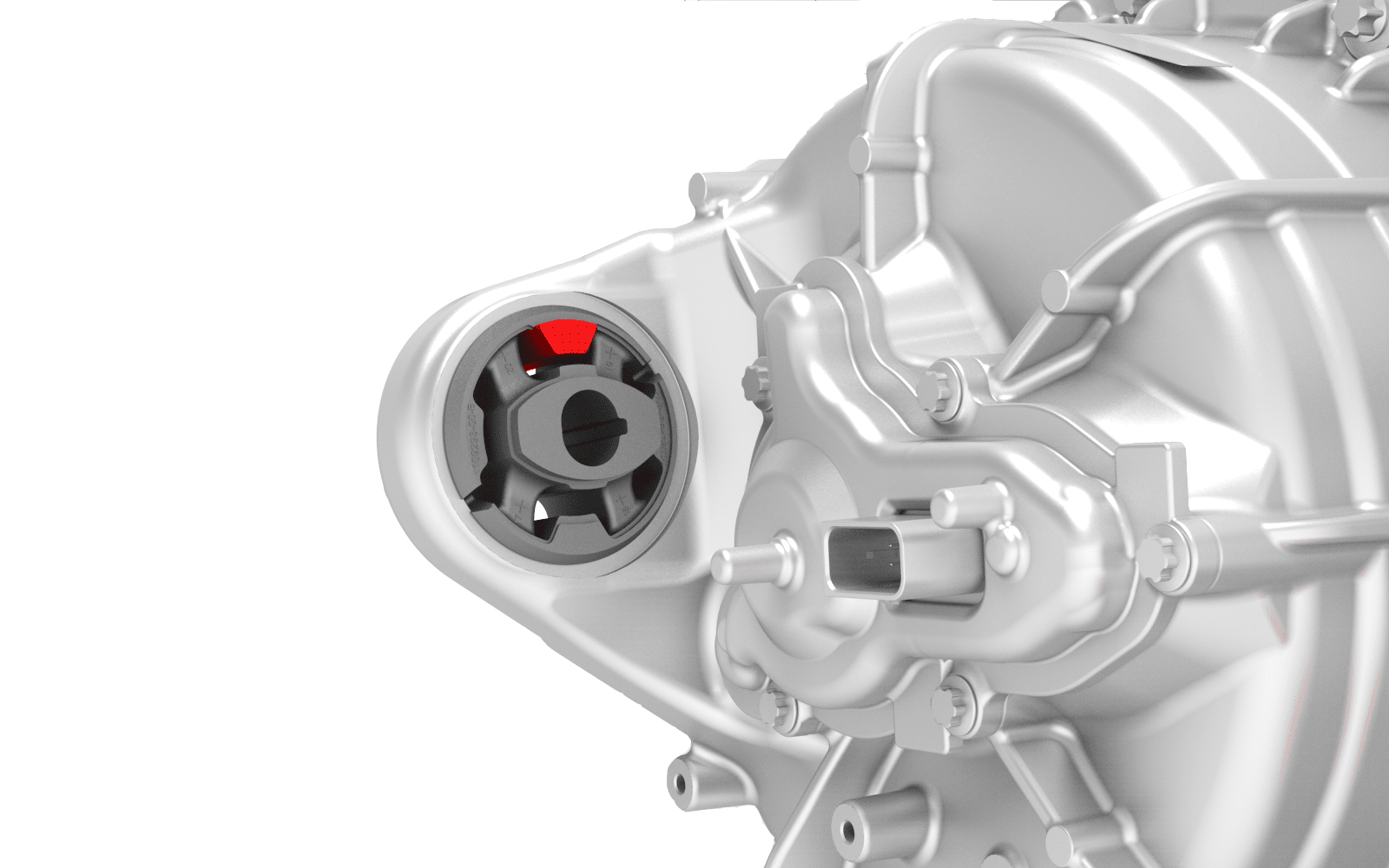

  4. 确保套管定位凸耳朝向 12 点钟方向。
    图 6. 为清晰起见,隐藏了其他总成
  5. 将前副车架总成安装到车辆上。请参阅
  6. 检查车辆轮毂定位,并根据需要进行调整。请参阅四轮定位检查
