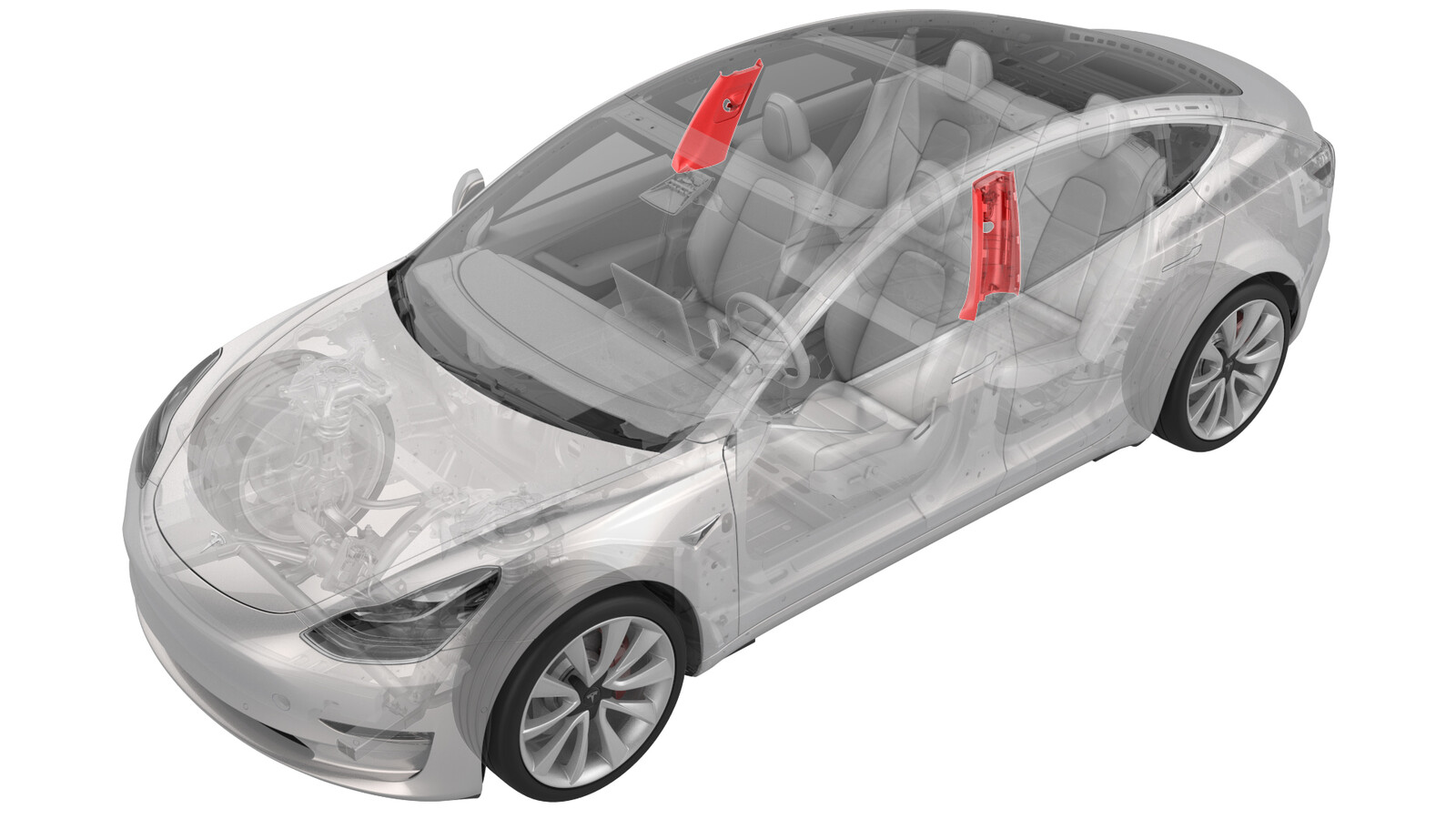

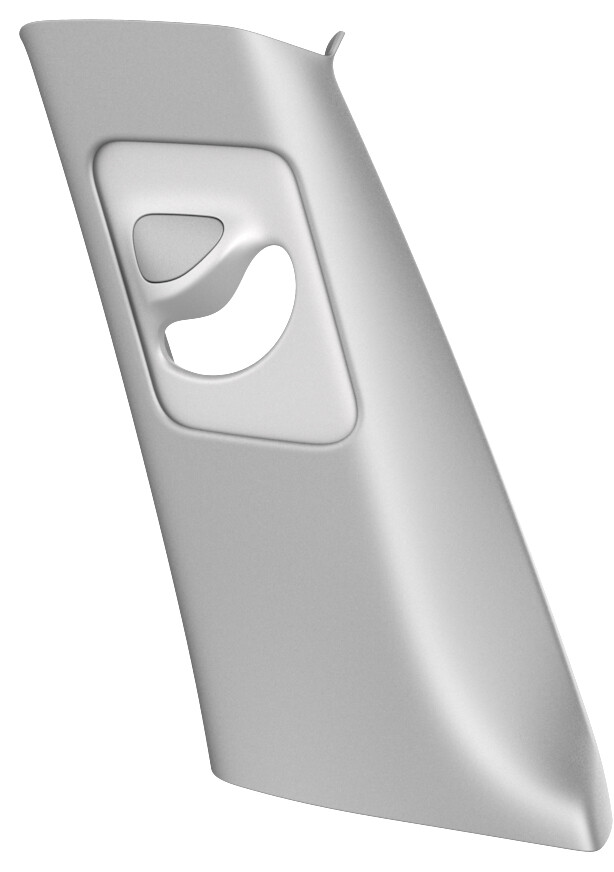

饰板 - B 柱 - 上 - 左侧（拆卸和更换）

校正代码 15183002 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1133787-00-A 安全带释放按键，Model 3

拆卸

  1. 打开两个 LH 车门。
  2. 将 LH 前排座椅移至最前端。
  3. 将安全带释放钥匙 (1133787-00-A) 插入到安全带预紧装置耦合的底部，以从预紧装置中松开安全带。
  4. 将座椅安全带肩部调节装置完全移至最下方。
  5. 佩戴适宜的手套，扒开 LH B 柱饰板顶部开口的底部，然后松开将饰板底部固定到 LH B 柱下部饰板的夹子。
    警告
    小心操作，切勿将 LH B 柱上部饰板拉离太远，否则会损坏座椅安全带肩部调节机械装置。
    注
    移动车身密封条以辅助拆卸。
  6. 将手指滑到 B 柱上部饰板的顶部密封条的下方，然后将 B 柱上部饰板与车身分离。
  7. 将座椅安全带固位器穿过 LH B 柱上部饰板，然后从车上拆下饰板。
    注
    从 LH B 柱上拆下剩余的 B 柱 LH 上部饰板夹，如果稍后需要安装 B 柱 LH 上部饰板，则请从饰板上拆下全部夹子。

安装

  1. 如果重复使用同一块 LH B 柱上部饰板，请将新夹子安装到饰板上。
  2. 确保座椅安全带肩部调节装置和 B 柱上部饰板的滑块饰板均位于各自最低的位置。
  3. 将座椅安全带固位器穿过 LH B 柱上部饰板，然后将其连接到座椅上。
  4. 将 B 柱上部饰板的顶部插入顶篷下方。
  5. 将 B 柱 LH 上部饰板的底部压入 LH B 柱下部饰板，然后侧压以紧固夹子。
  6. 将 B 柱 LH 上部饰板的顶部压入 B 柱顶部，然后侧压以紧固夹子。
  7. 重新放置车身密封条，使其覆盖 LH B 柱上部饰板。
  8. 将 LH 前座椅移回原位。
  9. 关闭两扇 LH 车门。
