传动装置 - 下部模式（不带加热泵款）（拆卸和更换）

校正代码 18102502 3.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆卸中控台。请参阅中控台（拆卸和安装）。

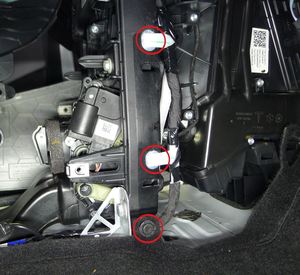

  2. 将仪表板线束夹（2 个）和地毯卡子从右侧横梁上松开。
  3. 拆卸将右侧横梁固定到 HVAC 总成的螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
    • 10 毫米 12 角深套筒

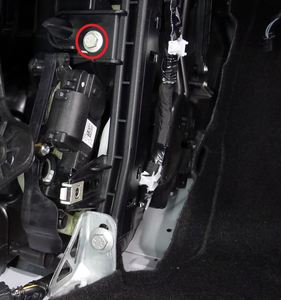

  4. 拆下将 RH 横梁支架固定到横梁的螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件

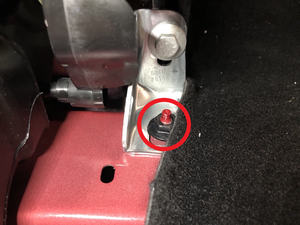

  5. 拆卸将右侧横梁支架固定到车身的螺母。
    注
    将右侧地毯稍稍朝车辆右侧拉动。拆卸时，注意横梁支架的方向。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件
  6. 将右侧横梁支架从车辆上拆下。
  7. 将可充气袋向上插入到下部模式传动装置的底部，然后为气袋充气，使其在右侧横梁支架与下部 HVAC 总成之间鼓起。
  8. 拆卸将下部模式传动装置固定到 HVAC 总成的螺栓（2 个）。
    注
    可在线束后插入一个迷你型棘轮摇钻，以便接触前端紧固件。

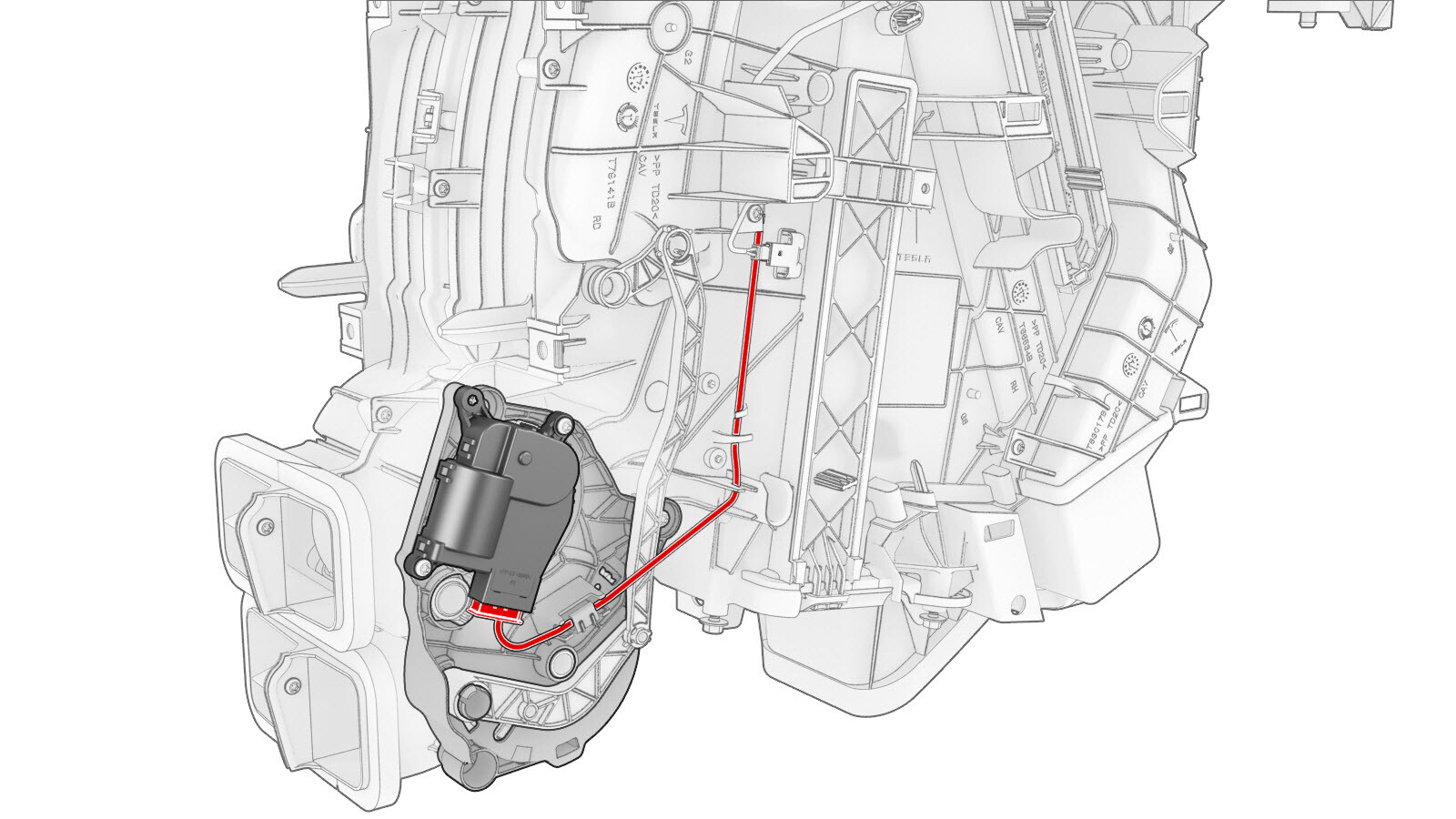

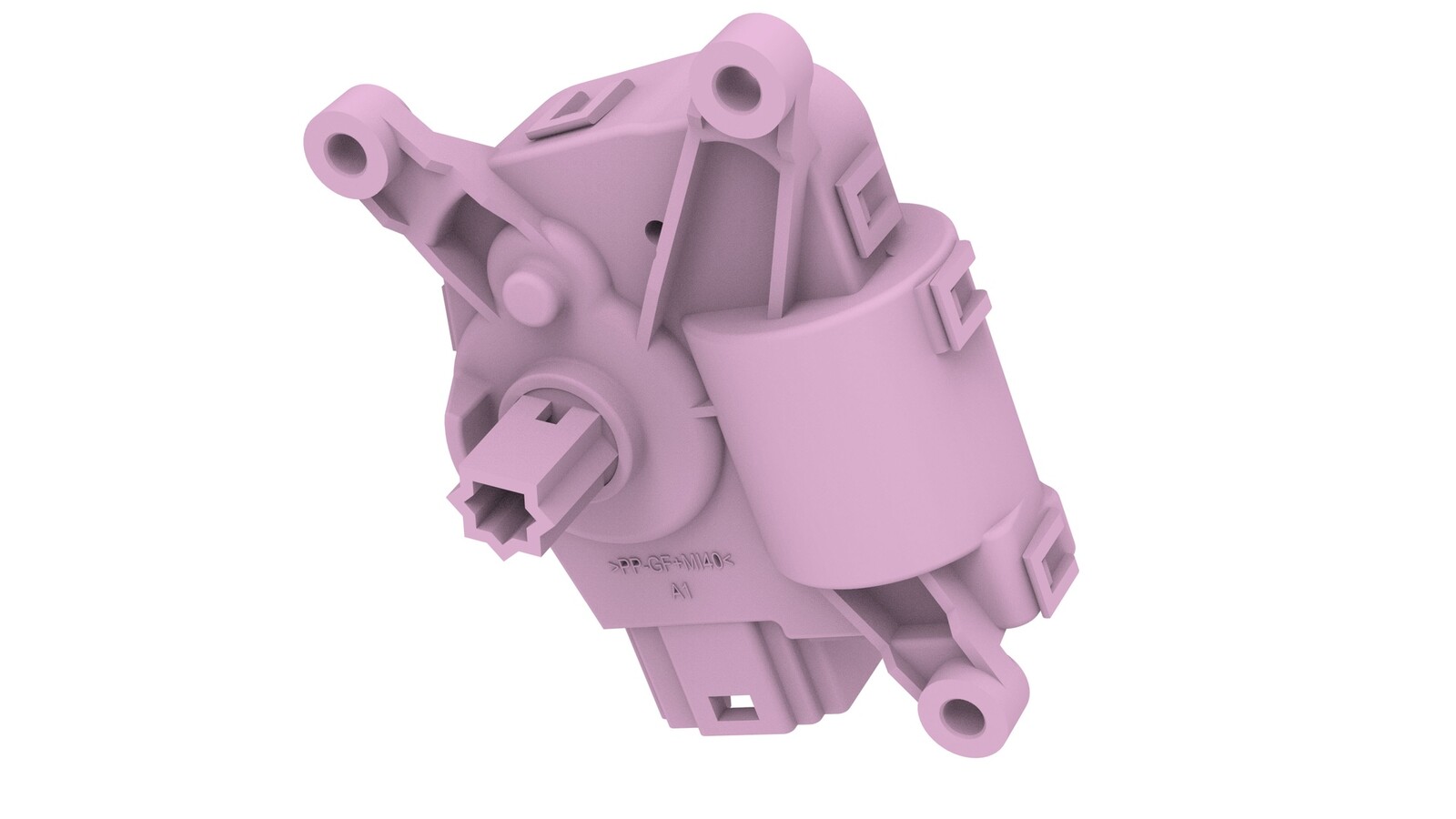

  9. 断开下部模式传动装置电气连接器，然后将传动装置从 HVAC 总成上拆下。

安装

  1. 连接下部模式传动装置电气连接器。
  2. 将下部模式传动装置放置在 HVAC 总成上，对齐导件，然后将下部模式传动装置向左侧推动以进行安装。
  3. 安装将下部模式传动装置固定到 HVAC 总成的螺栓（2 个）。
    1.2 Nm (.9 lbs-ft)
    注
    可在线束后插入一个迷你型棘轮摇钻，以便接触前端紧固件。
  4. 为右侧横梁支架与下部 HVAC 总成之间的可充气袋放气，并将其拆下。
  5. 将 RH 横梁支架放置到车身上。
  6. 预装将 RH 横梁支架固定到车身的螺母。
  7. 预装将右侧横梁支架固定到横梁的螺栓。
  8. 预装将横梁固定到 HVAC 总成的螺栓。
  9. 拧紧将 RH 横梁支架固定到车身的螺母。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件
  10. 拧紧将 RH 横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件
  11. 拧紧将 RH 横梁固定到暖通空调总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米 12 角深套筒
  12. 将仪表板线束夹（2 个）和地毯夹安装到右侧横梁上。
  13. 安装中控台。请参阅中控台（拆卸和安装）。
