直通件 - 直流-直流 - 12V（线缆类型）（拆卸和更换）

校正代码 16306052 1.20 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

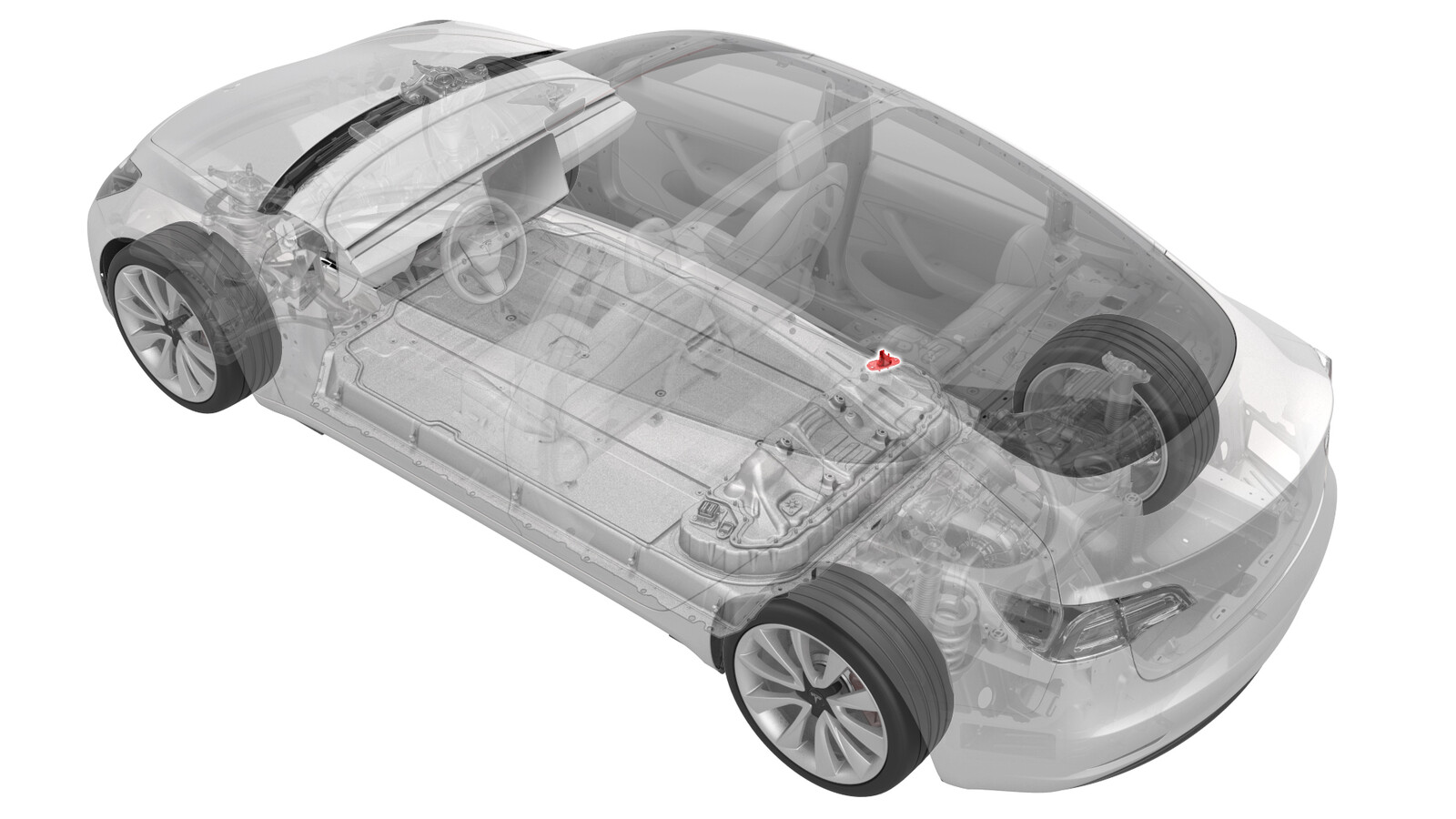

设备：
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1076927-00-A 毫欧电阻计，Hioki RM 3548
  • 2023 年 7 月 6 日：在“安装”部分添加了一个视频。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  2. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和安装）。
  3. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。

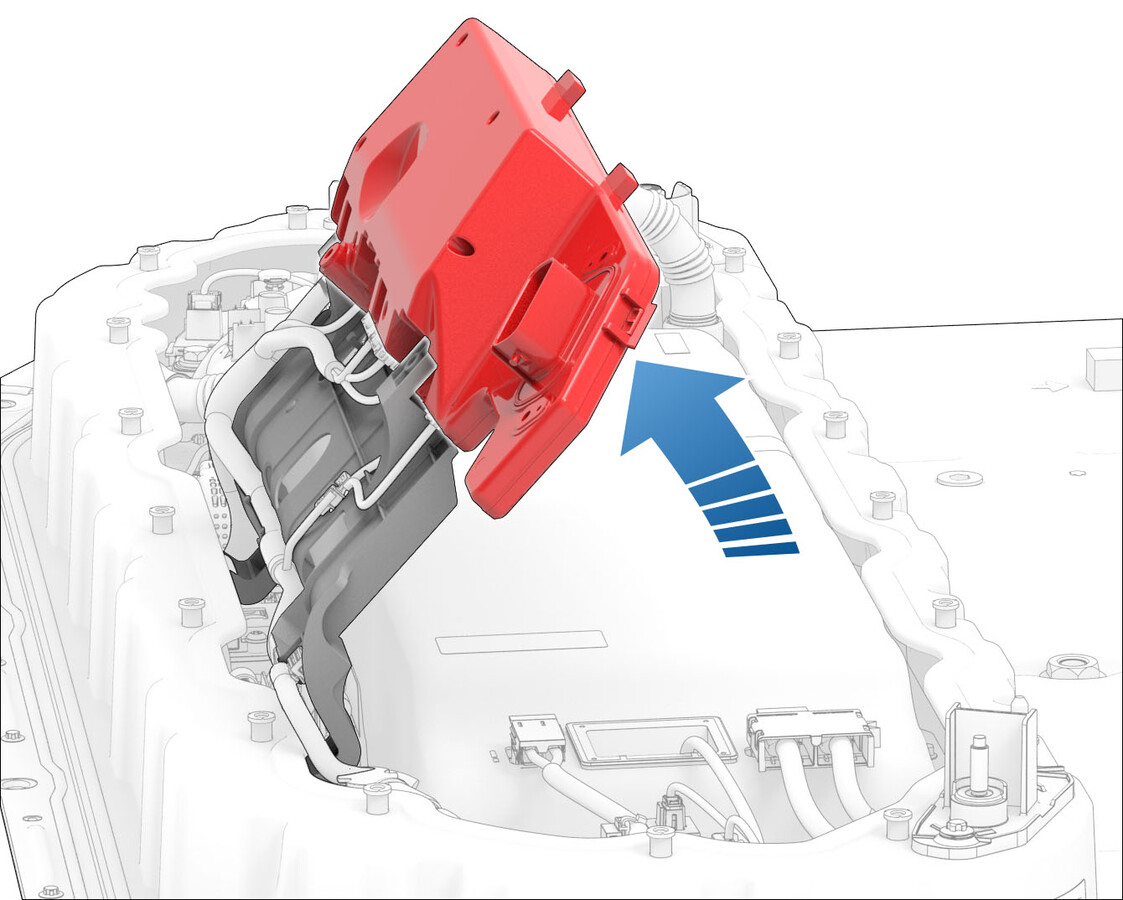

  4. 将高压控制器抬高至垂直位置。

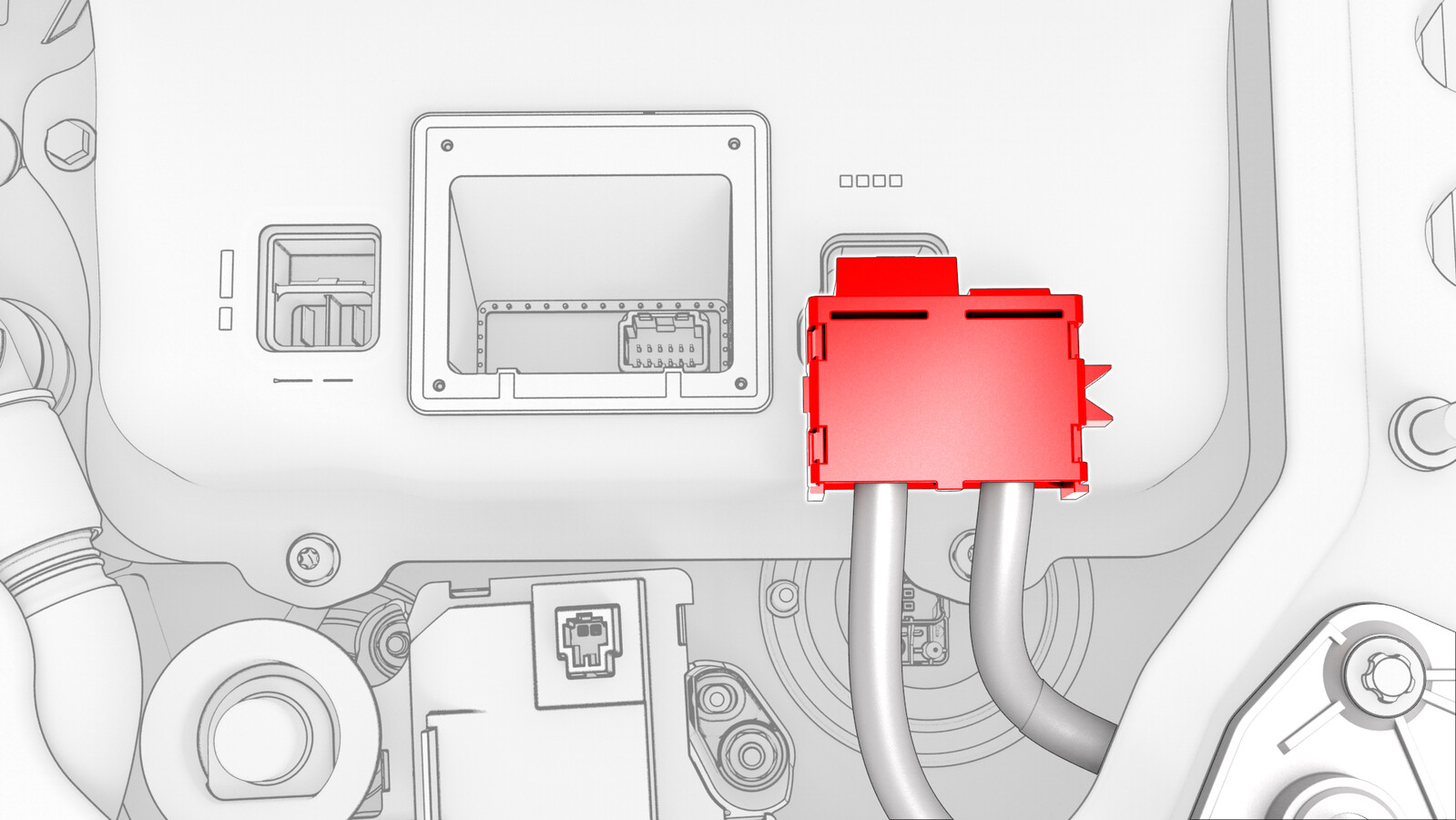

  5. 抬起 12V 直流-直流直通件连接器上的锁片，然后将连接器从功率转换系统上拆下。

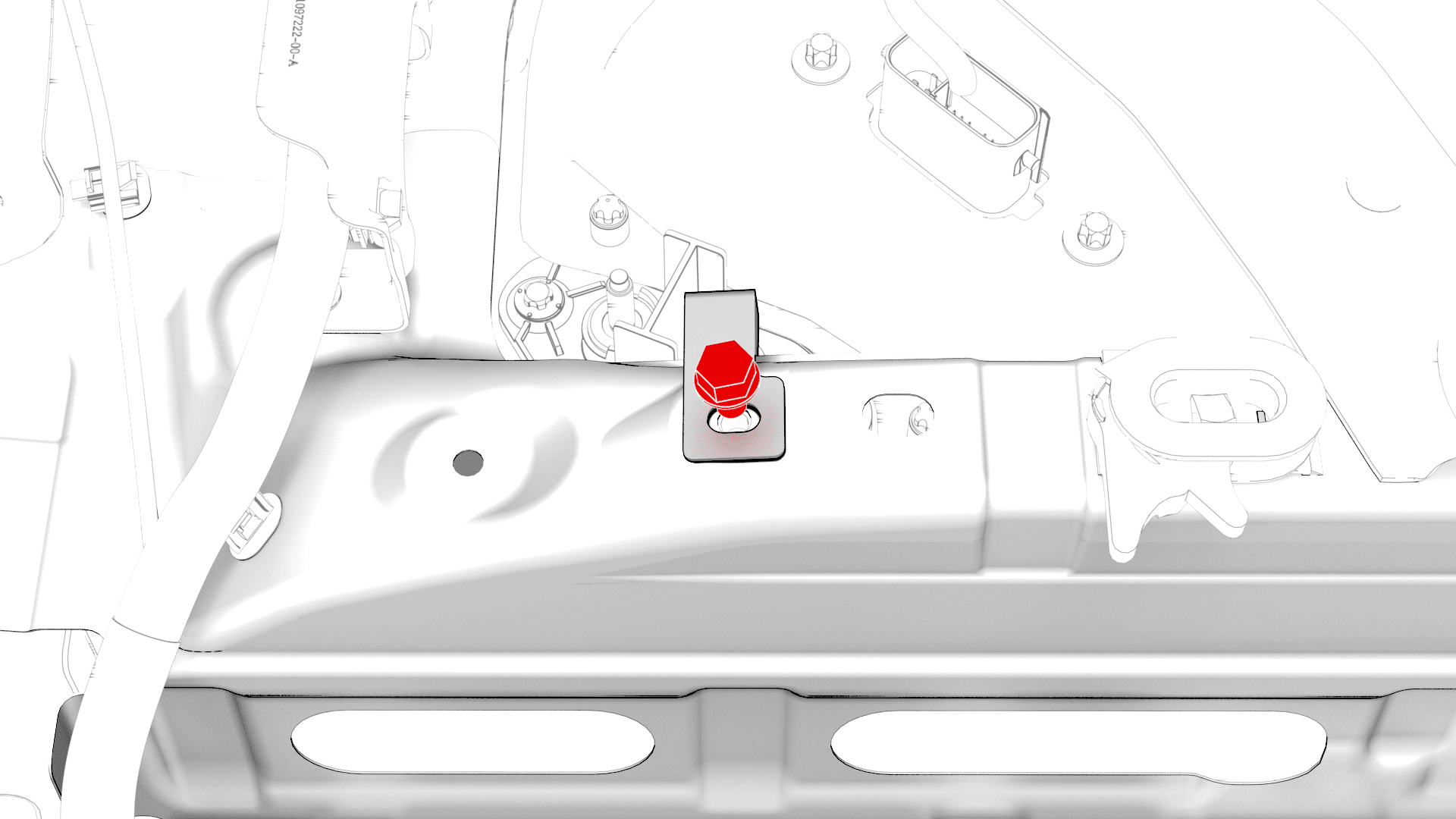

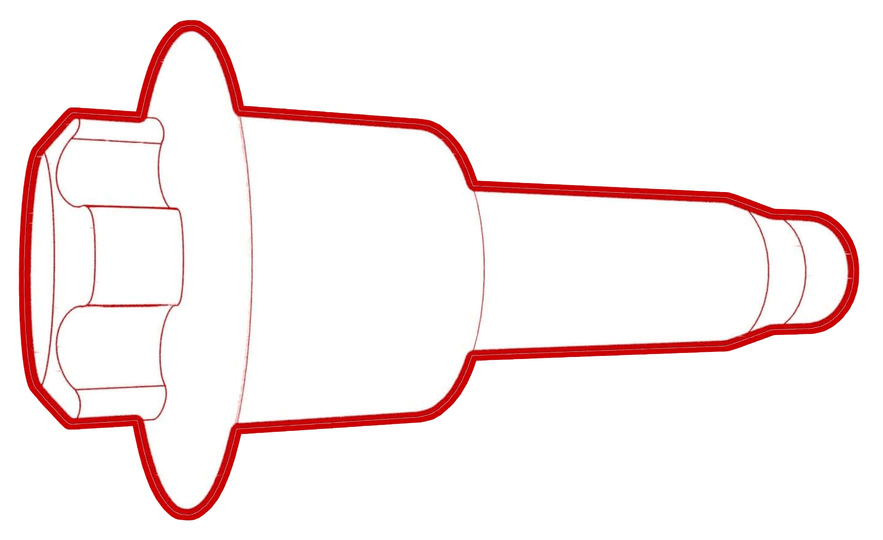

  6. 拆卸将直流-直流接地母排固定到车身的螺栓。

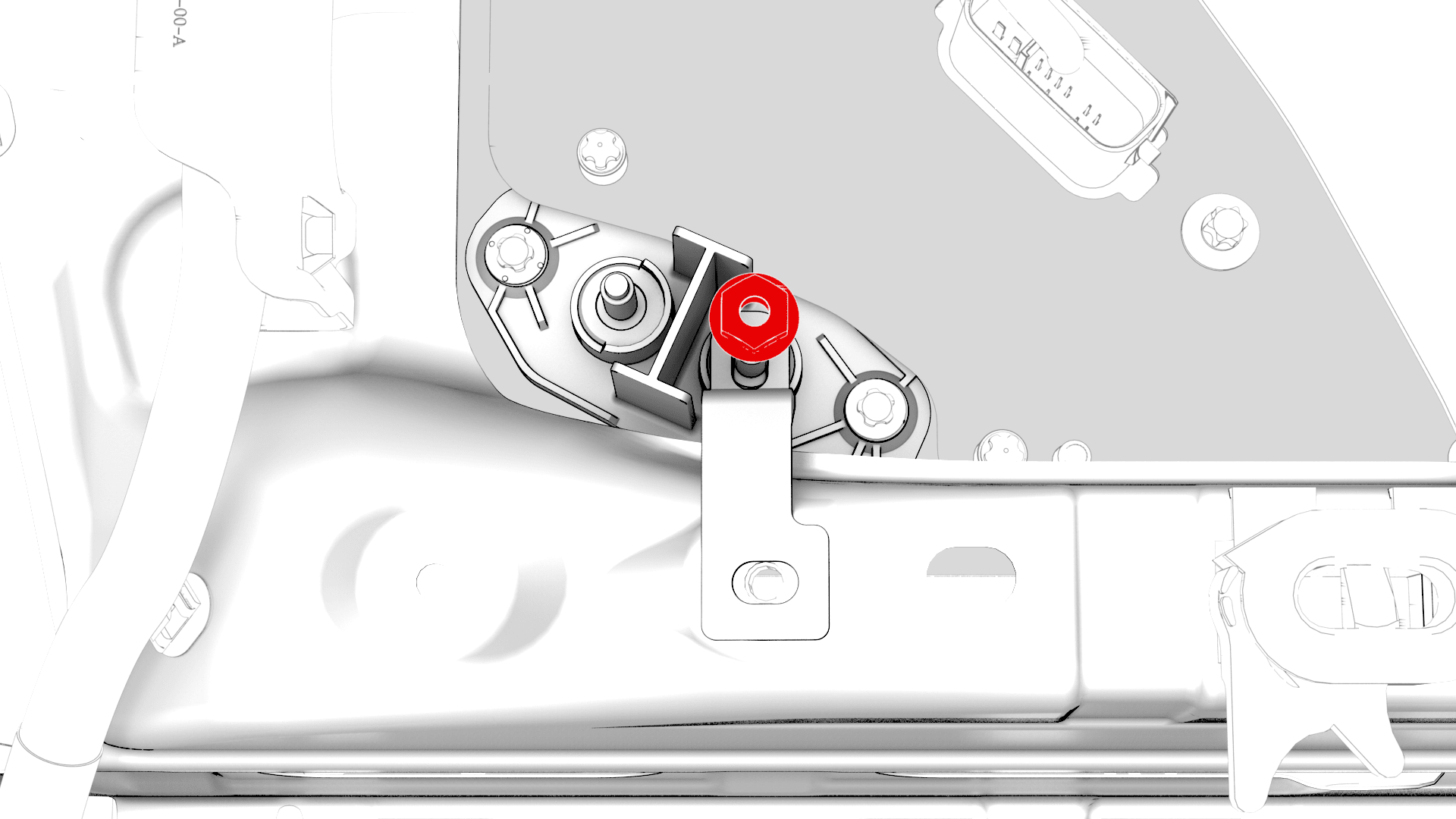

  7. 拆卸并弃置将直流-直流接地母排固定到高压电池的螺母，然后从车上拆下直流-直流接地母排。
    15 Nm (11.1 lbs-ft)

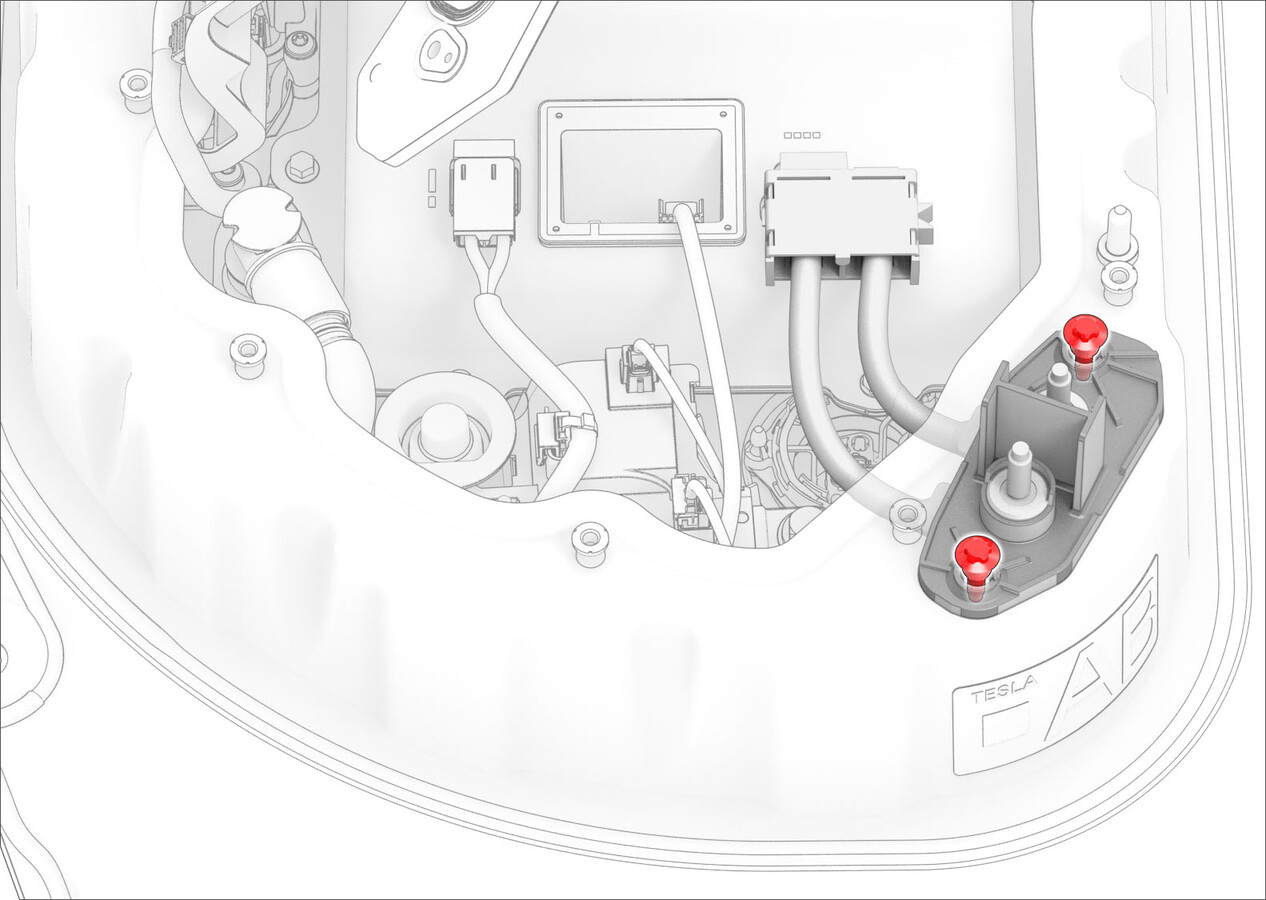

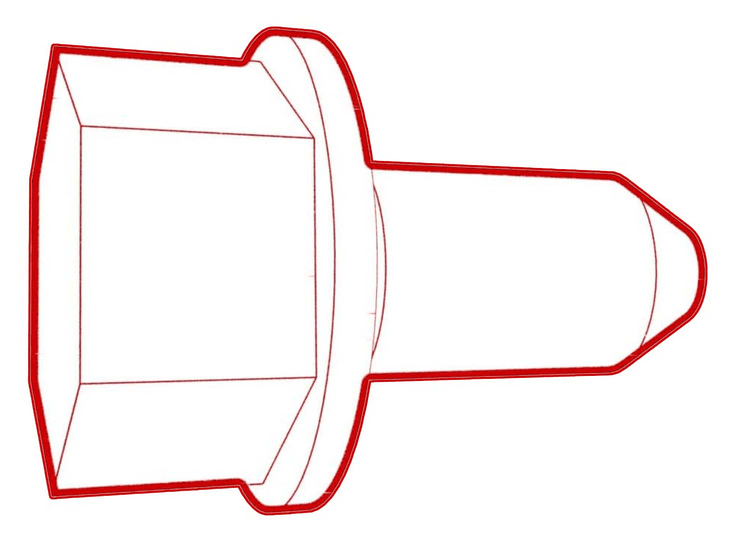

  8. 拆卸将 12V 直流-直流直通件固定到高压电池仓的螺栓，然后将 12V 直流-直流直通件从高压电池仓上拆下 。

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 将 12V 直流-直流直通件安装到高压电池仓中，安装将 12V 直流-直流直通件固定到高压电池仓的螺栓。紧固后，使用油性记号笔标记螺栓。
    10 Nm (7.4 lbs-ft)
  3. 安装将直流-直流接地母排固定到车身的螺栓，紧固后，使用油性记号笔标记螺栓。
    20 Nm (14.7 lbs-ft)
  4. 将直流-直流接地母排安装到直流-直流直通件，安装将直流-直流接地母排固定到直流-直流直通件的新螺母。紧固后，使用油性记号笔标记螺母。
    15 Nm (11.1 lbs-ft)
  5. 将直流-直流直通件连接器牢牢连接到功率转换系统，然后降下锁片。
  6. 将高压控制器降至水平位置。
  7. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  8. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和安装）。
    注
    按照说明执行高压电池仓漏气测试。
  9. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
