通风总成 - 高压电池 - RH（拆卸和更换）

校正代码 16102112 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 使用 Toolbox 将车辆置于 Factory Mode。
  2. 在触摸屏上调用诊断。
  3. 检查“Notifications”是否存在 BMS_a123 或 BMS_W123 警报。
  4. 如果：
    • 存在任意警报 - 请联系服务工程部。切勿执行本程序。
    • 如果不存在上述警报 - 请继续下一步。
  5. 退出诊断，然后重启触摸屏。
  6. 使用 Toolbox 退出 Factory Mode。
  7. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  8. 执行车辆电气隔离程序。请参阅车辆高压禁用程序。
  9. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。

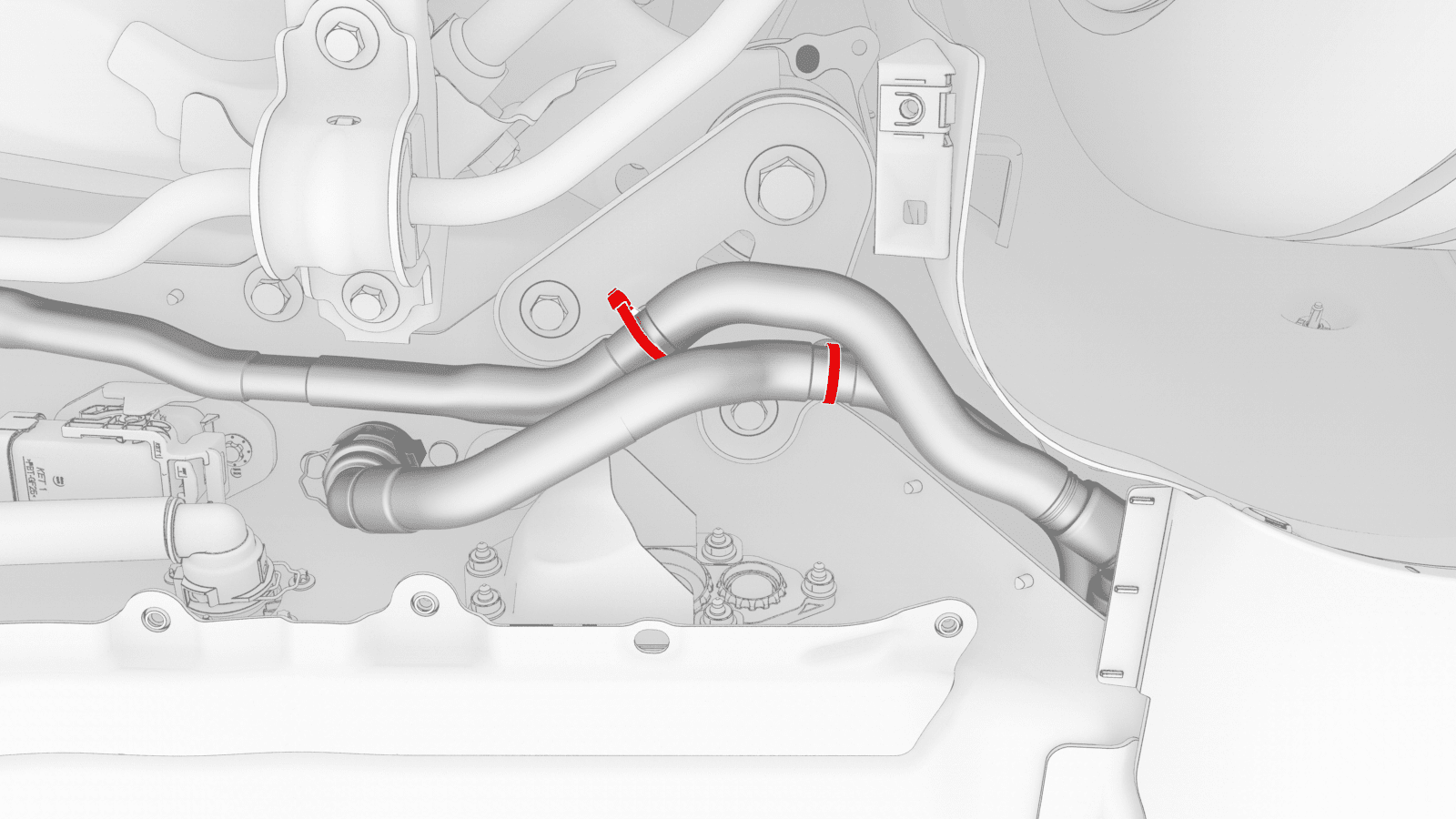

  10. 松开将冷却液软管固定到 RH 剪力板的枞树夹。
  11. 佩戴个人防护装备。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    处理高压电池内部时，必须佩戴高压绝缘手套和皮质手套保护装备。

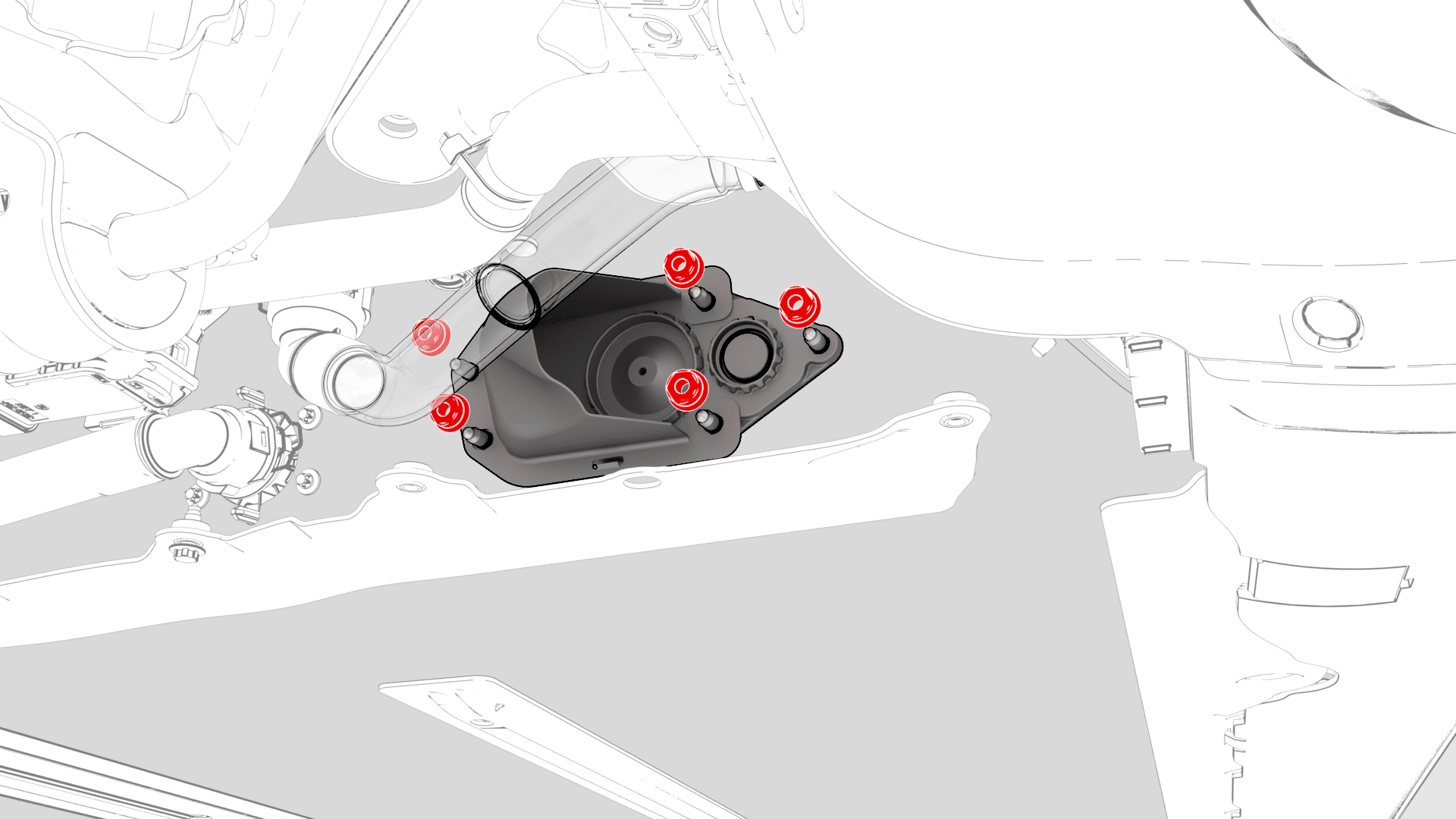

  12. 拆下将 RH 通风口总成固定到高压电池的螺母 (x5)，然后从电池上拆下通风口总成。

安装

  1. 佩戴个人防护装备。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    处理高压电池内部时，必须佩戴高压绝缘手套和皮质手套保护装备。
  2. 将 RH 通风口总成安装到高压电池，然后安装将通风口总成连接到电池的螺母 (x5)。
    10 Nm (7.4 lbs-ft)
  3. 执行高压电池漏气测试。请参阅高压电池漏气测试。
  4. 如果新通风口总成未预安装通气阀，请此时安装。请参阅通气阀 - 高压电池（拆卸和更换）。
  5. 拧紧将冷却液软管固定到 RH 剪力板的枞树夹。
  6. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  7. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
