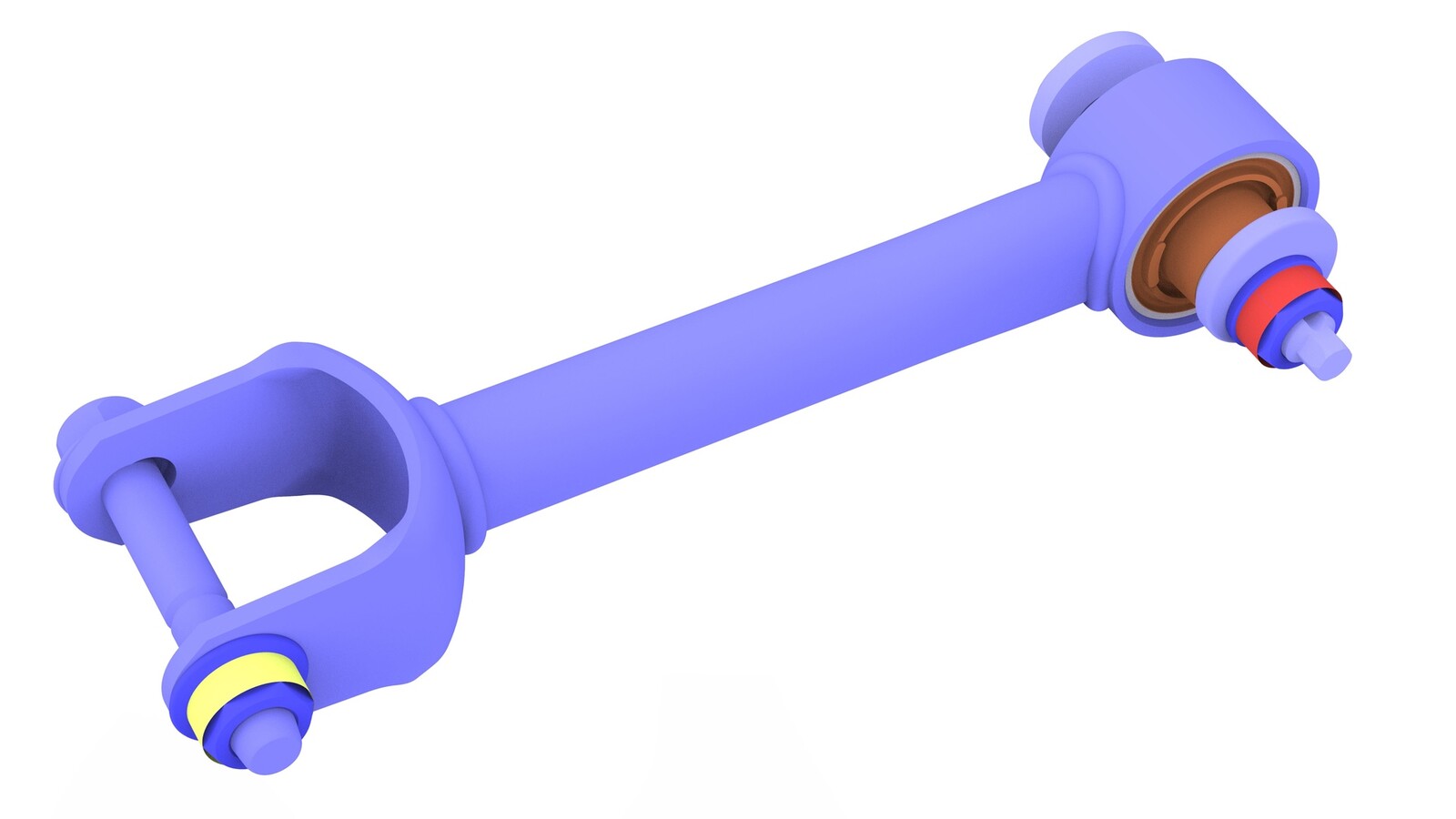

止推杆 - 后 - 左侧（拆卸和更换）

校正代码 31032002 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1135103-00-A 牵引钩弹簧压缩器工具，Model 3
  • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3

拆卸

  1. 拆下 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  2. 用油性记号笔在凸轮螺栓凸角和后副框架上标出证示标记，以便稍后在 LH 后止推杆安装期间重新对准两者。

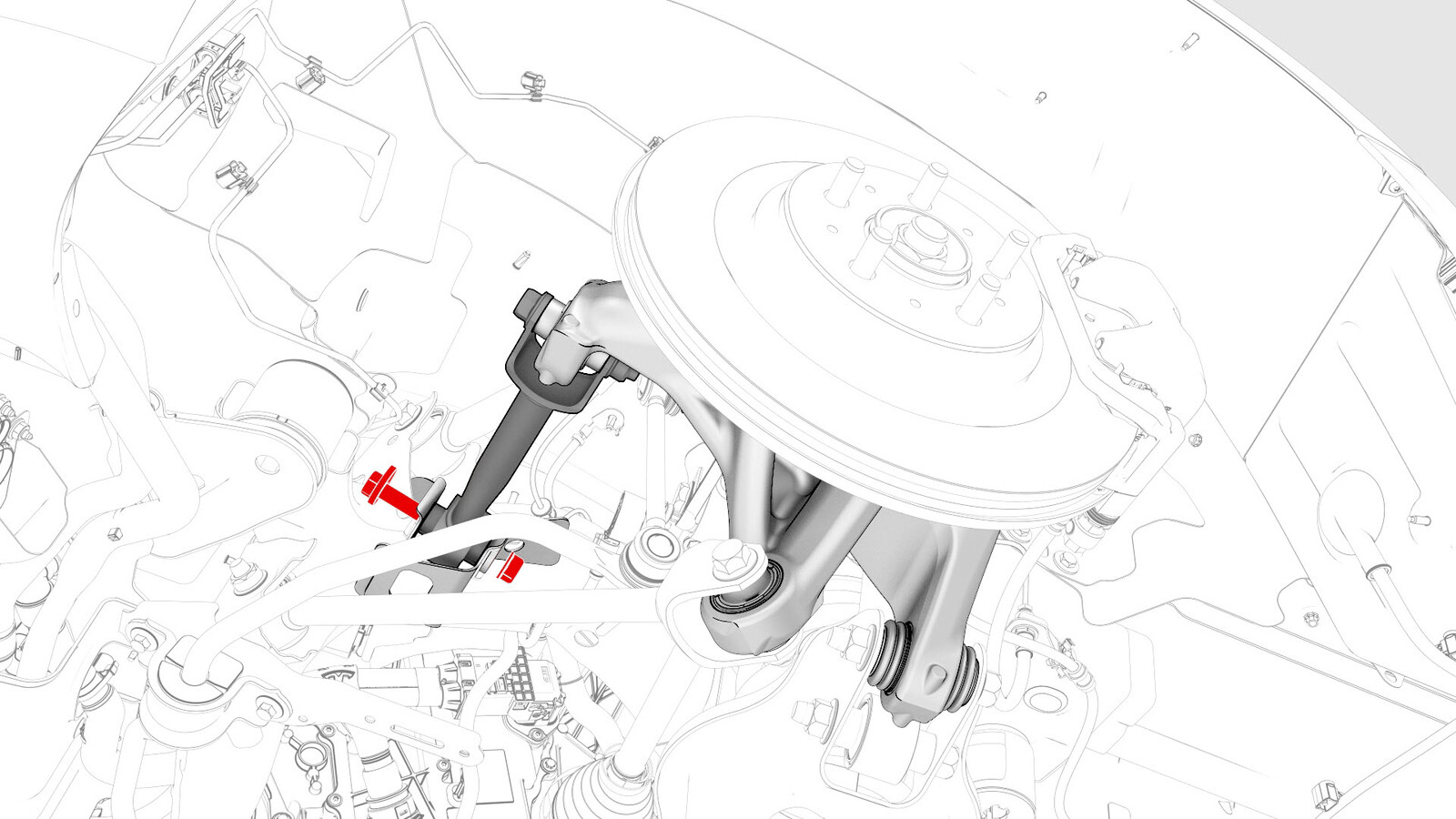

  3. 拆下将后止推杆固定到转向节的凸轮螺栓、凸轮垫圈螺母。
  4. 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。

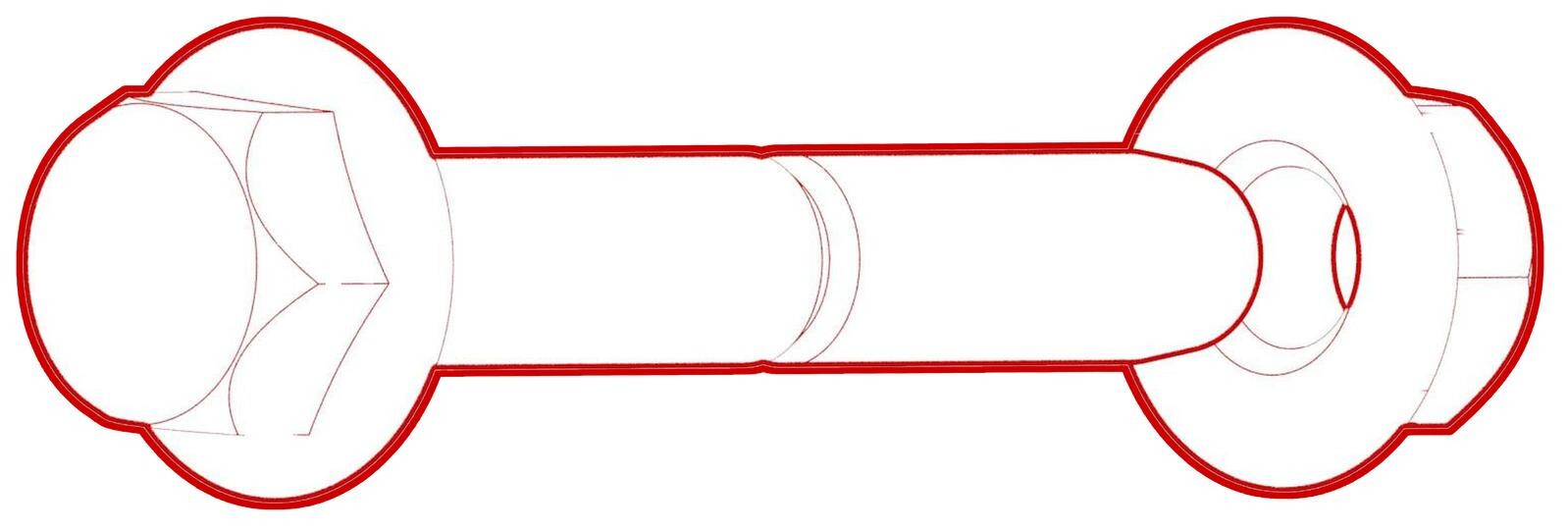

  5. 拆下将后止推杆固定到后副车架的螺栓和螺母，然后将后止推杆从车辆上拆下。

安装

  1. 将左后止推杆安装到车辆上，然后安装并手动拧紧将后止推杆固定到副车架和转向节的凸轮螺栓、凸轮垫圈、螺栓和螺母。
  2. 拆下 LH 后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
  3. 向 LH 后螺旋弹簧上安装一个弹簧压缩器。根据图示对齐钩子，并确认轴在悬架压缩时穿过车身开口。
  4. 拆下将制动盘固定到轮毂轴承的螺栓。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
  5. 将轮毂千斤顶适配器安装到 LH 后轮毂上，然后用手拧紧轮毂螺母。
  6. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  7. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到车身高度：测得距离应为378 毫米。
  8. 拧紧将后止推杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母区域。
    76 Nm (56.0 lbs-ft)
  9. 根据证示标记将凸轮螺栓凸角与后副车架对齐，然后拧紧螺母以将左后止推杆固定在适当位置。
  10. 拧紧将后止推杆固定到副车架的螺栓和螺母，然后用油性记号笔标记螺栓和螺母区域。
    85 Nm (62.7 lbs-ft)
  11. 拆卸左后悬架下方的托臂支架。
  12. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
  13. 安装将 LH 后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
  14. 从 LH 后螺旋弹簧上拆下弹簧压缩器。
  15. 安装 LH 后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
  16. 安装 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  17. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
