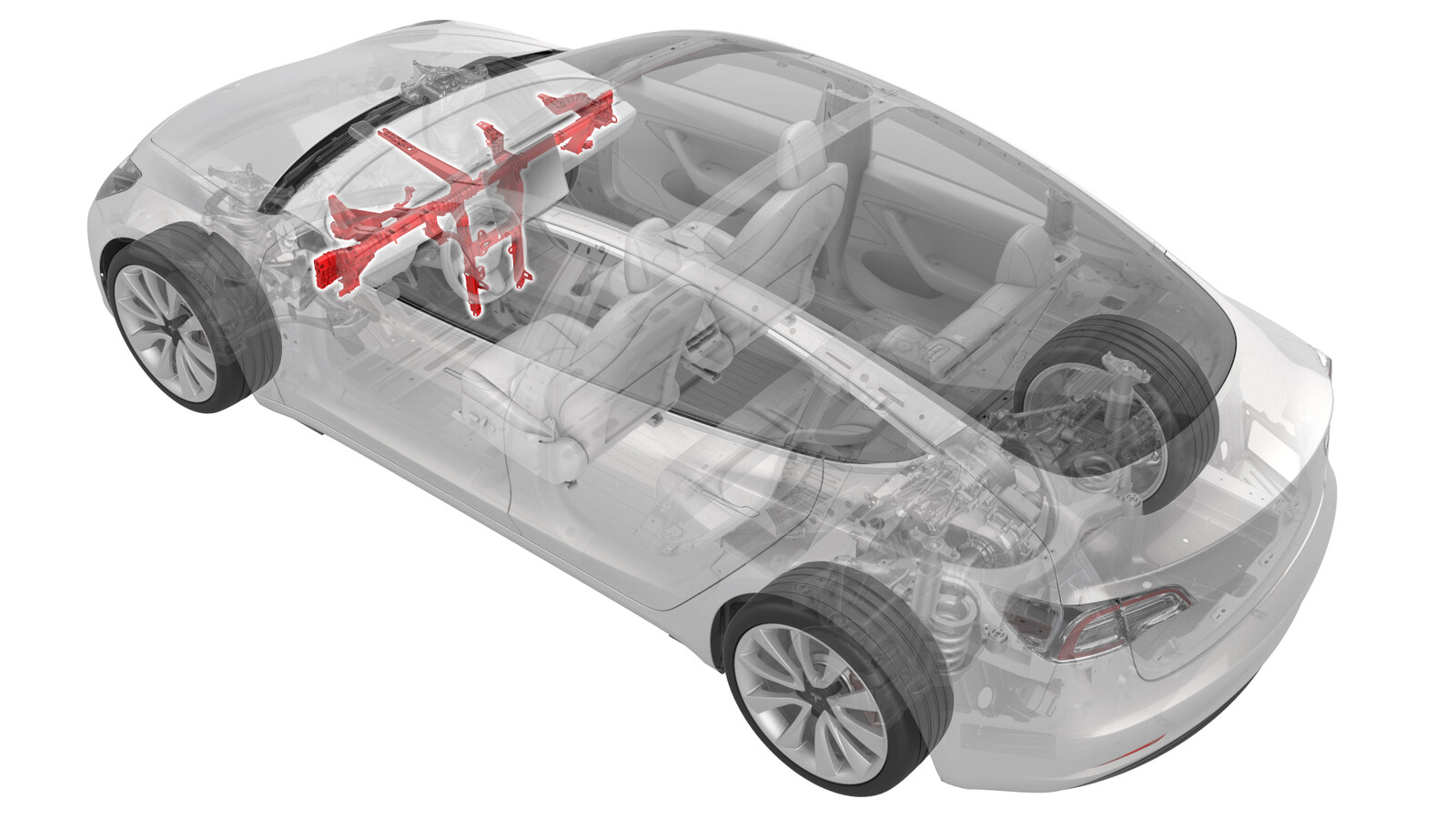

梁 - 横(左侧驾驶)(拆卸和更换)
校正代码 14052202 3.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 10 月 26 日:重新组织了程序,更正了一些扭矩错误,在相关步骤添加了扭矩信息/扭矩表。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将左前轮拱内衬固定到车辆的螺栓 |
|
|
重复使用 | |
将挡风玻璃清洗器储液罐固定到车身的下部螺栓 |
|
|
重复使用 | |
将挡风玻璃清洗器储液罐固定到车身的上部螺栓 |
|
|
重复使用 | |
将转向柱固定到车身的螺栓(2 个) |
|
|
重复使用 | |
将 HVAC 总成固定到隔板右侧的螺栓 |
|
|
重复使用 | |

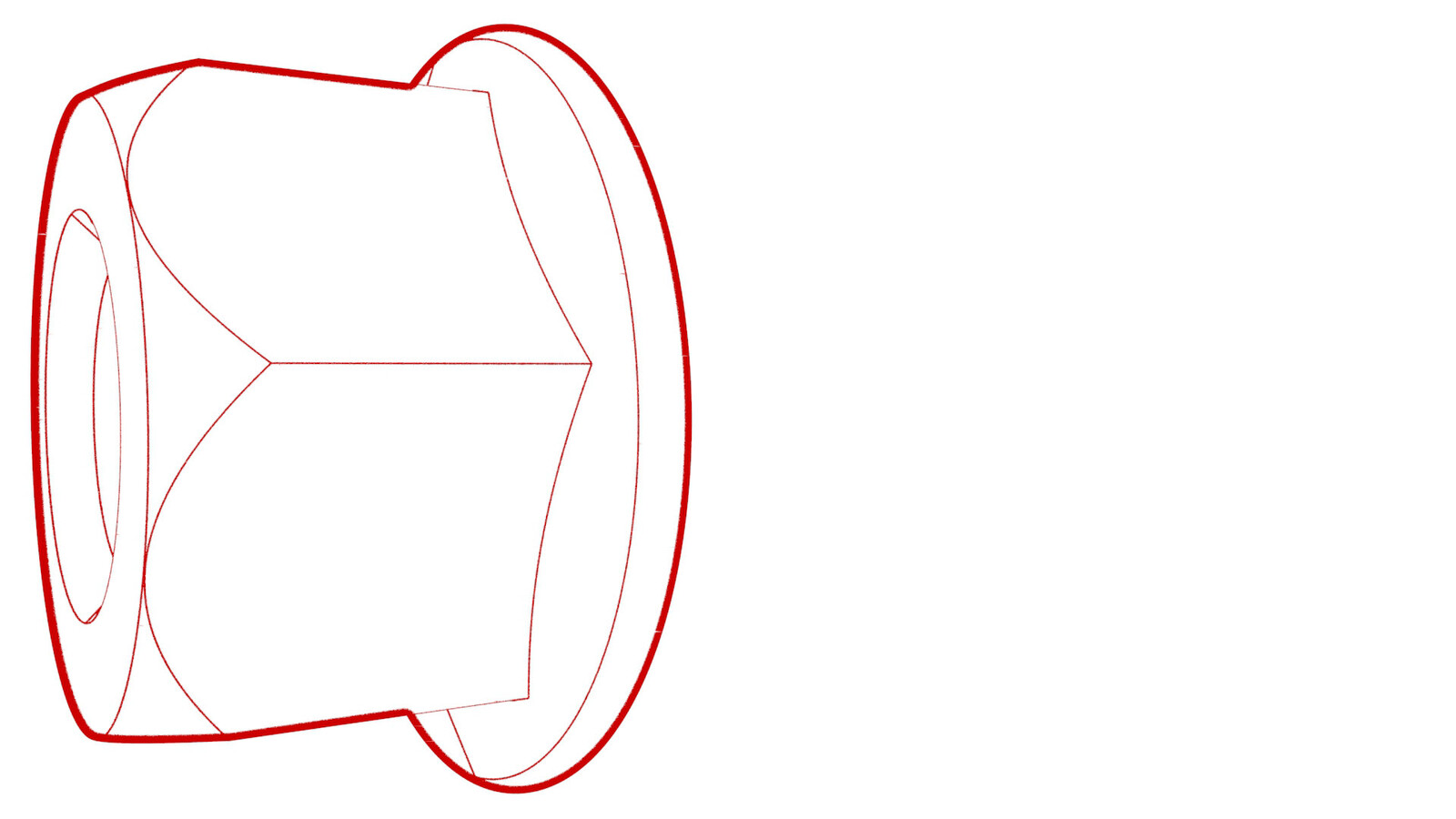

将转向柱固定到横梁的螺母(4 个) |
|
|
重复使用 | |
将触摸屏支架固定到车辆的螺栓(4 个) |
|
|
重复使用 | |
将仪表板电气线束接地带固定到车身的螺栓 |
|
|
更换 | 检查螺栓:如果是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则可以重复使用 |
将左侧横梁支架固定到横梁的螺栓 |
|
|
重复使用 | |
将右侧横梁支架固定到横梁的螺栓 |
|
|
重复使用 | |
将横梁固定到 HVAC 总成的螺栓(5 个) |
|
|
重复使用 | |
将横梁固定到前围篦板上部的螺栓 |
|
|
重复使用 | |
将横梁固定到车身的螺栓(4 个) |
|
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)。
- 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 拆卸左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)。
- 拆卸左右减震塔盖板。请参阅盖板 - 减震塔 - LH(拆卸和更换)。
- 拆卸前围篦板。请参阅面板 - 前围篦板(拆卸和更换)。
- 拆卸雨刮器模块。请参阅雨刮器模块(拆卸和更换)。

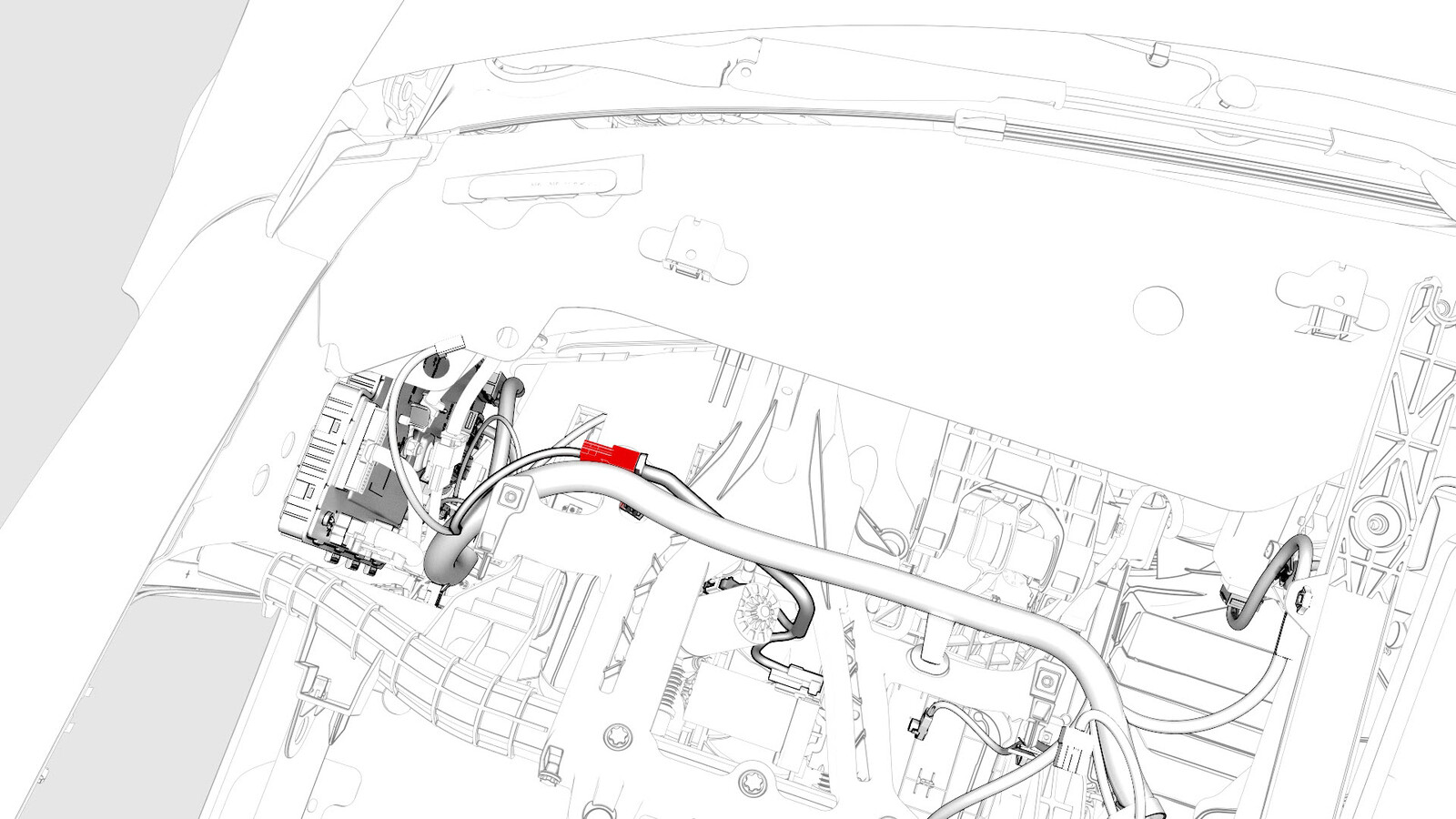

- 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
- 拆卸 HVAC 气室外管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)。
- 拆卸 HVAC 气室内管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内(拆卸和更换)
- 拆卸左前车轮。请参阅轮毂总成(拆卸和安装)。
-

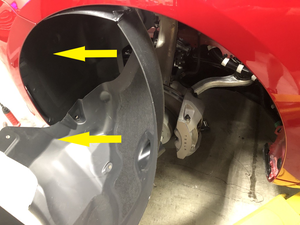

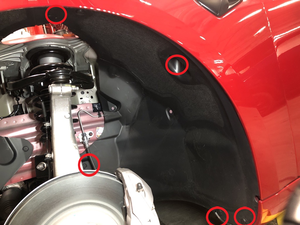

拆卸将左前轮拱内衬固定到车辆的螺栓,松开卡子(6 个),然后从车辆上拆下部分内衬。注新款车型可能配备 2 个将内衬下部固定到车身的推拉式卡子。注推荐使用以下工具:
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
-

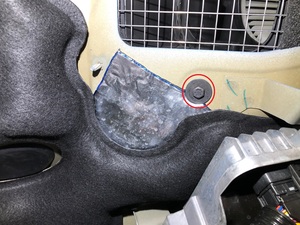

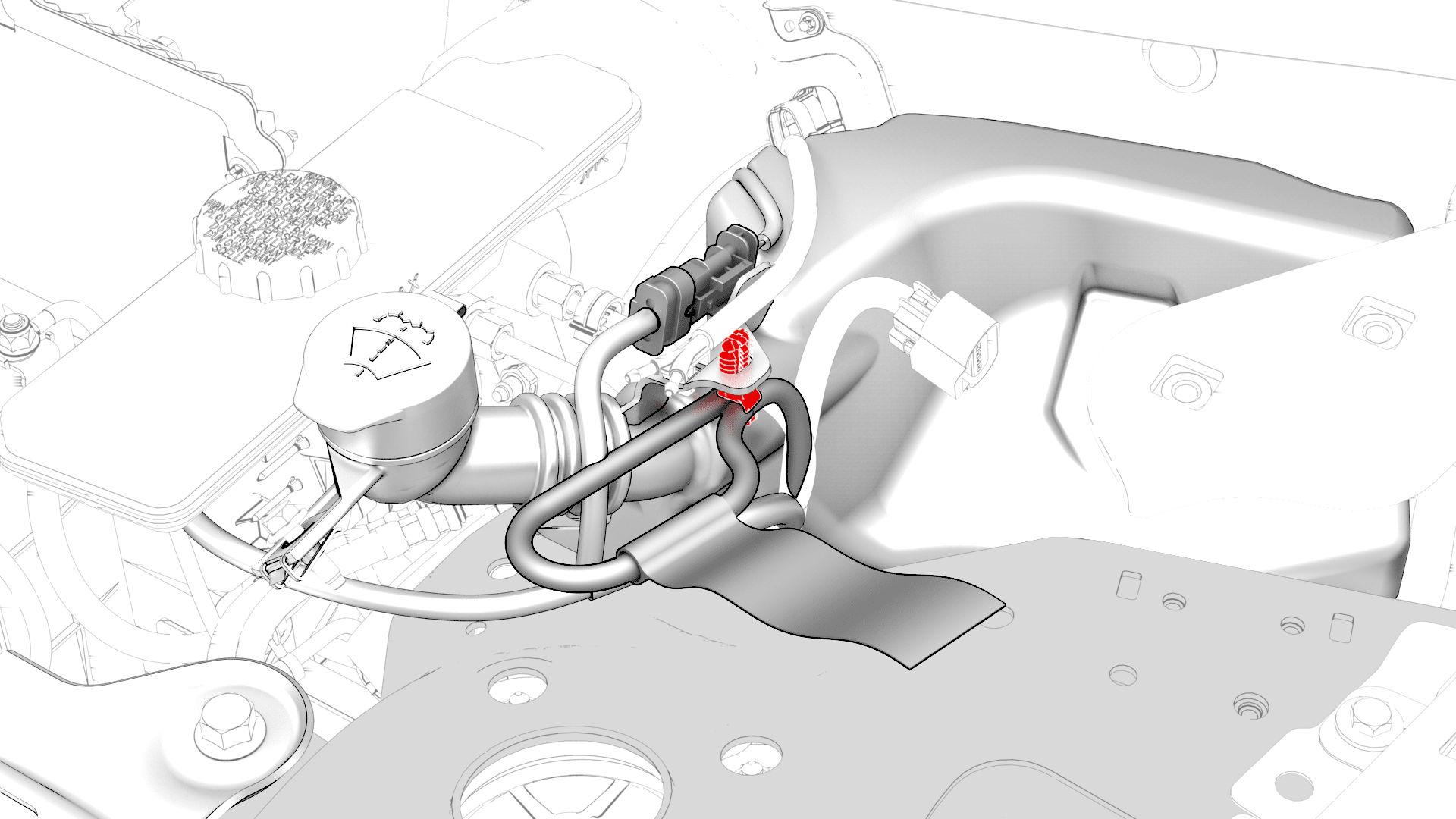

拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
注推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
-

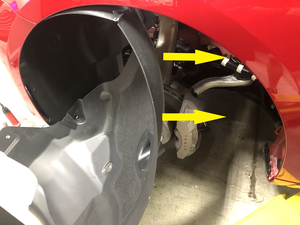

部分安装左前轮拱内衬。
注因为稍后需要拆下轮拱内衬,所以此时仅安装 2 个卡子将左前车轮内衬固定。
- 安装左前车轮。请参阅轮毂总成(拆卸和安装)。
- 降下车辆,直至轮胎刚好接触到地面。
-

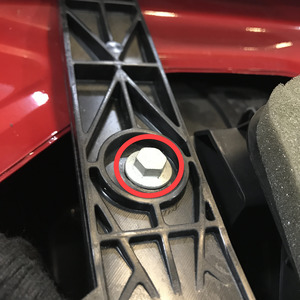

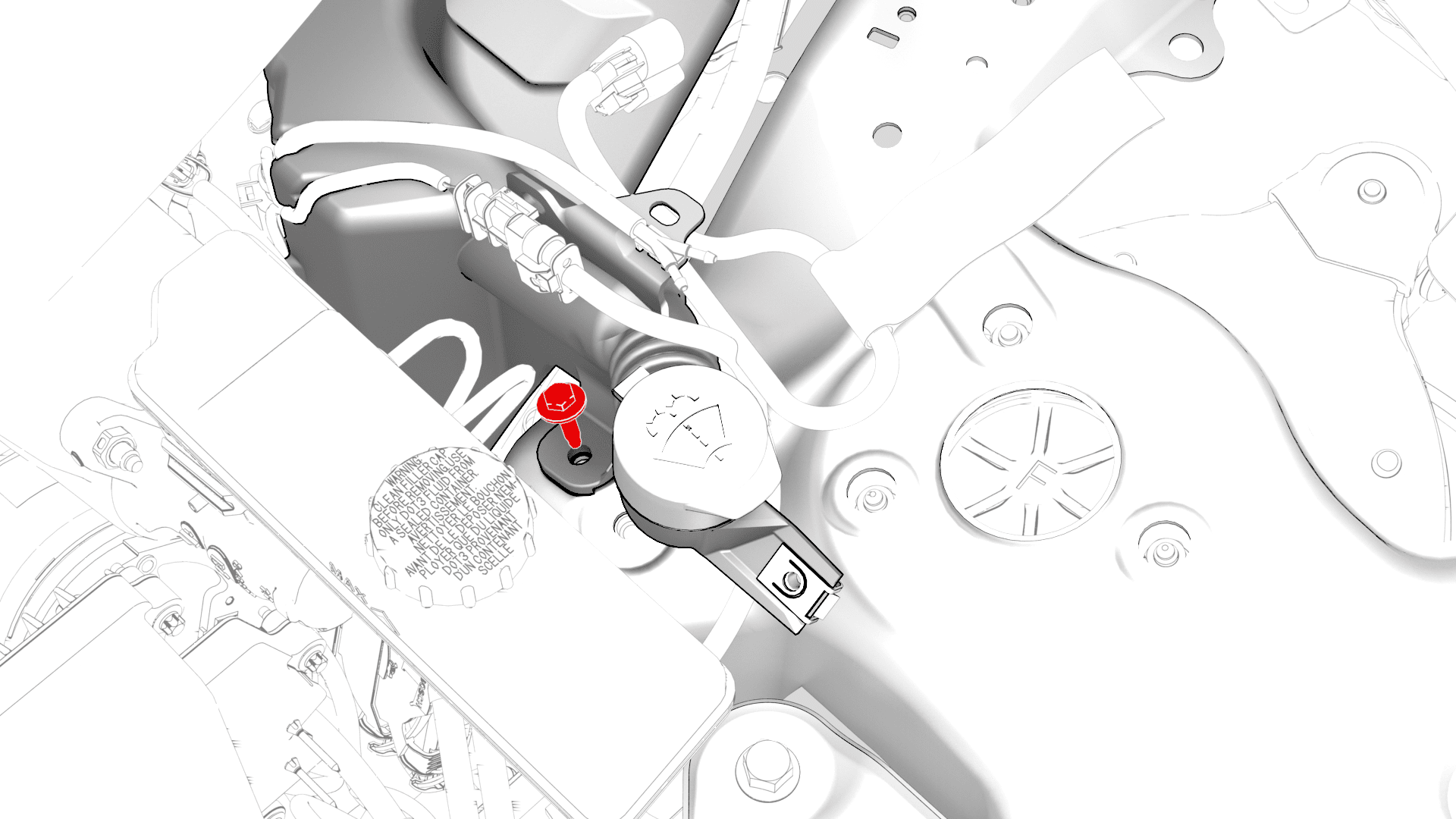

拆卸将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
注推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
-

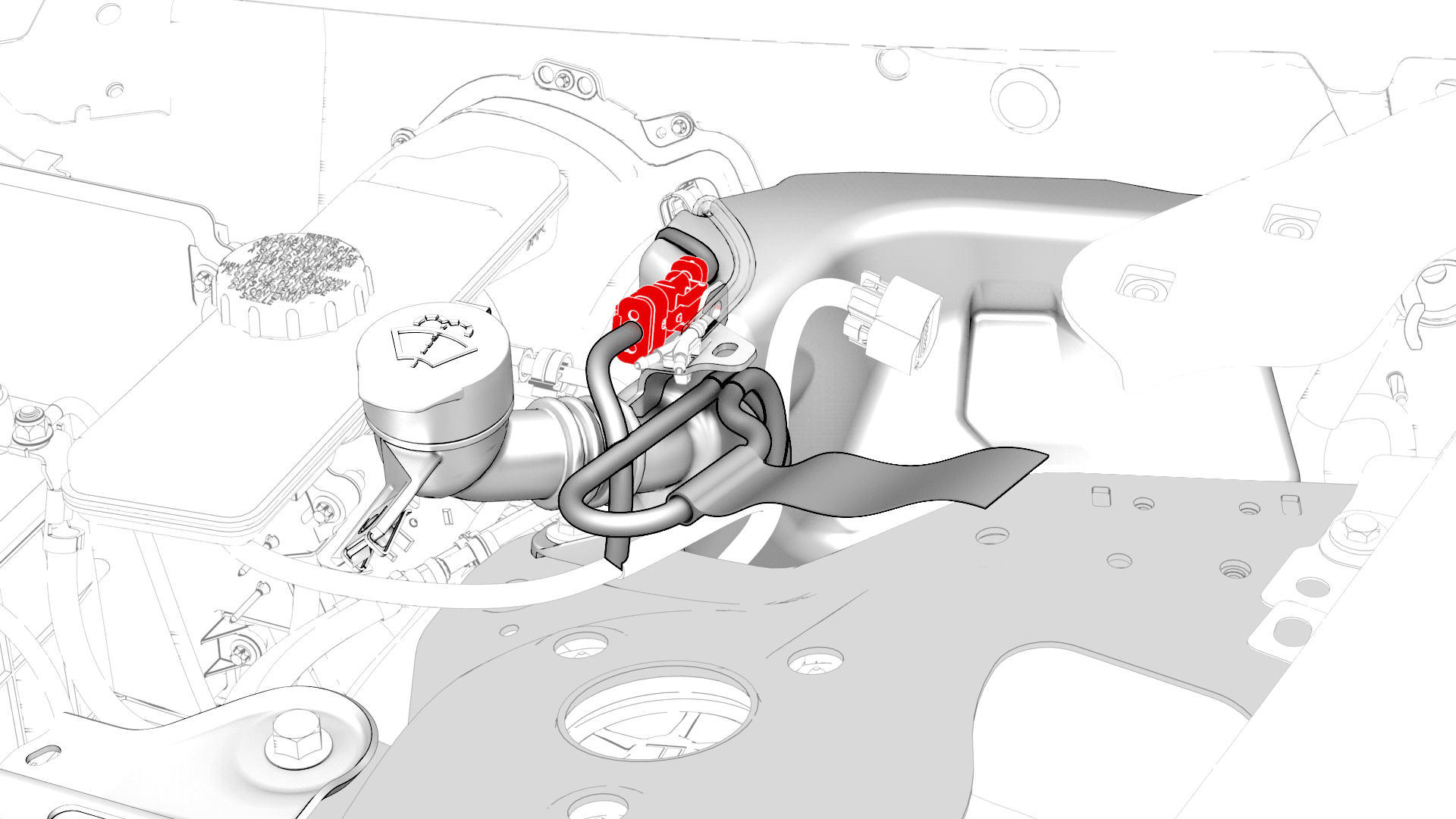

断开挡风玻璃清洗器储液罐连接器上的电气线束,然后将挡风玻璃清洗器储液罐连接器从车辆上拆下。
警告注意保持清洗器储液罐垂直,以免液体溅出。
- 将车辆驶离举升机。
- 使用 Toolbox 释放驻车制动器。请参阅驻车制动 - 钳 - 后 - LH(释放)。
-
将车辆推离举升机。
警告建议寻求他人协助。请注意只能以极慢速度将车辆安全地推动一小段距离。
- 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。
- 拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
- 拆卸左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)。
- 拆卸左右 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 拆卸左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆卸驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)。
- 拆卸驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)。
- 拆卸驾驶位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)。
- 拆卸左侧脚部空间进气槽。请参阅风管 - 脚部空间 - LH(左侧驾驶)(拆卸和更换)。
- 拆卸副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)。
- 拆卸副驾位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)。
- 拆卸中控台。中控台(拆卸和安装)。
- 拆卸方向盘。请参阅方向盘(拆卸和安装)。
- 拆卸转向柱控制模块。请参阅模块 - 转向柱控制(拆卸和更换)。
- 拆卸触摸屏。请参阅触摸屏(拆卸和更换)。
- 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)。
- 拆卸手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)或手套箱 - 无膝部气囊(拆卸和更换)。
- 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(左侧驾驶)(拆卸和更换)。
- 拆卸右侧气波管道。请参阅管道 - 气波 - RH(左侧驾驶)(拆卸和更换)。
- 拆卸通风口饰件。请参阅饰件 - 通风口(拆卸和更换)。
- 拆卸右前通风口。请参阅通风口 - 前 - RH(拆卸和更换)。
- 拆卸左前通风口。请参阅通风口 - 前 - LH(拆卸和更换)。
- 拆卸仪表板扬声器格栅。请参阅格栅 - 扬声器 - 仪表板(拆卸和更换)。
- 拆卸前围板左右扬声器。请参阅扬声器 - 前围板 - LH(拆卸和更换)。
- 拆卸前围板中部扬声器。请参阅扬声器 - 前围板 - 中间(拆卸和更换)。
- 拆卸前围板高频扬声器。请参阅高频扬声器 - 前围板(拆卸和更换)。
- 拆卸仪表板支架。请参阅仪表板支架(拆卸和安装)。
- 拆卸左侧气波管道。请参阅管道 - 气波 - LH(左侧驾驶)(不带加热泵款)(拆卸和更换)。
- 拆卸左前地毯。请参阅地毯 - 前 - LH(拆卸和更换)。

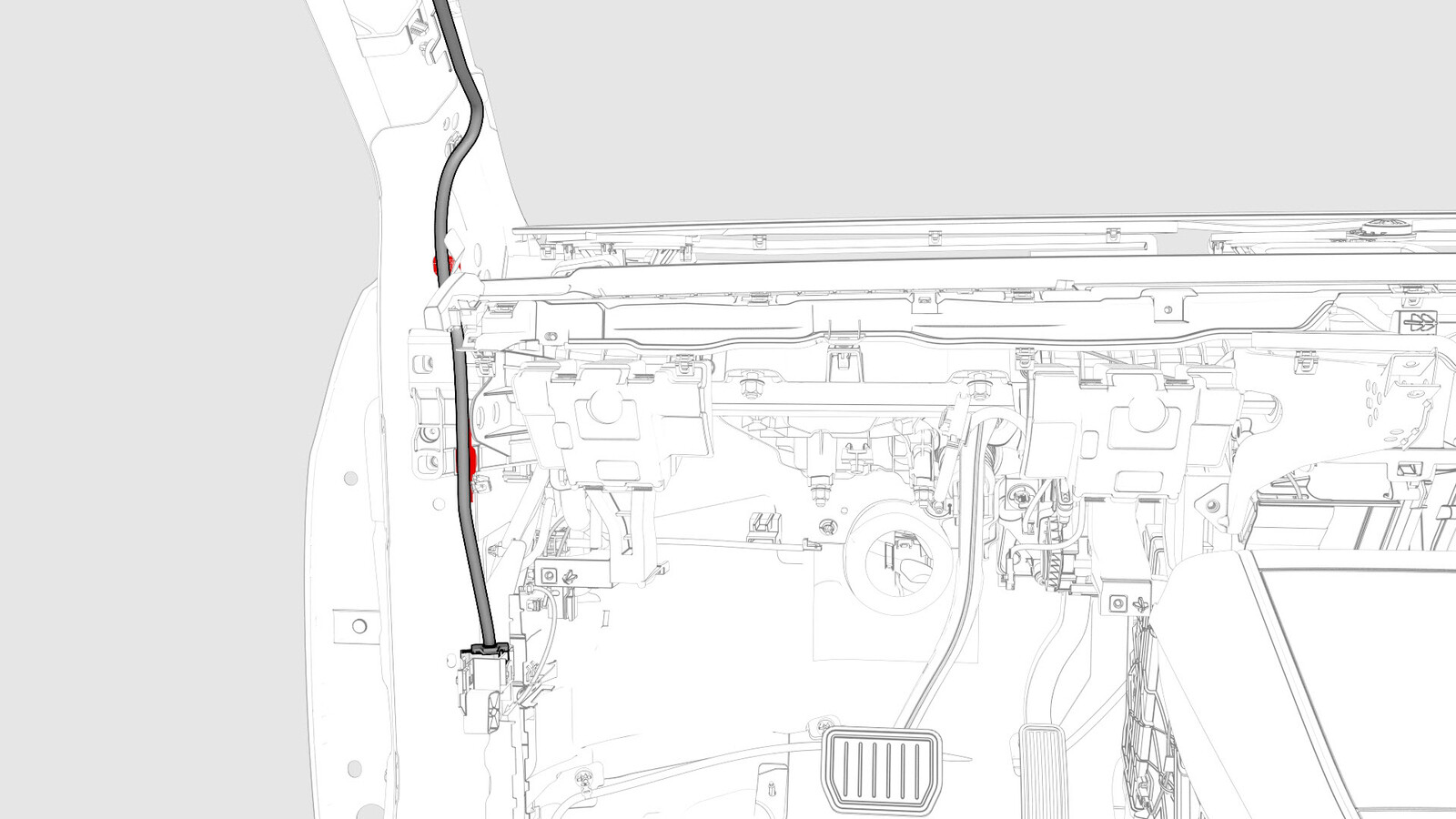

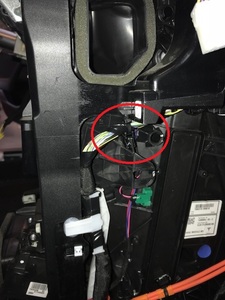

- 将顶篷电气线束从左侧车身控制器模块连接器上断开。
- 松开用于固定顶篷电气线束的夹子(2 个),将其放在一边。

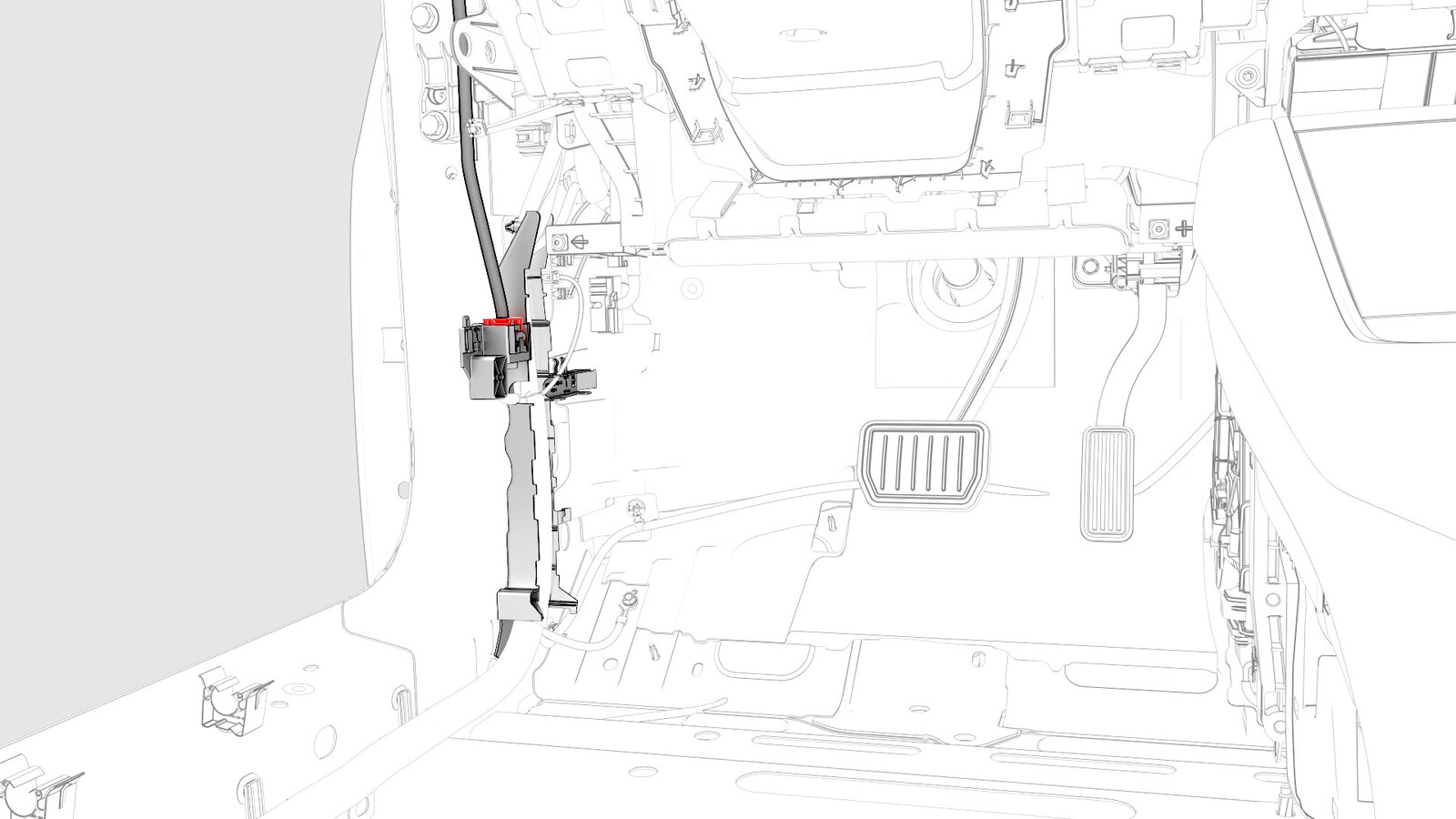

- 将仪表板电气线束从转向柱控制模块连接器上断开。
-
拆卸将转向柱固定到车身的螺栓(2 个)。
注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-

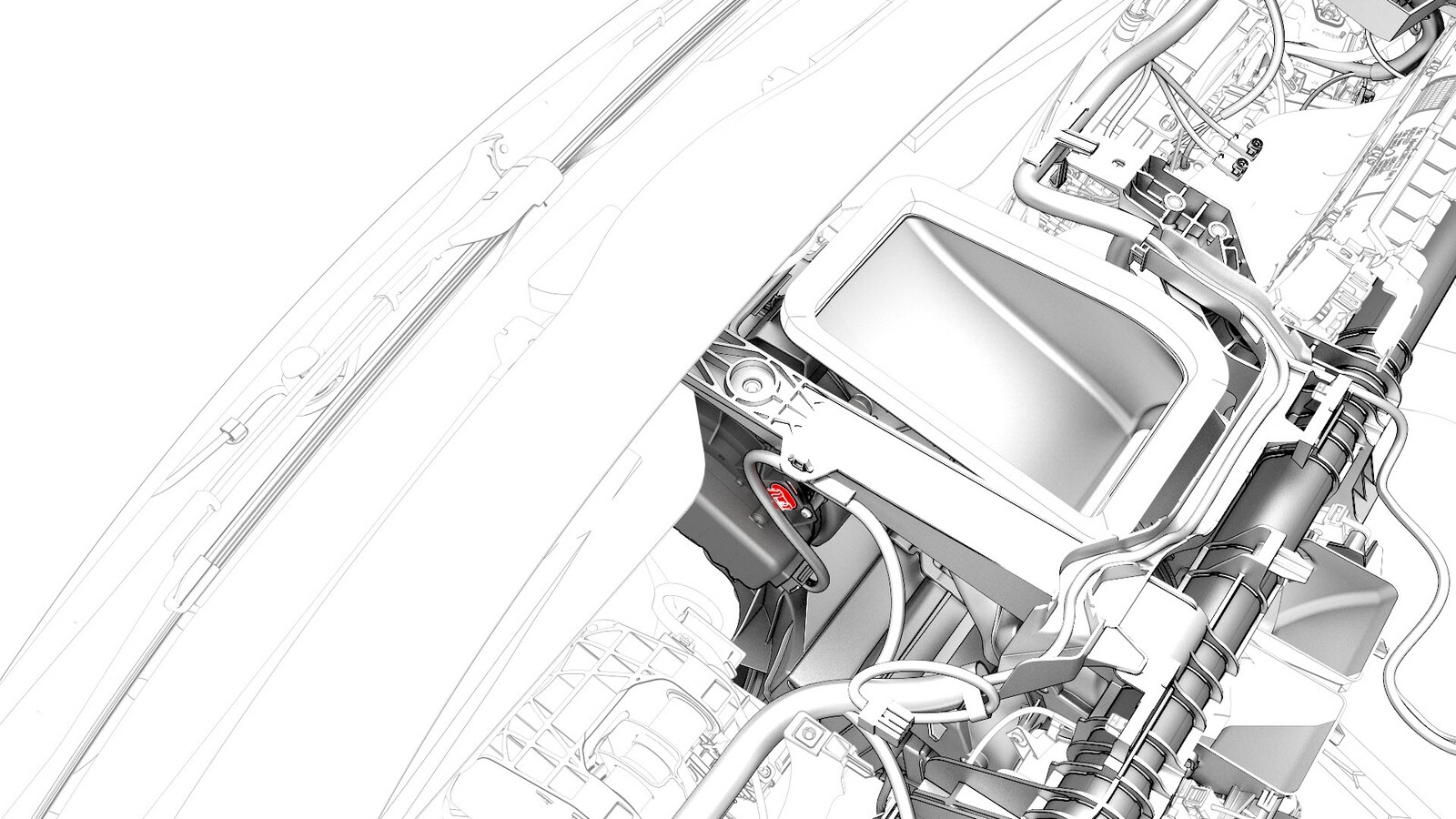

拆卸将 HVAC 总成固定到隔板右侧的螺栓。
注拆卸时,建议寻求他人协助撑起 HVAC 总成。注推荐使用以下工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
-

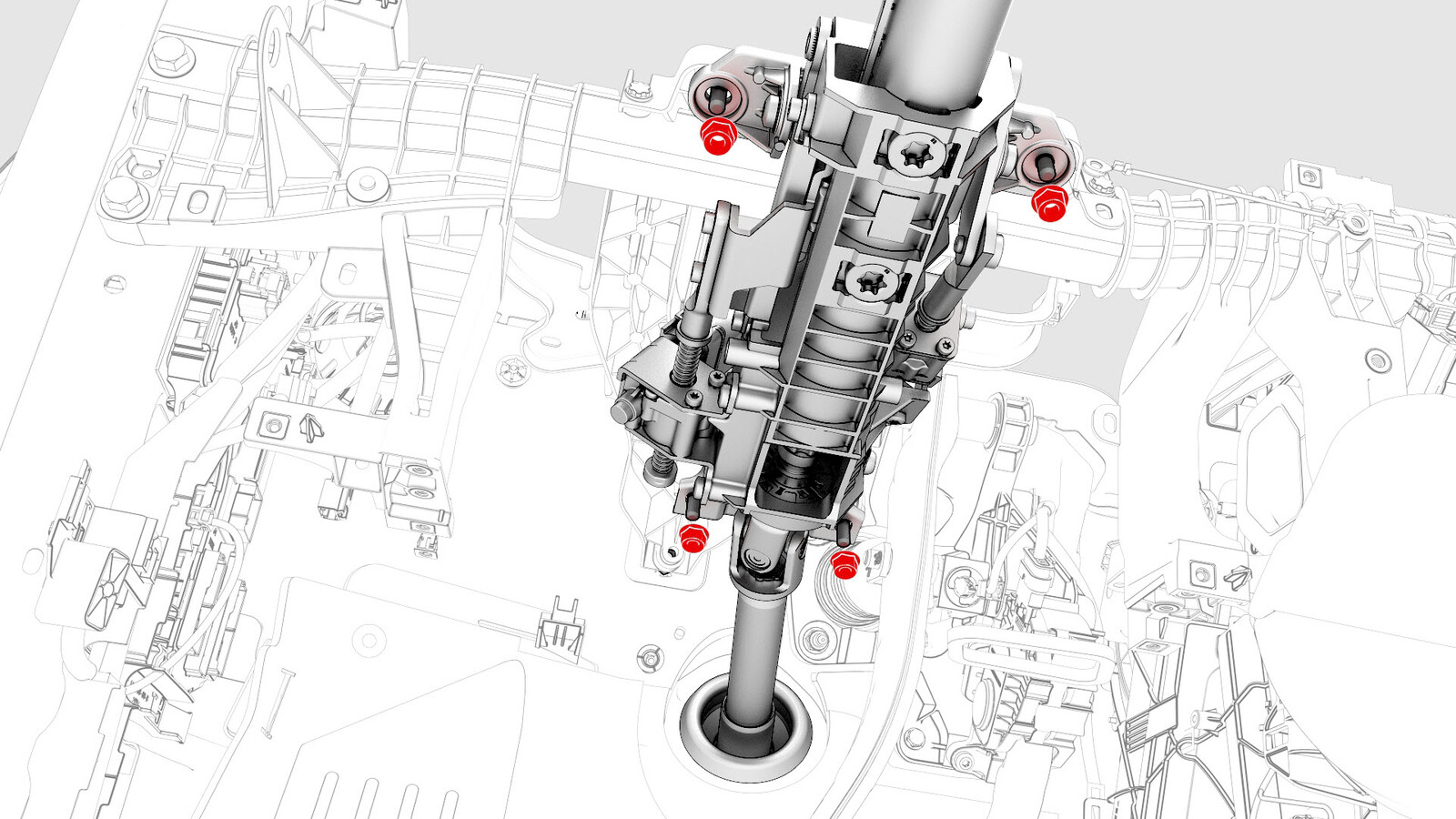

拆卸将转向柱固定到横梁的螺母(4 个)。
注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 降下转向柱,将其取下后置于一旁。
-

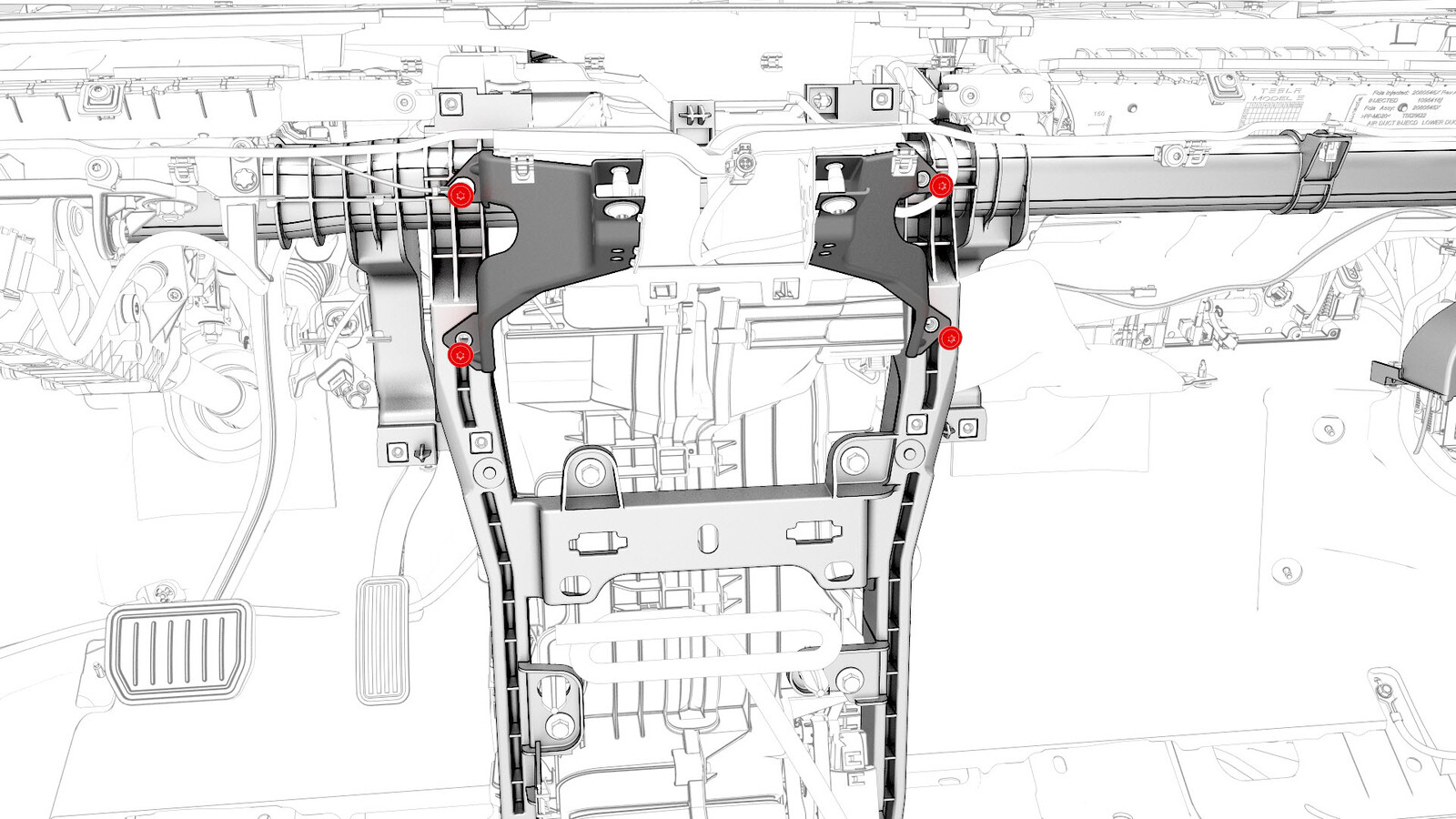

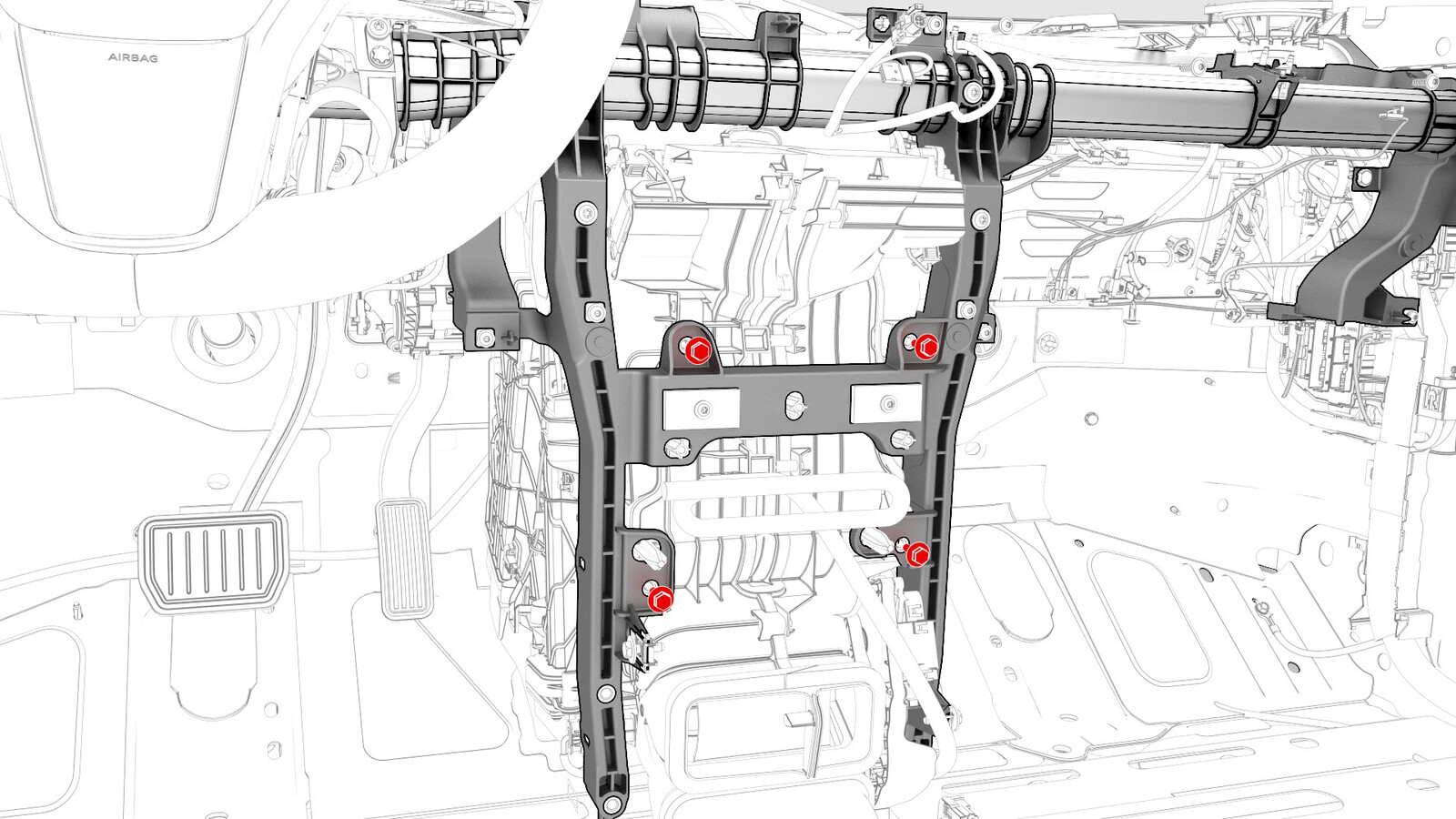

拆卸用于固定触摸屏支架的螺栓(4 个),将支架从车辆上拆下。
注推荐使用以下工具:
- 2 英寸加长件
- 梅花 T30 套筒
- 棘轮/扭矩扳手

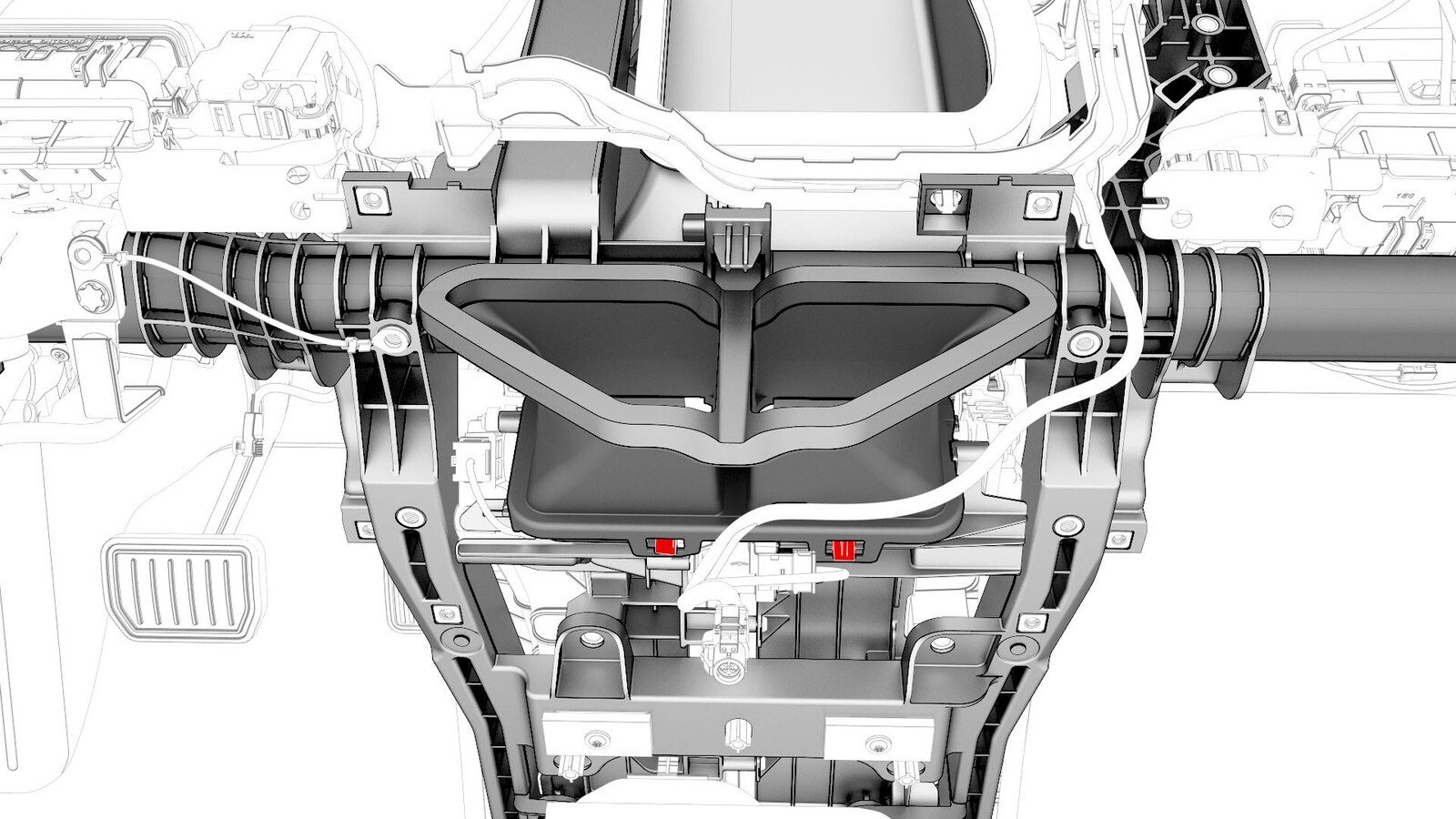

- 松开将排放器导管适配器固定到 HVAC 总成的卡子,然后排放器导管从车辆上拆下。

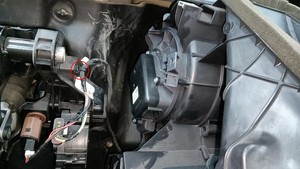

- 松开将仪表板电气线束固定到 HVAC 风扇总成的夹子 。

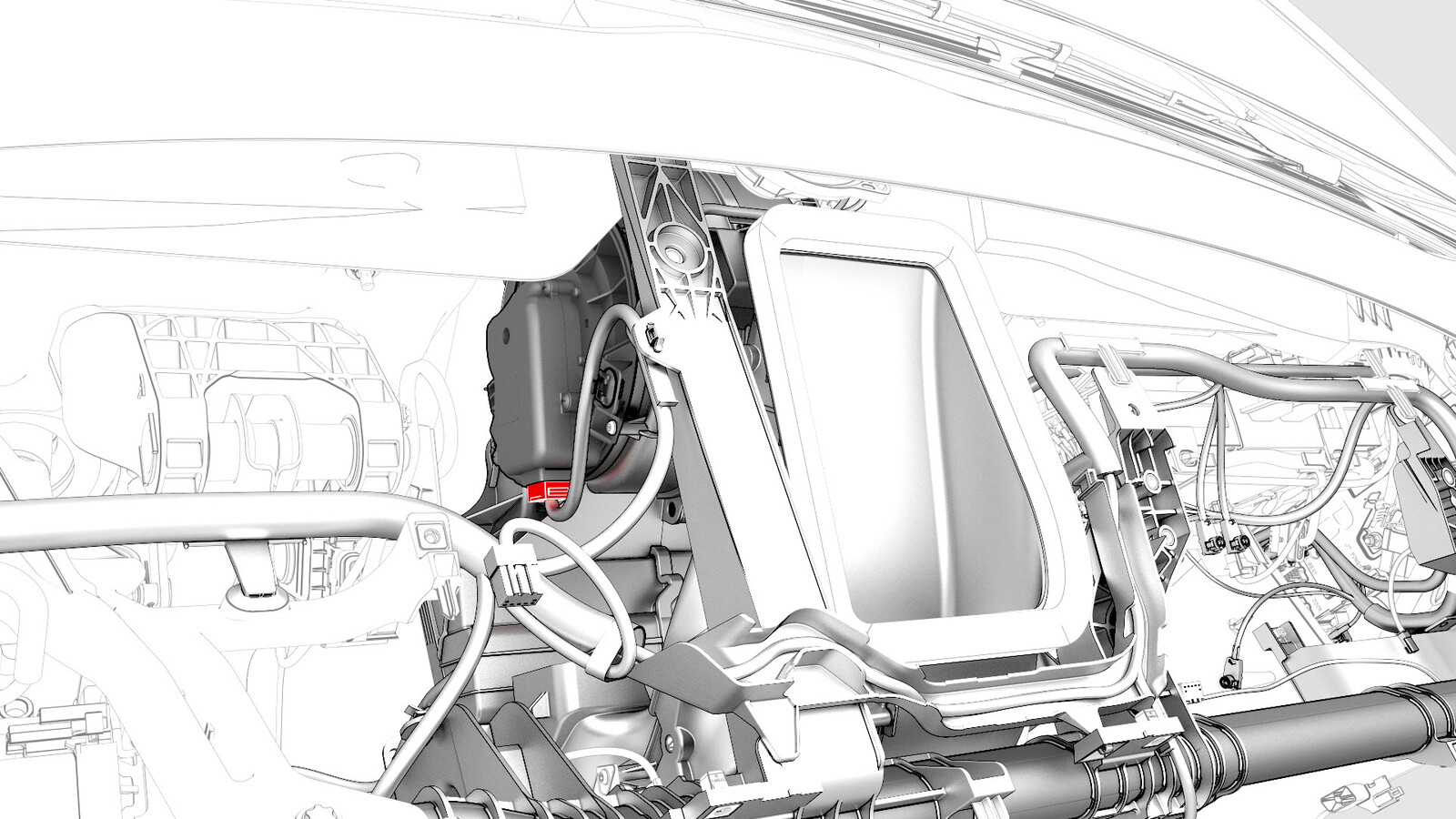

- 将仪表板电气线束从 HVAC 风扇总成电机连接器上断开。
- 松开将制动踏板电气线束固定到制动踏板总成的夹子。
- 松开将仪表板电气线束固定到 HVAC 右侧的夹子。
-

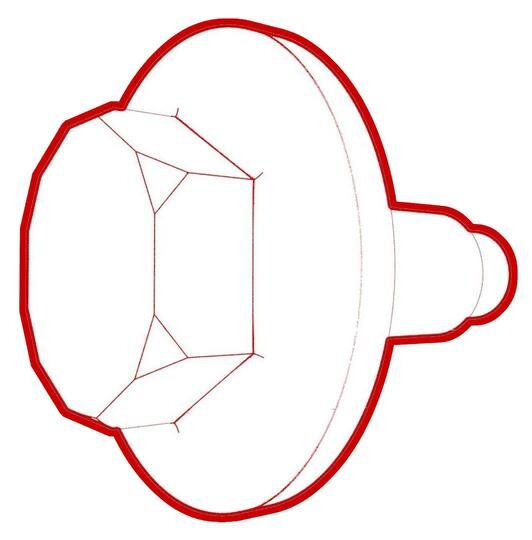

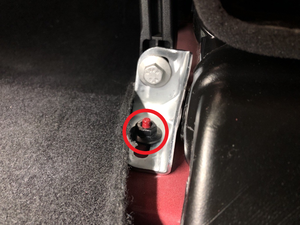

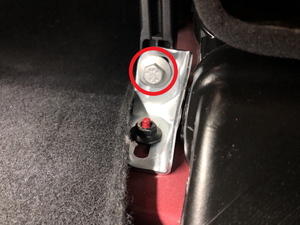

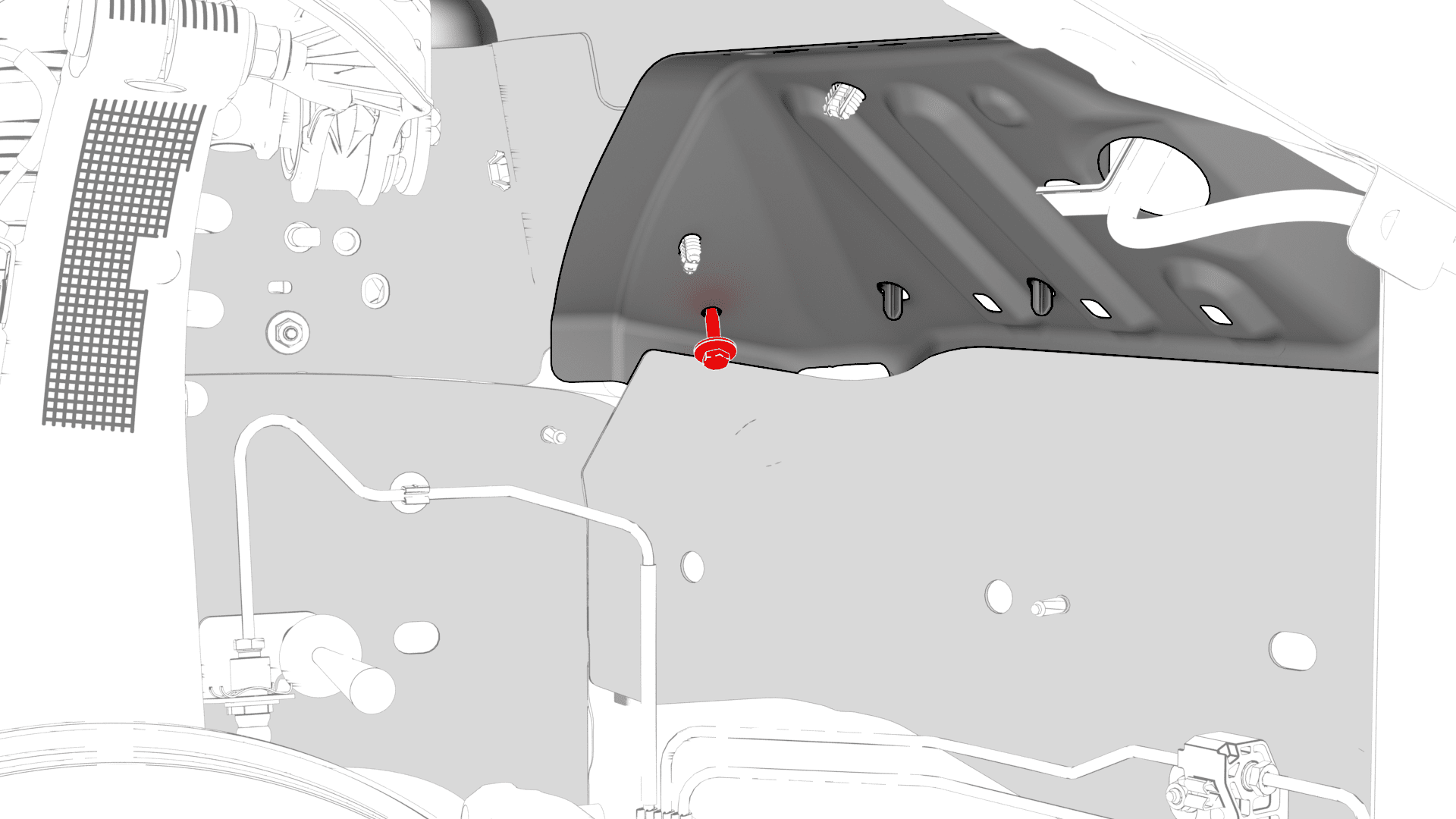

拆卸并弃用将仪表板电气线束接地带固定到车身的螺栓。
注检查螺栓:如果是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则可以重复使用。注推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手

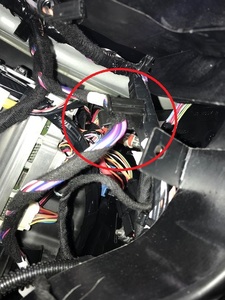

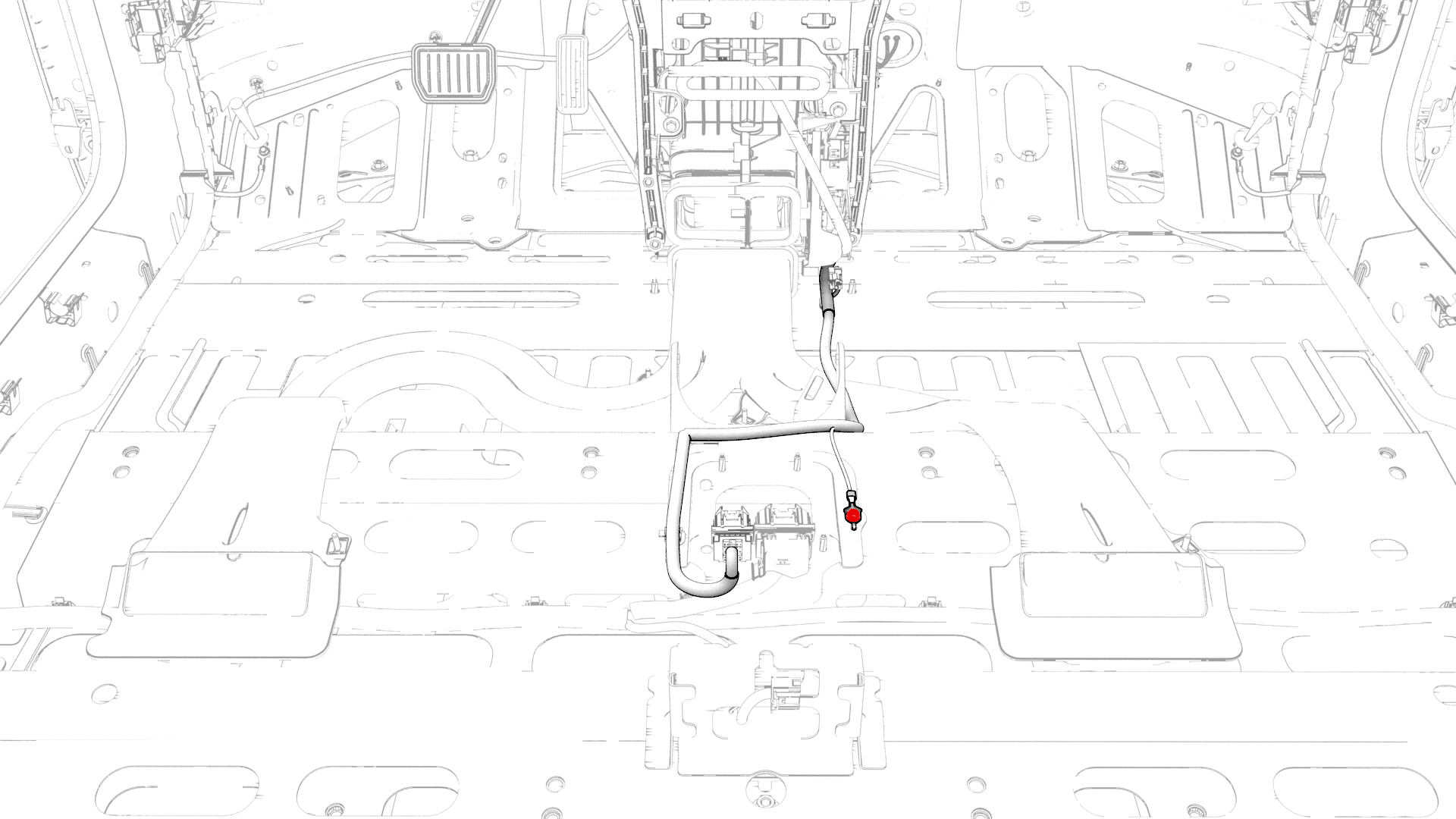

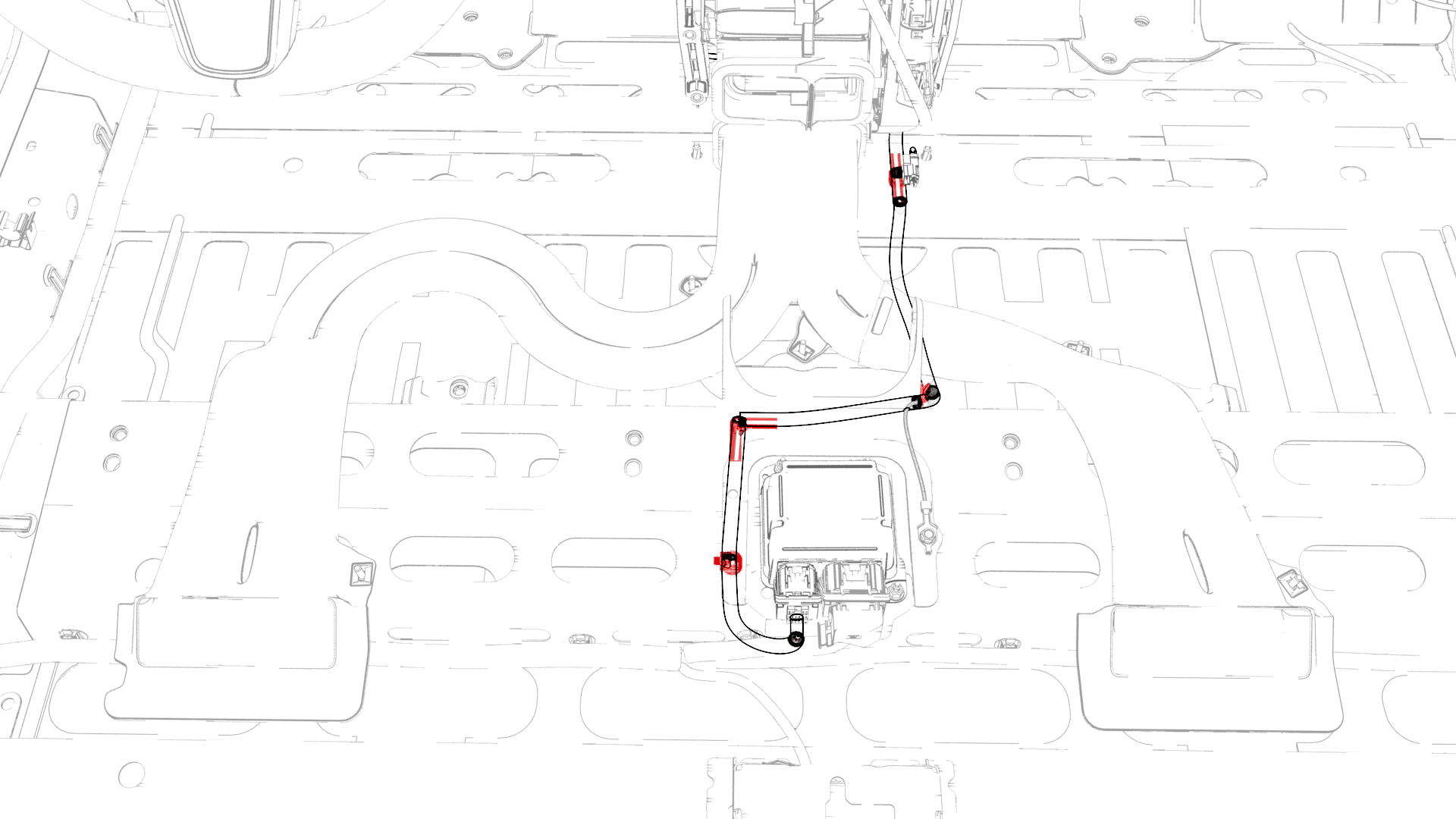

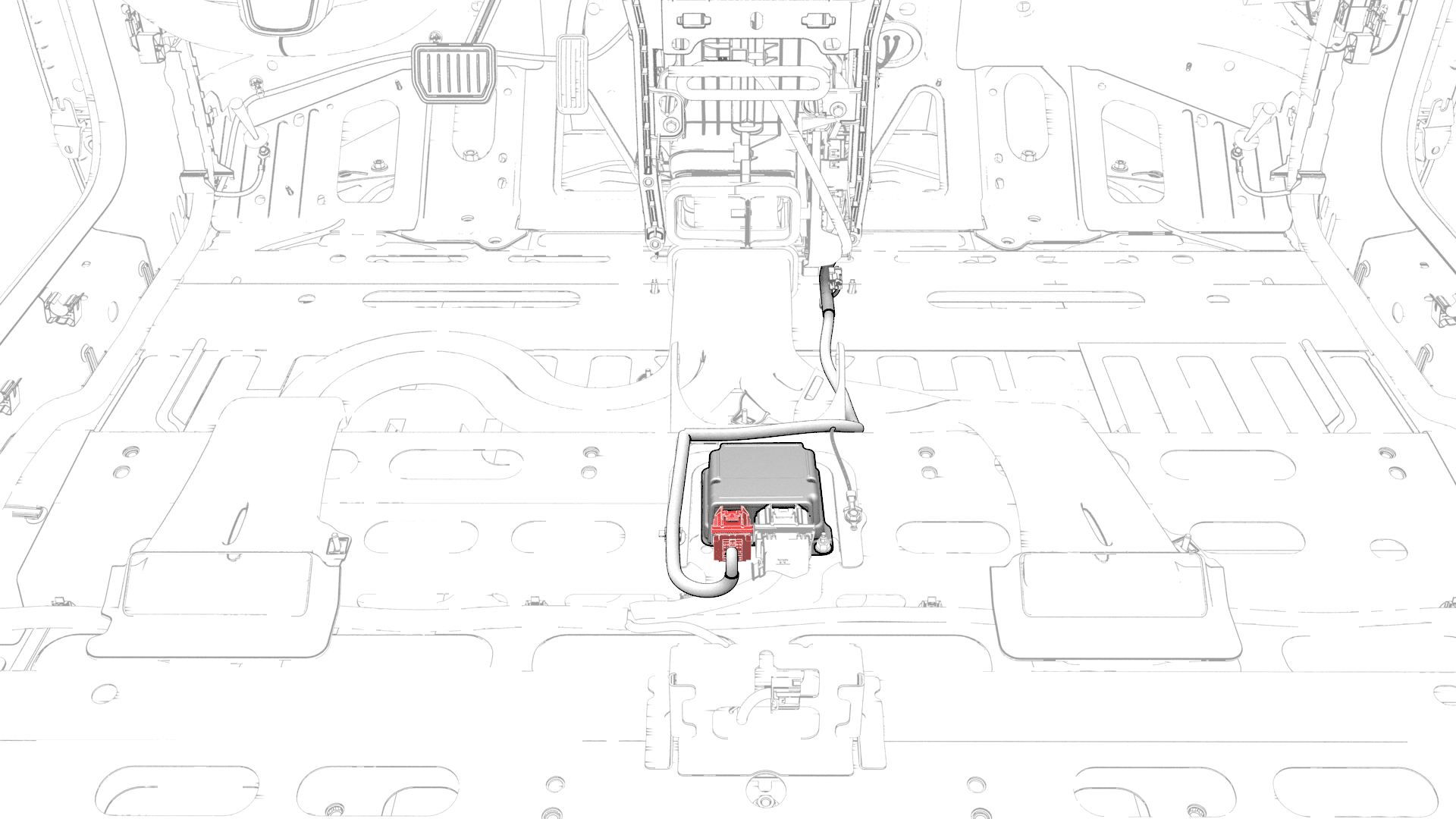

- 断开仪表板电气线束与被动安全约束模块 (RCM) 连接器的连接。

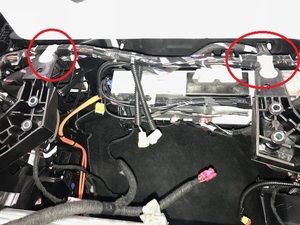

- 松开将仪表板电气线束固定到车身的夹子。

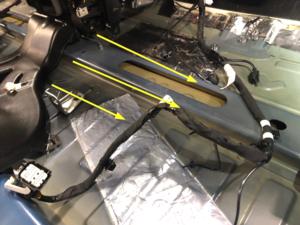

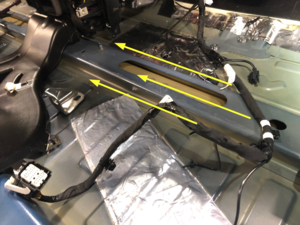

- 将仪表板电气线束从中控台区拆下并放置一旁。
- 将 HVAC 线束从仪表板线束右侧的仪表板电气线束底座上松开。
-

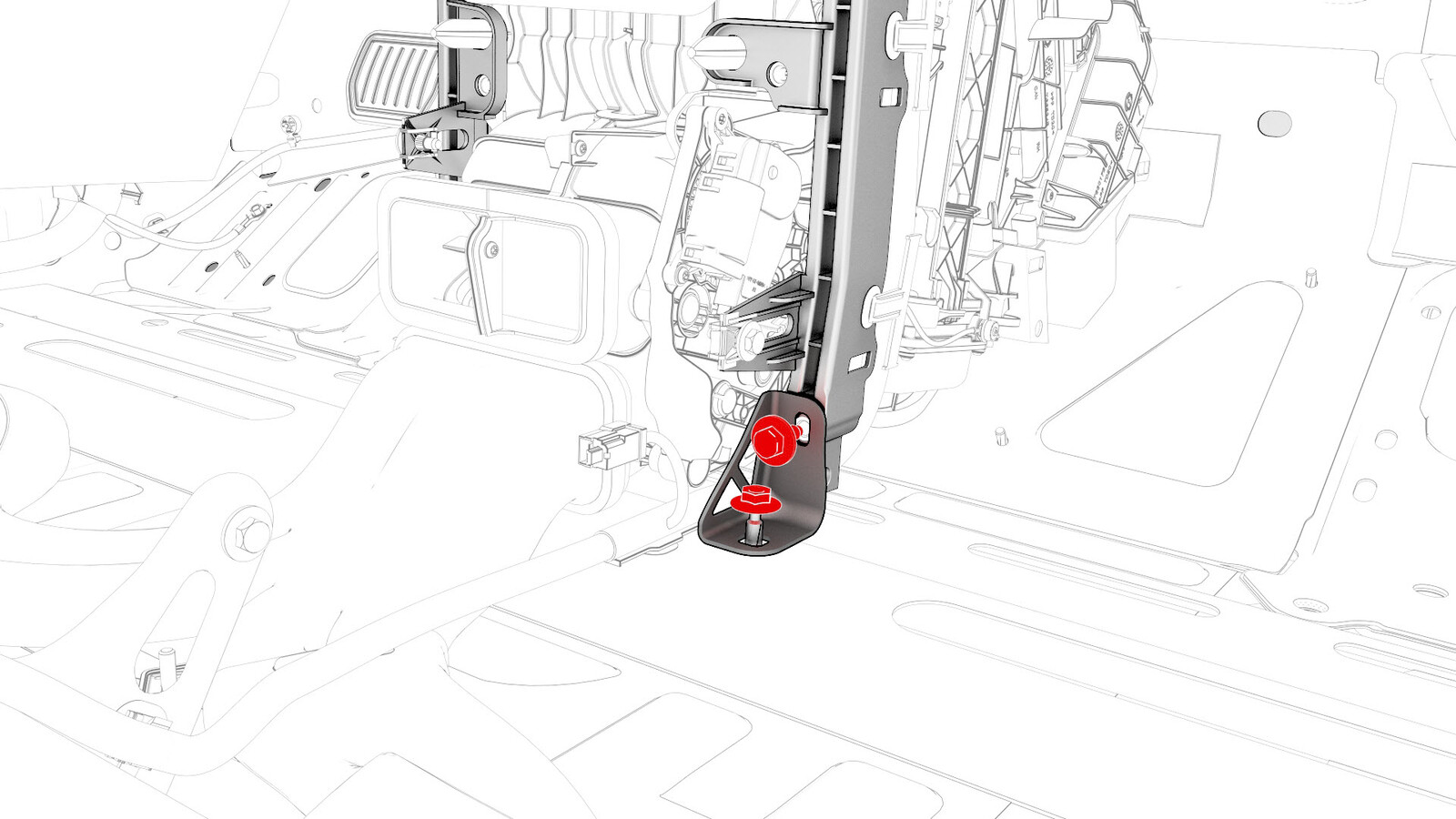

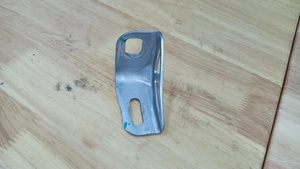

拆卸将左侧横梁支架固定到横梁的螺栓和螺母,然后将横梁支架从车辆上拆下。
注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
-
拆卸将右侧横梁支架固定到横梁的螺栓和螺母,然后将支架从车辆上拆下。
注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
-
拆卸将横梁固定到 HVAC 总成的螺栓(5 个)。
注推荐使用以下工具:
- 3 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-

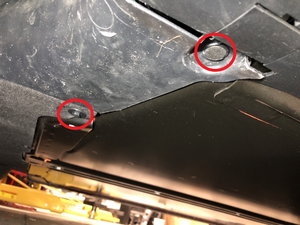

松开将横梁固定到前围篦板上部的螺栓。注推荐使用以下工具:
- 13 毫米 12 角组合扳手
-

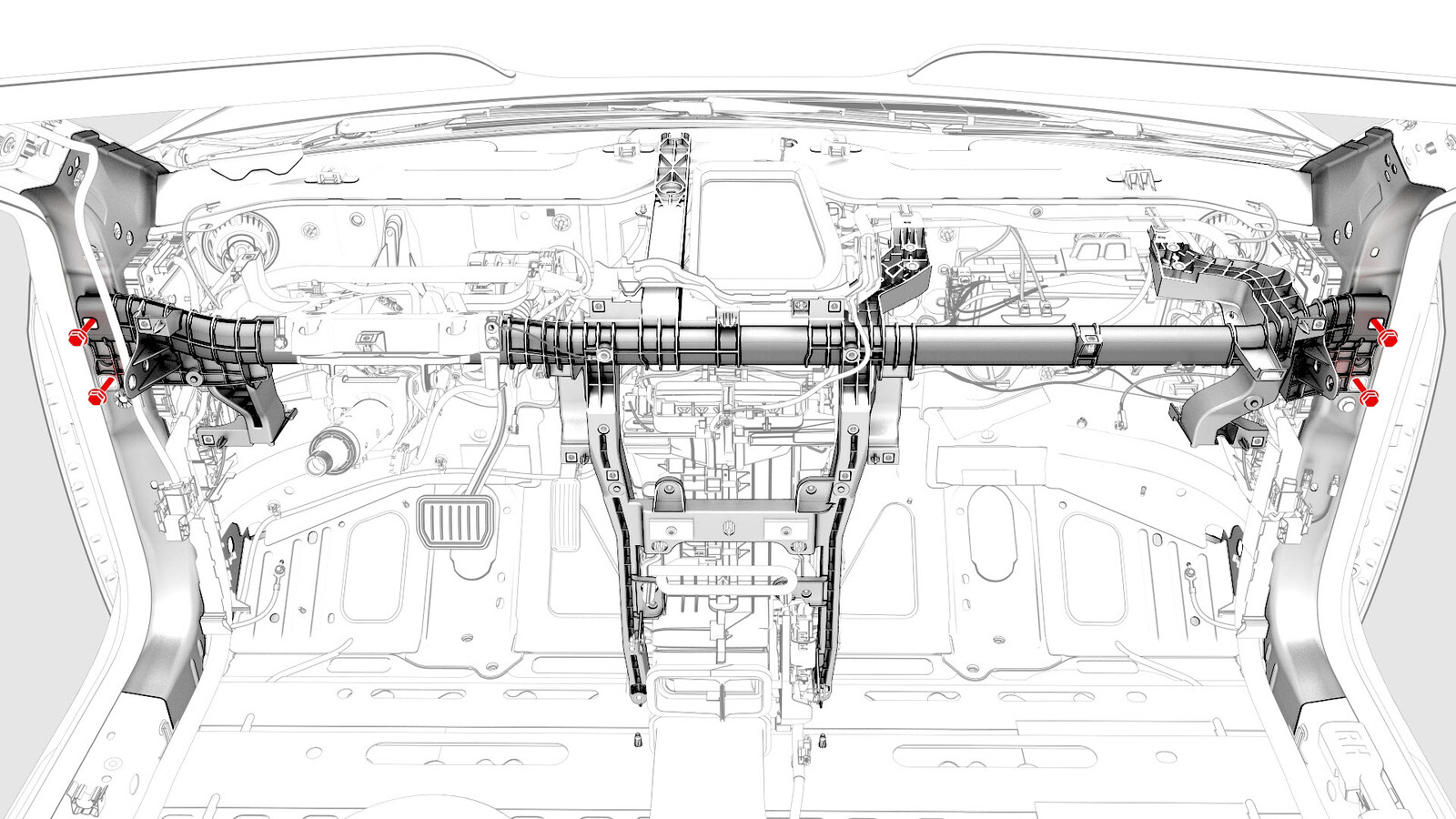

拆卸将横梁固定到 HVAC 总成的螺栓(4 个)。
注推荐使用以下工具:
- 3 英寸加长件
- 15 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻

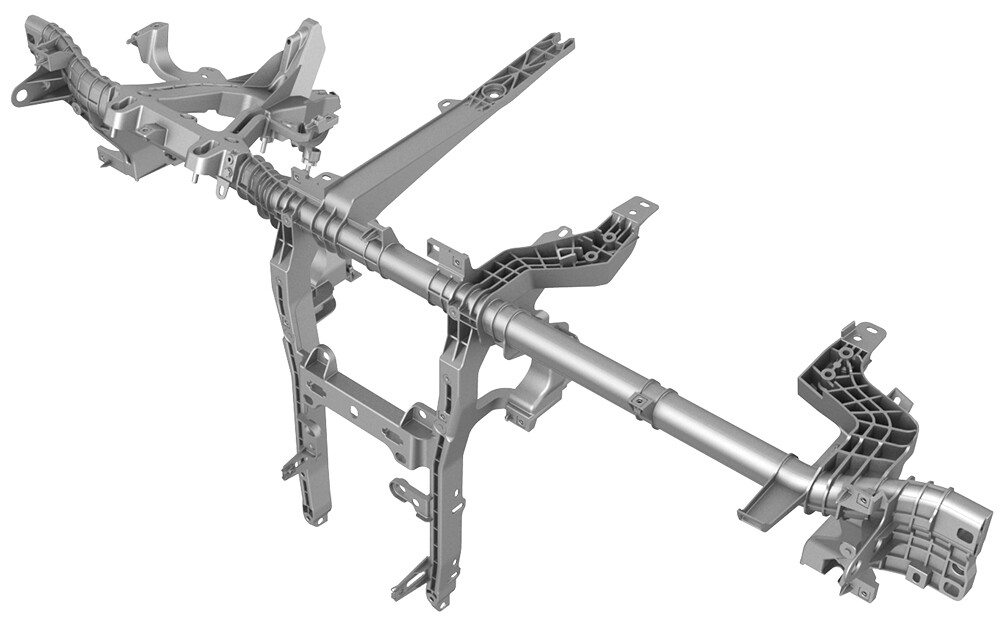

- 在协助下,从车上拆下横梁,并将其放置在支架或桌面上。
-

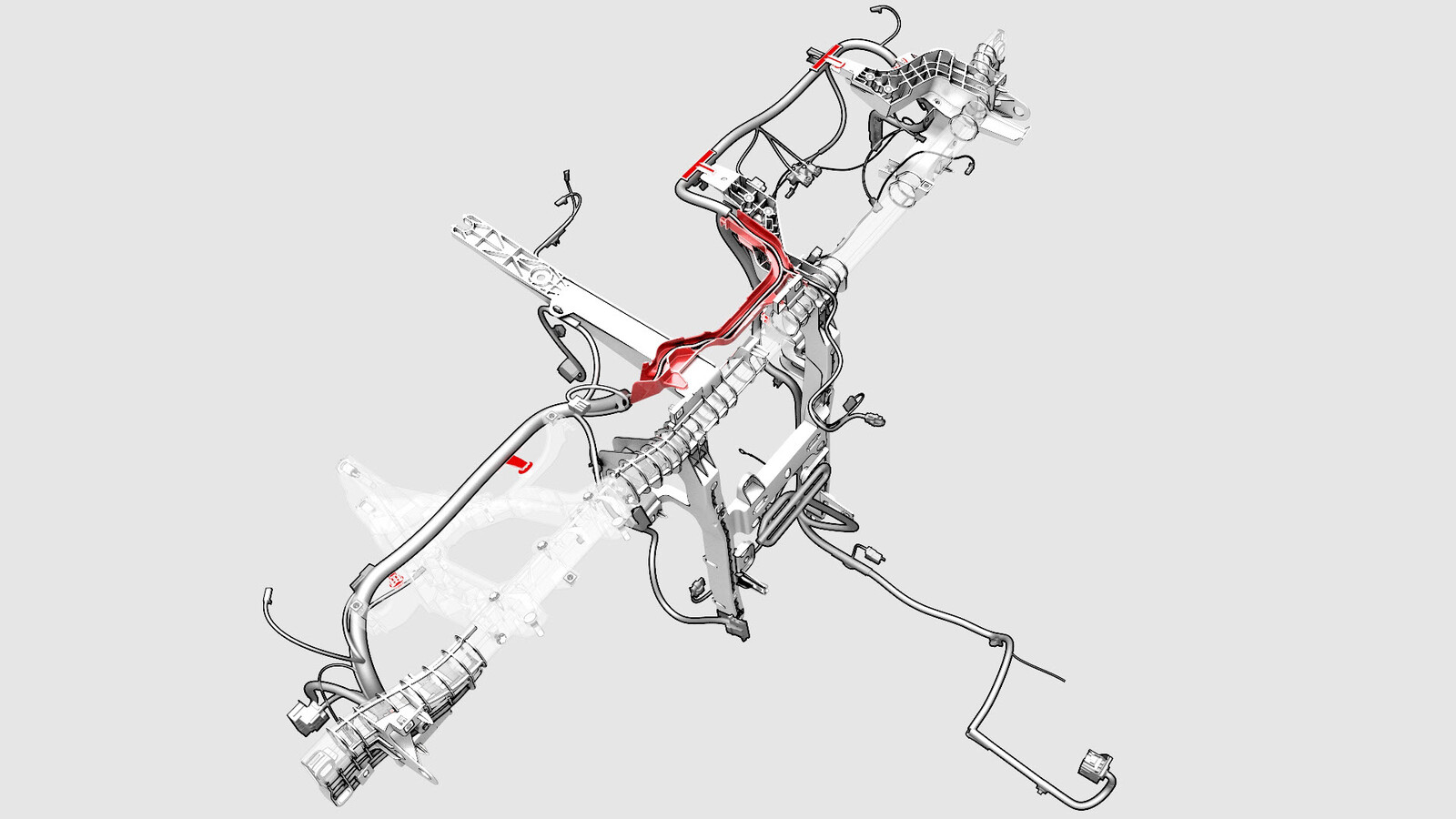

松开将仪表板电气线束固定到横梁的夹子,然后从横梁上拆下仪表板电气线束。
注注意记住仪表板电气线束的布线方式,以便稍后安装。
安装
- 安装将仪表板电气线束固定到横梁的夹子。
-
在协助下,将横梁放置在车辆上,以备安装。
警告将横梁安装到车辆上时,注意不要损坏内饰。
- 用手拧紧将横梁左右角固定到车身的螺栓。
- 用手拧紧将横梁固定到 HVAC 总成的螺栓。
- 用手拧紧将右侧横梁支架固定到横梁的螺栓和螺母。
- 用手拧紧将左侧横梁支架固定到横梁的螺栓和螺母
-
安装将转向柱固定到车身的螺栓(2 个)。注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-
紧固将左侧横梁支架固定到横梁的螺栓和螺母。注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
-
紧固拧紧将右侧横梁支架固定到横梁的螺栓和螺母。注推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
-
紧固将横梁固定到 HVAC 总成的螺栓。注推荐使用以下工具:
- 3 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-
紧固将横梁左右角固定到车身的螺栓。提示: 推荐使用以下工具:
- 3 英寸加长件
- 15 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-
紧固将横梁固定到前围篦板上部的螺栓。提示: 推荐使用以下工具:
- 13 毫米 12 角组合扳手
- 将 HVAC 线束紧固到仪表板线束右侧的线束底座上。
- 将仪表板电气线束放置在中控台区域,以备安装。
- 安装将仪表板电气线束固定到车身的夹子(4 个)。
- 将仪表板电气线束连接到被动安全约束模块 (RCM) 连接器。
-
安装新的螺栓,将仪表板电气线束接地带固定到车身。注检查螺栓:如果是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则可以重复使用。提示: 推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
- 安装将仪表板电气线束固定到 HVAC 总成右侧的夹子。
- 将仪表板线束连接到到 HVAC 风扇总成电机连接器。
- 安装将仪表板电气线束固定到 HVAC 风扇总成的夹子 。
- 安装将制动踏板电气线束固定到制动踏板总成的夹子。
- 安装将排放器导管适配器固定到 HVAC 总成的卡子。
-
安装用于固定触摸屏支架的螺栓。提示: 推荐使用以下工具:
- 2 英寸加长件
- 梅花 T30 套筒
- 棘轮/扭矩扳手
- 放置好转向柱,以备安装。
-
安装将转向柱固定到横梁的螺母(4 个)。提示: 推荐使用以下工具:
- 3 英寸加长件
- 13 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 将仪表板电气线束连接到转向柱控制模块连接器。
- 安装用于固定顶篷电气线束的夹子(2 个)。
- 将顶篷电气线束固定到左侧车身控制器模块连接器。
- 安装左前地毯。请参阅地毯 - 前 - LH(拆卸和更换)。
- 安装左侧气波管道。请参阅管道 - 气波 - LH(左侧驾驶)(不带加热泵款)(拆卸和更换)。
- 安装仪表板支架。请参阅仪表板支架(拆卸和安装)。
- 安装前围板高频扬声器。请参阅高频扬声器 - 前围板(拆卸和更换)。
- 安装前围板中部扬声器。请参阅扬声器 - 前围板 - 中间(拆卸和更换)。
- 安装前围板左右扬声器。请参阅扬声器 - 前围板 - LH(拆卸和更换)。
- 安装仪表板扬声器格栅。请参阅格栅 - 扬声器 - 仪表板(拆卸和更换)。
- 安装左前通风口。请参阅通风口 - 前 - LH(拆卸和更换)。
- 安装右前通风口。请参阅通风口 - 前 - RH(拆卸和更换)。
- 安装通风口饰件。请参阅饰件 - 通风口(拆卸和更换)。
- 安装右侧气波管道。请参阅管道 - 气波 - RH(左侧驾驶)(拆卸和更换)。
- 安装右侧脚部空间进气槽。请参阅风管 - 脚部空间 - RH(左侧驾驶)(拆卸和更换)。
- 安装手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)或手套箱 - 无膝部气囊(拆卸和更换)。
- 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)。
- 安装触摸屏。请参阅触摸屏(拆卸和更换)。
- 安装转向柱控制模块。请参阅模块 - 转向柱控制(拆卸和更换)。
- 安装方向盘。请参阅方向盘(拆卸和安装)。
- 安装中控台。中控台(拆卸和安装)。
- 安装副驾位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)。
- 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)。
- 安装左侧脚部空间进气槽。请参阅风管 - 脚部空间 - LH(左侧驾驶)(拆卸和更换)。
- 安装驾驶位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 驾驶位(拆卸和安装)。
- 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)。
- 安装左右 A 柱上饰板。请参阅饰板 - A 柱 - 上 - LH(拆卸和更换)。
- 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 安装左右 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
- 安装仪表板左右端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
-
将车辆推到举升机上。
警告建议寻求他人协助。请注意只能以极慢速度将车辆安全地推动一小段距离。
- 举升并支撑车辆。
- 将挡风玻璃清洗器储液罐安装到正确位置,然后将电气线束连接到挡风玻璃清洗器储液罐连接器。
-
安装将挡风玻璃清洗器储液罐固定到车身的上部螺栓。提示: 推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
- 安装将电气线束固定到挡风玻璃清洗器储液罐的夹子。
- 拆卸左前车轮。请参阅轮毂总成(拆卸和安装)。
-
部分松开左前轮拱内衬。
注拆卸之前用于紧固左前轮拱的 2 个卡子。
-
安装将挡风玻璃清洗器储液罐固定到车身的下部螺栓。提示: 推荐使用以下工具:
- 2 英寸加长件
- 10 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
-
安装将左前轮拱内衬后部连接到车辆的螺栓和卡子(6 个)。注新款车型可能配备 2 个将内衬下部固定到车身的推拉式卡子。提示: 推荐使用以下工具:
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 安装左前车轮。请参阅轮毂总成(拆卸和安装)。
- 安装 HVAC 气室内管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内(拆卸和更换)。
- 安装 HVAC 气室外管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)。
- 安装雨刮器模块。请参阅雨刮器模块(拆卸和更换)。
- 安装前围篦板。请参阅面板 - 前围篦板(拆卸和更换)。
- 安装左右减震塔盖板。请参阅盖板 - 减震塔 - LH(拆卸和更换)。
- 安装左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)。
- 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 连接 12V 电源。请参阅12V/低压电源(断开和连接)。
- 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 确认挡风玻璃清洗器和雨刮器运行情况。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。
- 将左前和右前座椅移回原位。
- 升起所有车窗,关闭所有车门。
