方向盘（拆卸和安装）

校正代码 32051801 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 方向盘（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注

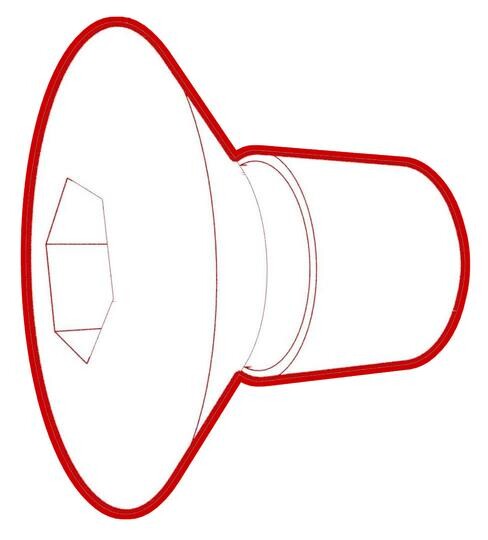

将方向盘固定到转向柱的螺栓
80 Nm (59.0 lbs-ft)
  • 10 毫米六角
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
  • 3 英寸加长件
更换 PN - 1036655-00-A

拆卸

  1. 使车辆前轮朝向正前方，方向盘居中。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开低压电源。请参阅12V/低压电源（断开和连接）。
  5. 拆卸驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  6. 断开方向盘电气线束连接器。

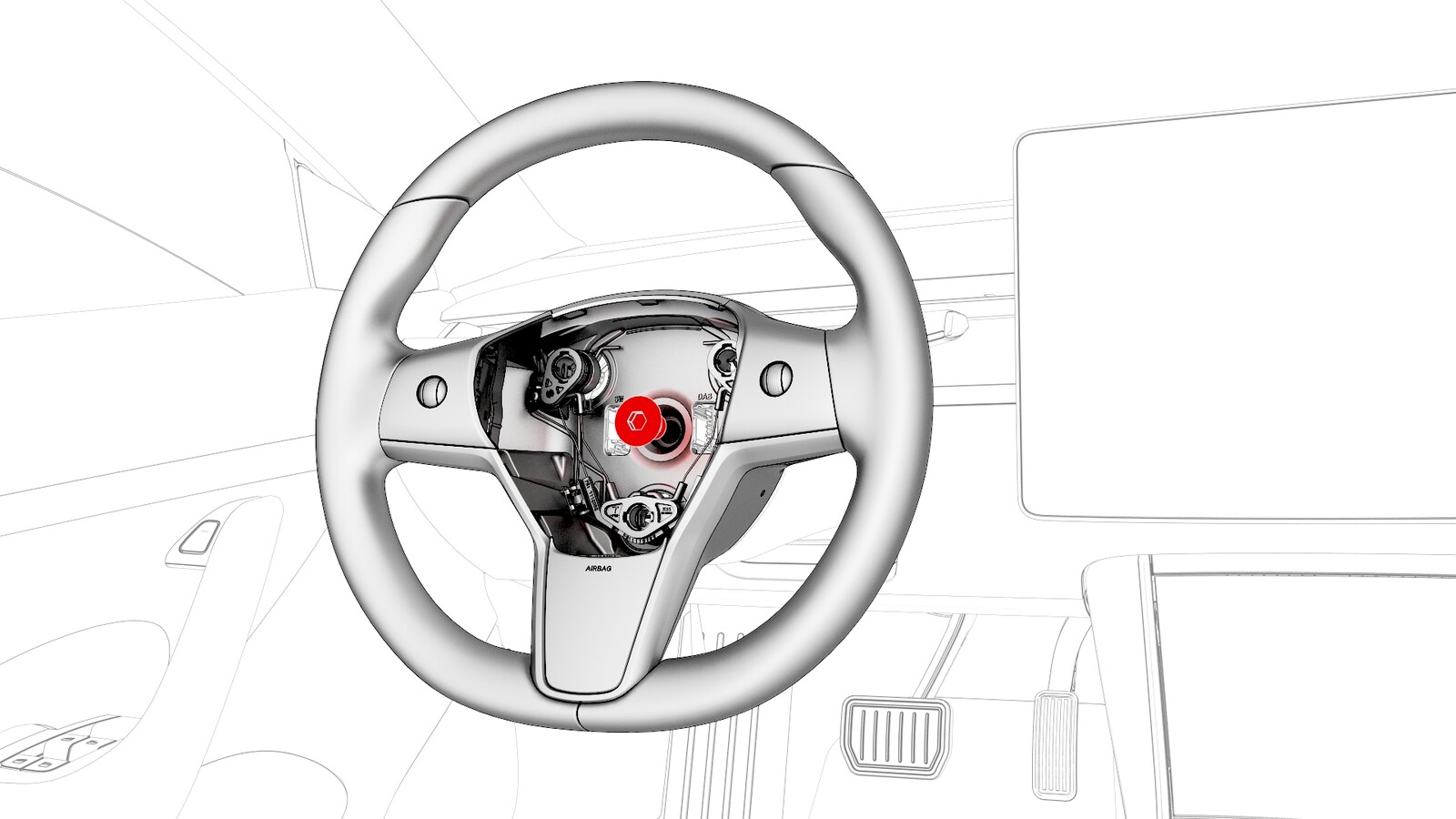

  7. 拆卸并弃置将方向盘固定到转向柱的螺栓。
    80 Nm (59.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米六角
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  8. 将方向盘从转向柱上拆下。

安装

  1. 将方向盘放置到车辆上，然后安装新的螺栓，将方向盘固定到转向柱。
    80 Nm (59.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米六角
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  2. 连接方向盘电气线束连接器。
  3. 安装驾驶位气囊。请参阅 气囊 - 驾驶位（拆卸和更换）。
  4. 重新连接低压电源。请参阅12V/低压电源（断开和连接）。
  5. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
