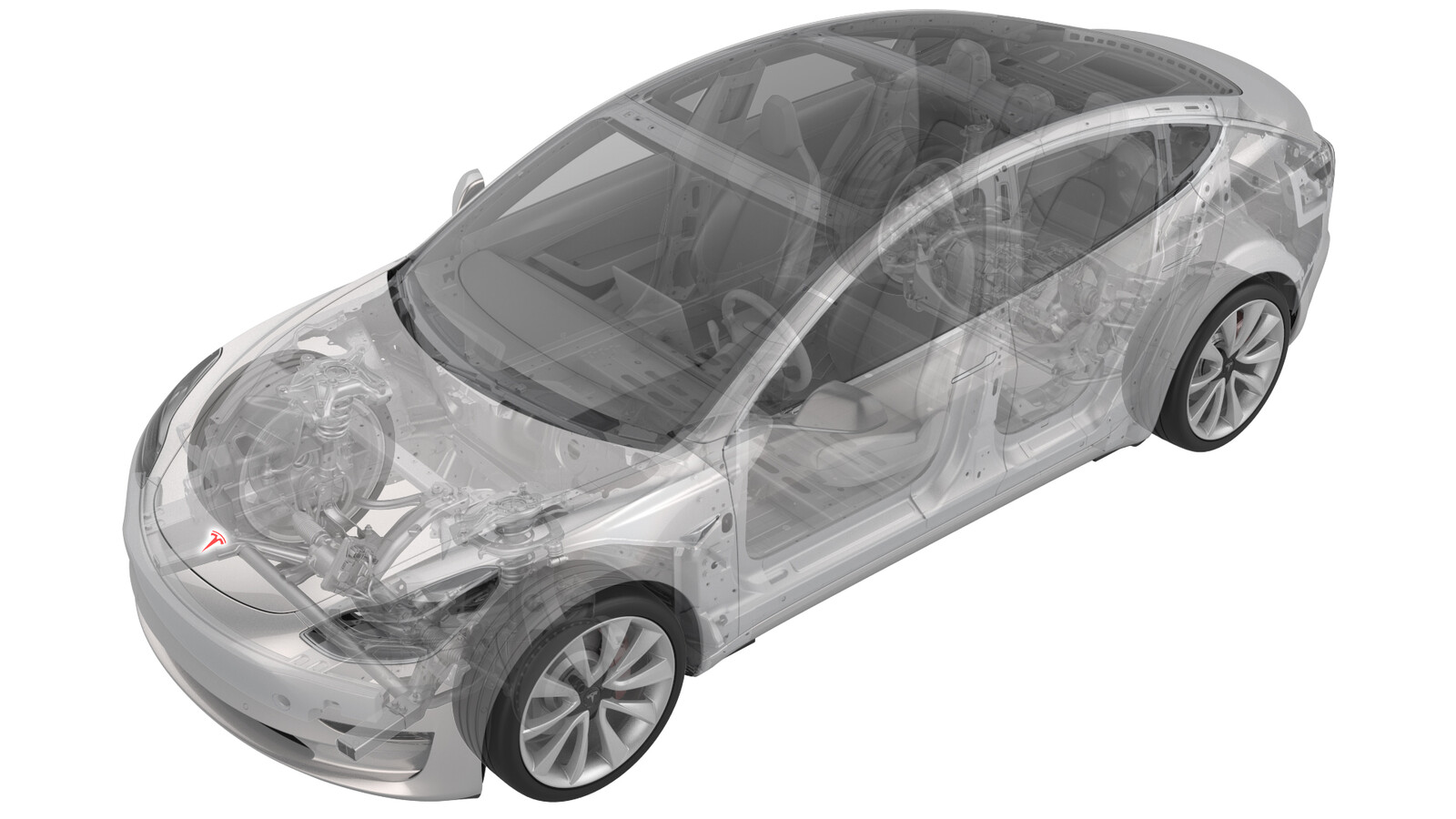

Tesla Badge - Front (Remove and Replace)

校正代码 12050502 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

  1. 2025-01-30: 更新了程序,添加了更新版本的 T 型徽标夹具以及附加图片。
此程序需要使用专用工具:
  • 1453028-00-A 徽标拆卸套件
  • 1600744-00-B Model 3/Y 前部徽标夹具
  1. 2025-01-30: 更新了工具信息,修订了程序并添加了图片。

拆卸

Informational PurposesAn informational icon, calling your attention
徽标一旦拆下,不得再重新安装。无论出于什么原因拆下徽标,均须换装新零件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。
  2. 关闭前备箱盖,放置好徽标拆卸工具,使单丝线可以从前部 Tesla 徽标的一角下方开始切割。

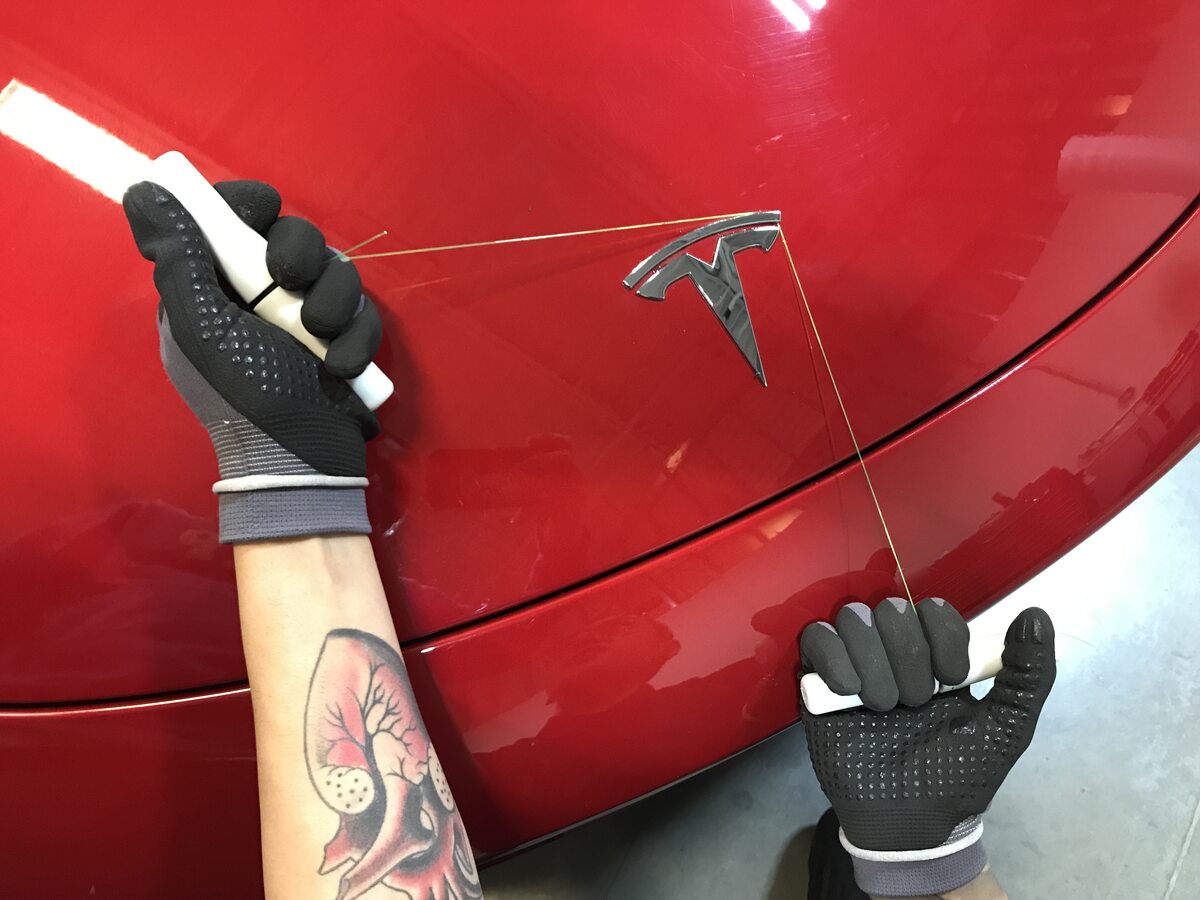

  3. 以拉锯的方式移动徽标拆卸工具,将前部 Tesla 徽标从前备箱盖上拆下。

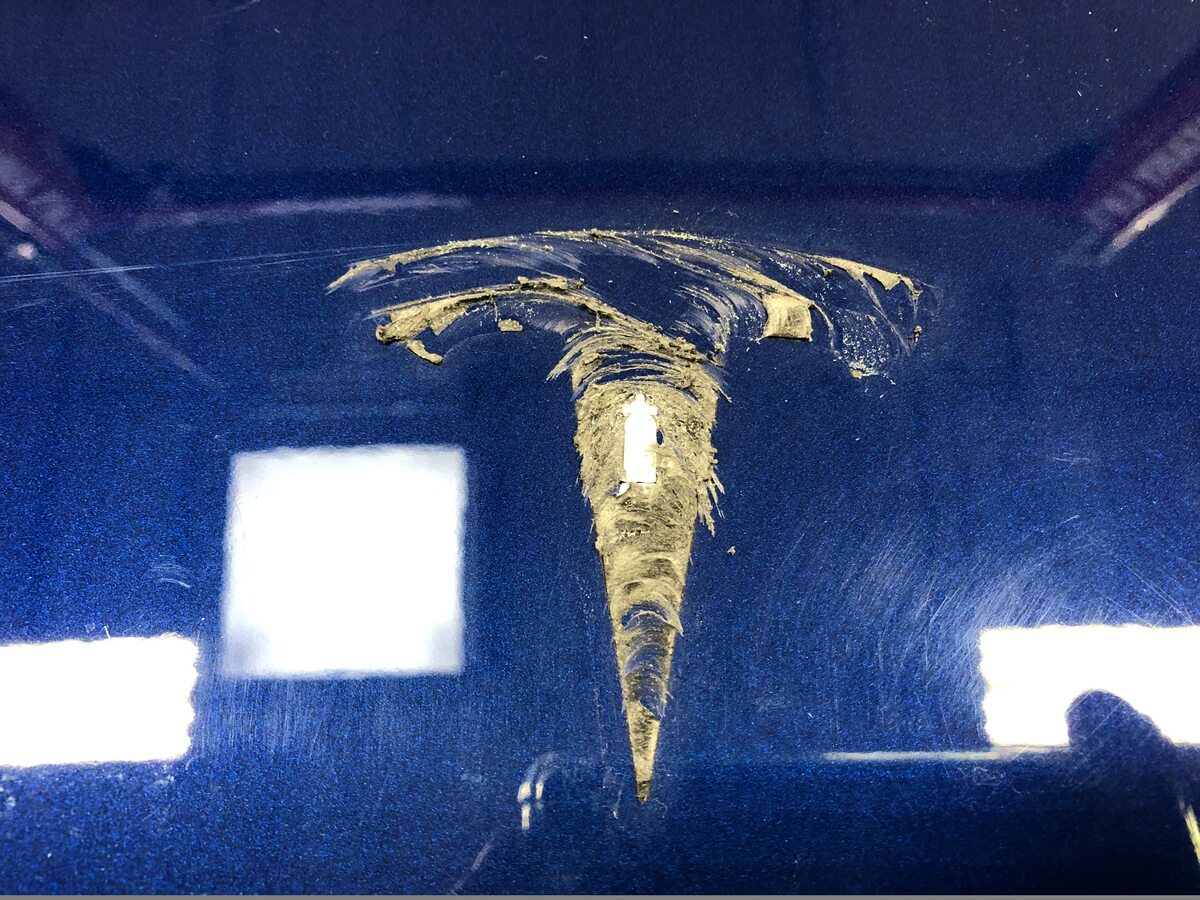

  4. 使用异丙醇 (IPA) 湿巾清洁前备箱盖表面残留的所有粘合剂和杂物。

安装

  1. 打开前备箱盖。

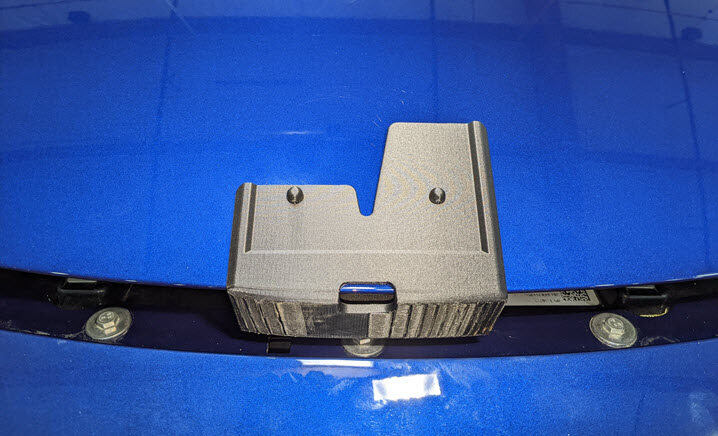

  2. 将前部 T 型徽标夹具上的凹槽安装到前备箱盖撞销上。
  3. 在闩锁上放置折叠的车间毛巾,以防前备箱盖锁闭,然后降下前备箱盖。

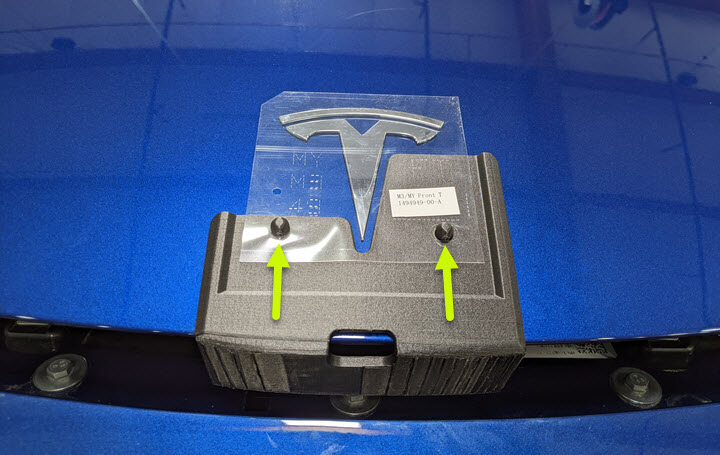

  4. 揭下前备箱盖上徽标的背胶,将徽标保护膜上的孔与 T 型徽标夹具上的固定销对齐,然后将徽标压向前备箱盖。

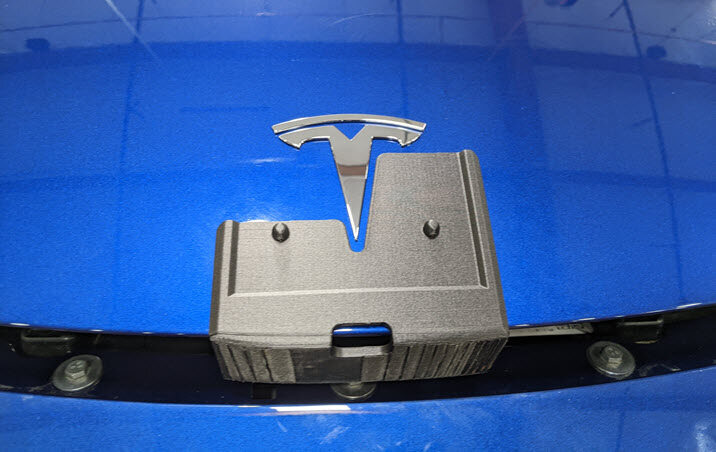

  5. 使用叠缝滚压机彻底浸润 T 型徽标,然后揭下 T 型徽标上的保护膜。
  6. 拆下前备箱盖上的 T 型徽标夹具。
  7. 将车间毛巾从闩锁上取下,然后关闭前备箱盖。
  8. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在前备箱盖表面。
