扭矩规格 - 后驱动单元

表 1. 扭矩规格变流器 - 后驱动单元 (3DU)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

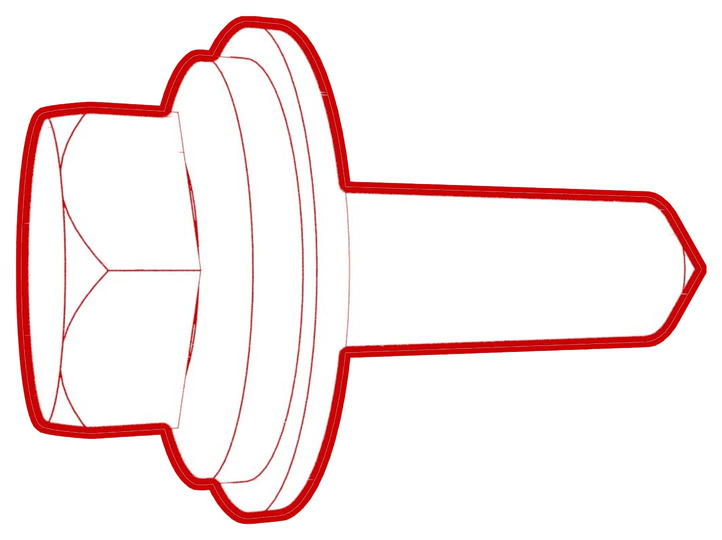

将高压线束支架固定到变流器的螺栓
6 Nm (4.4 lbs-ft)
  • 10 毫米六角
重复使用
将三相检修盖固定到后驱动单元的螺栓(2 个)
14 Nm (10.3 lbs-ft)
  • 外梅花套筒 Plus EP10
  • 4 英寸加长件
重复使用
固定后驱动单元三相端子的螺栓(3 个)
11.5 Nm (8.5 lbs-ft)
  • 10 毫米六角
  • 4 英寸加长件
更换
将变流器固定到变速箱总成的螺栓(12 个)
12.5 Nm (9.2 lbs-ft)
  • 外梅花套筒 Plus EP10
  • 4 英寸加长件
重复使用
表 2. 扭矩规格: GUID-27D8FABB-A2AA-4E96-878A-72502D552B4C.html
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定 55 度液力联轴节的螺栓
6 Nm (4.4 lbs-ft)
  • 1/4 英寸钻头至 1/4 英寸六角钻头快速更换适配器
  • 梅花 T25 套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
更换
表 3. 扭矩规格:
描述 扭矩值 推荐工具 重复使用/更换 备注
