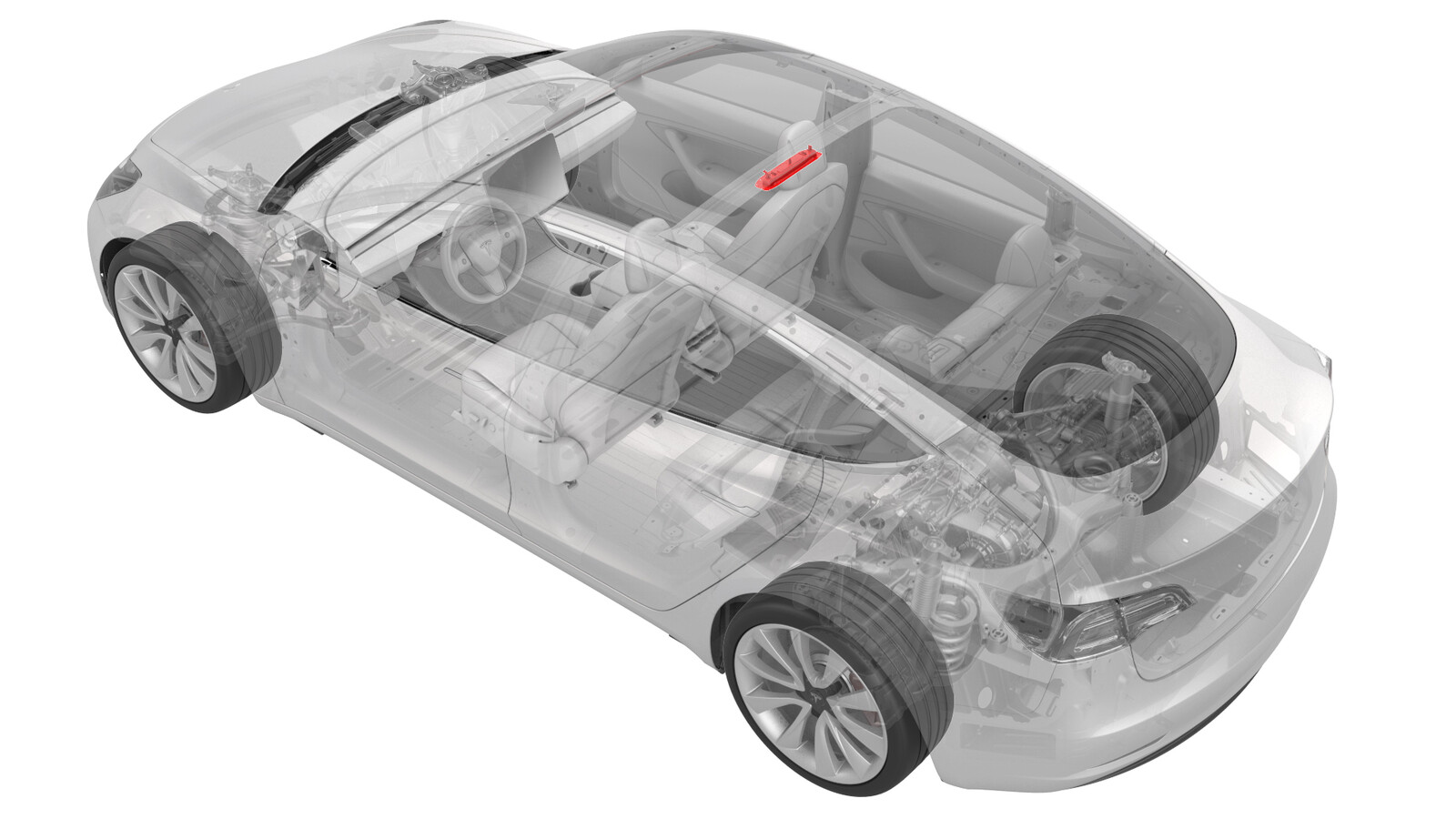

顶部控制台 - 后(拆卸和更换)

校正代码 15202402 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 松开将车顶后部控制台固定到顶蓬的夹子 (x2),然后从顶蓬上降下控制台。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

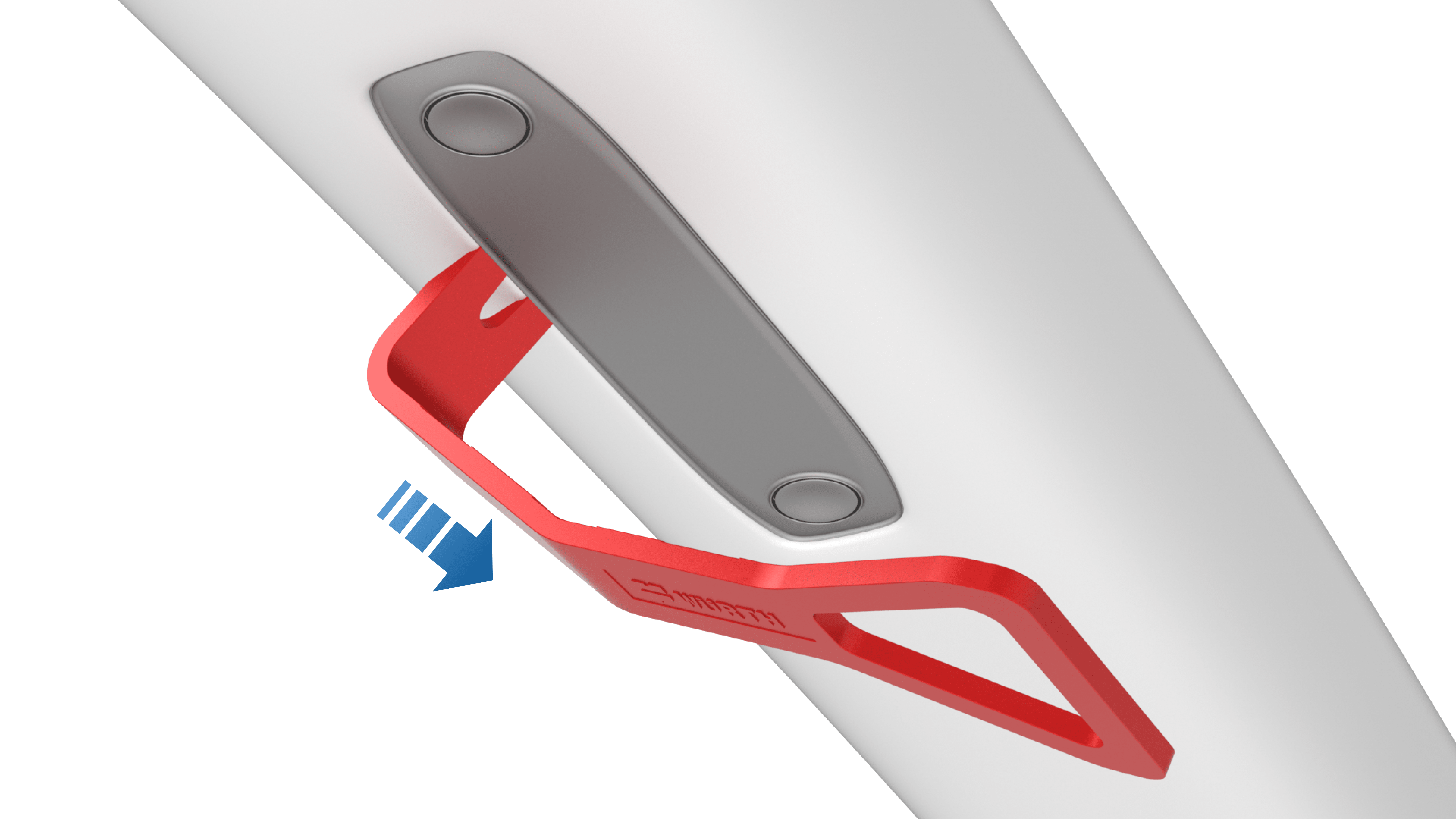

    为避免损坏顶篷,切勿紧压顶篷撬动部件。在顶灯附近插入 90 度饰板工具,然后向下拉动工具以松开卡子,然后移至另一侧,松开剩余卡子。
    Informational PurposesAn informational icon, calling your attention

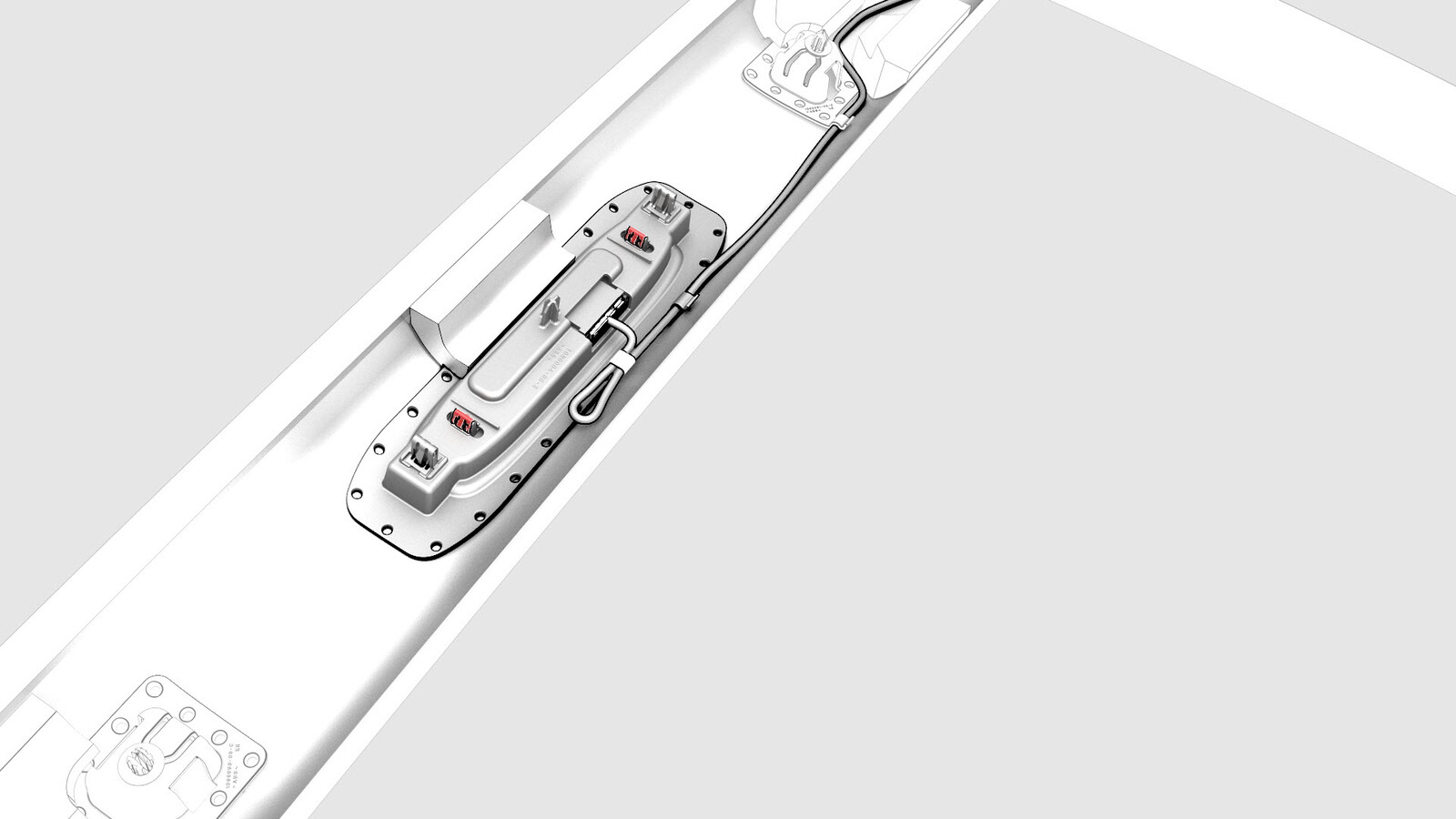

    图示为车顶后部控制台(不带入侵传感器)。对于带入侵传感器的车型,所述程序完全相同。

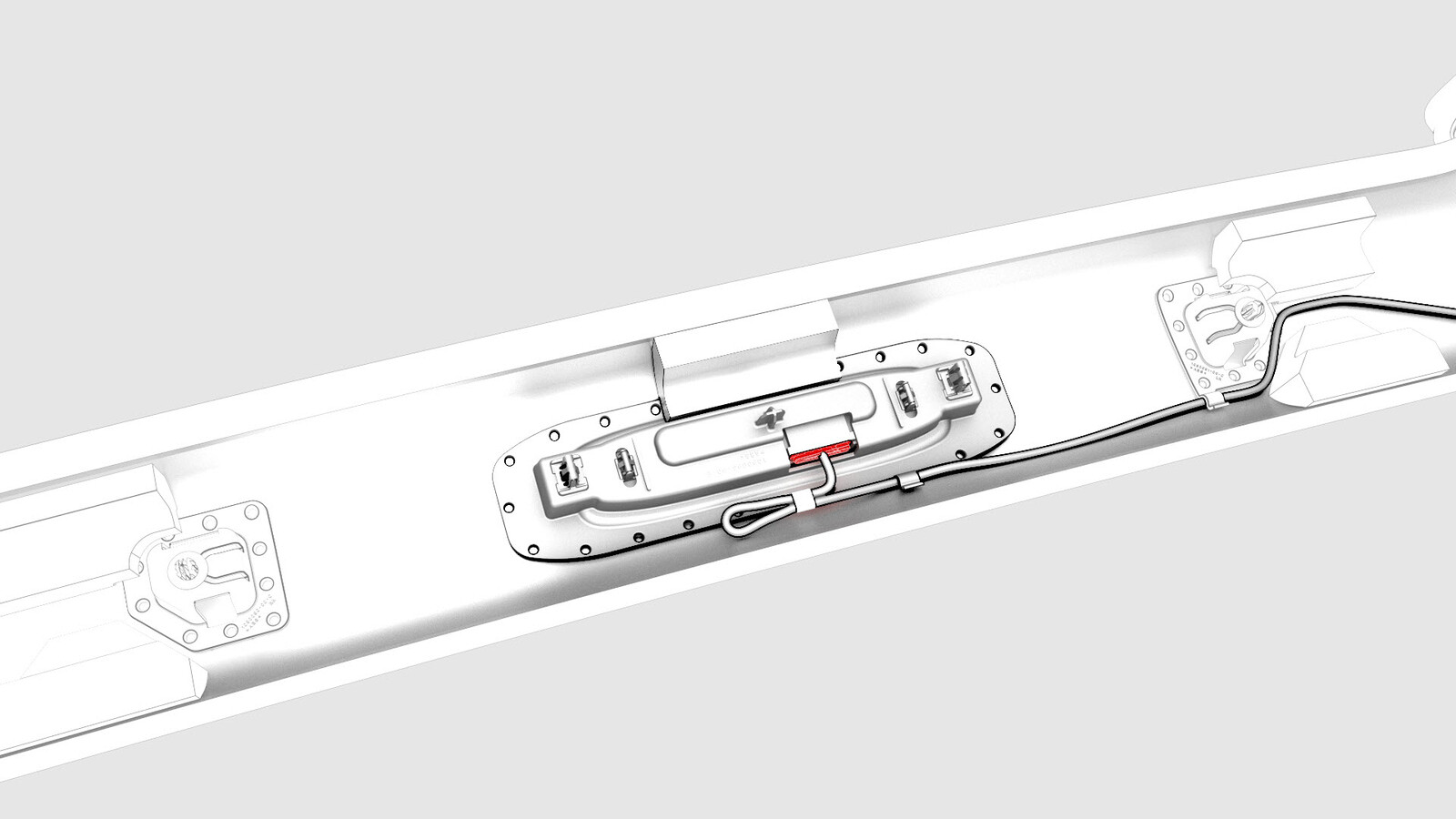

  2. 断开电气线束连接器与后车顶控制台的连接,然后将控制台从车上拆下。

安装

安装程序与拆卸程序相反,以下各项除外:

  1. 安装后,将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  2. 选择“Actions”选项卡,然后在搜索字段中输入 ODIN_M3_TEST_FOHC_ROHC
  3. 选择 Test front and rear overhead consoles,然后点击 Run Network 以运行该例程。
  4. 等待例程完成。
    Informational PurposesAn informational icon, calling your attention
    例程成功完成后,将显示消息:[PASS] All required ODIN routines have successfully executed
  5. 断开笔记本电脑与车辆的连接。
