悬架 - 后(检查扭矩)

校正代码 31039000 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135103-00-A 牵引钩弹簧压缩器工具,Model 3
  • 1081765-00-A 3/4 Ton Underhoist Stand
  • 1063141-00-A 1/2 Ton Economy Transmission Jack
  • 1137855-00-A Tool, Rear Ride Height Torque, Model 3
  • 1459409-00-A 轮毂千斤顶适配器,MODEL 3

扭矩规格

表 1. 扭矩规格悬架 - 后(检查扭矩)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后和右后悬架护罩固定到车辆的螺栓
6 Nm (4.4 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
将左右剪力板固定到高压电池的螺栓(3 个)
35 Nm (25.8 lbs-ft)
130 Nm (95.9 lbs-ft)
  • 13 毫米套筒
  • 21 毫米套筒
  • 3 英寸加长件
  • 6 英寸加长件
将左后下前连杆固定到后副车架的螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左后下前连杆固定到转向节的螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
将后平衡杆固定到左平衡杆连杆的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 5 毫米六角套筒
  • 15 毫米组合回旋头棘轮扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左平衡杆连杆固定到转向节的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 5 毫米六角套筒
  • 15 毫米组合回旋头棘轮扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左侧止推杆固定到后副车架的螺母
85 Nm (62.7 lbs-ft)
  • 18 毫米深套筒
  • 18 毫米组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左侧止推杆固定到转向节的螺母
76 Nm (56.0 lbs-ft)
将左后下尾连杆固定到后副车架的螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
将左后下尾连杆固定到转向节的螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左后减震器总成固定到左侧下尾连杆的螺母
115 Nm (84.8 lbs-ft)
将左后上前连杆固定到后副车架的螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
将左后上前连杆固定到转向节的螺母
76 Nm (56.0 lbs-ft)
将左后上尾连杆固定到后副车架的螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
将左后上尾连杆固定到转向节的螺母
134 Nm (98.8 lbs-ft)
将后扩散器固定到车身的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件

程序

Informational PurposesAn informational icon, calling your attention
必须在车辆两侧执行此程序。检查完后悬架 LH 侧的扭矩之后,请在后悬架 RH 侧重复这些步骤。
  1. 拆下两个后车轮。请参阅轮毂总成(拆卸和安装)
  2. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  3. 拆下固定 LH 和 RH 后悬架护板的螺栓,然后从车上拆下护板。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件

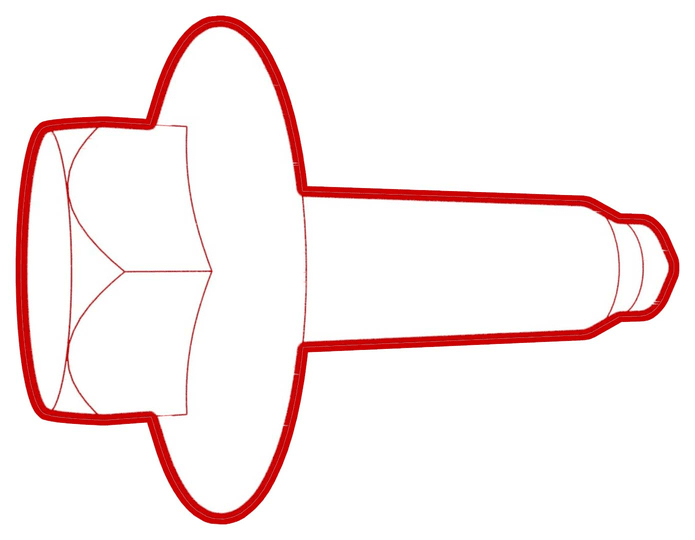

  4. 拆下将后扩散器前部固定到车身的螺栓 (x4)
  5. 放置运送顶以支撑后副框架的前部梁。

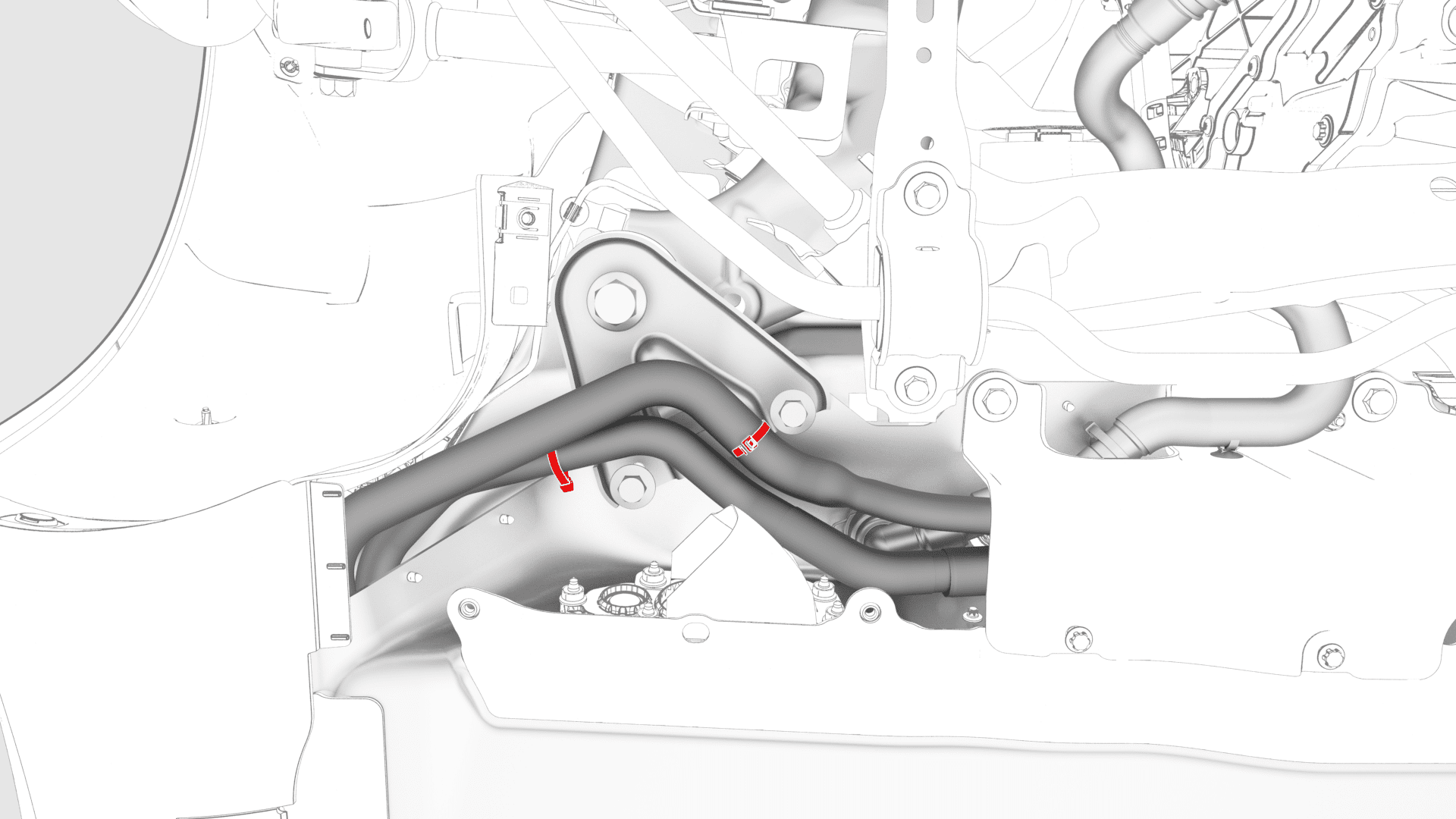

  6. 松开将冷却液软管固定到 LH 和 RH 剪力板的枞树夹 (x2)。

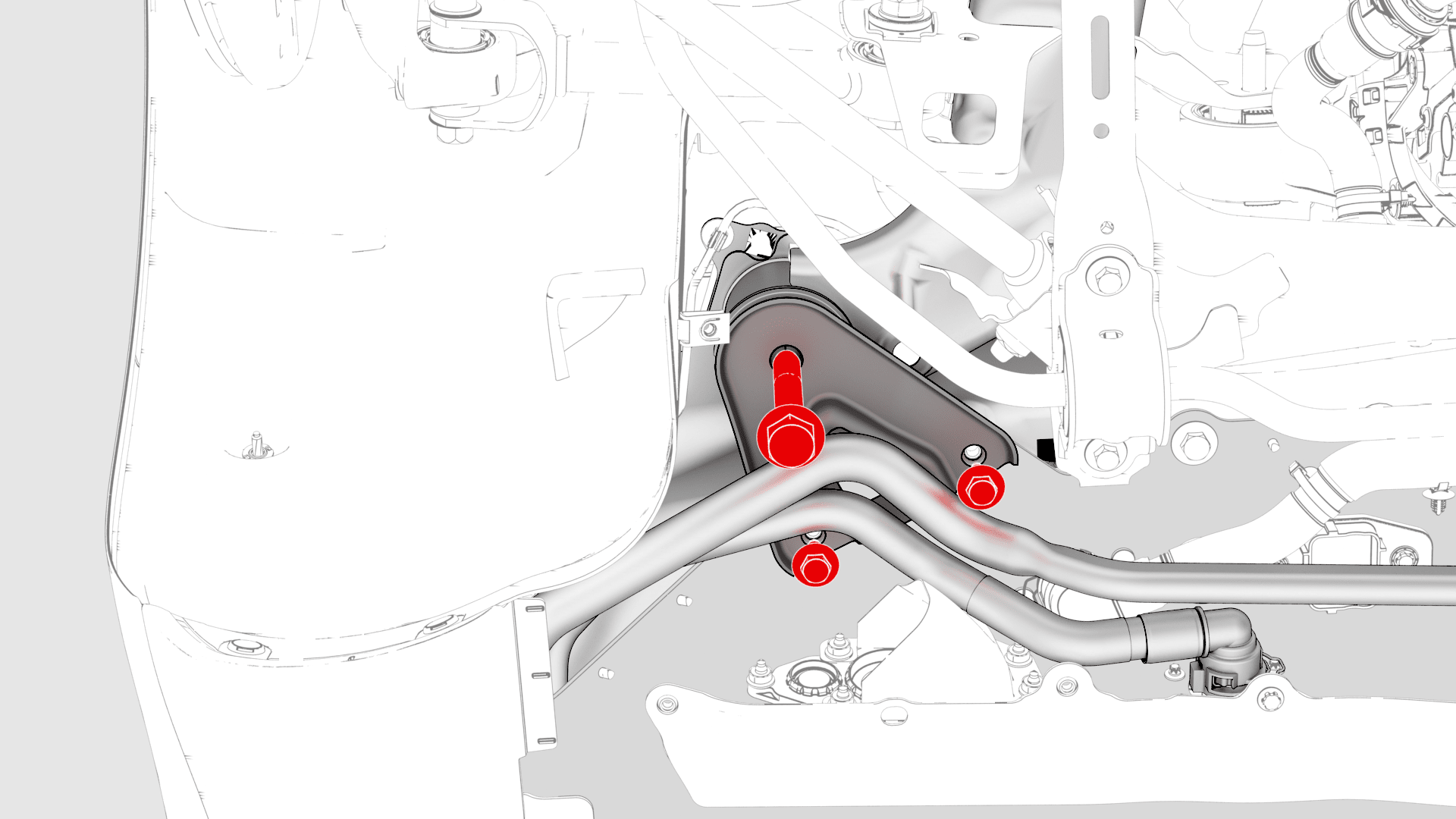

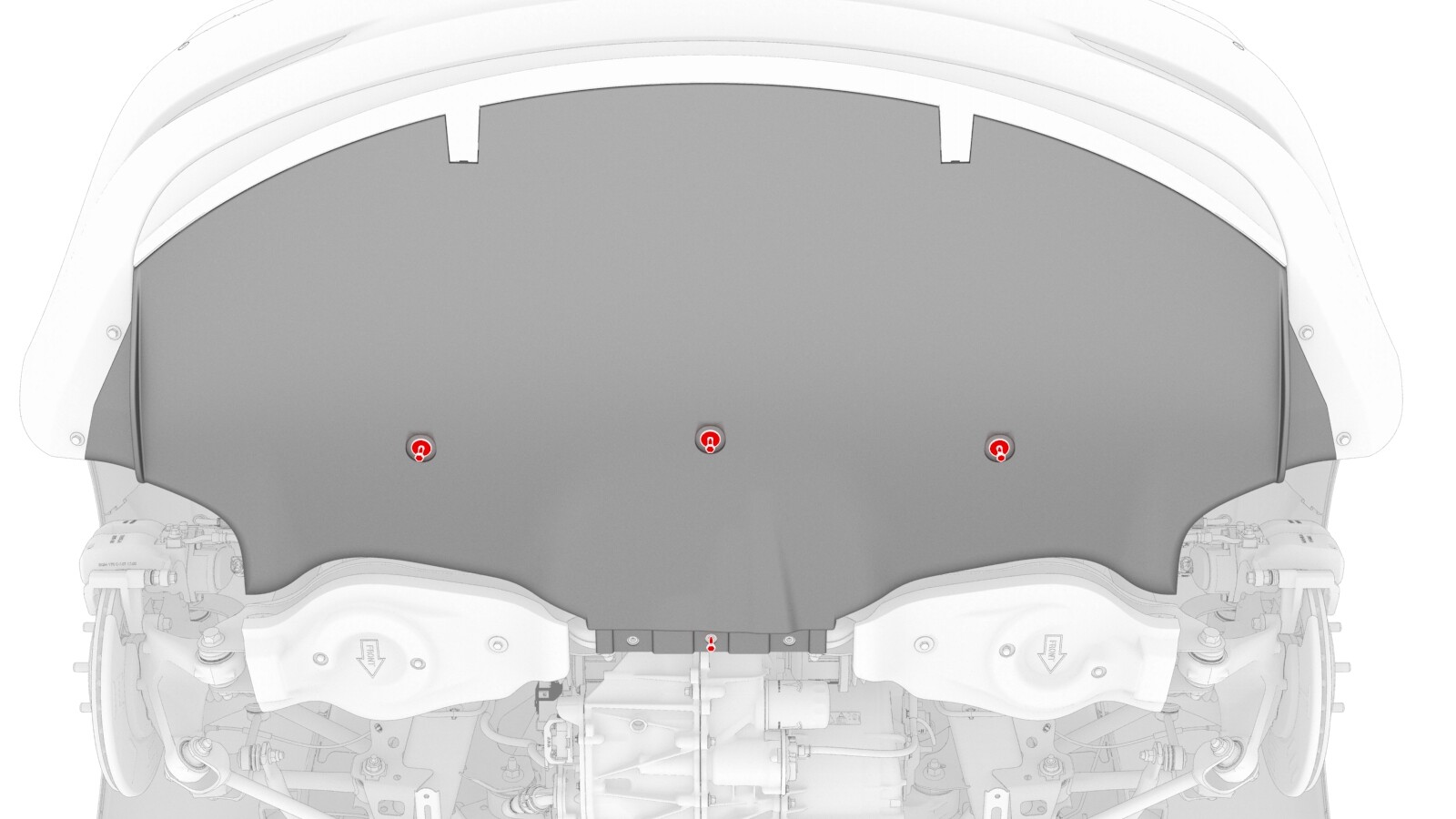

  7. 拆下将 LH 和 RH 剪力板固定到高压电池的螺栓 (x3),拆下剪力板,然后直接将长螺栓重新安装到后副框架中。
    35 Nm (25.8 lbs-ft)
    130 Nm (95.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 21 毫米套筒
    • 3 英寸加长件
    • 6 英寸加长件
  8. 从后副框架前部梁下方移走运送顶。

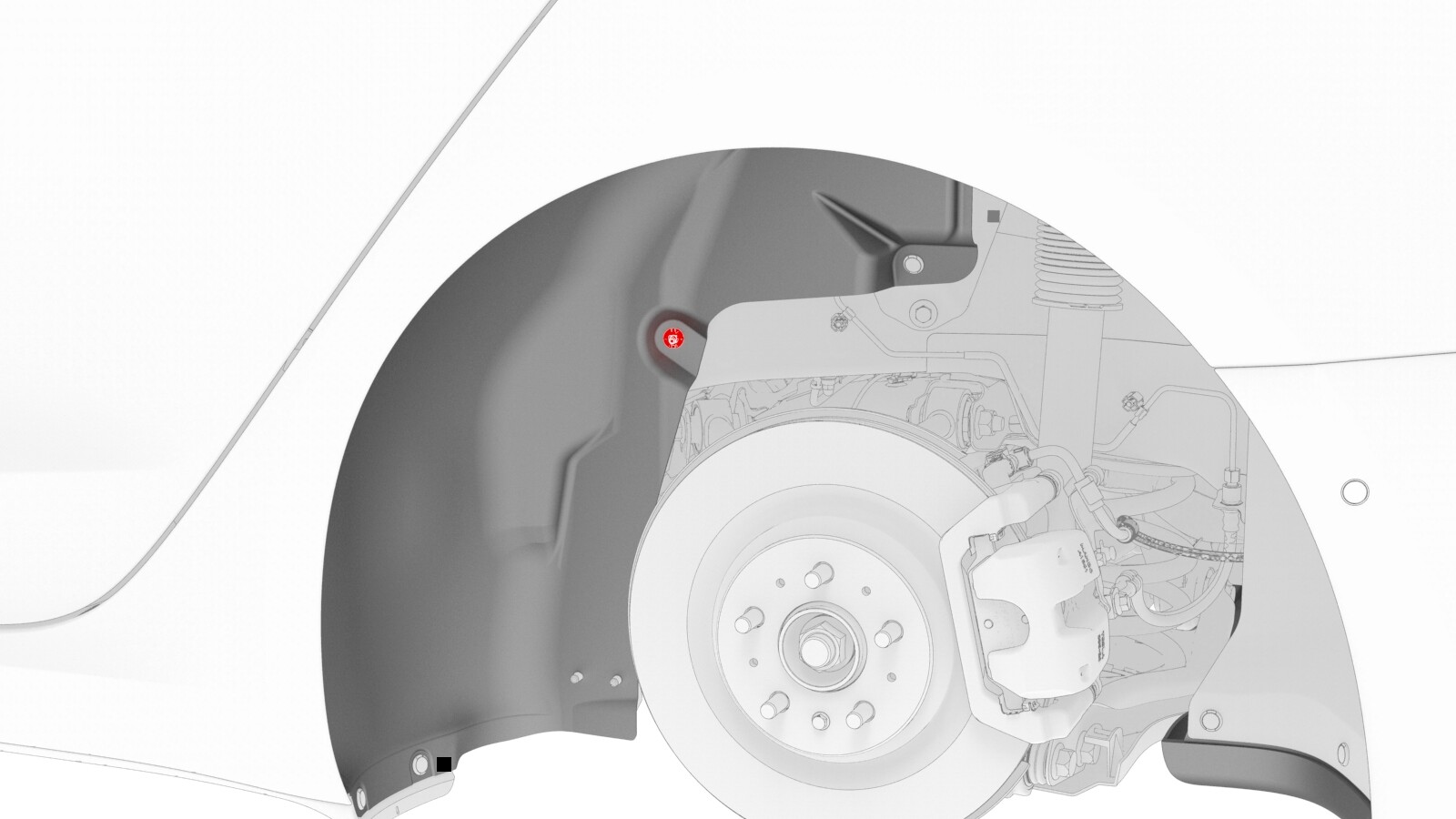

  9. 拆下将 LH 和 RH 轮拱内衬固定到车身的中心夹。
  10. 将弹簧压缩器安装到 LH 后弹簧,压住此弹簧以使其在悬架中松开。
    Informational PurposesAn informational icon, calling your attention
    弹簧压缩器最下面的挂钩运行到支柱处螺旋的下方。弹簧压缩器最上面的挂钩运行到高压电池处螺旋的上方。弹簧压缩器导螺钉应该位于车身开口的中央并穿过此开口。
  11. 拆下将制动盘固定到轮毂的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  12. 将轮毂千斤顶适配器安装到 LH 后轮毂上,然后用手拧紧轮毂螺母。
  13. 使用起重机下方支架支撑轮毂千斤顶适配器。
    Informational PurposesAn informational icon, calling your attention
    使用后部车身高度扭矩表确认后悬架已设置到车身高度规格,如果需要则调节支架或弹簧压缩器工具。
  14. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到车身高度:测得距离应为 378 毫米。

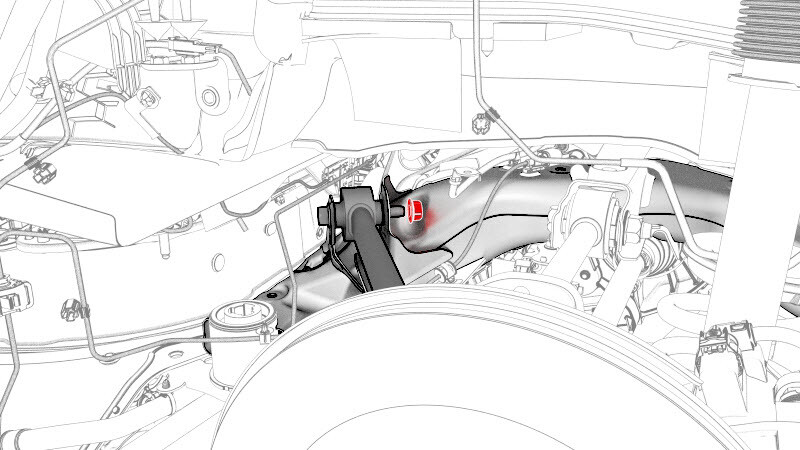

  15. 检查将 LH 后下部前连杆固定到后副框架的螺母的扭矩,然后用油性记号笔对螺母做标记。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

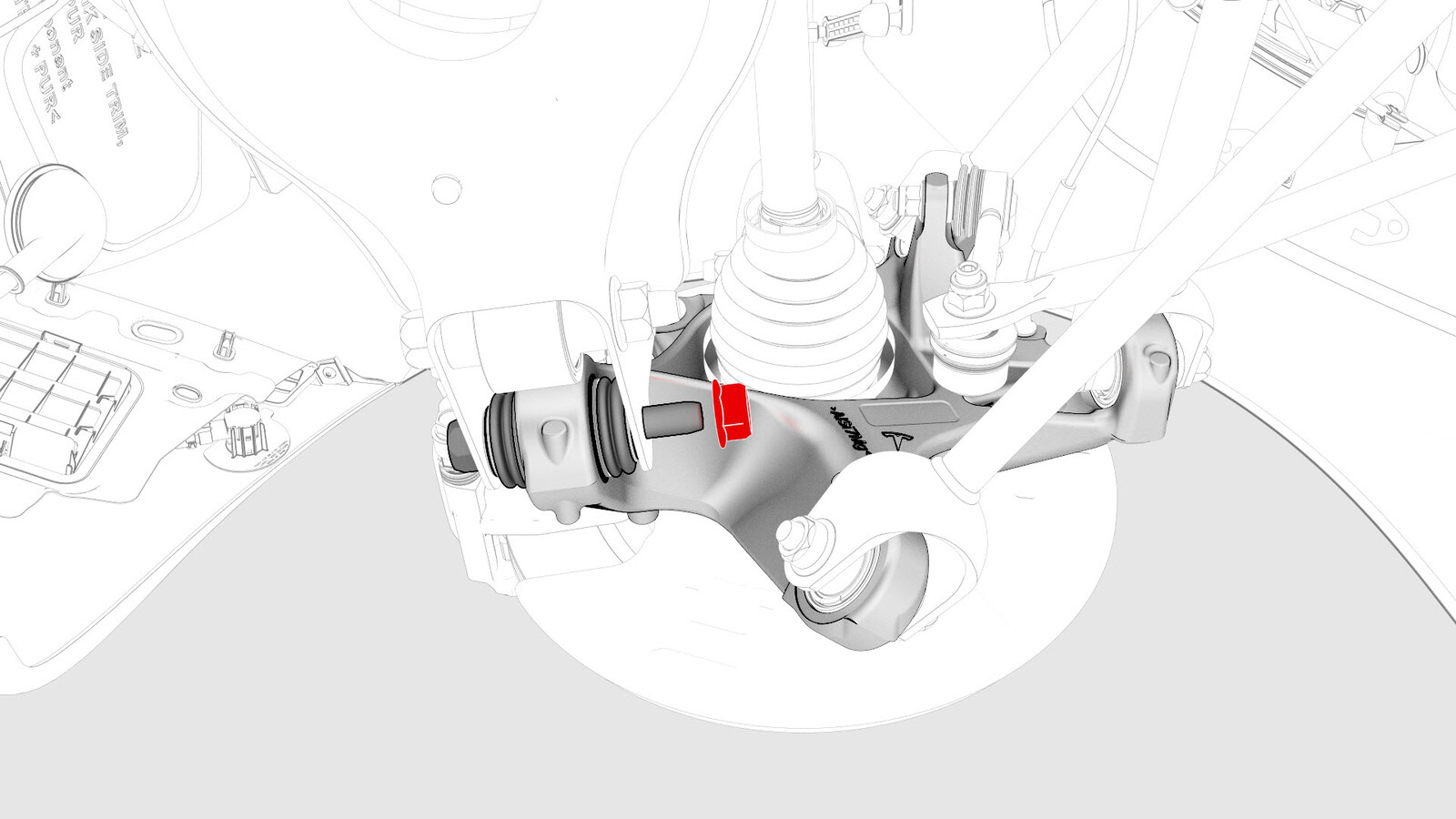

  16. 检查将 LH 后下部前连杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

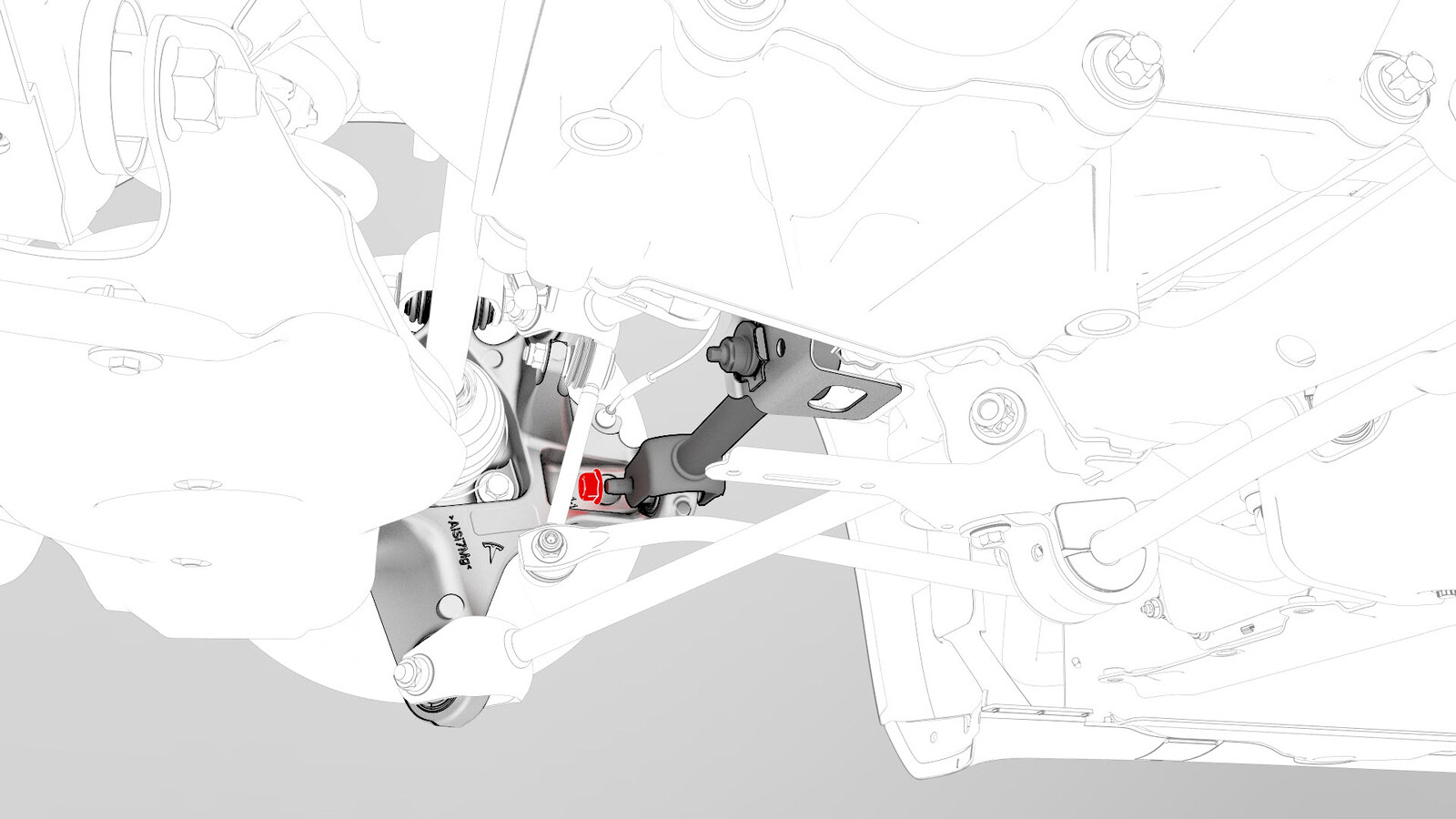

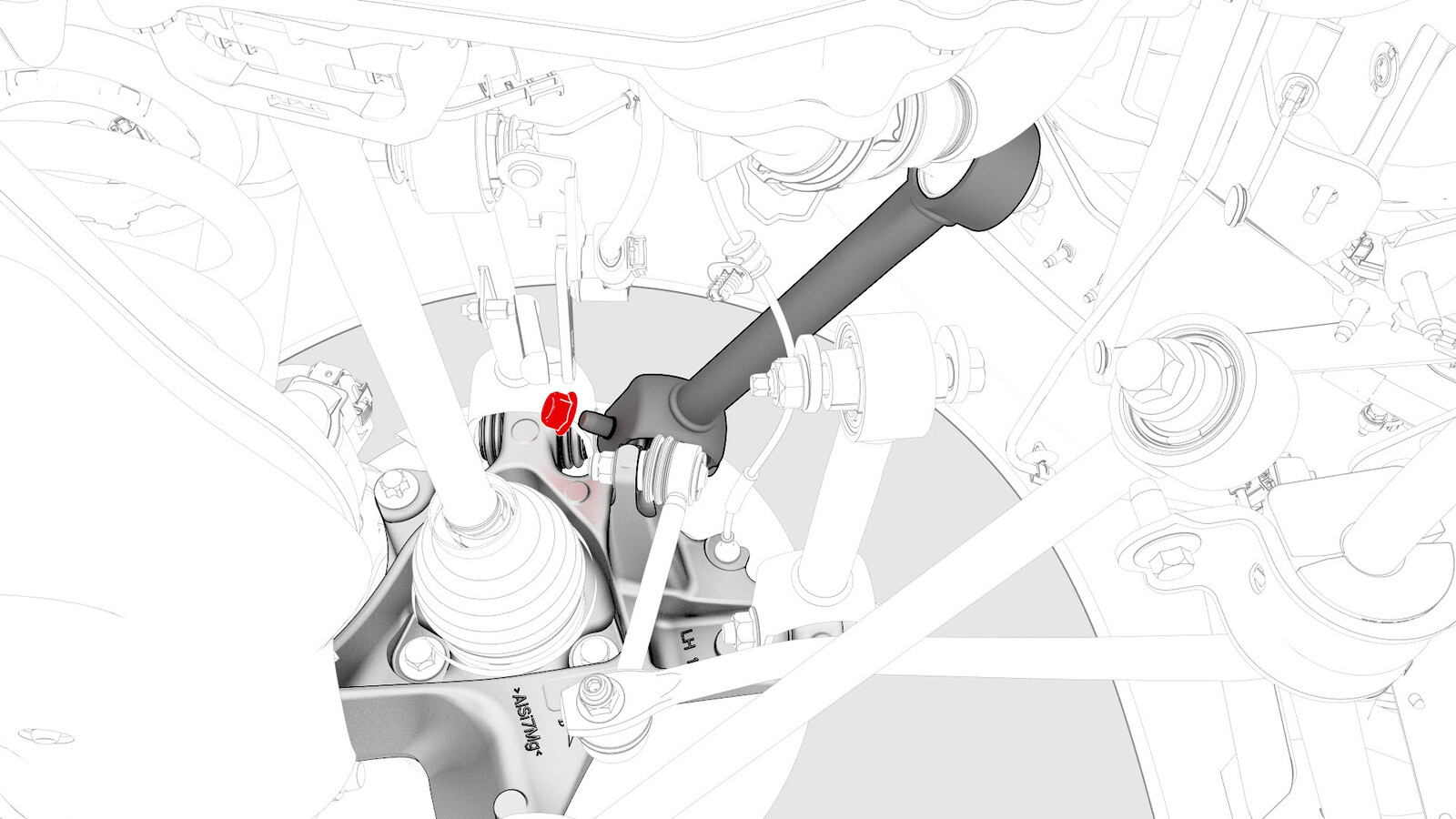

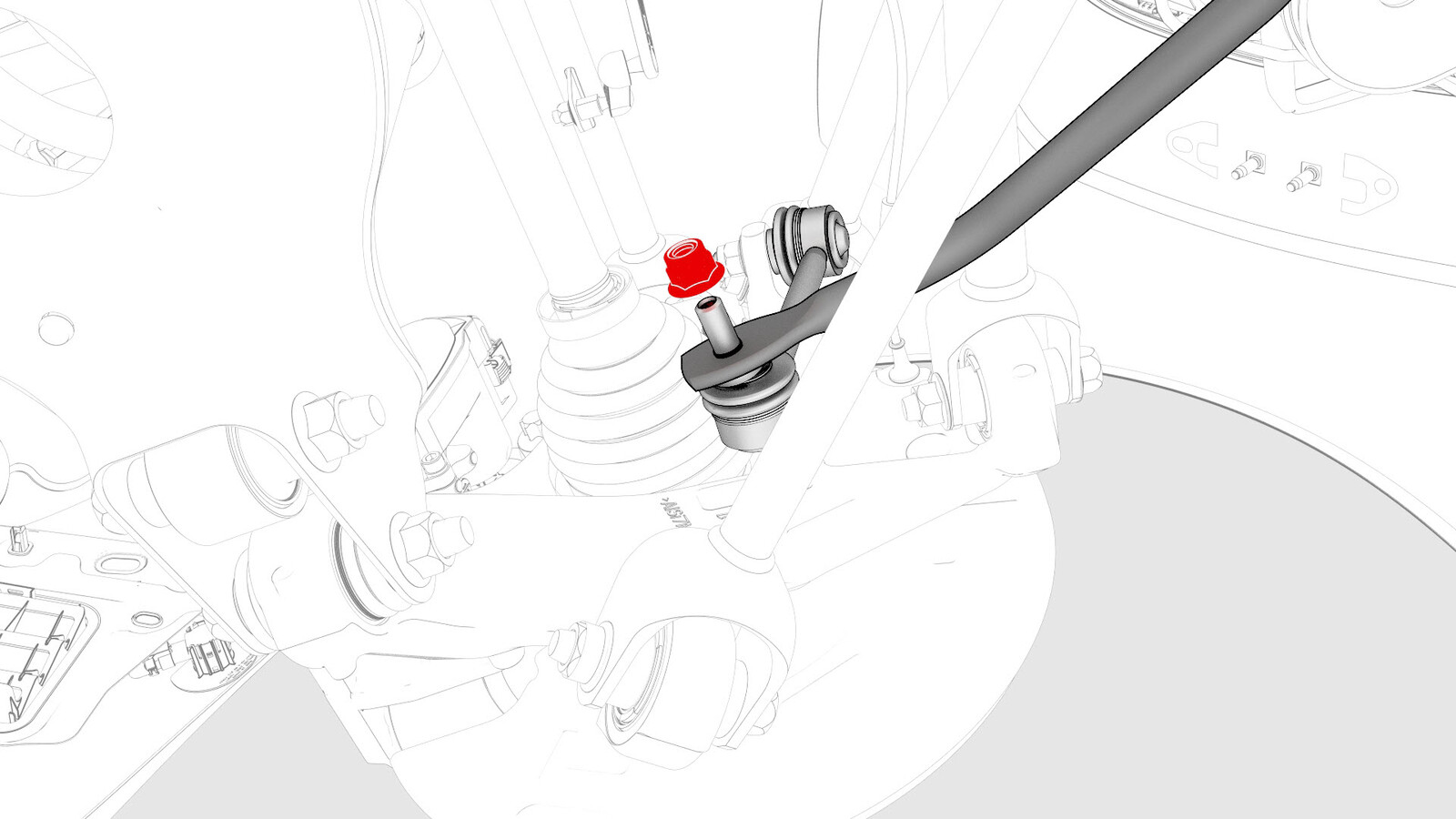

  17. 检查将后平衡杆固定到 LH 平衡杆连杆的螺母的扭矩,然后用油性记号笔对螺母做标记。
    55 Nm (40.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角套筒
    • 15 毫米组合回旋头棘轮扳手
    • 回旋头棘轮/回旋头扭矩扳手

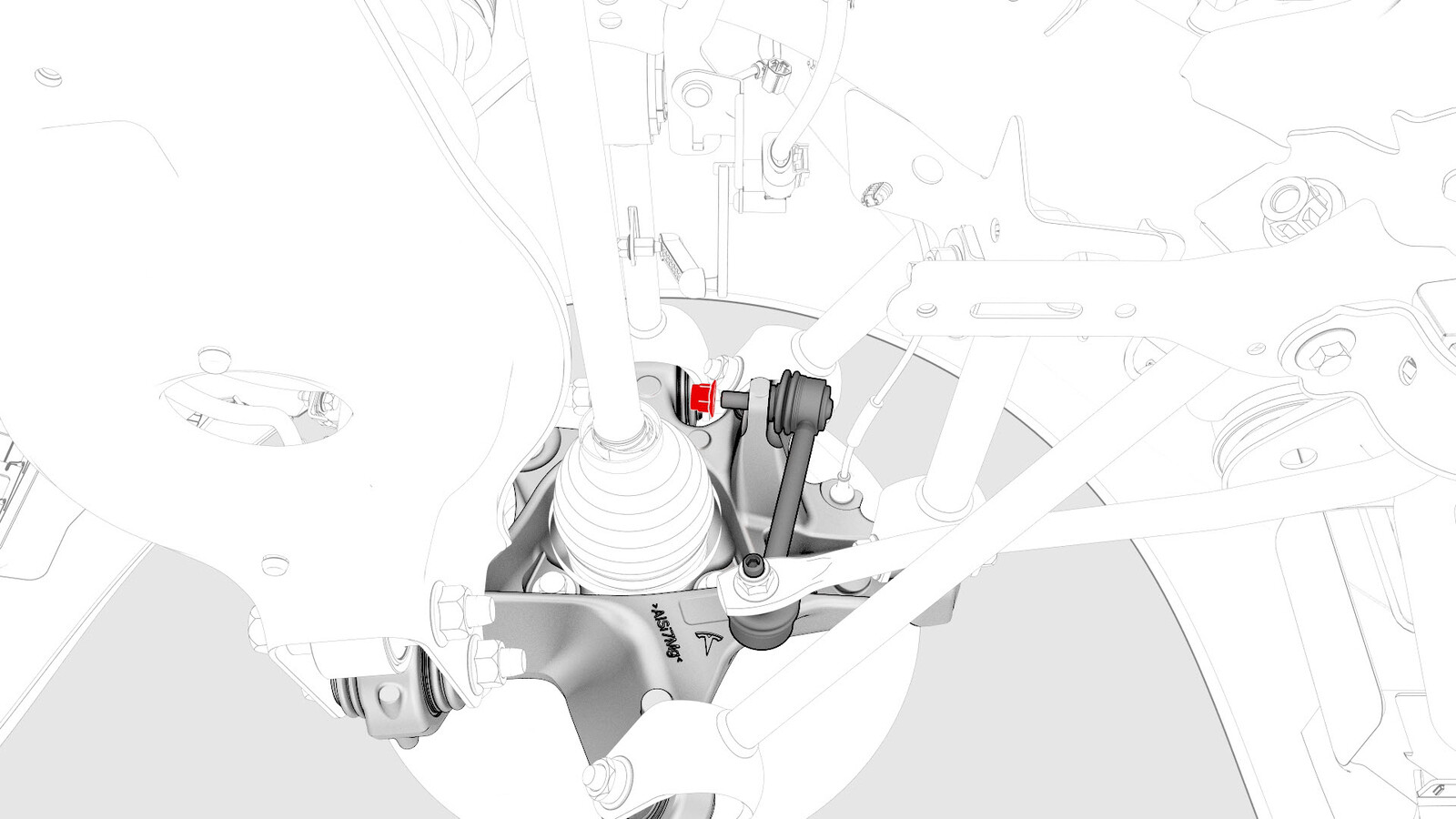

  18. 检查将 LH 平衡杆连杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    55 Nm (40.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角套筒
    • 15 毫米组合回旋头棘轮扳手
    • 回旋头棘轮/回旋头扭矩扳手

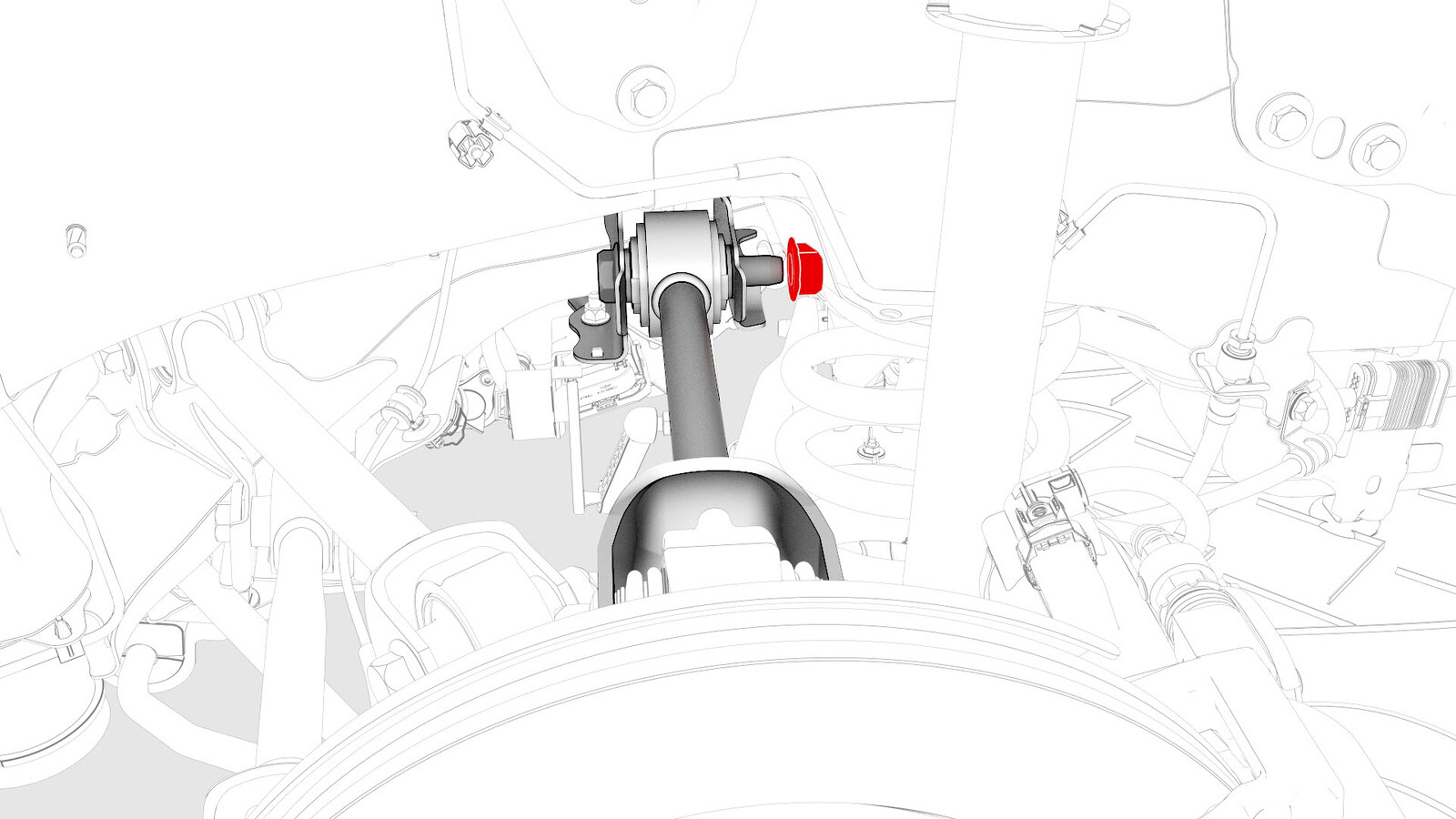

  19. 检查将 LH 止推杆固定到后副框架的螺母的扭矩,然后用油性记号笔对螺母做标记。
    85 Nm (62.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米深套筒
    • 18 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手

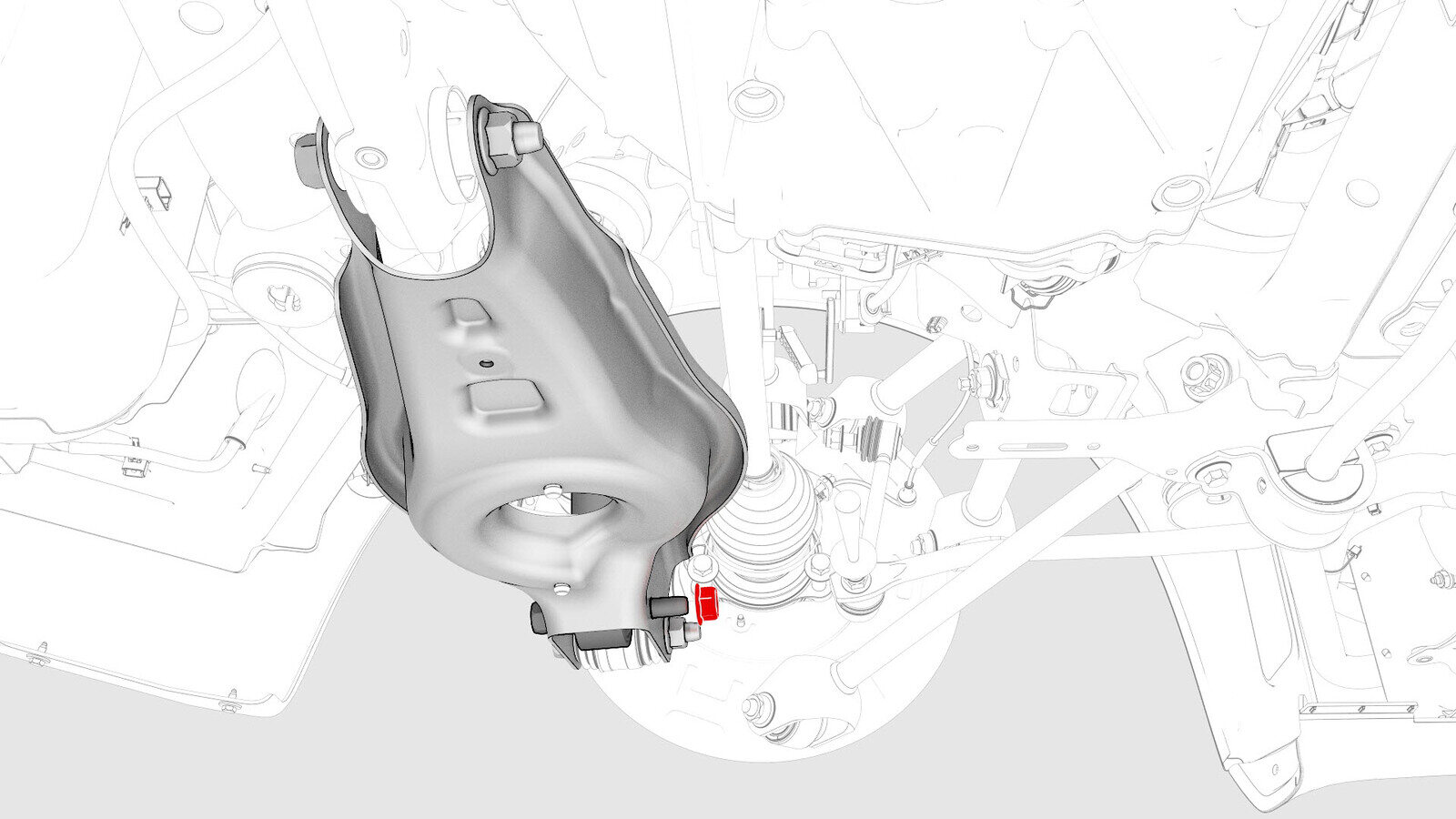

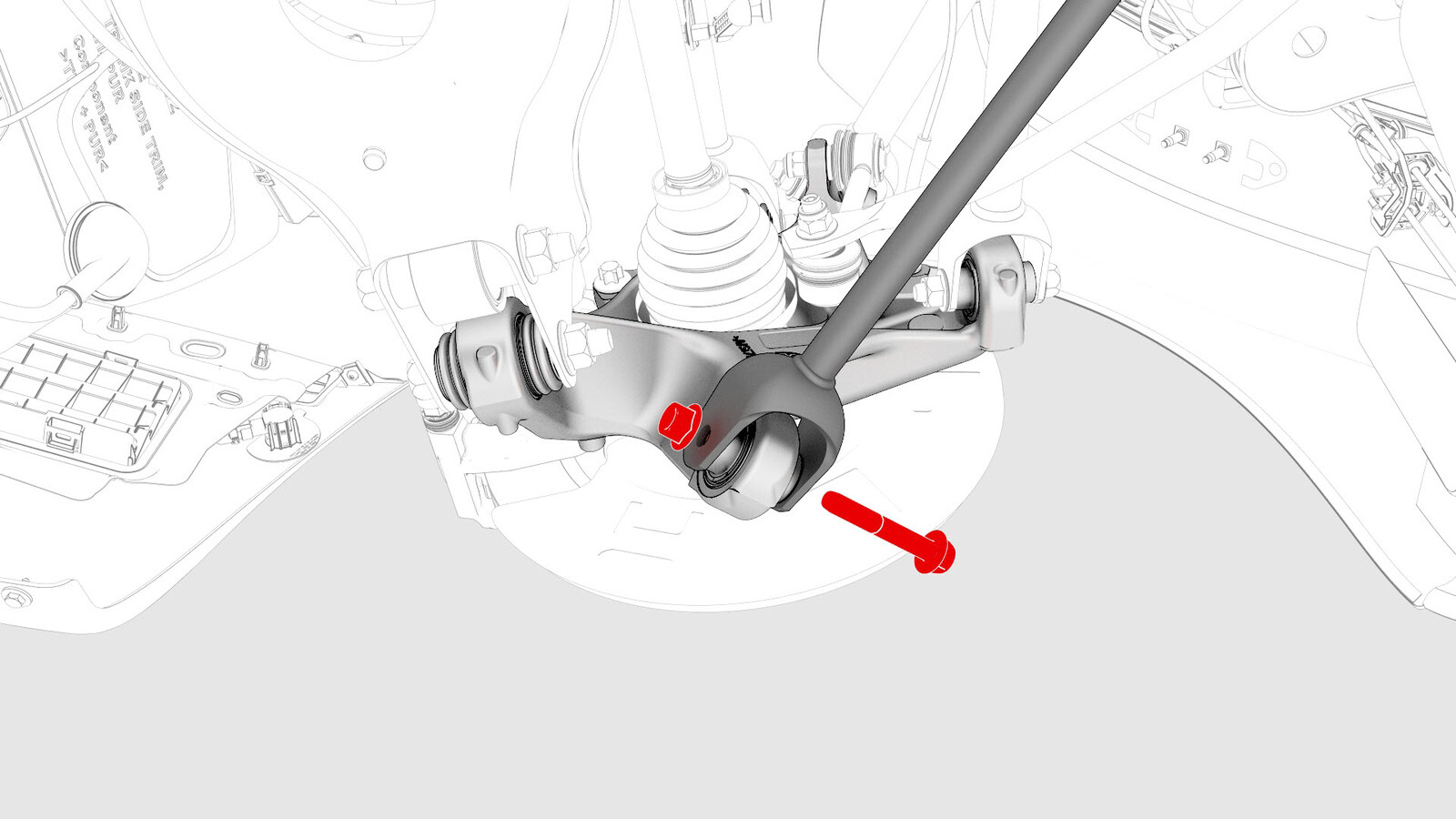

  20. 检查将 LH 止推杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:

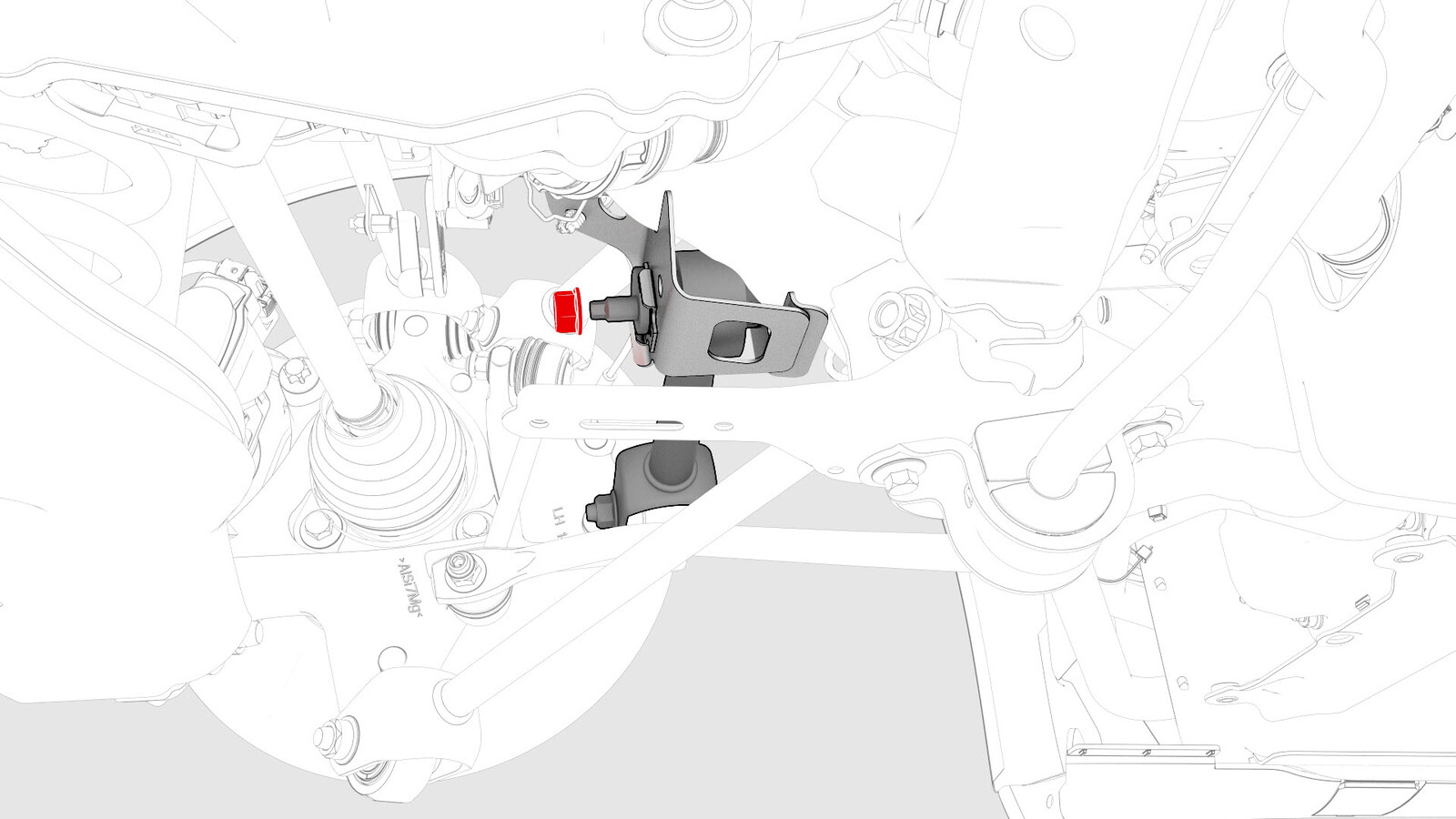

  21. 检查将 LH 后下部尾连杆固定到后副框架的螺母的扭矩,然后用油性记号笔对螺母做标记。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  22. 检查将 LH 后下部尾连杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  23. 检查将 LH 后减震器总成固定到 LH 下部尾连杆的螺母的扭矩,然后用油性记号笔对螺母做标记。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
  24. 检查将 LH 后上部前连杆固定到后副框架的螺母的扭矩,然后用油性记号笔对螺母做标记。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  25. 检查将 LH 后上部前连杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
  26. 检查将 LH 后上部尾连杆固定到后副框架的螺母的扭矩,然后用油性记号笔对螺母做标记。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  27. 检查将 LH 后上部尾连杆固定到万向节的螺母的扭矩,然后用油性记号笔对螺母做标记。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
  28. 拆下 LH 后悬架下方的起重机下方支架。
  29. 拆下固定轮毂千斤顶适配器的轮毂螺母,然后从车上拆下轮毂千斤顶适配器。
  30. 安装将 LH 后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  31. 从 LH 后弹簧上拆下弹簧压缩器。
  32. 在后悬架 RH 侧重复第 3 步至第 29 步。
  33. 放置运送顶以支撑后副框架的前部梁。
  34. 从后副框架前部拆下长螺栓 (x2),将 LH 和 RH 剪力板安装到副框架和高压电池,然后安装将剪力板固定到副框架和高压电池的螺栓 (x3)。
    35 Nm (25.8 lbs-ft)
    130 Nm (95.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 21 毫米套筒
    • 3 英寸加长件
    • 6 英寸加长件
  35. 紧固将冷却液软管固定到 LH 和 RH 剪力板的枞树夹 (x2)。
  36. 从后副框架前部梁下方移走运送顶。
  37. 安装将 LH 和 RH 轮拱内衬固定到车身的中心夹。
  38. 安装将后扩散器前部固定到车身的螺栓 (x4)
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  39. 安装 LH 和 RH 后悬架护板。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
  40. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  41. 安装两个后车轮。请参阅轮毂总成(拆卸和安装)
