摄像头 - 内部（拆卸和更换）

校正代码 17241602 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 11 月 1 日：添加了“连接摄像头替换件前必须启用维护模式”的说明。

拆卸

  1. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
  2. 松开固定四摄像头上盖的卡子，断开乘员摄像头连接器，然后将摄像头盖从车辆上拆下。

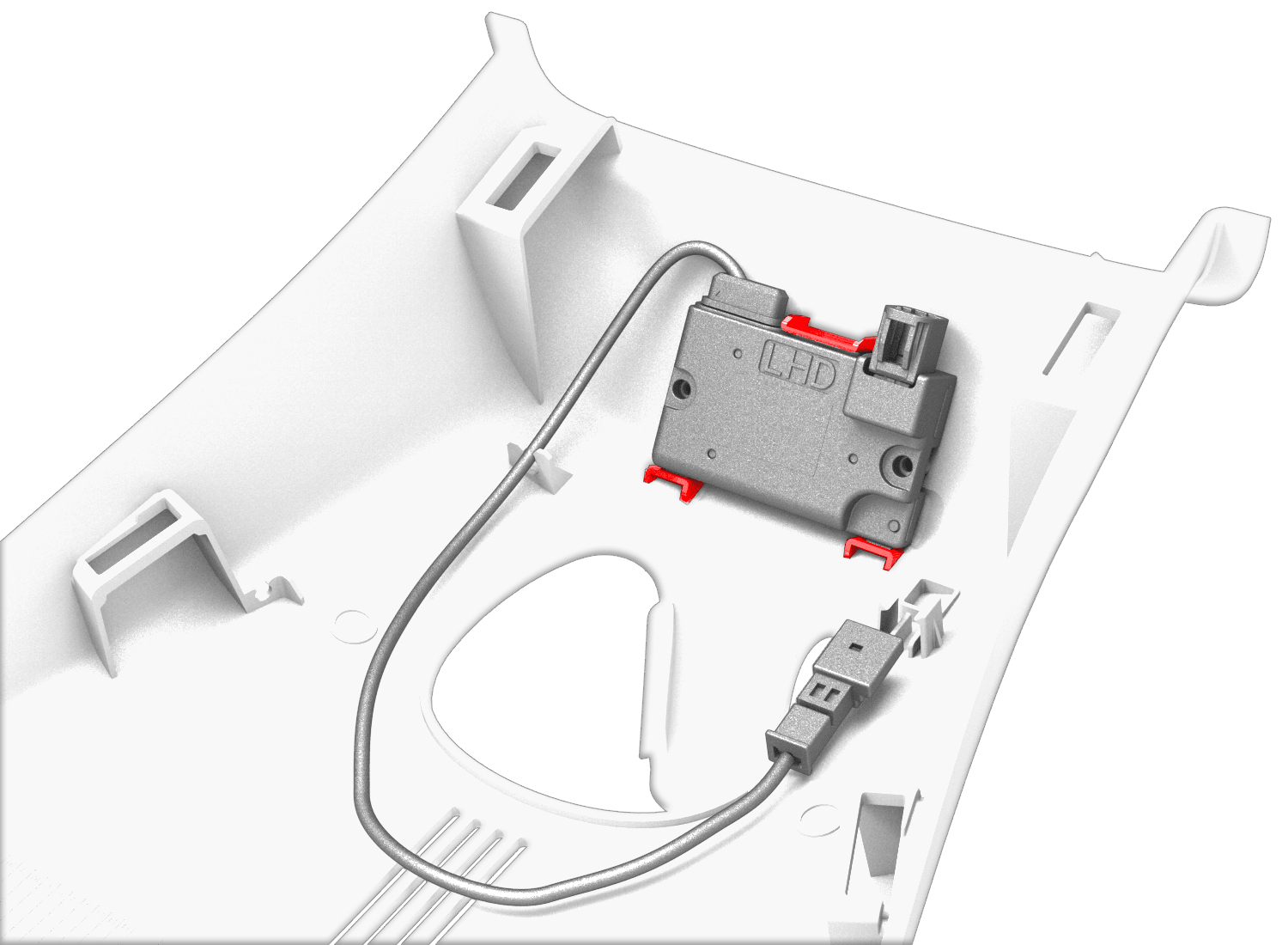

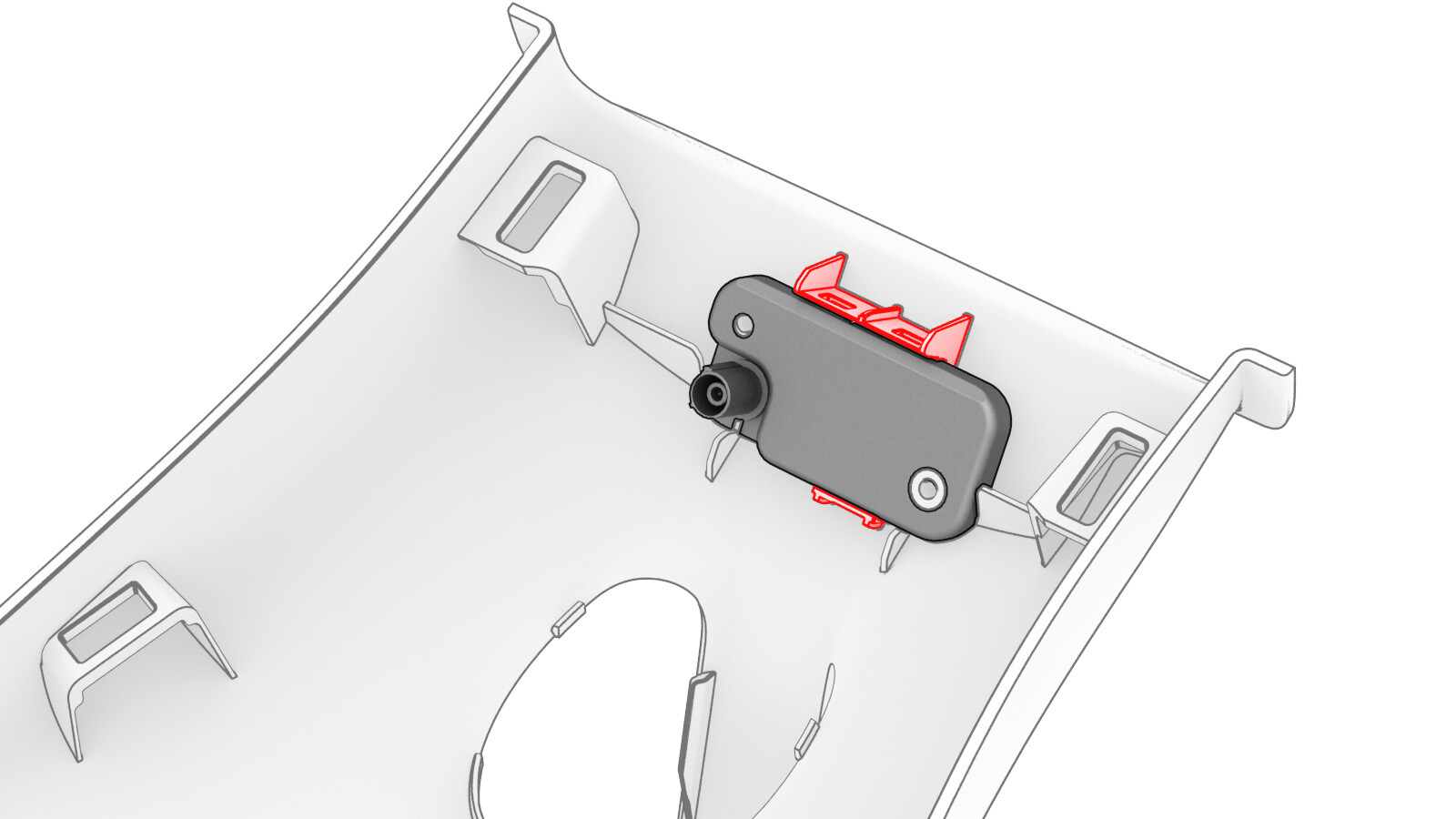

  3. 松开将乘员摄像头固定到四摄像头上盖的锁片（3 个），将电气线束（如果配备）从摄像头盖上松开，然后将摄像头从摄像头盖上拆下。
    注
    如果一个或多个锁片损坏，可使用螺钉固定摄像头（扭矩为 1 Nm）。

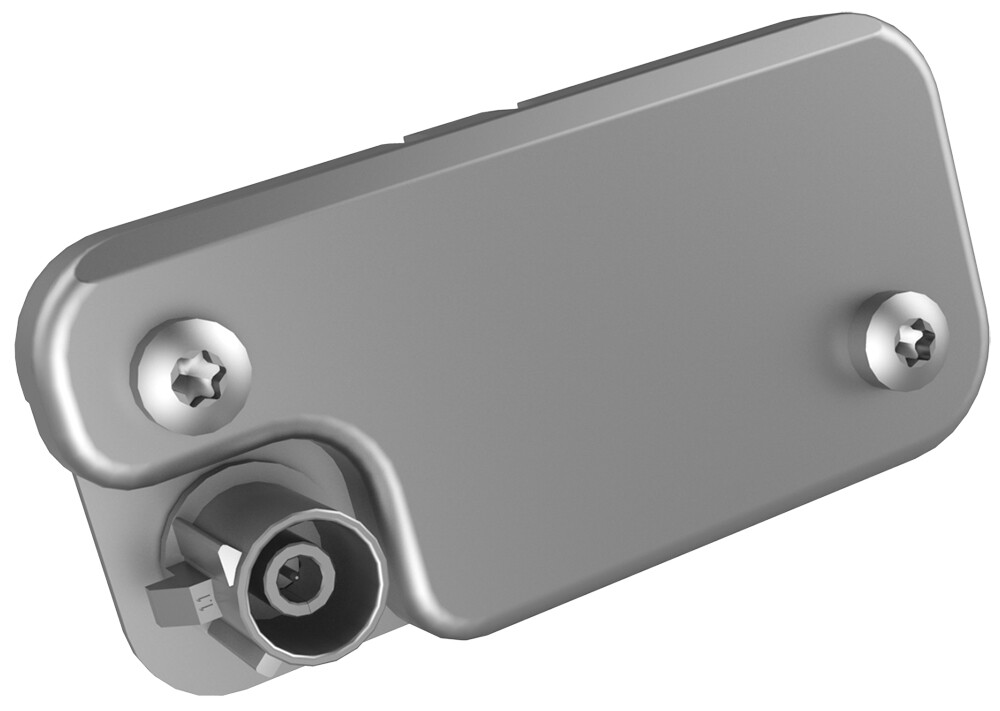

    图 1. 旧摄像头类型

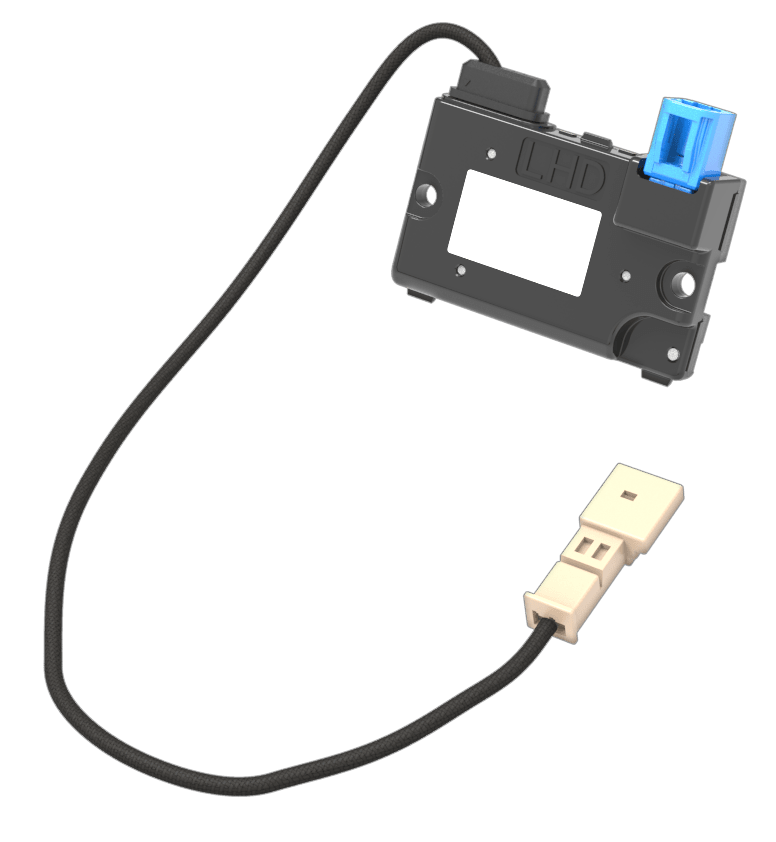

    图 2. 新摄像头类型
    图 3. 旧摄像头类型
    图 4. 新摄像头类型

安装

  1. 启用“维护模式”。请参阅维护模式。
    警告
    为避免损坏摄像头替换件，连接摄像头前必须先启用“维护模式”。
  2. 按照与拆卸相反的步骤安装内部摄像头替换件。
  3. 通过触摸屏重置车辆 DAS：点击“维护模式”下的“扳手”，点击 > Driver Assist > Cameras > Reset DAS
  4. 禁用“维护模式”。请参阅维护模式。
