副框架总成 - 前 (RWD)（拆卸和更换）

校正代码 30010302 2.16 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-03-31: 添加了铆螺母检查/安装步骤。
警告
2019 年 3 月 25 日之前制造的车辆装配的是第一代前副车架。2019 年 3 月 25 日及之后制造的车辆装配的是第二代前副车架。第一代副框架替换为第二代副框架后，如果安装有第一代转向机（已停止使用），则必须将其替换为第二代转向机（目前可用）。如需最新信息，请参阅电子零件目录。
警告
If performing this procedure as a result of a collision, see the Collision Repair Manual to verify whether the steering gear must be replaced as well.

拆卸

  1. 拆下前副车架总成。请参阅副框架总成 - 前 (RWD)（拆卸和安装）。
  2. 拆下转向机。请参阅转向齿条（后轮驱动）（拆卸和更换）。
  3. 在助手的帮助下，拆下并弃用将前平衡杆固定到前副框架的螺母，然后从副框架上拆下平衡杆。
  4. 拆下将左侧和右侧防撞罐支架固定到前副框架的螺栓和螺母，然后从副框架上拆下支架。

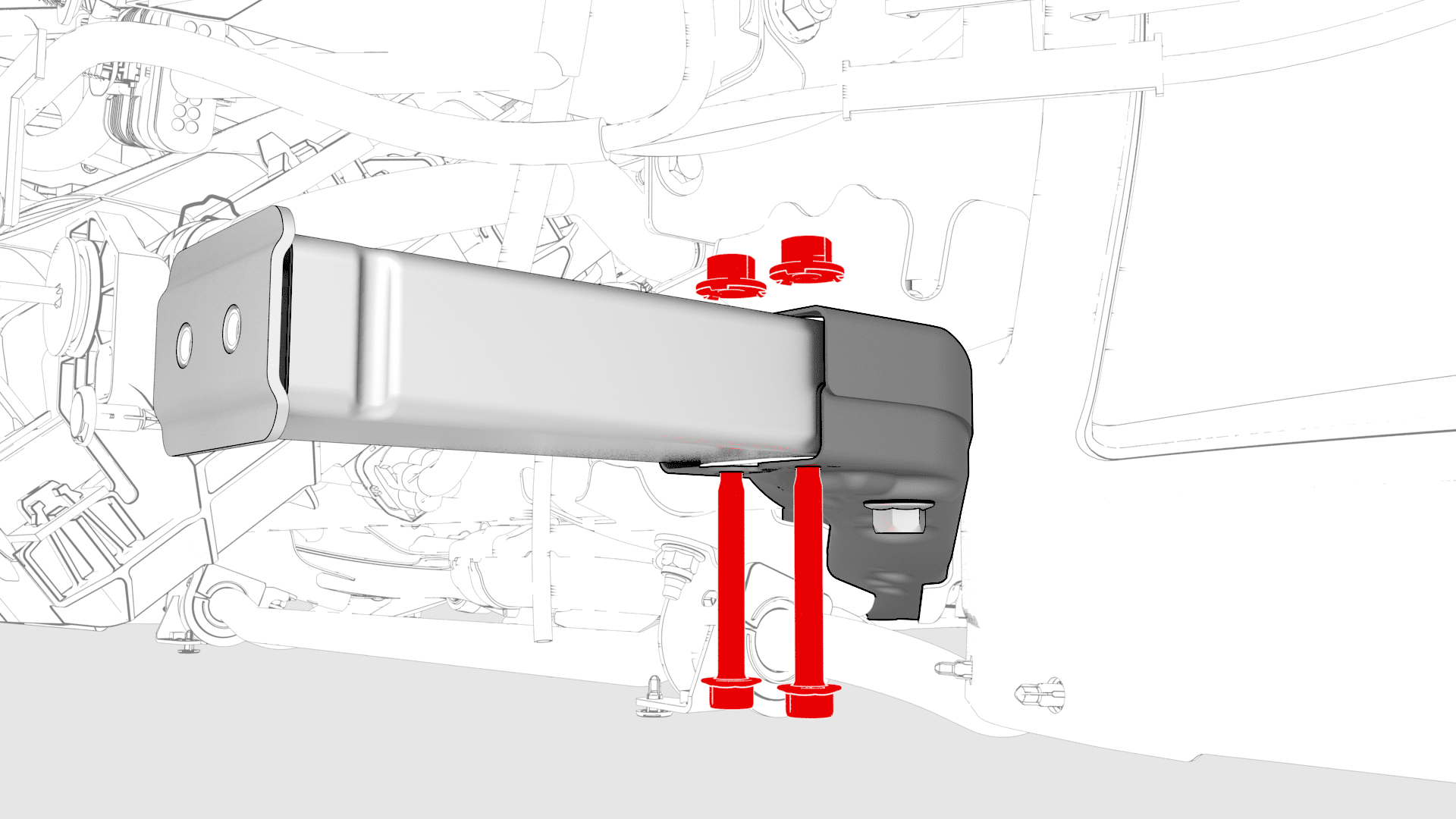

    图 1. LH 如图所示，RH 类似
  5. 在助手的帮助下，从副框架举升工具上解锁前副框架，然后从副框架举升工具上拆下前副框架。

安装

  1. 在助手的帮助下，将新副框架置于副框架举升工具上。
    注
    确保 2 个导件对齐。

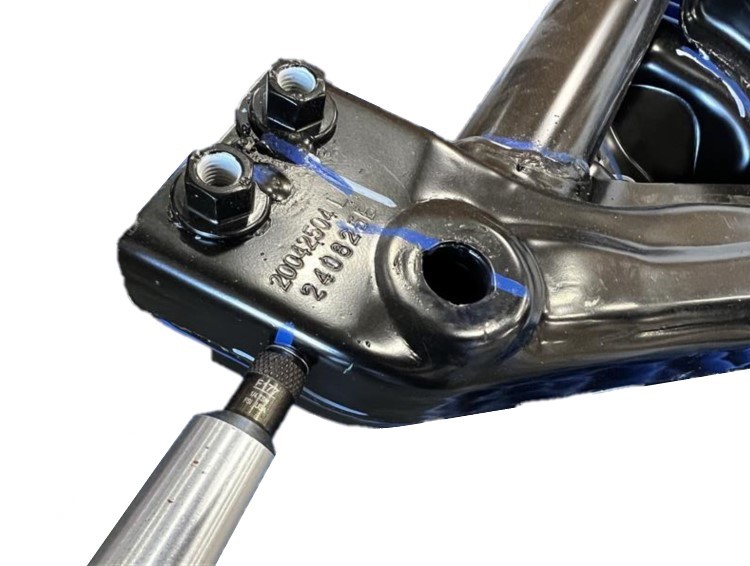

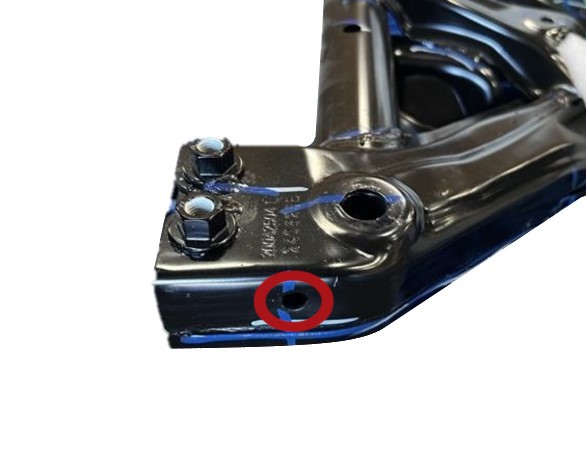

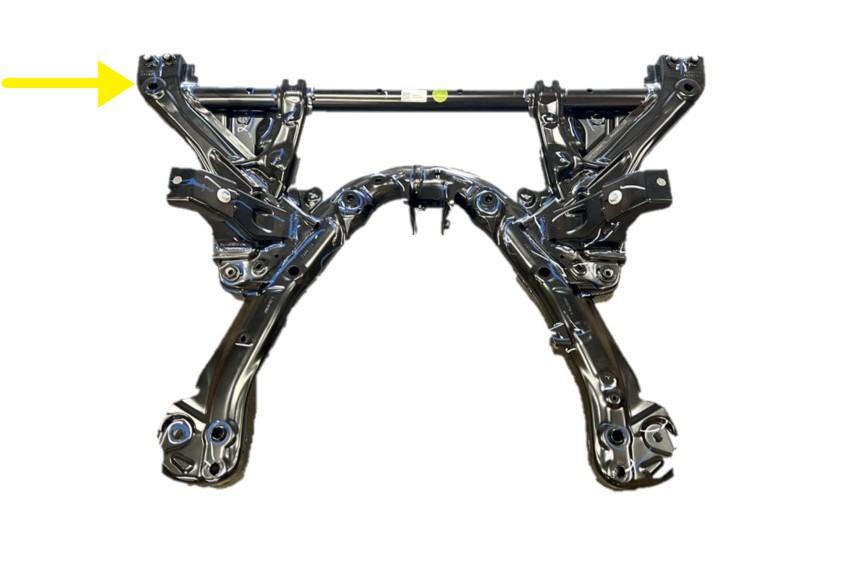

  2. Verify the attachment point for the triumph horn on the new front subframe assembly. If the M6 rivet nut is missing, install a rivet nut (1129125-00-B) onto the front subframe assembly.
    注
    Recommended Tool: 1054712-00-A Rivet Nut Setter Kit
  3. 用手拧紧将左侧和右侧防撞罐支架固定到前副框架的螺栓。
    注
    在安装前副框架总成程序中（拆卸和安装），拧紧左侧和右侧防撞罐支架的操作相对靠后。
    图 2. LH 如图所示，RH 类似
  4. 在助手的帮助下，将前平衡杆置于前副框架上，然后安装新螺母，将前平衡杆固定到前副框架。
    35 Nm (25.8 lbs-ft)
  5. 安装转向机。请参阅转向齿条（后轮驱动）（拆卸和更换）。
    警告
    第二代前副框架无法适应第一代转向机（已停止使用）。必须安装第二代转向机（目前可用）。
  6. 将副框架举升工具和前副框架置于车辆下方，以便安装。
  7. 将前副框架总成安装到车辆中。请参阅副框架总成 - 前 (RWD)（拆卸和安装）。
  8. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
