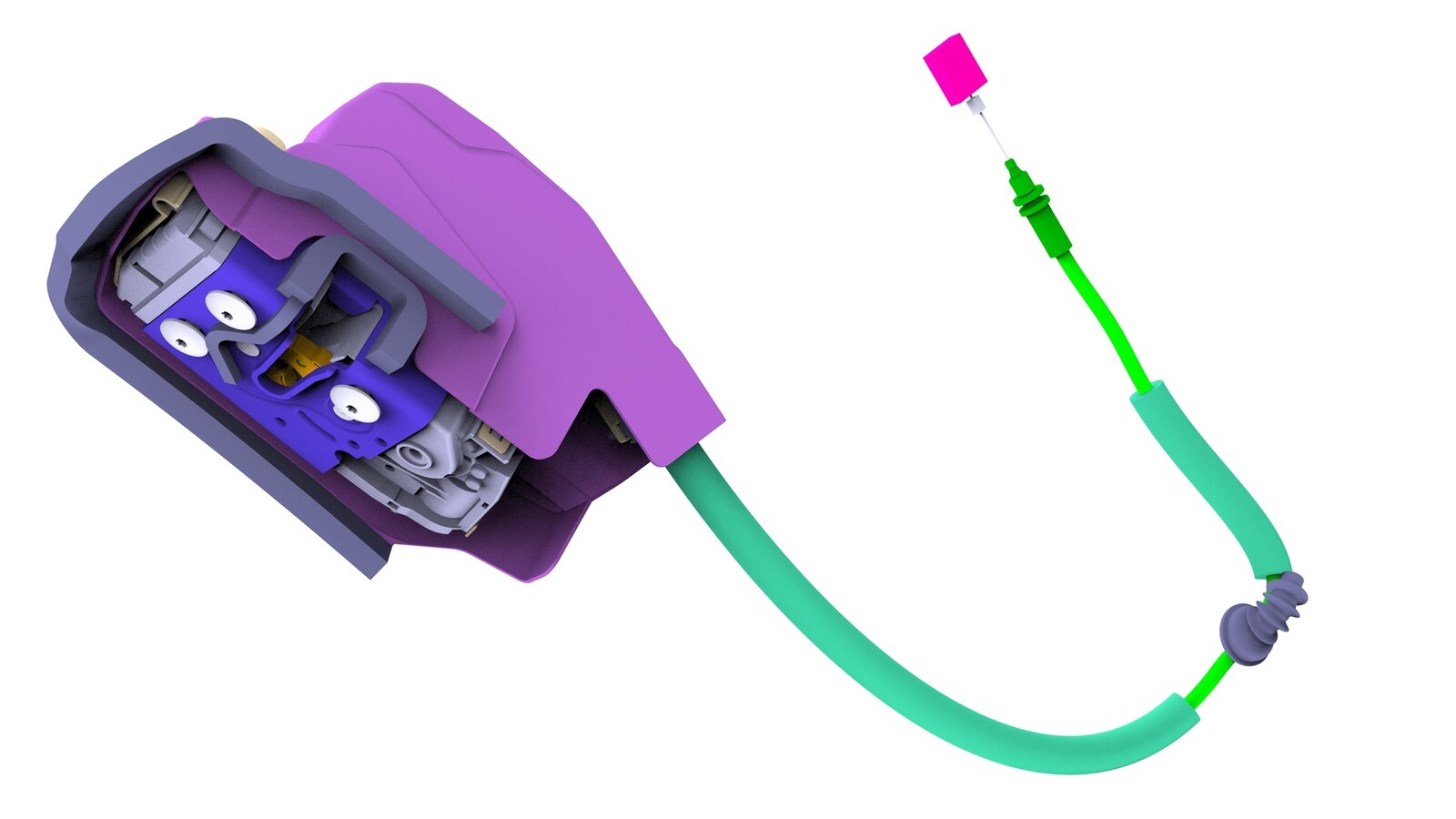

闩锁 - 车门 - 后 - LH（拆卸和更换）

校正代码 11353702 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下 LH 后车窗升降器。请参阅车窗电机/升降器总成 - 后 - LH（拆卸和更换）。
  2. 断开 LH 后车门电气线束与 LH 后车门闩锁连接器之间的连接。
  3. 拆下将 LH 后车门闩锁固定到 LH 后车门后部的螺栓。
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 4 英寸加长件

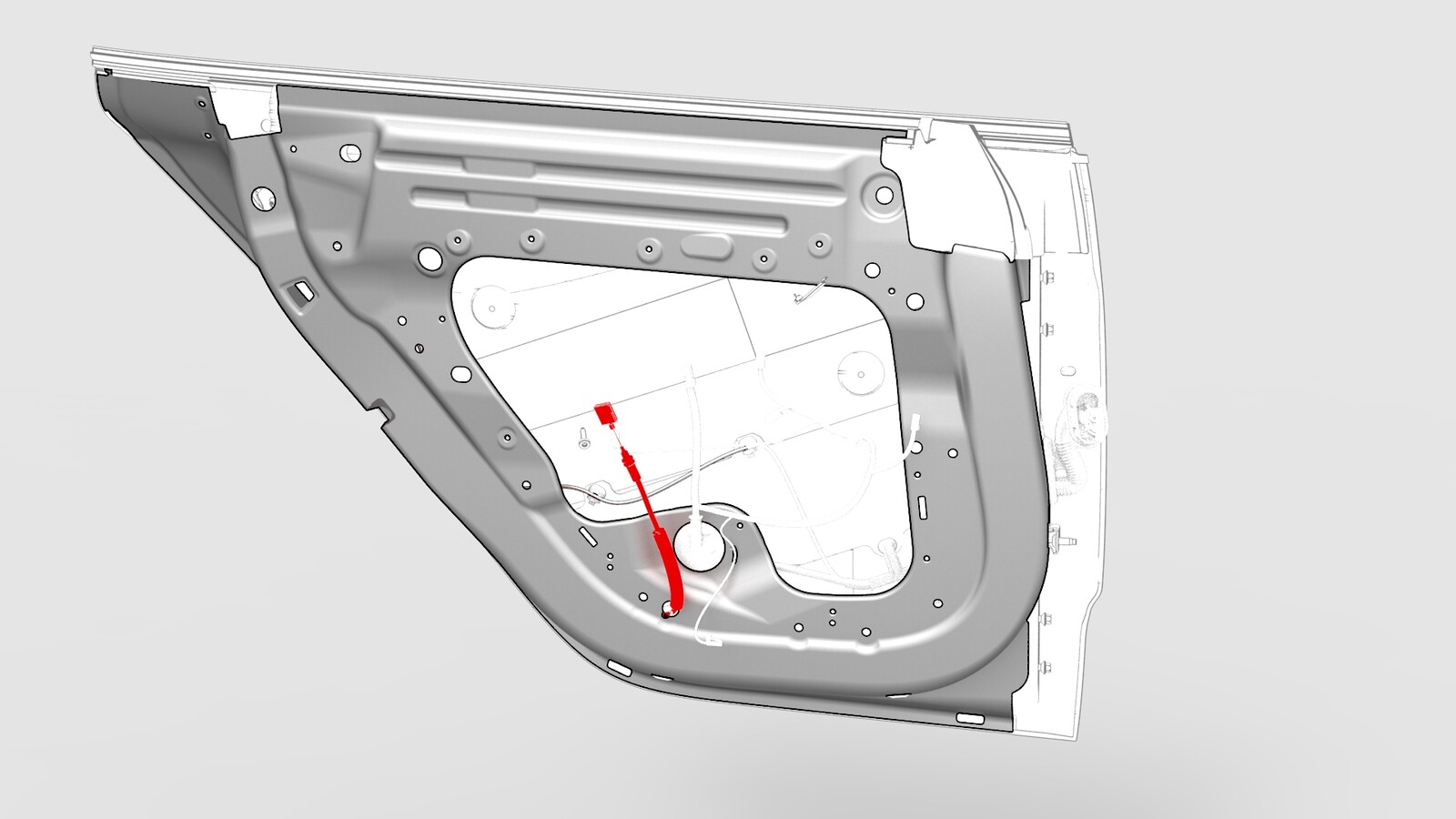

  4. 将 LH 后车门闩锁电缆索环穿过 LH 后车门隔板，同时，将闩锁电缆移入，并从车门上拆下闩锁。

安装

  1. 将 LH 后车门闩锁安装到 LH 后车门内，与此同时，将闩锁电缆通过车门移出，然后将闩锁电缆索环固定在车门中。
  2. 安装并手动拧紧将 LH 后车门闩锁固定到 LH 后车门后部的螺栓。
  3. 将 LH 后车门电气线束连接到 LH 后车门闩锁连接器。
  4. 将 LH 后车门电气线束连接到路面照明灯，然后将车间抹布从 LH 后车门撞销中取出。
  5. 调节 LH 后车门在 LH 后车门撞销处间隙和平整度。
  6. 拧紧将 LH 后车门闩锁固定到 LH 后车门后部的螺栓。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 4 英寸加长件
  7. 断开 LH 后车门电气线束与路面照明灯之间的连接，然后将车间抹布重新安装到 LH 后车门撞销中。
  8. 拆下 LH 后车窗升降器。请参阅车窗电机/升降器总成 - 后 - LH（拆卸和更换）。
