支架 - 前端（不带加热泵款）（拆卸和更换）

校正代码 10101002 1.44 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  6. 拆下前保险杠饰板总成请参阅 饰板 - 前（拆卸和安装）。
  7. 拆下前保险杠。请参阅 保险杠梁 - 前（拆卸和更换）。

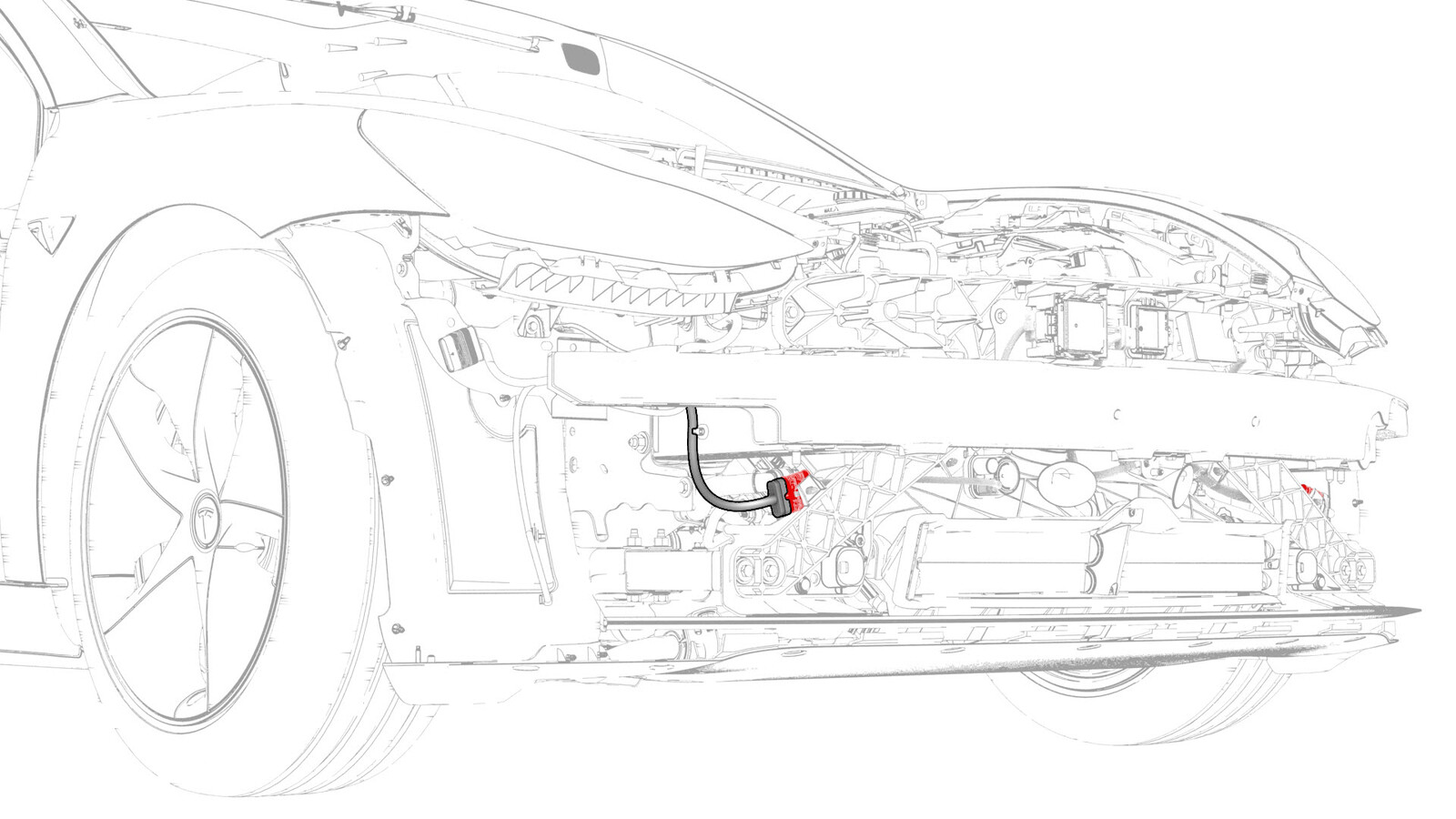

  8. 断开电气线束与左侧前端支架电气连接器之间的连接。

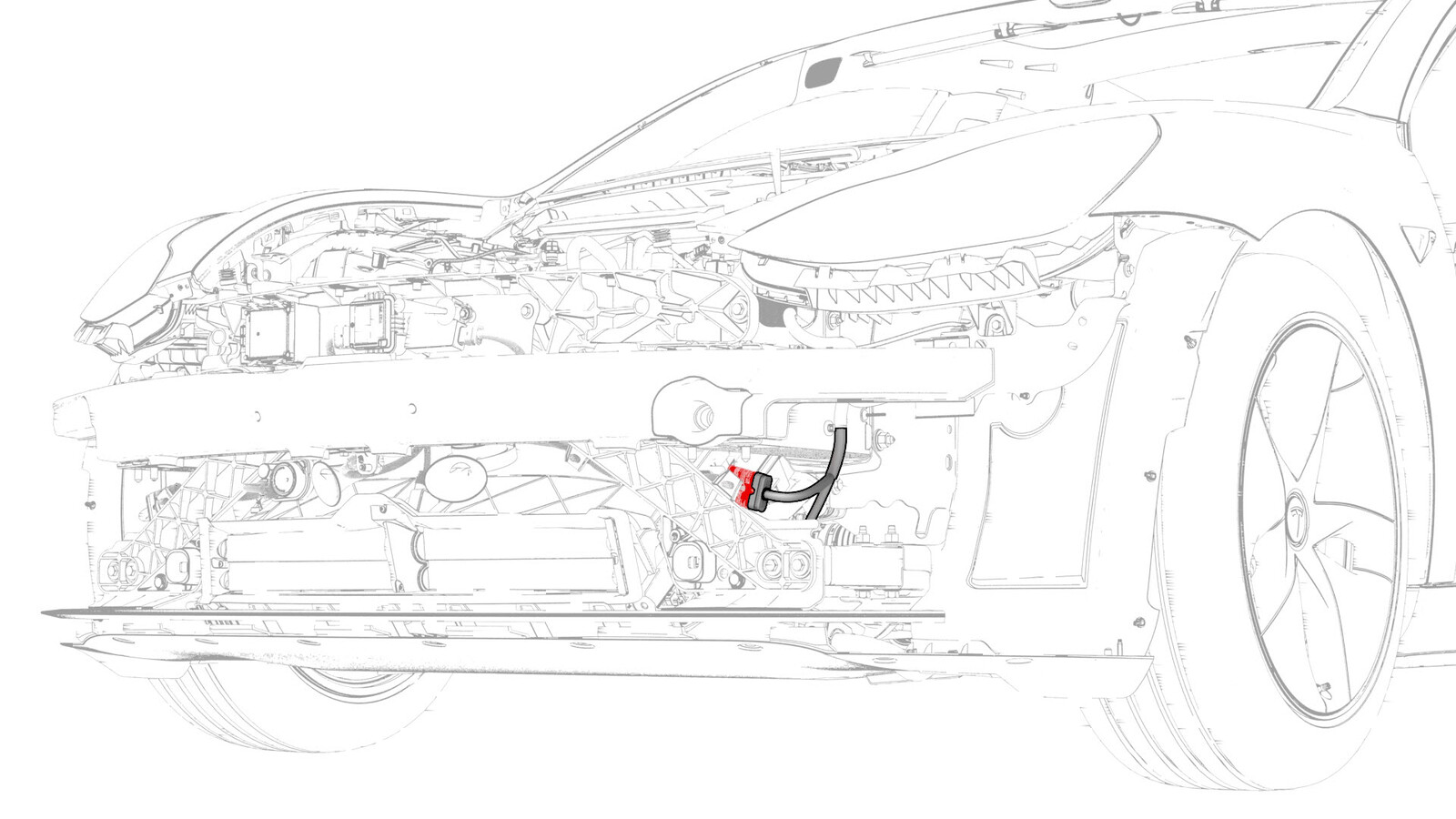

  9. 断开电气线束与右侧前端支架电气连接器的连接。

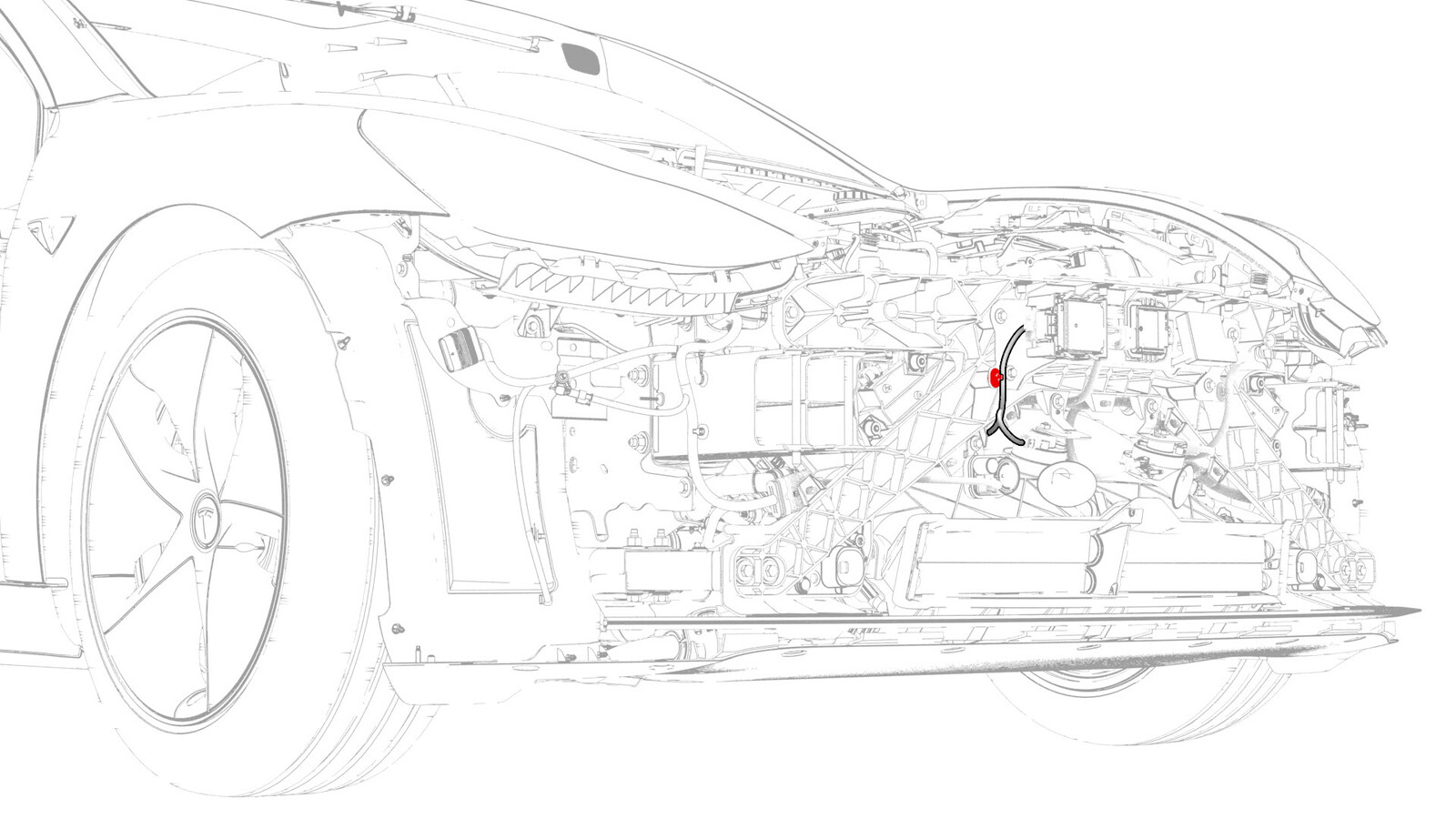

  10. 松开将前雷达传感器电气线束固定到前端支架的夹子。
  11. 拆卸前雷达传感器。请参阅 传感器 - 雷达 - 前（拆卸和更换）。
  12. 拆下 HomeLink 发射机模块。请参阅 模块 - HomeLink 发射器（拆卸和更换）。
  13. 拆下前蓝牙被动式进入天线。请参阅 天线 - 蓝牙被动门禁 - 前（拆卸和更换）。

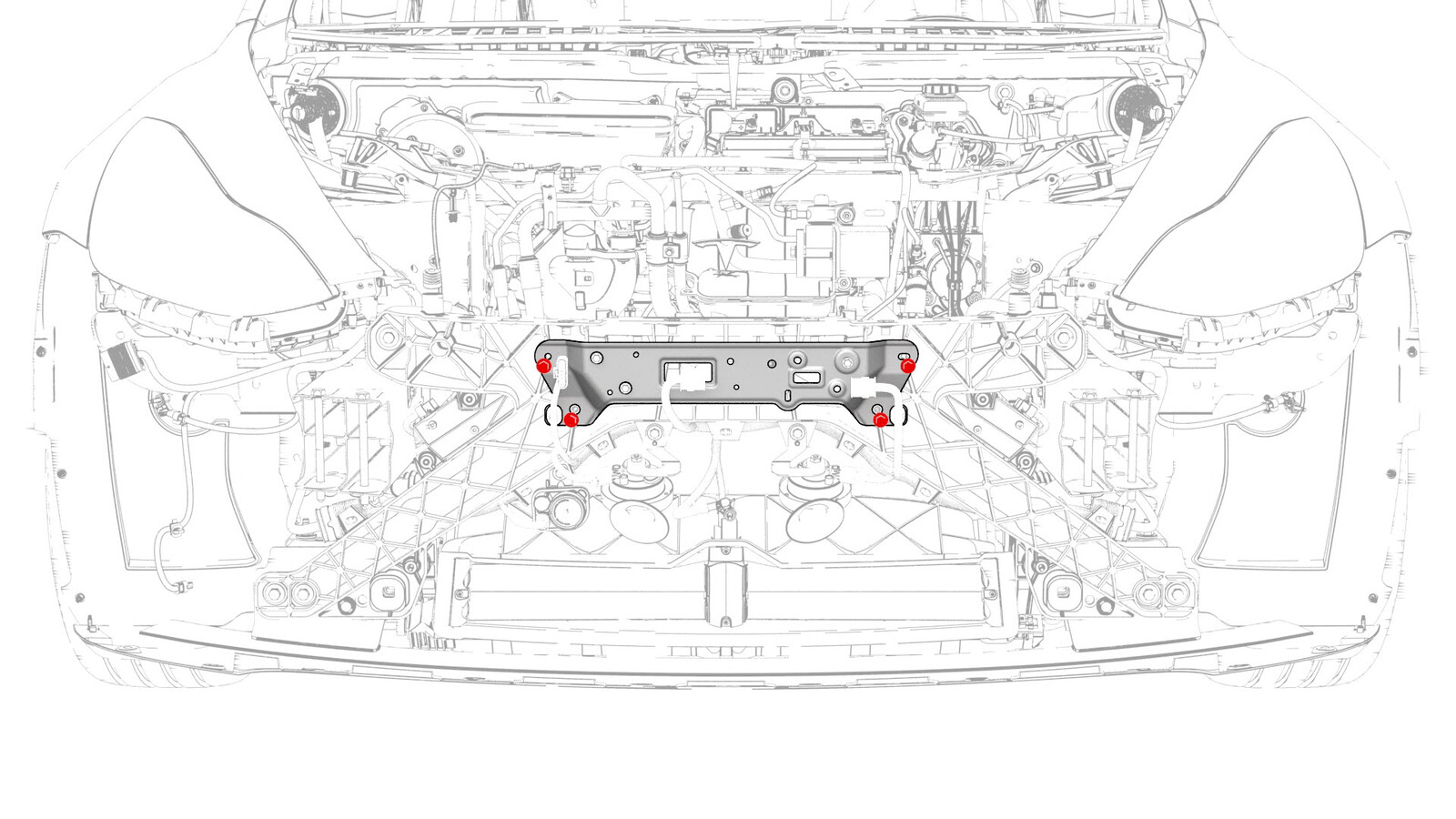

  14. 拆下将雷达支架固定到前端支架的螺栓，然后从车上拆下雷达支架。
  15. 拆下高音喇叭。请参阅 喇叭 - 高音（拆卸和更换）。
  16. 拆下低音喇叭。请参阅 喇叭 - 低音（拆卸和更换）。
  17. 断开电气连接器与 AGS 执行机构的连接。
  18. 拆卸踝部止动爪。请参阅 踝部止动爪（拆卸和更换）。

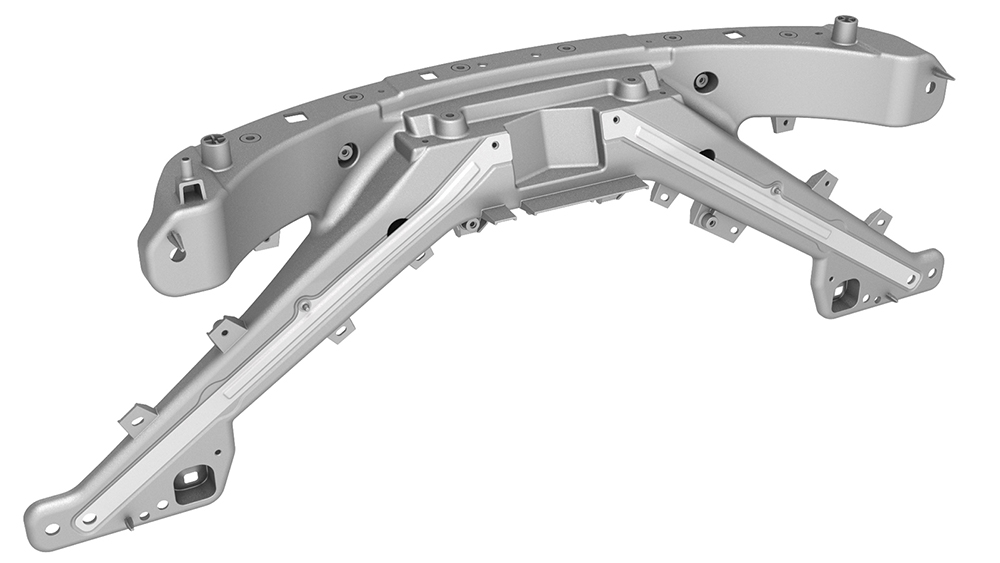

  19. 从车身拆下前端支架，将其放置在有垫板的表面上。
  20. 拆下前备箱盖锁主执行机构。请参阅 传动装置 - 闩锁 - 前备箱盖 - 主（拆卸和更换）。
  21. 拆下前备箱盖锁副执行机构。请参阅 传动装置 - 闩锁 - 前备箱盖 - 次（拆卸和更换）。
  22. 拆下前备箱盖锁。请参阅 闩锁 - 前备箱盖（拆卸和更换）。
  23. 松开将电气线束固定到前端支架的夹子，然后将电气线束从前端支架上断开。

安装

  1. 安装将前端模块电气线束固定到前端支架的夹子。
  2. 安装前备箱盖锁。请参阅 闩锁 - 前备箱盖（拆卸和更换）。
  3. 安装前备箱盖锁副执行机构。请参阅 传动装置 - 闩锁 - 前备箱盖 - 次（拆卸和更换）。
  4. 在助手的帮助下，将前端支架放置在车辆上，以备安装。
    注
    手动拧紧前端支架的顶部螺栓，这样在安装踝部止动爪时，可避免顶部螺栓滑落。
  5. 安装踝部止动爪。请参阅 踝部止动爪（拆卸和更换）。
  6. 连接 AGS 执行机构电气连接器。
  7. 安装高音喇叭。请参阅 喇叭 - 高音（拆卸和更换）。
  8. 安装低音喇叭。请参阅 喇叭 - 低音（拆卸和更换）。

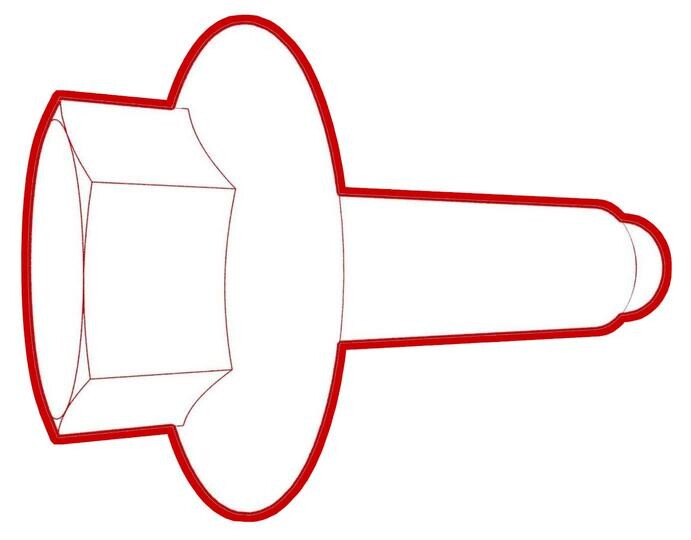

  9. 安装将雷达支架固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
  10. 安装前蓝牙被动式进入天线。请参阅 天线 - 蓝牙被动门禁 - 前（拆卸和更换）。
  11. 安装 HomeLink 发射机模块。请参阅 模块 - HomeLink 发射器（拆卸和更换）。
  12. 安装前雷达传感器。请参阅 传感器 - 雷达 - 前（拆卸和更换）。
  13. 将电气线束连接到右侧前端支架电气连接器上。
  14. 将电气线束连接到左侧前端支架电气连接器上。
  15. 安装前保险杠。请参阅 保险杠梁 - 前（拆卸和更换）。
  16. 安装前保险杠饰板总成请参阅 饰板 - 前（拆卸和安装）。
  17. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  18. 安装前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  19. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  20. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  21. 将车辆从举升机上移走。
