传感器 - 行驶高度 - 后 - LH（拆卸和更换）

校正代码 31036102 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 传感器 - 行驶高度 - 后 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后行驶高度传感器固定到左后上尾连杆的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 棘轮/扭矩扳手
重复使用
将左后行驶高度传感器固定到后副车架的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆卸左后轮毂。请参阅轮毂（拆卸和更换）。

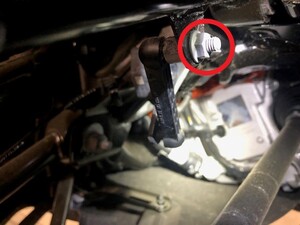

  3. 拆卸将左后行驶高度传感器固定到左后上尾连杆的螺母
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手

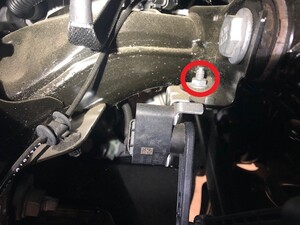

  4. 拆卸将左后行驶高度传感器固定到后副车架的螺母。
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手

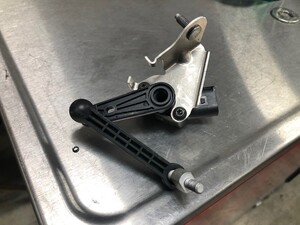

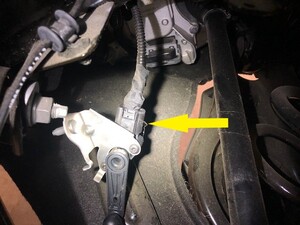

  5. 将电气连接器从左后行驶高度传感器上断开，然后将传感器从车辆上拆下。

安装

  1. 将电气连接器连接到左后行驶高度传感器。
  2. 安装将左后行驶高度传感器固定到后副车架的螺母。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  3. 安装将左后行驶高度传感器固定到左后上尾连杆的螺母。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  4. 安装左后轮毂。请参阅 轮毂（拆卸和更换）。
  5. 将车辆驶离举升机。
