Controller - High Voltage (Remove and Replace)

校正代码 16301602 1.26 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

Only technicians who have been trained in High Voltage Awareness and have completed all required certification courses (if applicable) are permitted to perform this procedure. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 如果已在其他部件更换程序中拆下高压控制器，且稍后需重新安装原控制器，请转至步骤3。否则，请执行下一步。
  2. 备份高压控制器数据。请参阅控制器 - 高压（备份和恢复）
  3. 拆卸前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  4. 断开 12V/低压电源。请参阅12V/LV Power (Disconnect and Connect)。
  5. 执行车辆隔离程序。请参阅Vehicle HV Disablement Procedure。
  6. 拆卸第二排座椅座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  7. 拆卸高压电池仓盖板。请参阅Cover - Ancillary Bay (Remove and Replace)。
  8. 拆下烟火电池隔离开关。请参阅Pyrotechnic Battery Disconnect (Remove and Replace)。

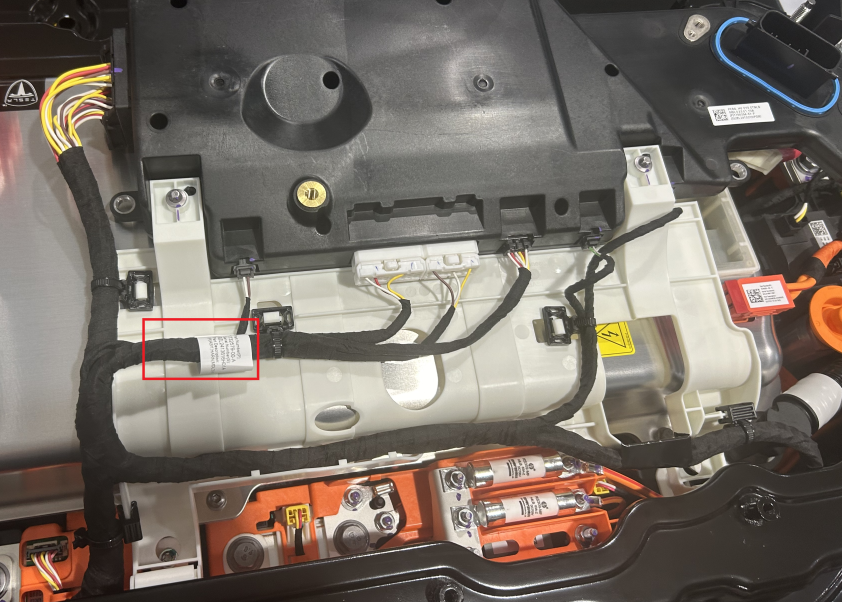

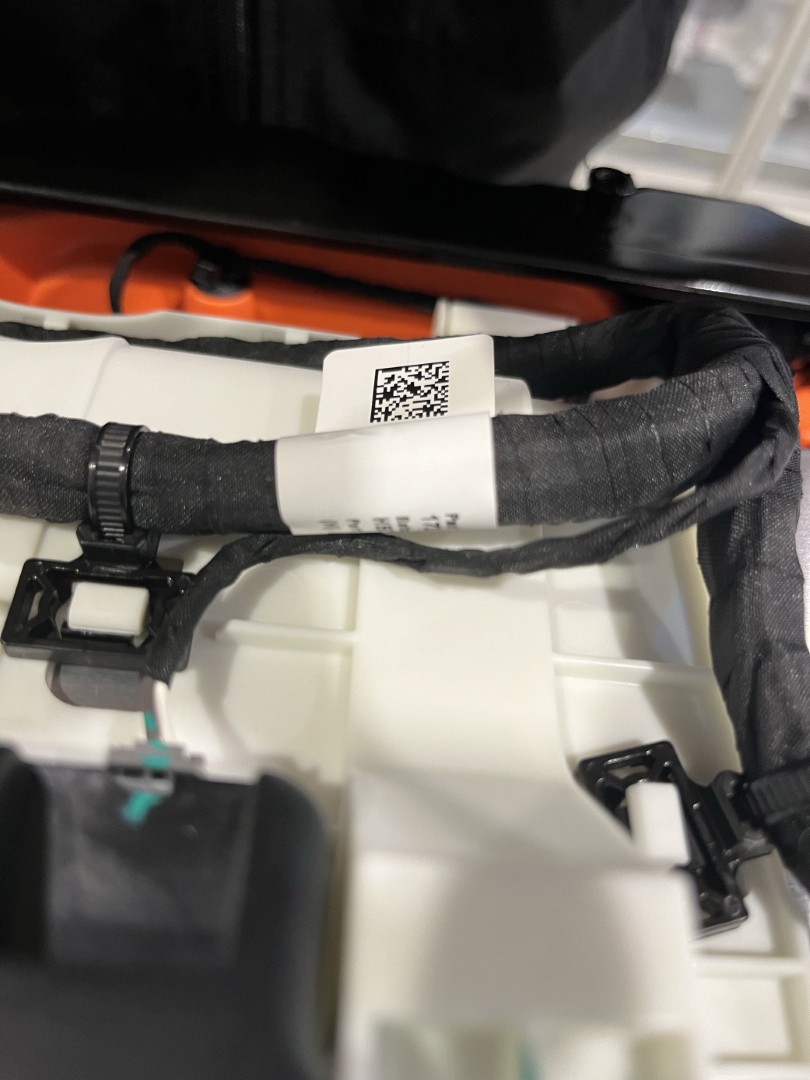

  9. 将高压电池仓线束从高压控制器连接器上断开。

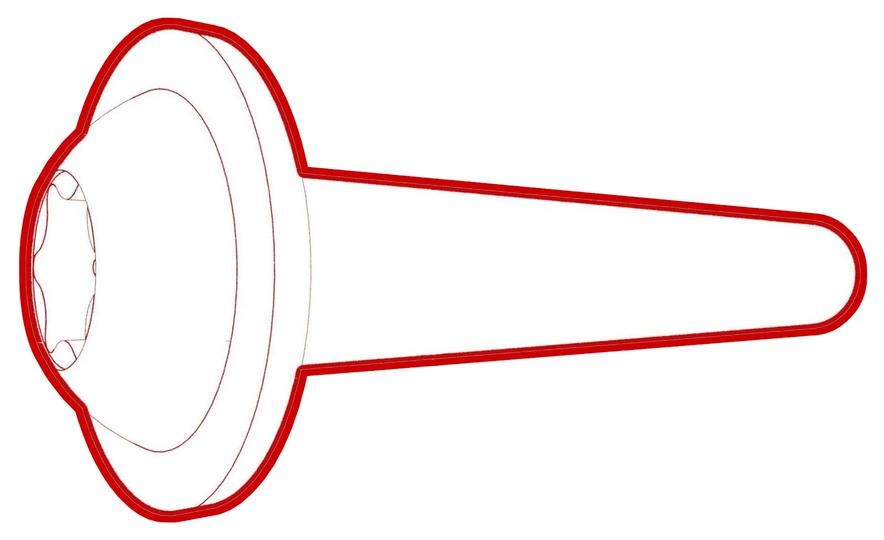

  10. 拆卸将高压控制器固定到铰链托盘的螺栓，然后从车辆上拆下控制器。
    2 Nm (1.5 lbs-ft)
    图 1. 5 螺栓高压控制器
    图 2. 4 螺栓高压控制器
    图 3. 3 螺栓高压控制器

安装

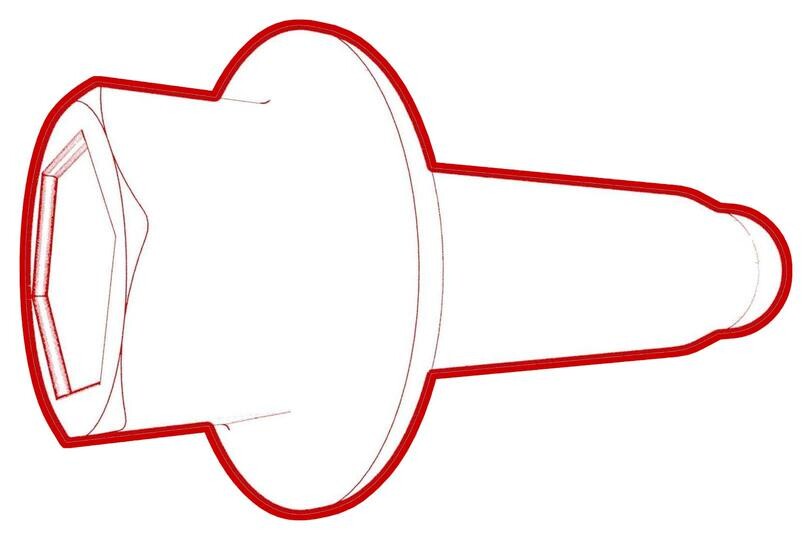

  1. 将高压控制器安装到高压电池仓上，然后安装将高压控制器固定到铰链托盘的螺栓。
    2 Nm (1.5 lbs-ft)

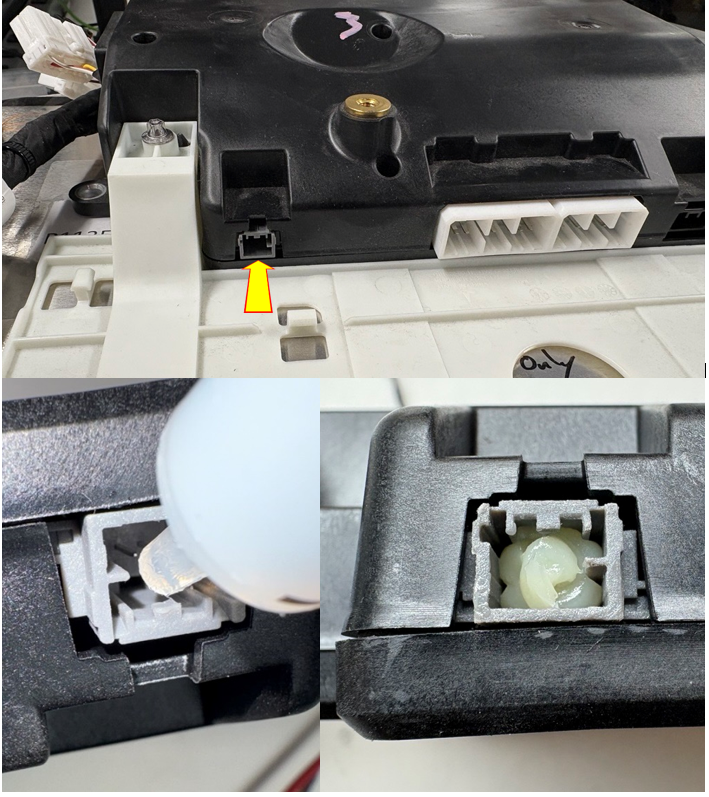

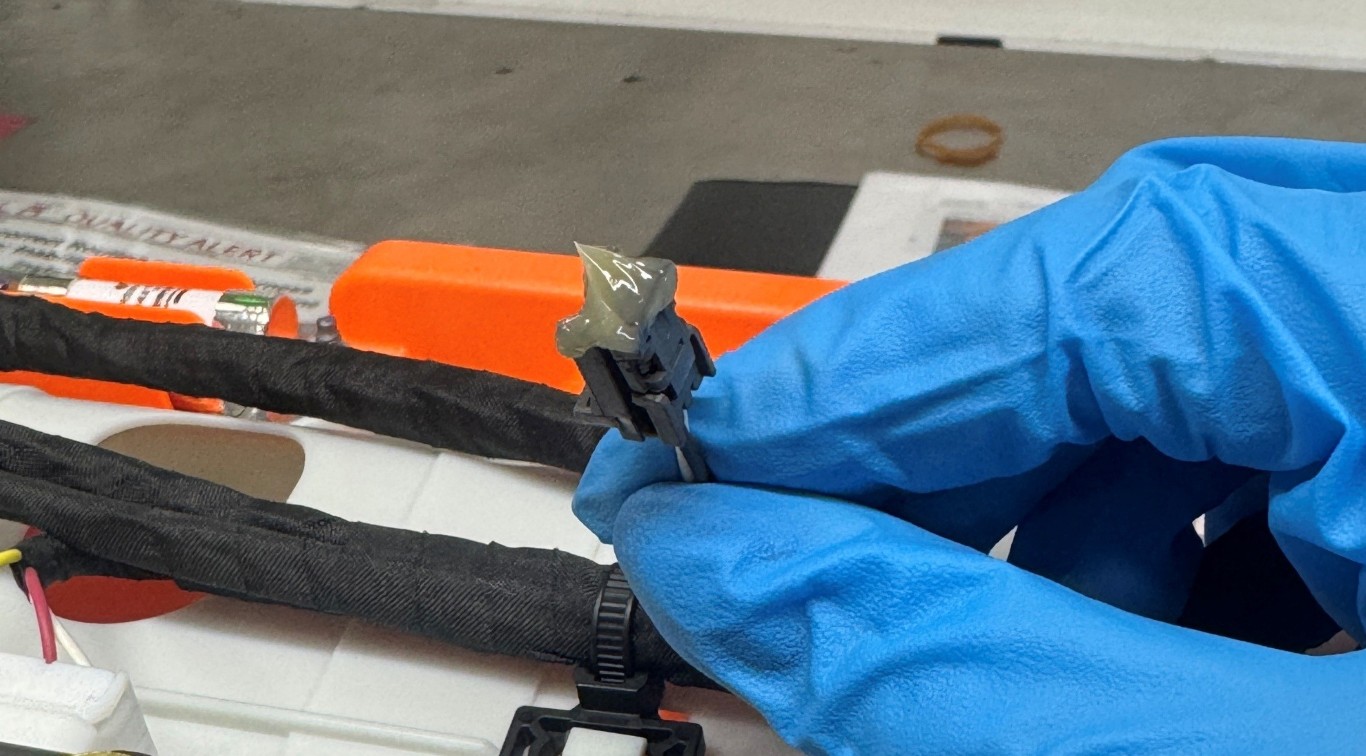

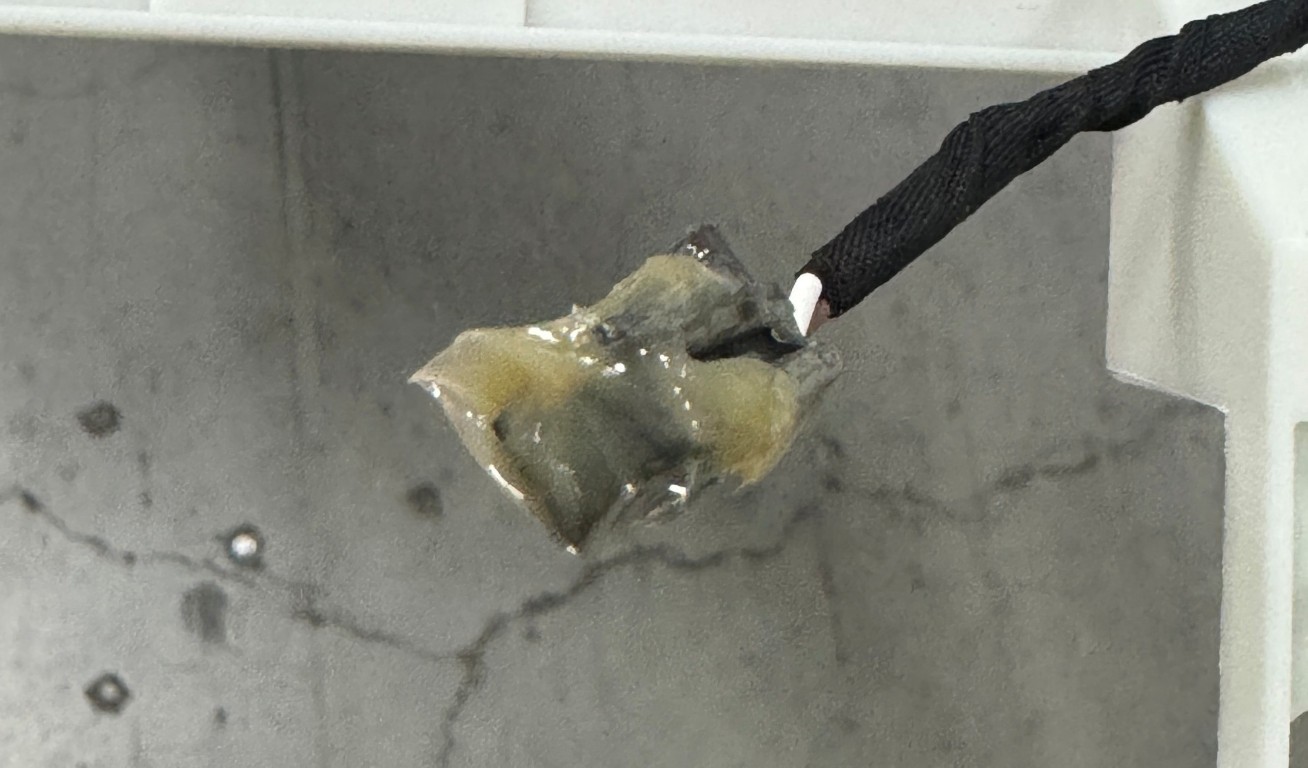

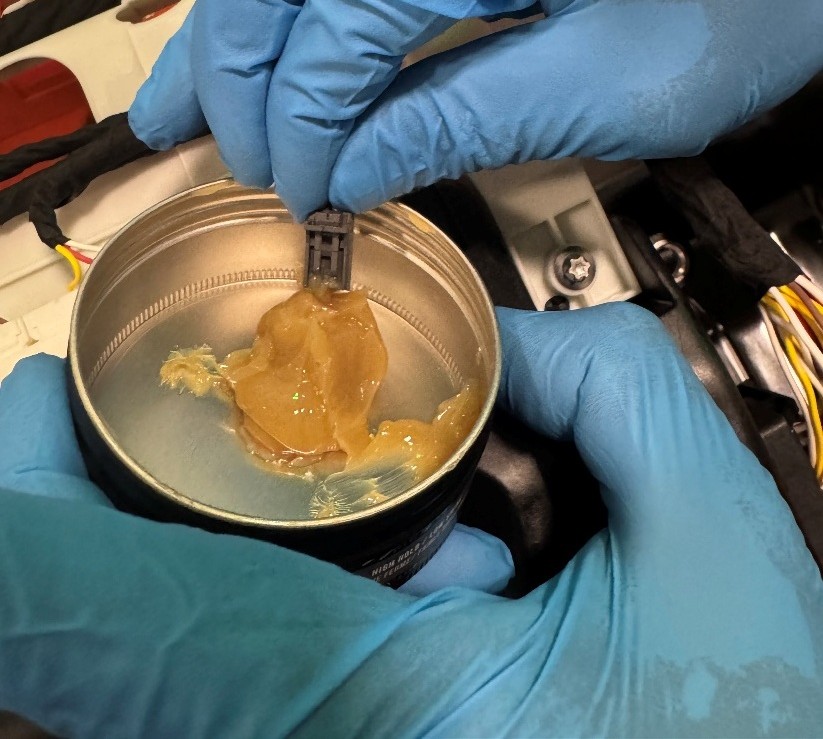

  2. 将高压电池仓线束连接到高压控制器连接器。
  3. 安装烟火电池断接开关。请参阅Pyrotechnic Battery Disconnect (Remove and Replace)。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿在此时安装高压电池仓盖板。
  4. 如果高压控制器已被拆下，且后续作为另一部件更换程序的一部分进行安装，请返回该程序。
  5. 使用异丙醇 (IPA) 湿巾清理高压电池仓盖板垫片表面，以及高压电池的接合面。
  6. 目测高压电池仓盖板垫片与高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
    Informational PurposesAn informational icon, calling your attention
    注
    如果垫片严重损坏，请更换高压电池仓盖板。如果出现可能影响密封性的轻微破损，请按照要求执行高压电池仓漏气测试。
  7. 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
  8. 如果使用新的 3 螺栓高压控制器替换旧的 4 螺栓高压控制器，或使用新的 4 螺栓高压控制器替换旧的 5 螺栓高压控制器，请执行上述附加步骤，以使用铝改装补片改装高压电池仓盖板。否则，请转到第 9 步。
    Informational PurposesAn informational icon, calling your attention
    注
    如果使用新的 3 螺栓高压控制器替换旧的 5 螺栓高压控制器，请安装两片补片。
    1. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板外侧高压控制器螺栓孔周围的区域，然后完全风干。
      图 4. 5 螺栓高压控制器高压电池仓盖板改 4 螺栓高压控制器高压电池仓盖板
      图 5. 4 螺栓高压控制器高压电池仓盖板改 3 螺栓高压控制器高压电池仓盖板

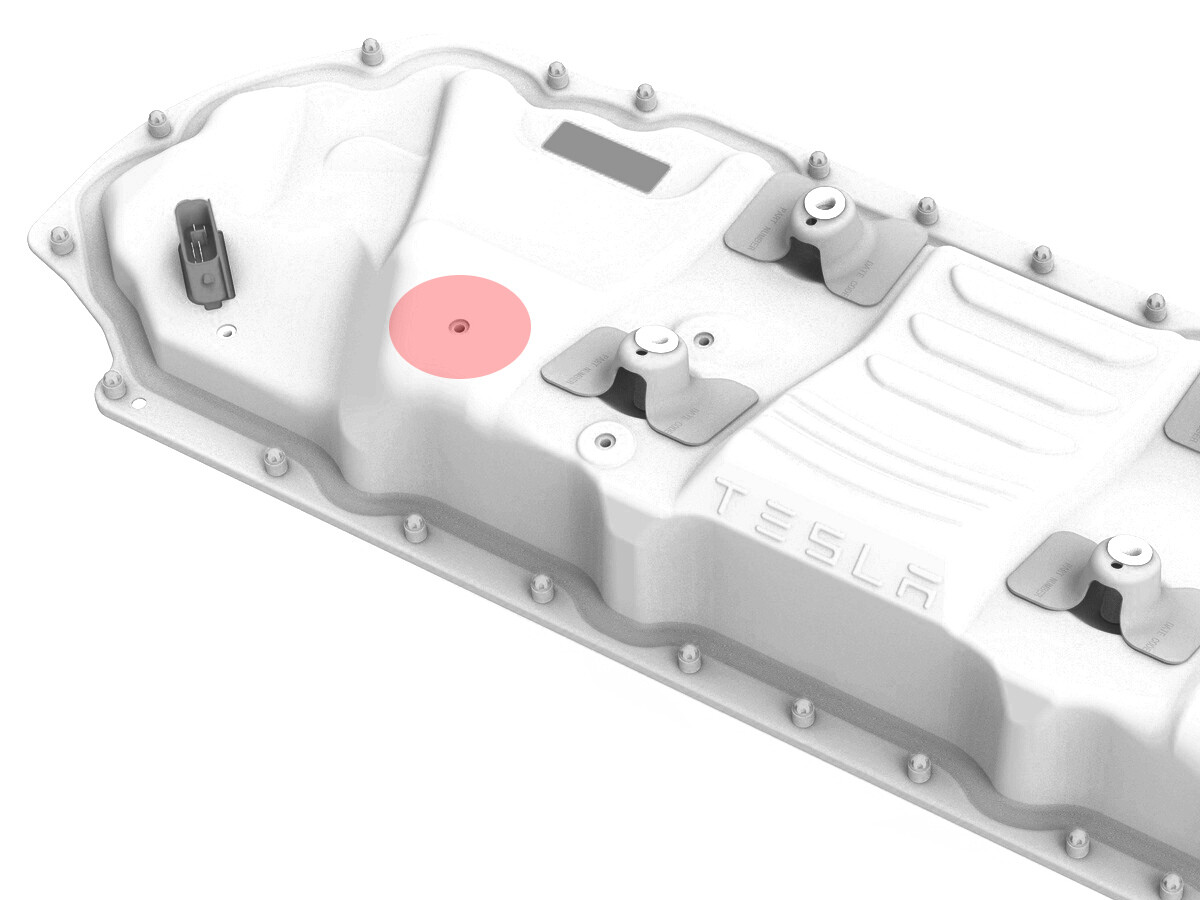

    2. 裁出一片铝胶带补片，将补片贴在高压电池仓盖板的外侧，居中遮盖螺栓孔。
      图 6. 5 螺栓至 4 螺栓补片 50 毫米 x 50 毫米
      图 7. 4 螺栓至 3 螺栓补片 30 毫米 x 30 毫米
    3. 用硅胶辊将补片浸湿以使粘合剂凝固。
      Informational PurposesAn informational icon, calling your attention
      注
      按照说明执行高压电池仓漏气测试。

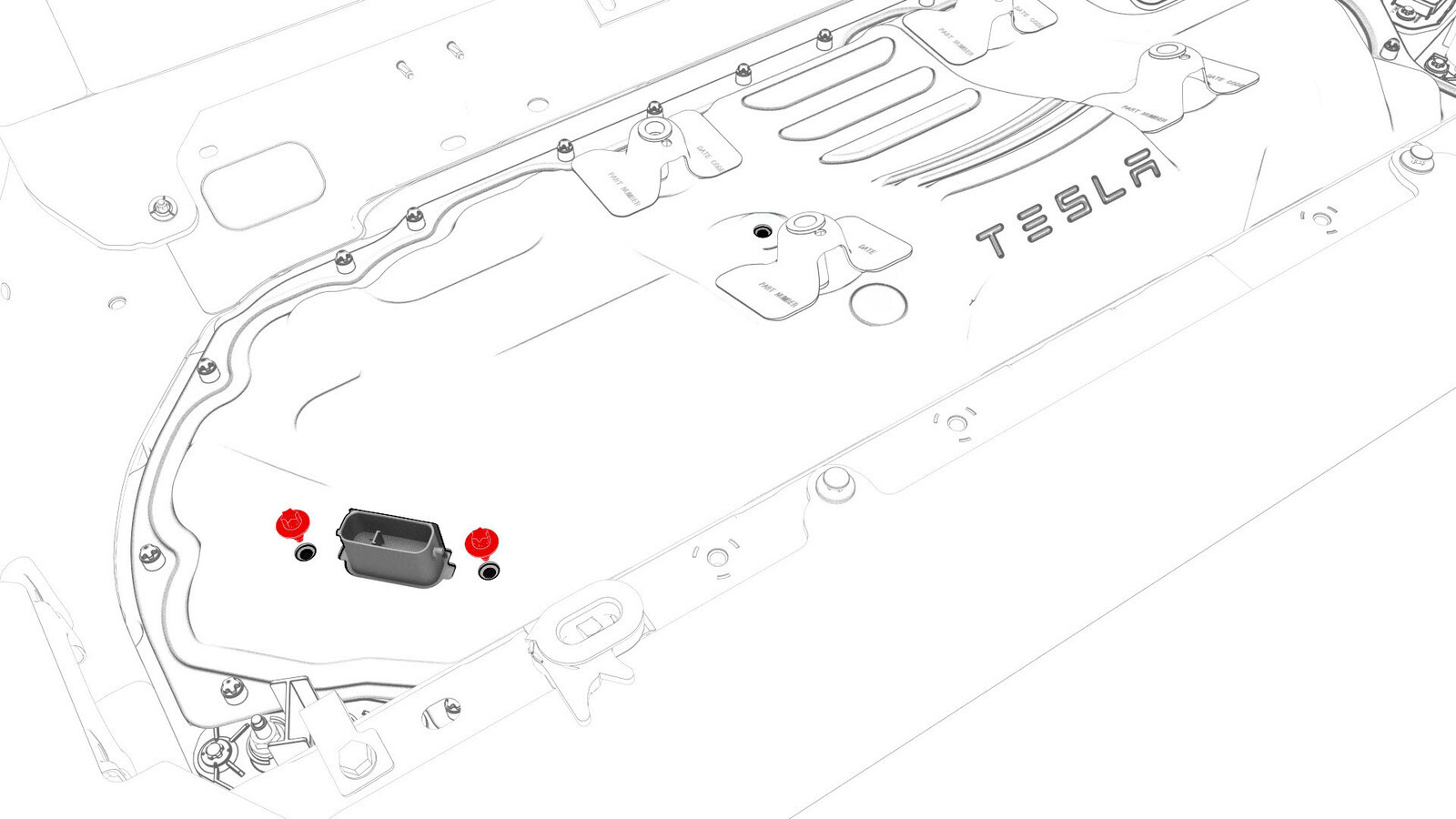

  9. 将高压电池仓盖板放置在高压电池仓上，然后安装高压控制器连接器两侧的两个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
  10. 将电气线束连接到高压控制器连接器。
  11. 将 12V 正极输出电缆连接到直流-直流直通件，安装新的螺母以固定电缆，紧固螺母后，使用粉色/紫色油性记号笔进行标记。
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保橡胶套未陷入电缆接线头底部，或被夹在电缆接线头和螺母之间。
  12. 如已拆卸，请更换直流-直流直通件处 12V 正极输出电缆盖板，然后下压以固定盖板。
  13. 连接 12V/低压电源。请参阅12V/LV Power (Disconnect and Connect)。
  14. 将 12V 充电器连接到 12V 电池或低压维护器上。请参阅LV Maintainer (Connect and Disconnect)。
  15. 执行高压控制器数据恢复。请参阅控制器 - 高压（备份和恢复）。
  16. 断开 12V 充电器与 12V 电池或低压维护器的连接。请参阅LV Maintainer (Connect and Disconnect)。
  17. 手动拧紧高压电池仓盖板螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    不同版本的高压电池仓盖板有 28 个、18 个或 16 个螺栓。
  18. 按图示顺序紧固高压电池仓盖板螺栓，紧固后，使用绿色油性记号笔标记每个螺栓。
    8 Nm (5.9 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花五角套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    图 8. 28 个高压电池仓盖板螺栓紧固顺序
    图 9. 18 个高压电池仓盖板螺栓紧固顺序
    图 10. 16 个高压电池仓盖板螺栓紧固顺序
  19. 安装并手动拧紧新的螺栓，从内部将高压控制器固定到高压电池仓盖板。
    图 11. 5 个螺栓固定的高压控制器高压电池仓盖板
    图 12. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 13. 3 个螺栓固定的高压控制器高压电池仓盖板
  20. 按照图示顺序将高压控制器紧固到高压电池仓盖板螺栓上，紧固后，使用橙色油性记号笔标记每个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    螺栓 1 和 2 的紧固力矩不够会导致高压互锁回路断开。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 E10
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 带角度测量的扭矩扳手
    图 14. 5 个螺栓固定的高压控制器高压电池仓盖板
    图 15. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 16. 3 个螺栓固定的高压控制器高压电池仓盖板
  21. 需要立即执行高压电池仓漏气测试的情况包括：在高压电池仓盖板垫圈上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示需要执行该操作。请参阅Ancillary Bay Air Leak Test。
  22. 安装并逆时针手动拧紧高压电池仓盖板上的可调元件（4 个），以便其完全接合。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅手动拧紧。
  23. 将高压电池仓纵梁安装到车身和高压电池仓盖板上，但此时请勿安装螺栓。
  24. 安装第二排中间座椅安全带锁扣。请参阅Buckle - 2nd Row - Center (Remove and Replace)。
  25. 本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上：
  26. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上，安全带置于右侧。
  27. 确保安全带未扭曲，并平放在第二排座椅靠背上。
  28. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中，然后将支架向下转到锚固件上，将导销对准锚固件上的槽口。
  29. 安装一个新螺栓，将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
    40 Nm (29.5 lbs-ft)
  30. 验证叠加情况。
    标注 描述
    1 第二排左侧顶部锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁
  31. 安装将电气连接器内螺纹接口侧固定到车身螺柱的塑料支架。
  32. 将电气线束连接至左后座椅安全带锁扣连接器。
  33. 安装并手动拧紧将纵梁固定到高压电池仓盖板和车身的螺栓。
  34. 按照技术规格紧固螺栓。
    24 Nm (17.7 lbs-ft)
    24 Nm (17.7 lbs-ft)
    24 Nm (17.7 lbs-ft)
  35. 安装左后门槛饰板。请参阅Trim - Sill Panel - Rear - LH (Remove and Replace)。
  36. 将泡沫盖板安装到高压电池仓左侧。
  37. 安装第二排座椅座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  38. 安装前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
