支架 - 前照灯 - LH(拆卸和更换)

校正代码 17400112 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080559-20-A TOOL, TORQUE SCREWDRIVER, 0.8-2.0NM (NA, APAC)
  • 1080559-21-A TOOL, TORQUE SCREWDRIVER, 0.8-2.0NM (EMEA)

扭矩规格

表 1. 扭矩规格支架 - 前照灯 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前照灯支架固定到前照灯的螺钉
1.8 Nm (1.3 lbs-ft)
  • T25 梅花套筒
  • 6 英寸加长件
重复使用

拆卸

Informational PurposesAn informational icon, calling your attention
如果大灯支架不能用作独立的可维修零件,则应更换大灯总成(包括支架)。
  1. 拆下大灯。请参阅前照灯 - LH(拆卸和更换)

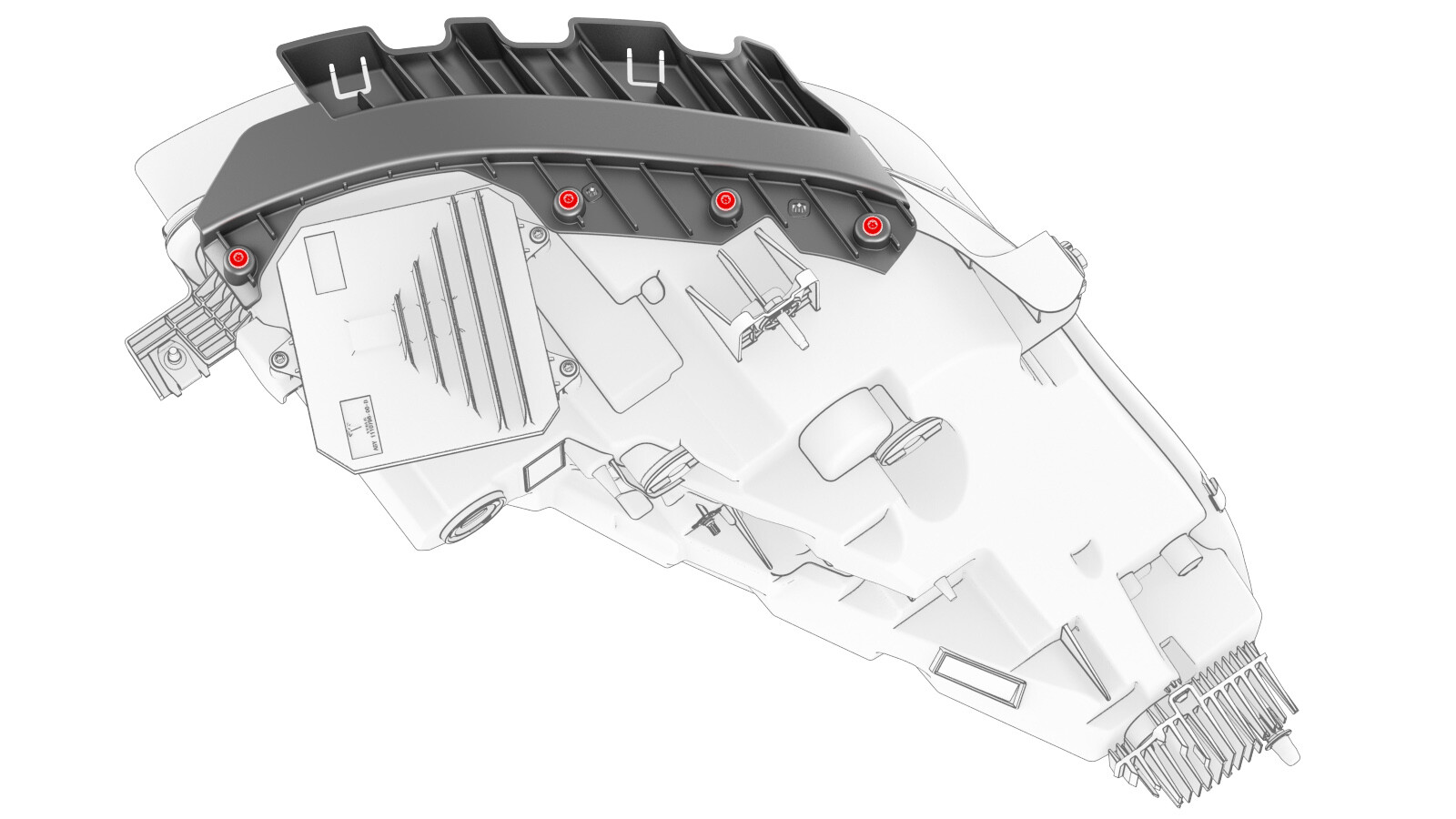

  2. 拆下将支架固定到大灯的螺钉,然后从大灯上拆下支架。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T25 梅花套筒
    • 6 英寸加长件

安装

  1. 安装将支架固定到大灯的螺钉。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T25 梅花套筒
    • 6 英寸加长件
  2. 安装大灯。请参阅前照灯 - LH(拆卸和更换)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装大灯后,确保对其进行调试。
