玻璃 - 车门 - LH - 前（拆卸和更换）
校正代码
11500102 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024-12-10: 添加了新的有关“安装前玻璃检查服务要求”的注意事项。
- 2023 年 5 月 24 日：添加了清洁说明，以防止损坏玻璃。
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外，在维修或检查前车门及其组件时，务必重新安装插头或粘贴胶带。
警告
安装新的玻璃部件（挡风玻璃、车顶、车门以及固定玻璃）前必须进行检查，以确保满足 Tesla 内部质量标准。开始本程序前请先执行安装前玻璃检查中所述检查。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 用于固定左前车门升降器隔离夹的螺栓 |
 9.5 Nm (7.0 lbs-ft) |
|
更换 |
- 1454796-00-A 车窗开关工具套件
拆卸
- 拆下左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和安装）。
- 将左前车门内侧密封条从车门上拆下。请参阅密封件 - 内侧安全带 - 前车门 - LH（拆卸和更换）。
-
拆下覆盖车门内开口处的螺塞，以接触升降器隔离夹。
-
将路面照明灯临时连接到左前车门线束。
警告布放电缆，避免其在关闭车门时受损。
- 将车窗开关工具连接，然后放置车门玻璃，确保可通过孔洞接触升降器隔离夹螺栓。
-
拆下并弃用将车门玻璃固定到升降器隔离夹的螺栓，然后将车门玻璃从车门上拆下。
提示： 推荐使用以下工具：
- 13 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
注如果升降器隔离夹已损坏，请更换。
安装
-
检查升降器隔离夹上是否存在玻璃碎片或其他碎屑，必要时进行清洁。
警告碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
-
将左前车门玻璃放到左前车门上，然后手动拧紧将该玻璃固定到升降器隔离夹的螺栓。
注确保隔离夹未触及升降器底部。
-

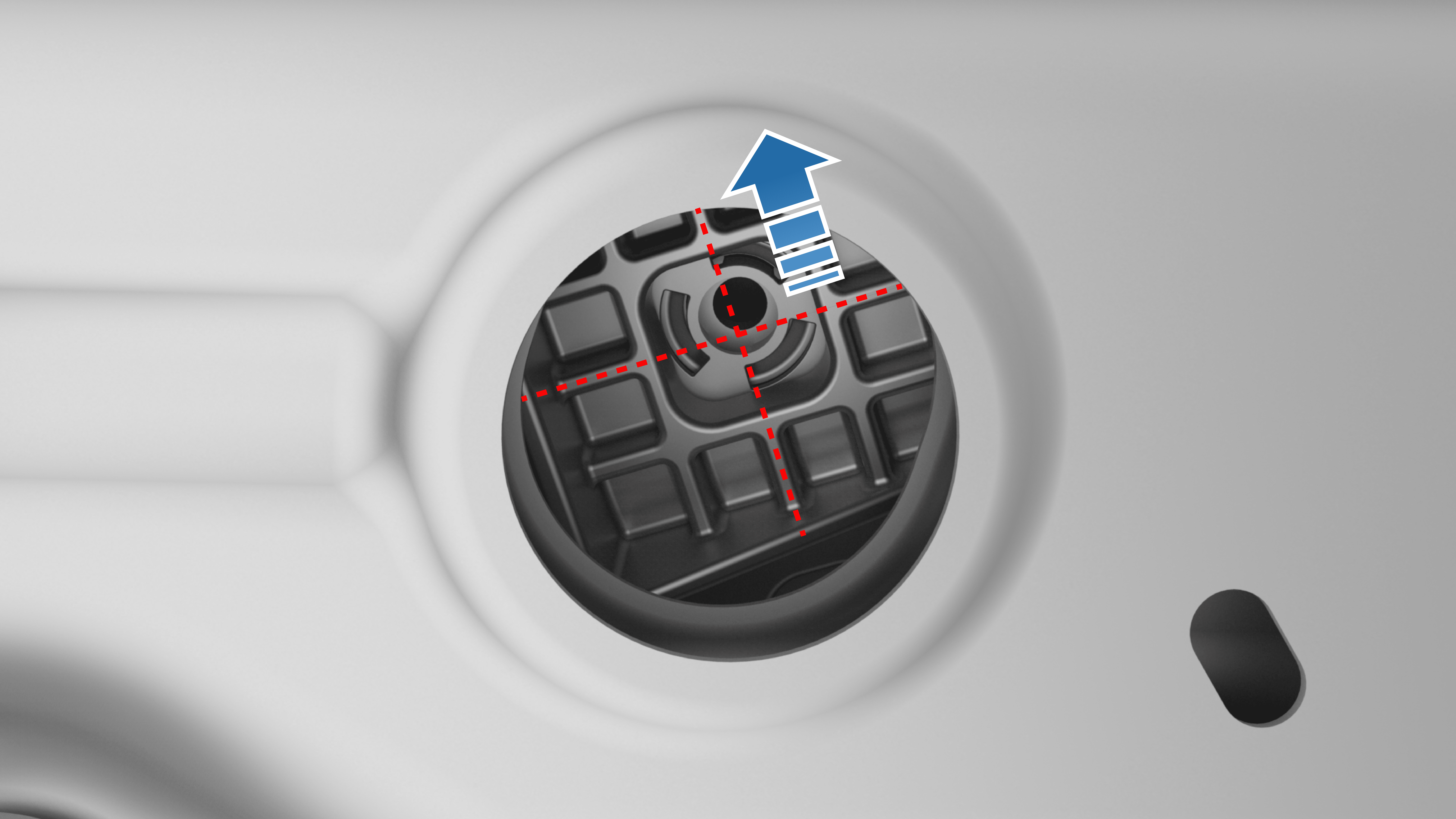

将玻璃的中心与导块开口对齐。
- 将左前门内侧密封条安装到车门。请参阅密封件 - 内侧安全带 - 前车门 - LH（拆卸和更换）。
- 完全降下左前车窗。
- 关闭左前车门。
- 通过左后车门接触车窗开关工具，从而完全升起左前车窗。
- 检查左前车窗的间隙和齐平度。间隙范围为 8 毫米 +/- 1.7 毫米；齐平度范围为 0 毫米 +/- 1.7 毫米。
- 打开左前车门。
- 如果玻璃间隙和齐平度超出上述规格：拧松将玻璃固定到升降器隔离夹的螺栓约 1/2 圈，此步骤既确保玻璃位置保持不变，又留出调节玻璃的空间。然后，按照规格调节玻璃的间隙和齐平度。
- 玻璃间隙与齐平度符合规格之后，手动拧紧将玻璃固定到升降器隔离夹的螺栓。
- 通过左后车门接触车窗开关工具，从而完全升起左前车窗。
- 关闭左前车门。
- 再次检查左前车窗玻璃的间隙和齐平度，按需进行调整。
- 打开左前车门。
-
紧固将玻璃固定到升降器隔离夹的螺栓。9.5 Nm (7.0 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
- 降下左前车窗。
- 断开车窗开关专用工具。
-
安装用于覆盖车门升降器隔离夹开口的插塞。
- 将路面照明灯安装到前车门面板上。
- 安装左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和安装）。
- 校准车窗。请参阅车窗升降器（重新校准）。
