腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）

校正代码 13043202 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 4 月 30 日：添加了一个演示如何拆卸和安装座椅腰部支撑的视频，修复了无效链接。
  • 2024 年 4 月 19 日：删除了有关座椅总成和座椅侧气囊的步骤。
  • 2023 年 12 月 1 日：修复了无效链接。
警告
Seat base edges are sharp and can cause personal injury. Wear cut resistant gloves when removing the seat from the vehicle, and while performing procedures that involve work on or near the seat base.

拆卸

  1. 将头枕从驾驶位座椅靠背上拆下。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
  2. 将副驾位座椅移至最前最上端，按需调节座椅靠背位置，为后续操作留出更多空间。
  3. 将右前座椅腰部支撑调整到最后端。
    注
    排空气囊中的空气，以便拆卸座椅靠背悬架。
  4. 拆卸副驾位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  5. 断开 12V/低压电池电源。请参阅12V/低压电源（断开和连接）。

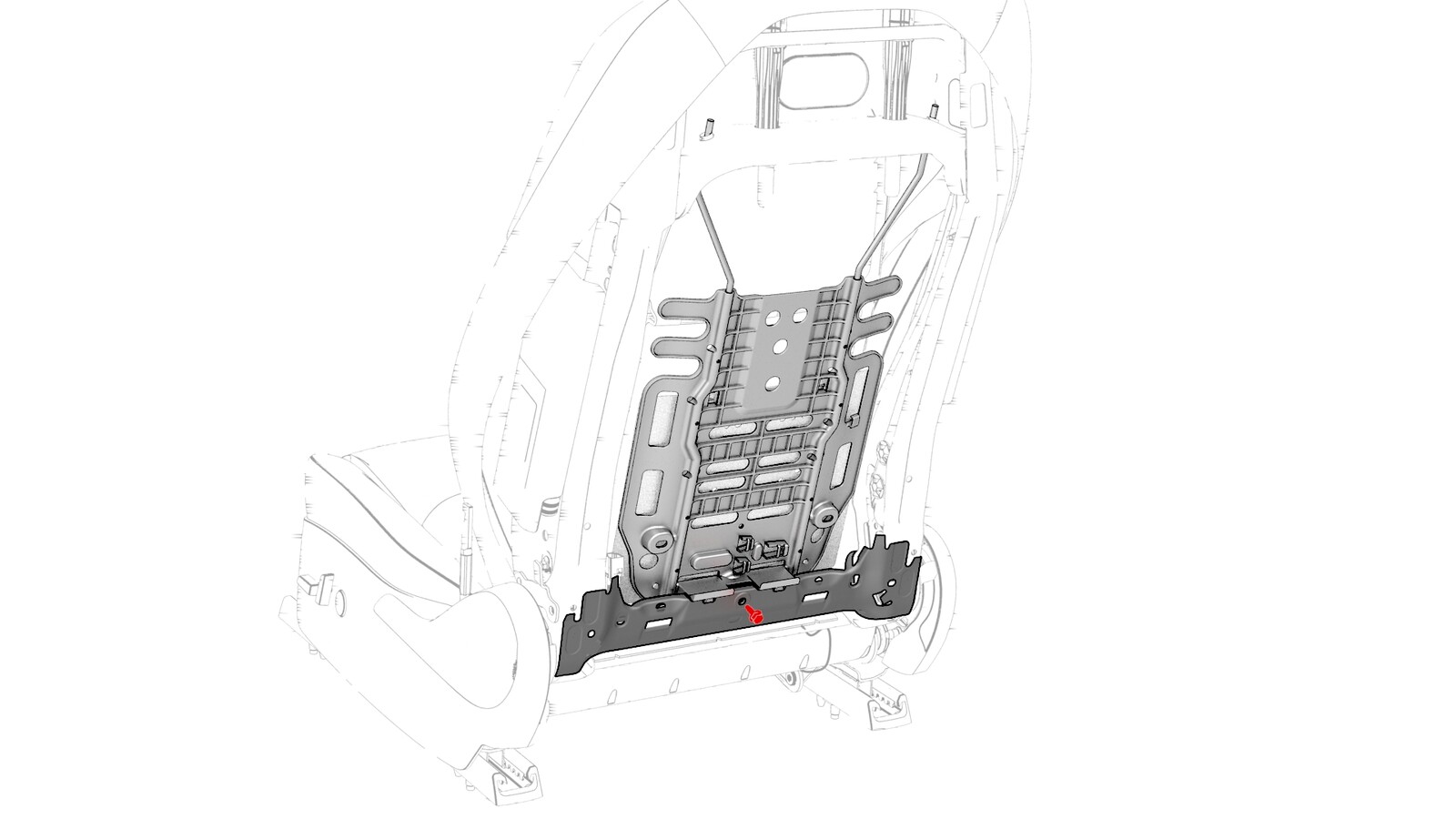

  6. 将副驾位座椅靠背饰板固定件从座椅靠背框架上拆下。

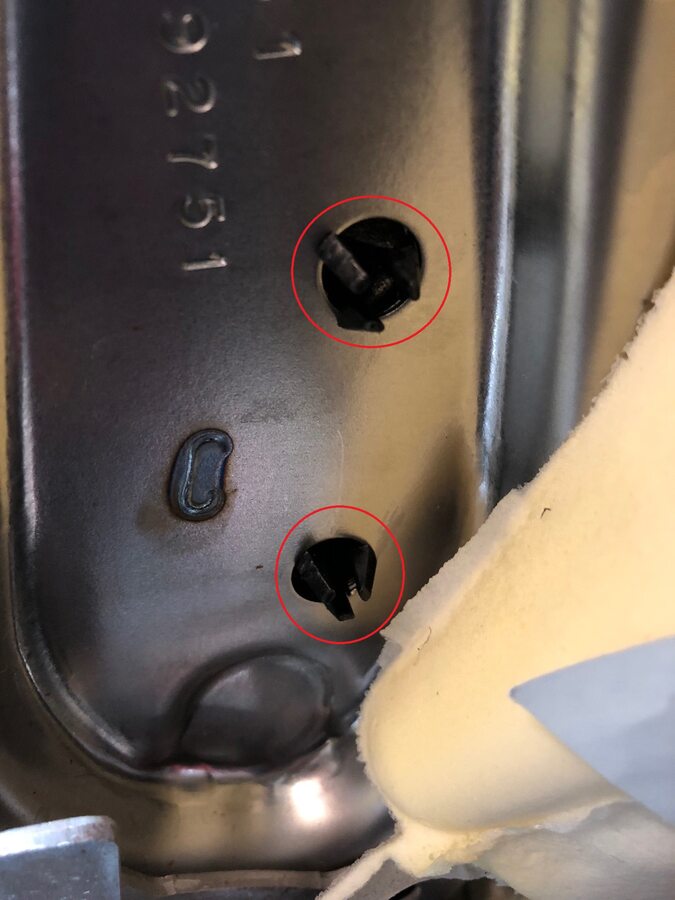

  7. 将盖板垂直向上拉离固定锁片，以松开覆盖副驾位座椅靠背框架外角的盖板。
  8. 将副驾位座椅靠背饰板拉离副驾位座椅侧气囊，以便接触气囊电气连接器。

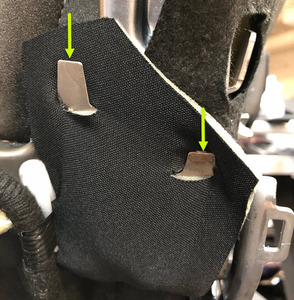

    图 1. 左侧如图所示，右侧类似
  9. 断开副驾位座椅侧气囊，然后向下拉动橙色锁片（2 个）以松开连接器。

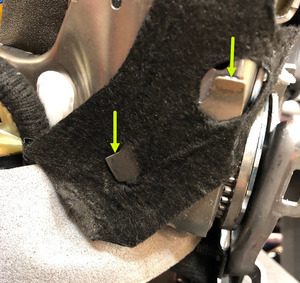

    图 2. 左侧如图所示，右侧类似

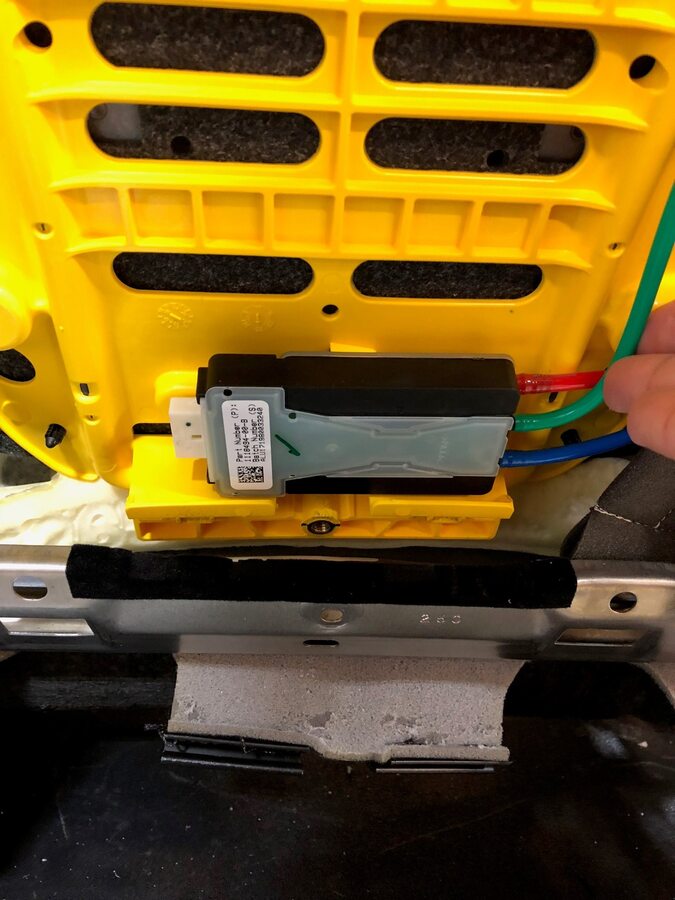

  10. 拆卸将腰部支撑总成固定到座椅框架的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

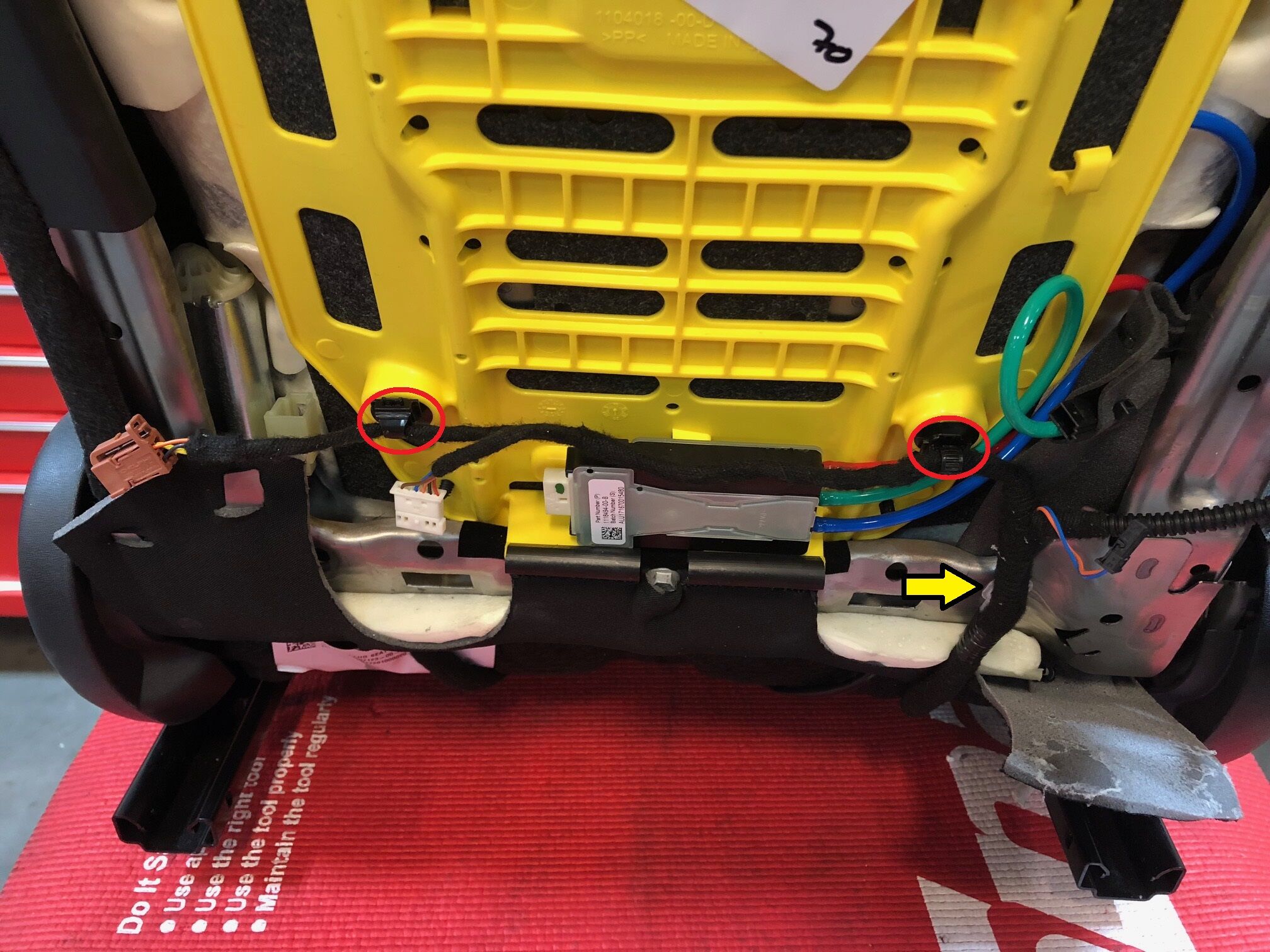

  11. 松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
  12. 将电气线束从靠背倾角调节电机连接器上断开。
  13. 将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。
  14. 将电气线束从腰托泵连接器上断开。
  15. 松开将座椅线束固定到腰托总成的夹子（2 个）。
  16. 挤压将腰托泵固定到座椅框架的固定夹（2 个）上的三个耳片，然后将夹子推过框架，以将其松开。
    警告
    确保佩戴正确的个人防护装备 (PPE)，以免受伤。
    警告
    The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

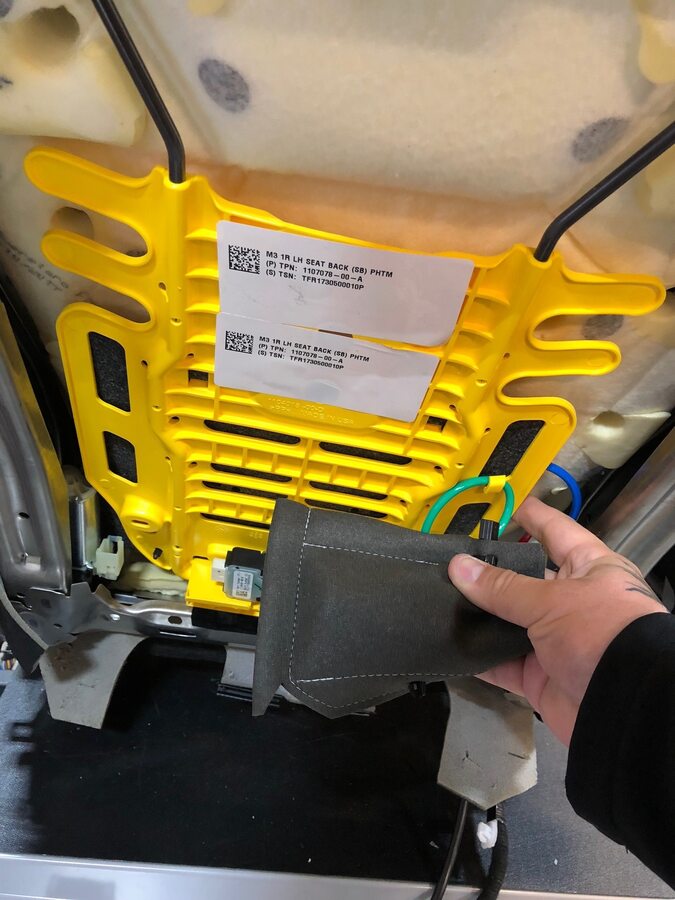

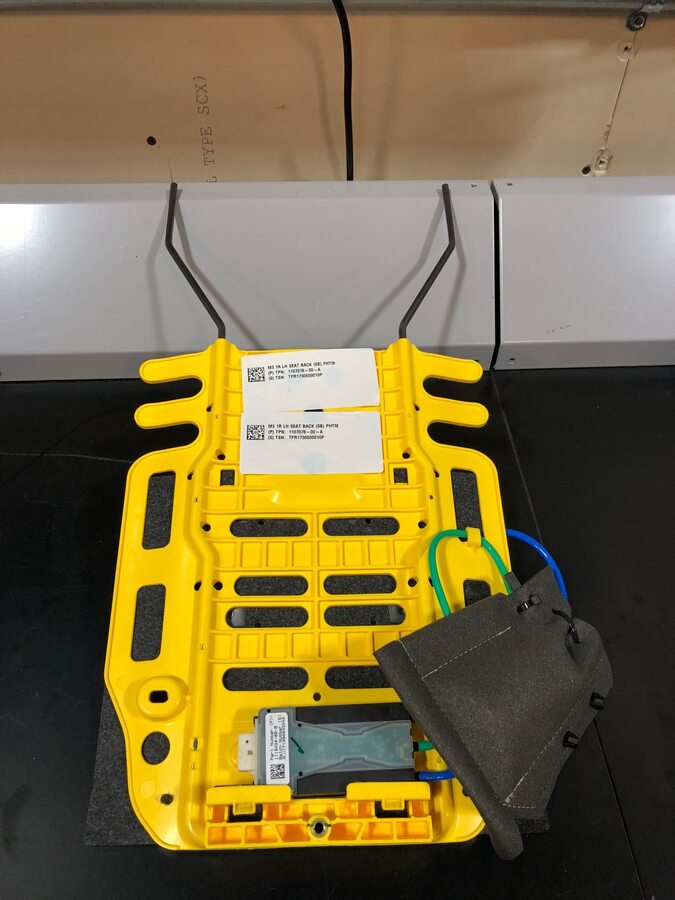

  17. 将靠背腰部支撑底部推离座椅靠背框架，将腰托总成向下滑动，使其完全脱离靠背框架，然后将支架从座椅总成上拆下。

安装

  1. 将腰托总成支柱顶部滑入座椅靠背框架顶部，将总成向下按向泡沫，再向下朝座椅框架底部滑动，最后用卡子将总成底部固定到座椅框架底部。
  2. 紧固将腰托泵固定到座椅框架的固定夹（2 个）。
  3. 安装将座椅线束固定到腰托总成的夹子（2 个）。
  4. 将电气线束连接到腰托泵连接器。
  5. 将电气线束连接到腰托阀组和电子控制单元 (ECU)。
  6. 将电气线束连接到靠背倾角调节电机连接器。
  7. 连接副驾位座椅侧气囊电气连接器。
    图 3. 左侧如图所示；右侧类似
  8. 安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
  9. 安装将腰部支撑总成固定到座椅框架的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  10. 将覆盖副驾位座椅靠背框架外角的盖板拉动至固定锁片上方，安装盖板。
  11. 将副驾位座椅靠背饰板固定件安装到副驾位座椅靠背框架上。
  12. 安装副驾位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  13. 连接 12V/低压电池电源。请参阅12V/低压电源（断开和连接）。
  14. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
  15. 升起所有车窗，关闭所有车门。
