接收器干燥机和干燥剂（不带加热泵款）（拆卸和更换）
校正代码
18202002 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 9 月 20 日：添加了“将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单”的说明。
- 2024 年 9 月 10 日：添加了“在对空调系统执行操作时，必须穿上适用的防护服，包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服”的警告。
- 2024 年 6 月 12 日：添加了有关 Schrader 阀门的注意事项。
- 2024 年 4 月 2 日：添加了“在开启蓄压器前，请先检查空调系统压力”的提醒信息。

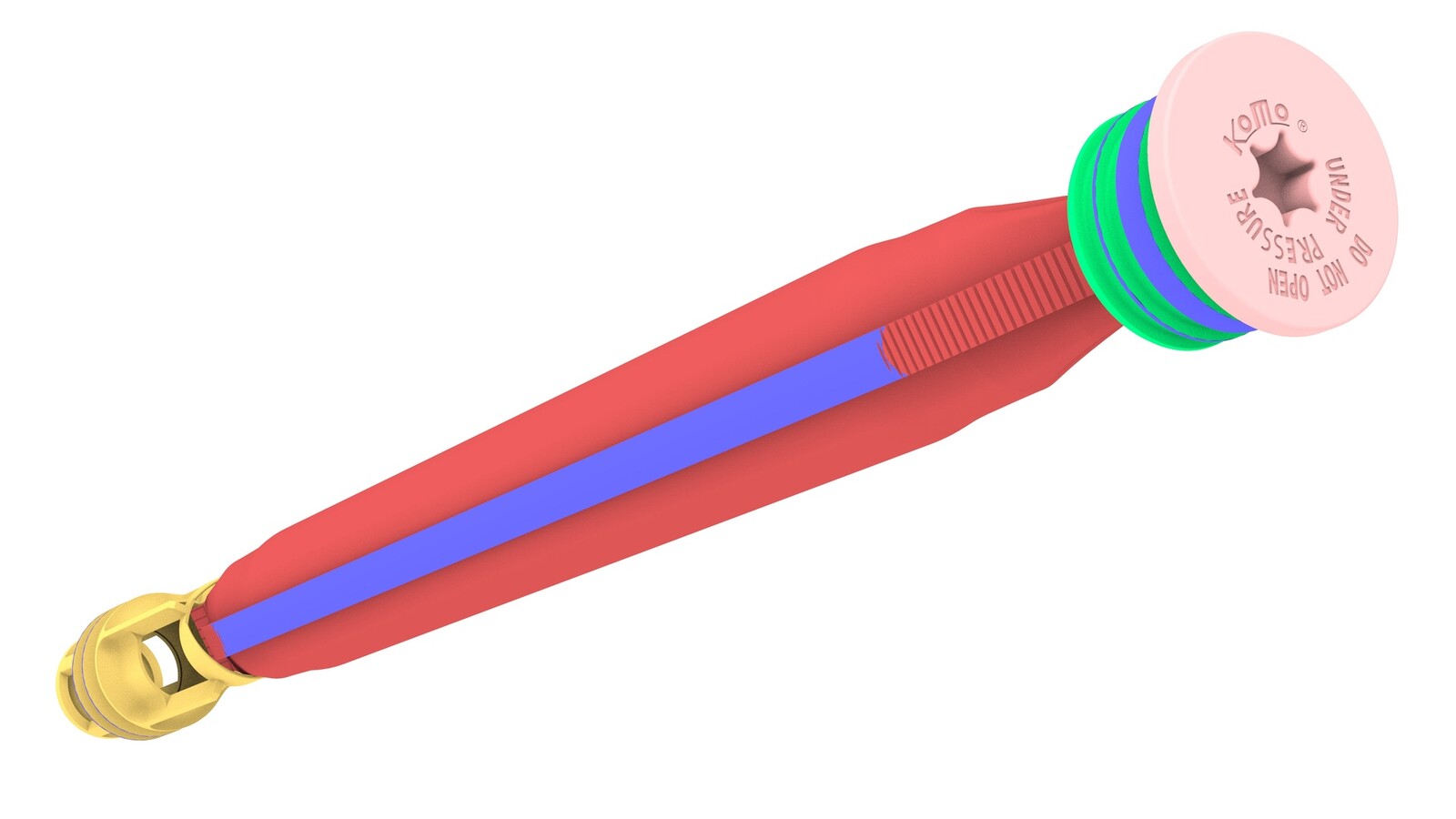

- 1145232-00-A 干燥剂过滤器拆卸工具
警告
HFO-R1234yf 和 R134a 为危险液体，若处理不当，会造成严重的伤害。在对空调系统执行操作时，必须穿上适用的防护服，包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
拆卸
-
执行空调制冷剂回收。请参阅空调制冷剂（回收和重新加注）。
警告执行以下步骤前，确保空调系统中无压力。否则，可能会造成部件损坏和/或人身伤害。
- 将空调软管从车辆上拆下。
-
小心地按下 Schrader 阀门（2 个）以释放空调管路中的真空。
警告确保按下了两个 Schrader 阀门。否则可导致伤害。
-
拆下将前备箱加固支架固定到车身的螺栓（2 个），然后将支架从冷却风扇模块上拆下。
-
拆下冷凝器左侧的盖子。
-
使用 11 毫米套筒轻轻地按压冷凝器的内盖，以便拆卸卡环。
警告请务必全程佩戴面罩，以防异物飞出。
- 拆下冷凝器上的卡环。
- 向内盖中拧入一个 M8 x 1.25 毫米螺栓，然后用此螺栓拉出内盖。
-
将干燥剂包从冷凝器中拆下。
- 使用带滑动锤的干燥剂过滤器拆卸工具拆下干燥剂过滤网。
安装
- 使用 3/8 英寸加长件将新干燥剂过滤器压入冷凝器。用锤子轻轻敲击，使过滤器完全就位。
-
向冷凝器中插入新干燥剂包。
警告请务必全程佩戴面罩，以防异物飞出。
- 将内盖安装到冷凝器中，然后将其压至卡环凹槽下方。
- 拆下内盖上的螺栓。
- 将卡环安装到冷凝器中，确保卡环完全就位于凹槽内。
-
安装盖子。
4 Nm (2.9 lbs-ft) -
将前备箱加固支架安装到冷却风扇模块上。
注冷却风扇模块锁片必须插入隔离器中，使后部锁片接触到隔离器橡胶，从上部看上去倒角边缘清晰可见。
注冷却风扇模块支座后缘必须接触到隔离器的下部通道。
-
安装将前备箱加固支架固定到车身的螺栓（2 个）。16 Nm (11.8 lbs-ft)
-
松开用于固定左侧冷却风扇模块隔离器的螺栓（2 个）。
-
将隔离器向前推动，同时紧固螺栓（2 个）。6 Nm (4.4 lbs-ft)
- 对右侧冷却风扇模块隔离器重复第9步和第10步。
- 执行空调制冷剂重新加注。请参阅空调制冷剂（回收和重新加注）。
