传感器 - 碰撞加速计 - 前保险杠 - 中间(拆卸和更换)

校正代码 20203302 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施

扭矩规格

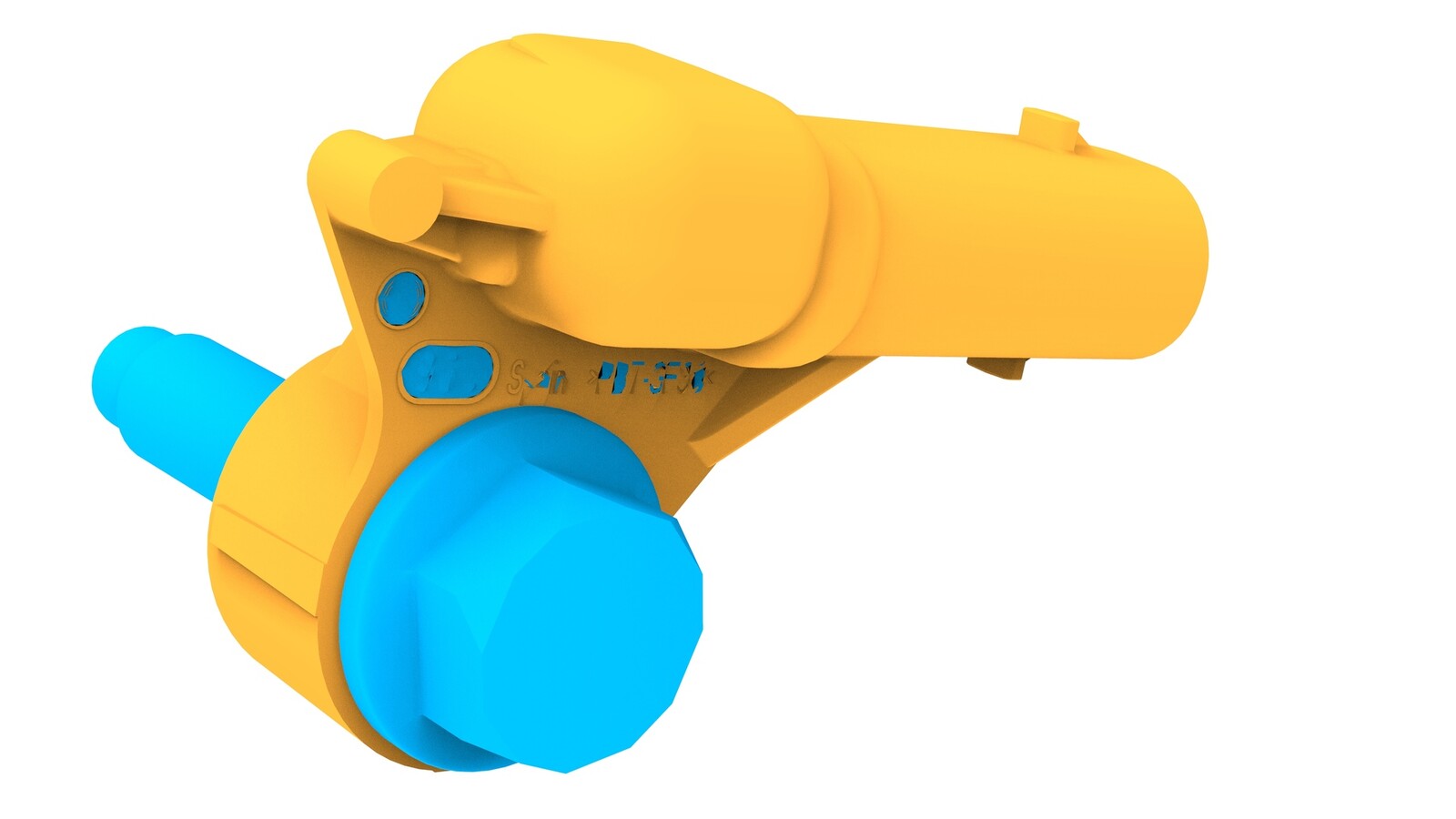

表 1. 扭矩规格传感器 - 碰撞加速计 - 前保险杠 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

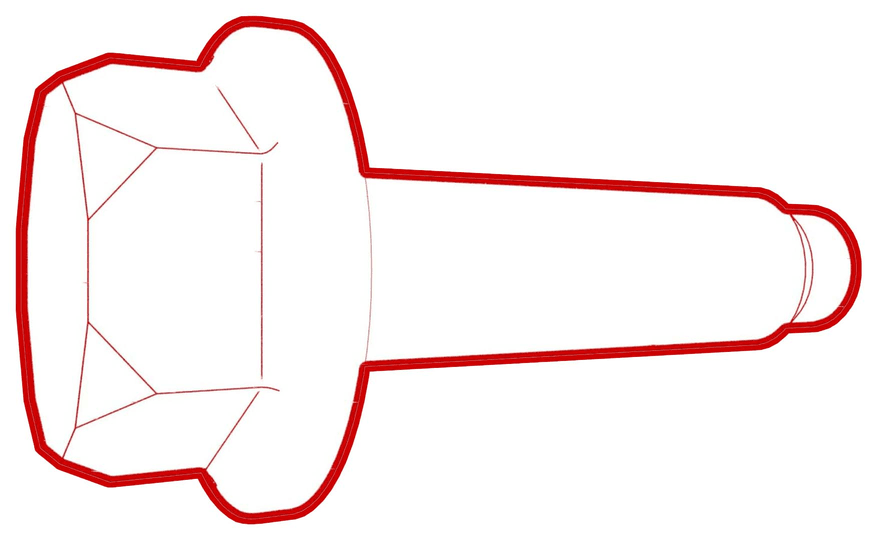

将气囊传感器固定到前端支架的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸回旋头扭矩扳手(仅适用于安装程序)
重复使用

拆卸

  1. 打开全部车门。
  2. 降下全部车窗。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  7. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 断开电气线束连接器与中前部气囊传感器的连接。

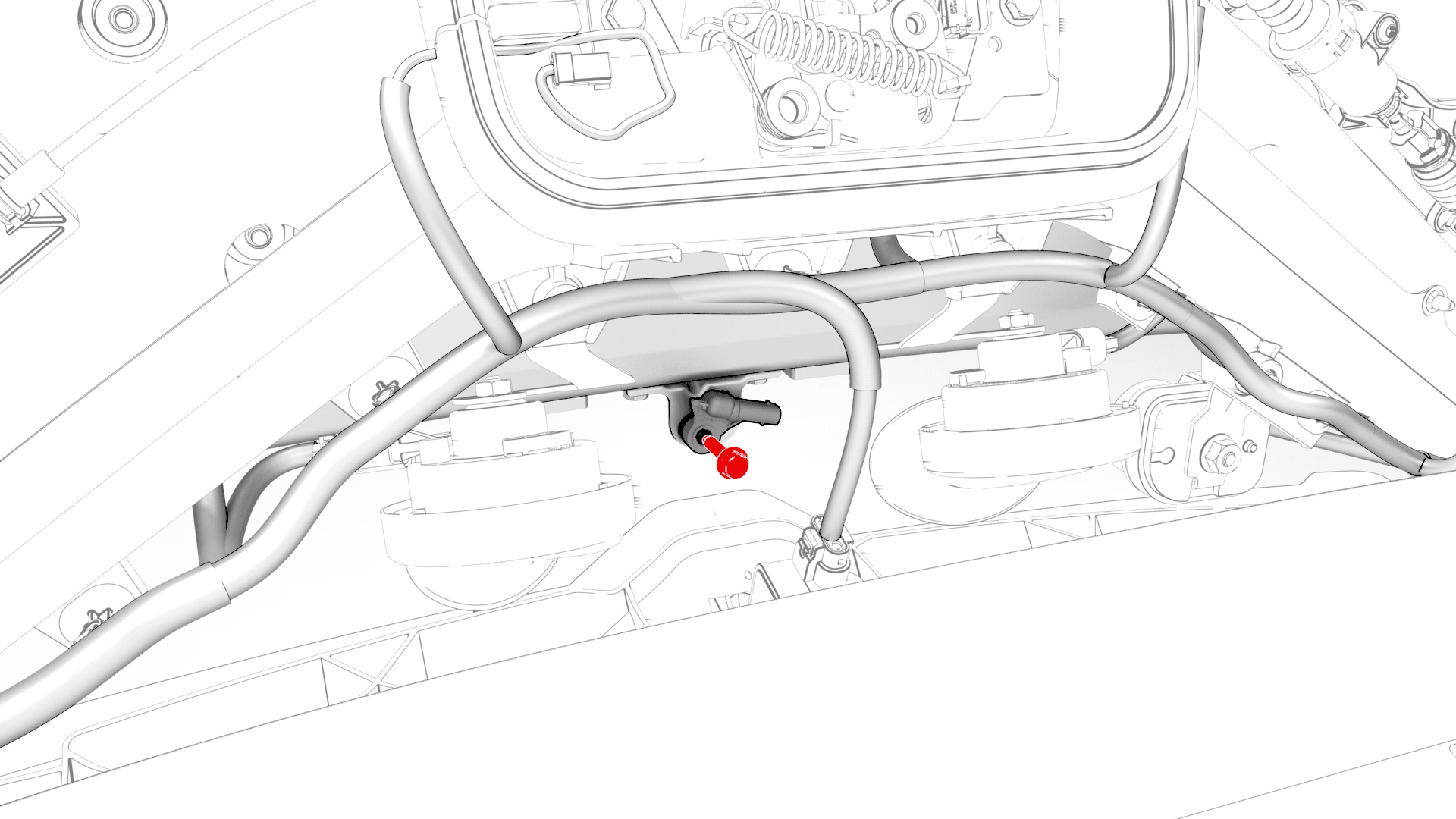

  9. 拆下将中前部气囊传感器固定到车身的螺栓,然后从车身上拆下传感器。
    10 Nm (7.4 lbs-ft)

安装

安装程序与拆卸程序相反。
