蒸发器（不带加热泵款）（拆卸和更换）

校正代码 18201012 4.20 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下供暖、通风和空调总成。请参阅暖通空调 (HVAC) 总成（不带加热泵款）（拆卸和更换）。
  2. 将供暖、通风和空调总成置于作业表面上。务必侧放供暖、通风和空调总成，使供暖、通风和空调入口朝上。

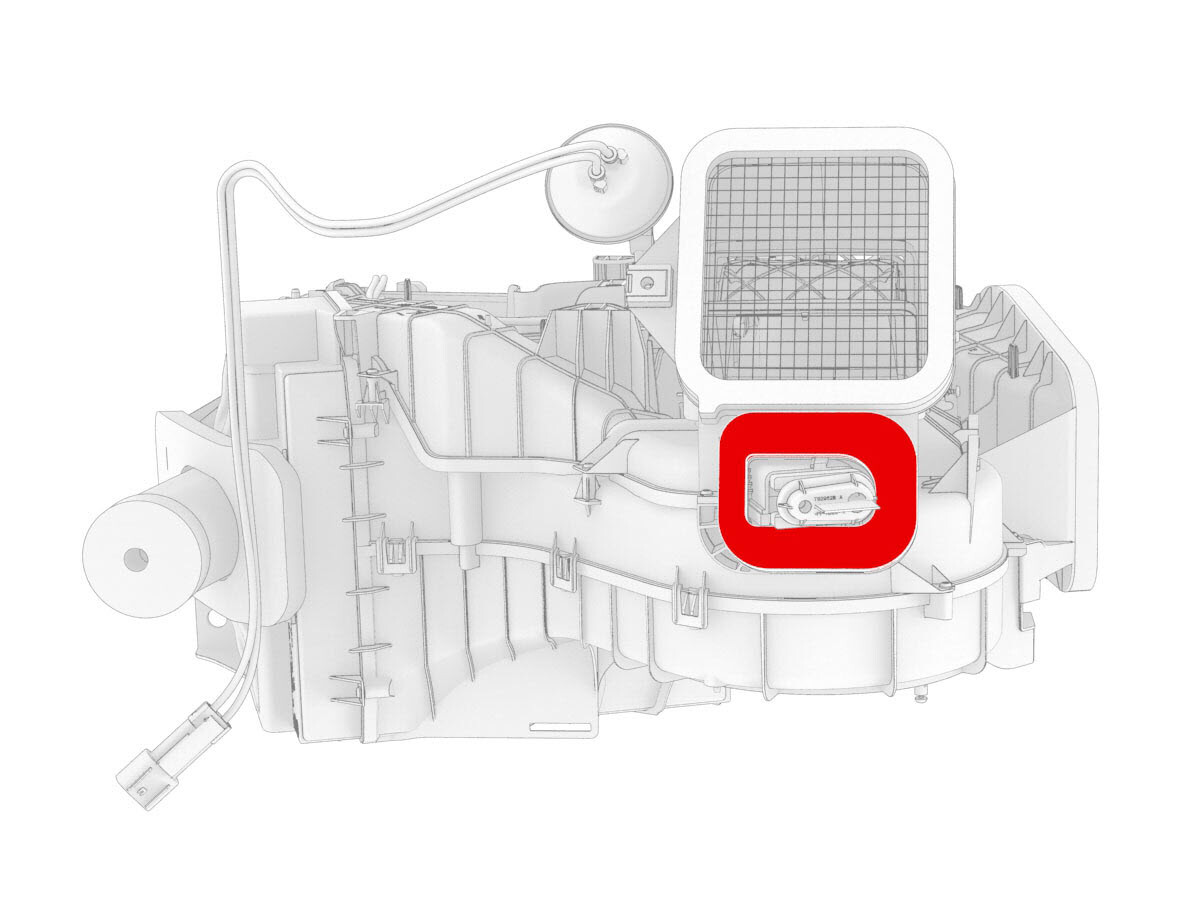

  3. 从供暖、通风和空调总成上拆下 TXV O 型环密封件 (x2)。
  4. 松开将正温度系数电气线束固定到供暖、通风和空调总成的夹子，然后从供暖、通风和空调总成上拆下正温度系数电气线束。

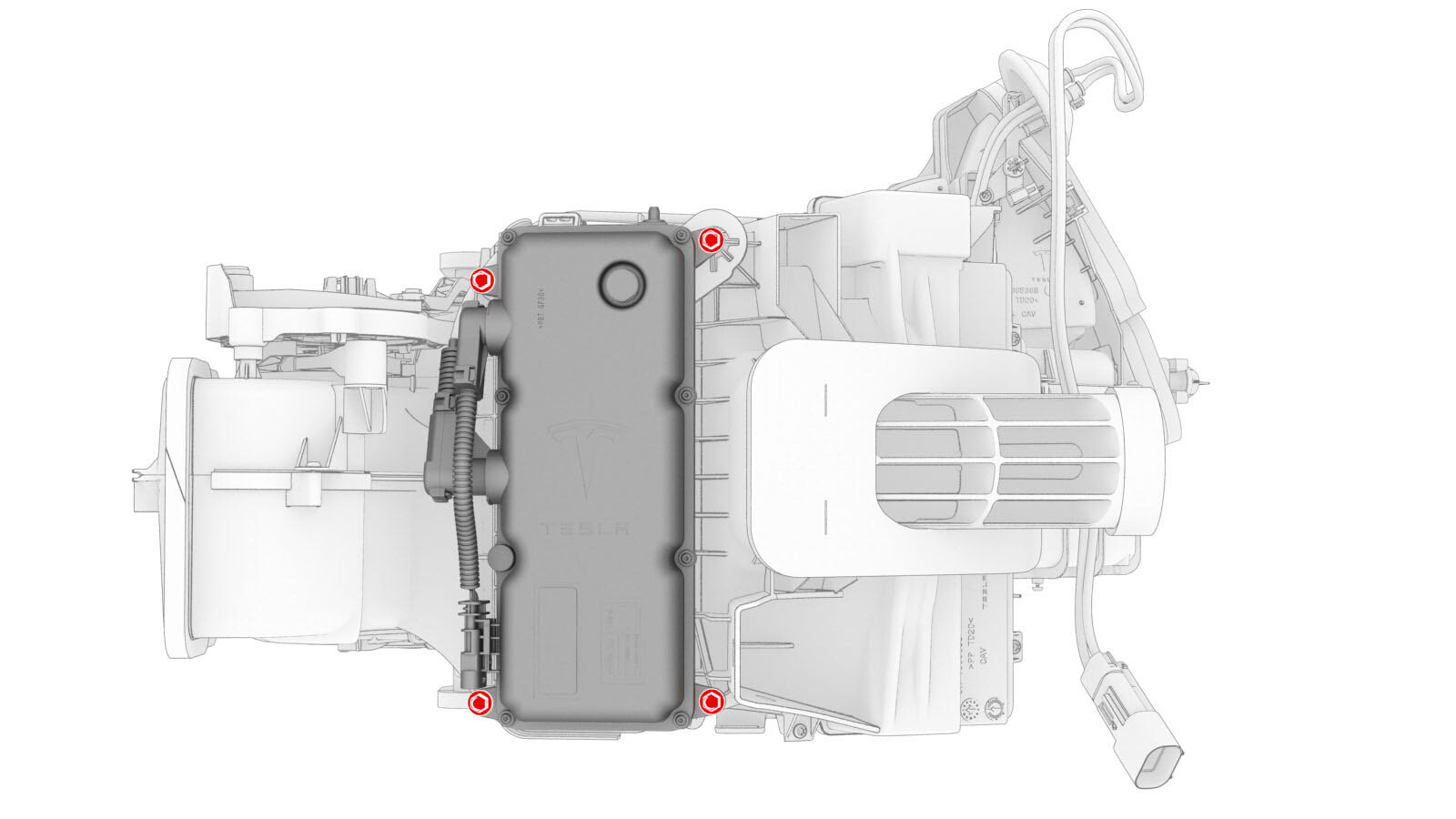

  5. 拆下将正温度系数加热器固定到供暖、通风和空调总成的螺钉，然后从供暖、通风和空调总成中拉出正温度系数加热器。

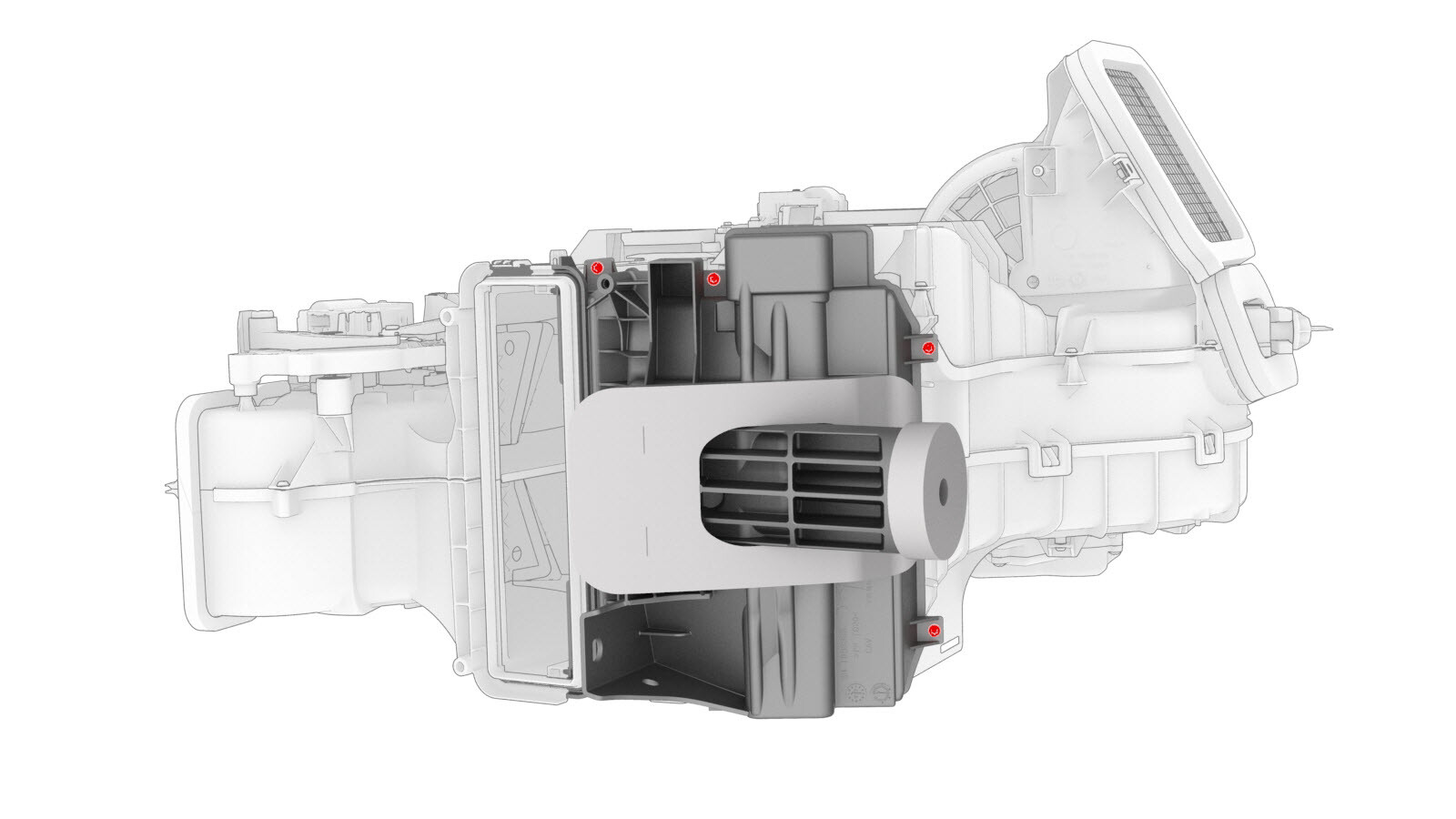

  6. 拆下将下部蒸发器盖固定到供暖、通风和空调总成的螺钉，然后从供暖、通风和空调总成上拆下下部蒸发器盖。
  7. 拆下供暖、通风和空调总成上的密封环。

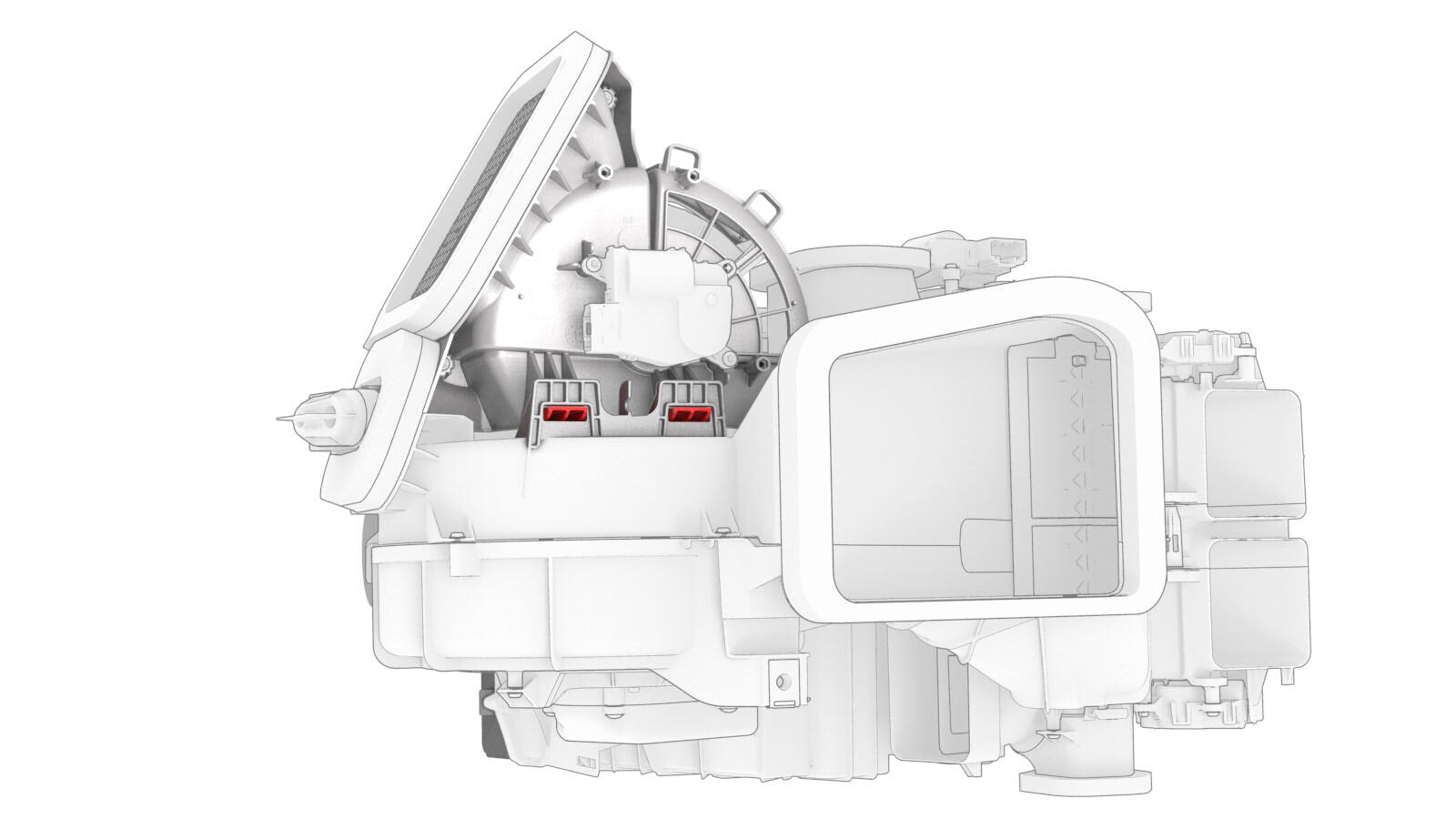

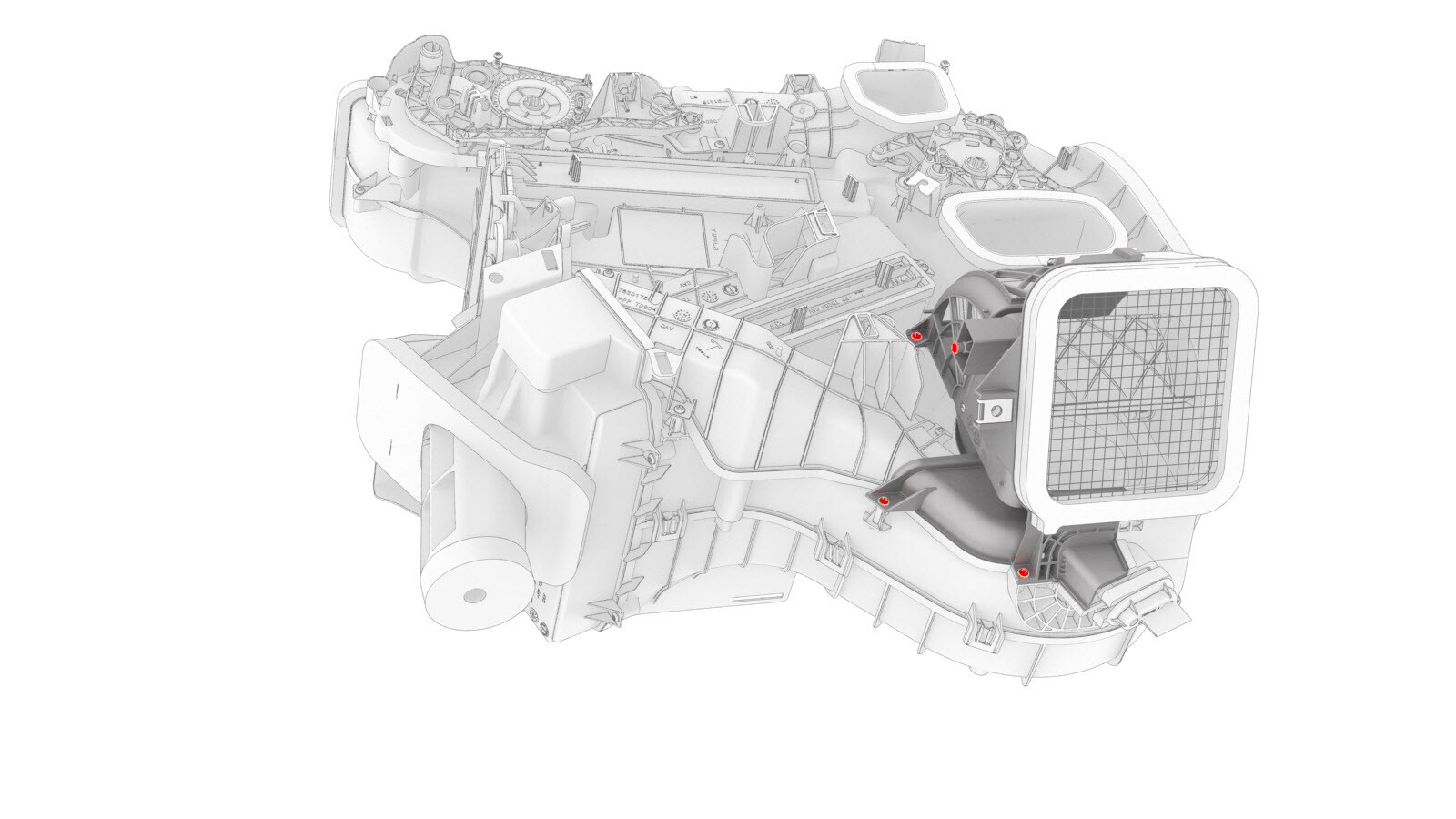

  8. 拆下将供暖、通风和空调入口固定到供暖、通风和空调总成的螺钉。

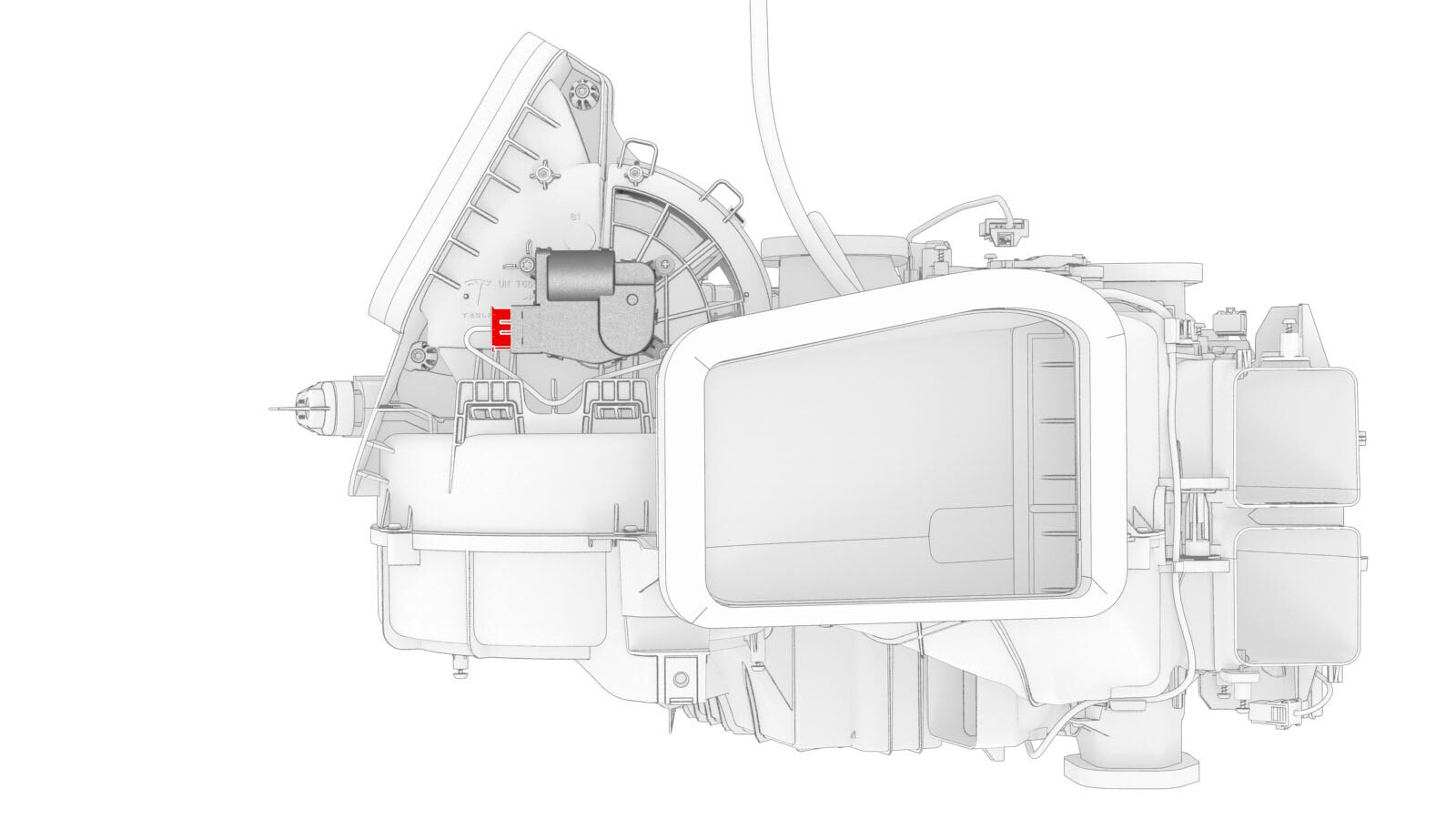

  9. 断开供暖、通风和空调入口执行机构上的电气连接器。

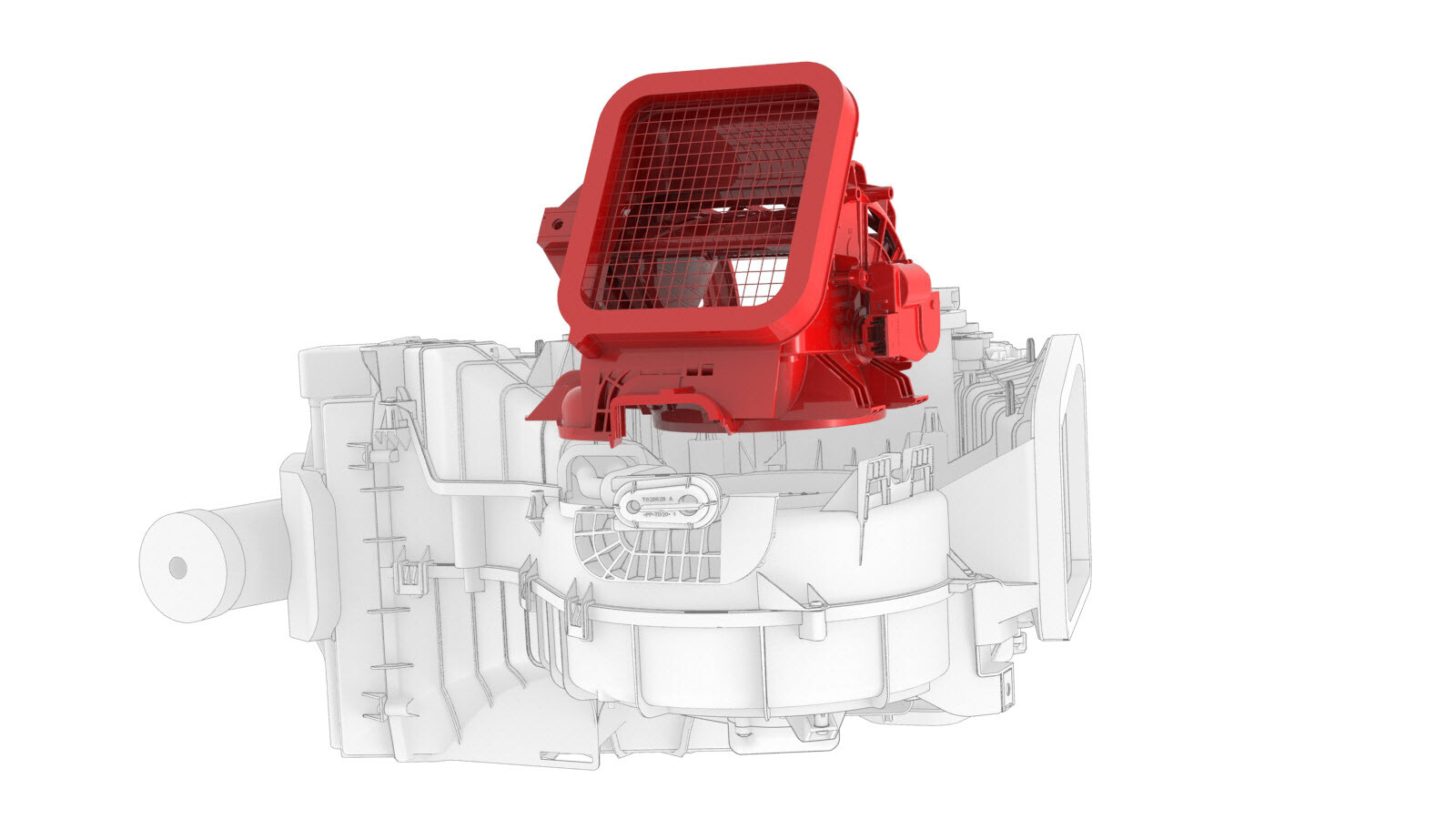

  10. 提起盖住蒸发器管的一侧，从供暖、通风和空调总成上的固定槽中旋出供暖、通风和空调入口，然后从供暖、通风和空调总成上拆下供暖、通风和空调入口。

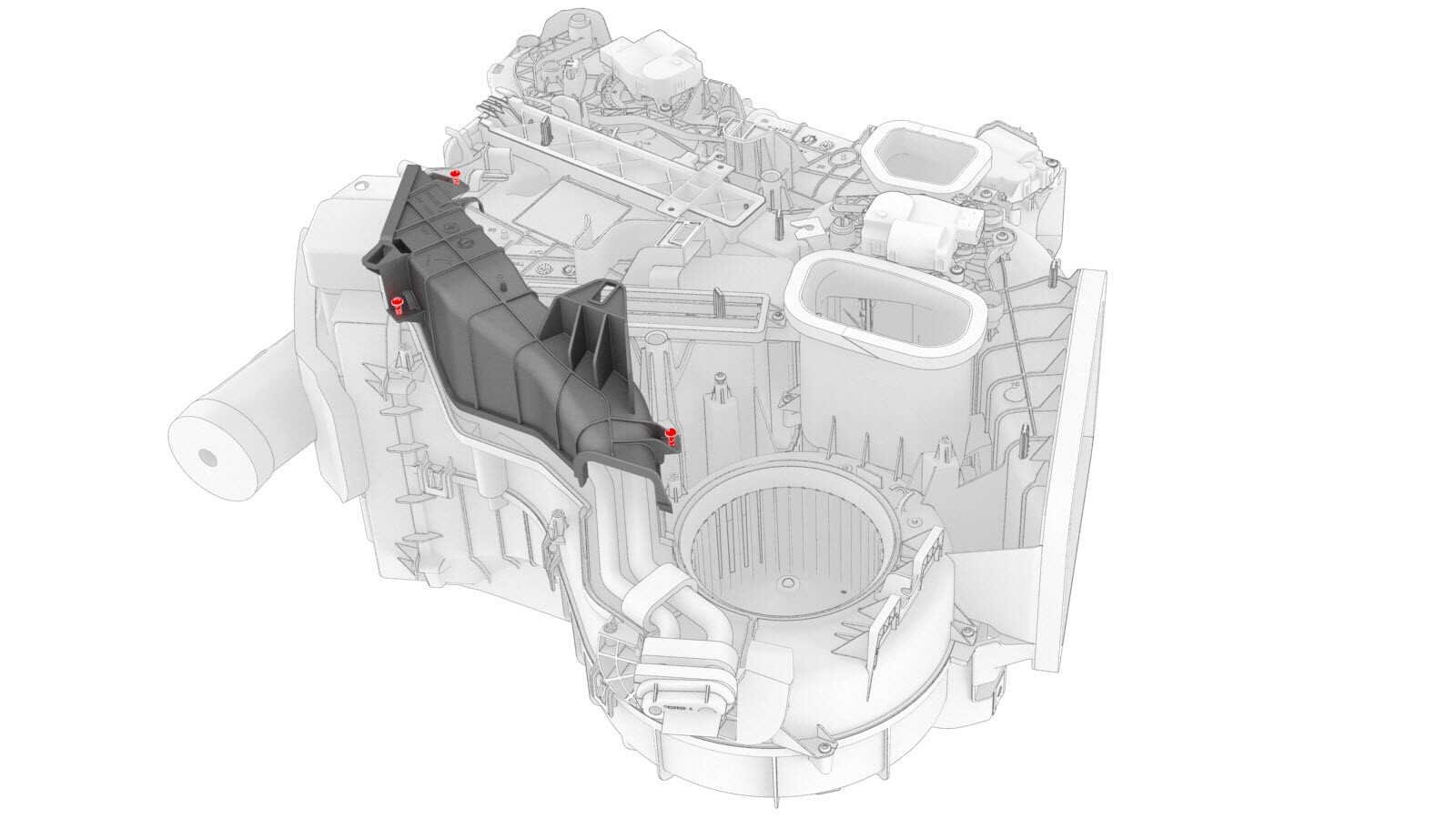

  11. 拆下将上部蒸发器盖固定到供暖、通风和空调总成的螺钉 (x3)。
  12. 从供暖、通风和空调总成上揭开上部蒸发器盖，从而从供暖、通风和空调总成上拆下蒸发器盖。

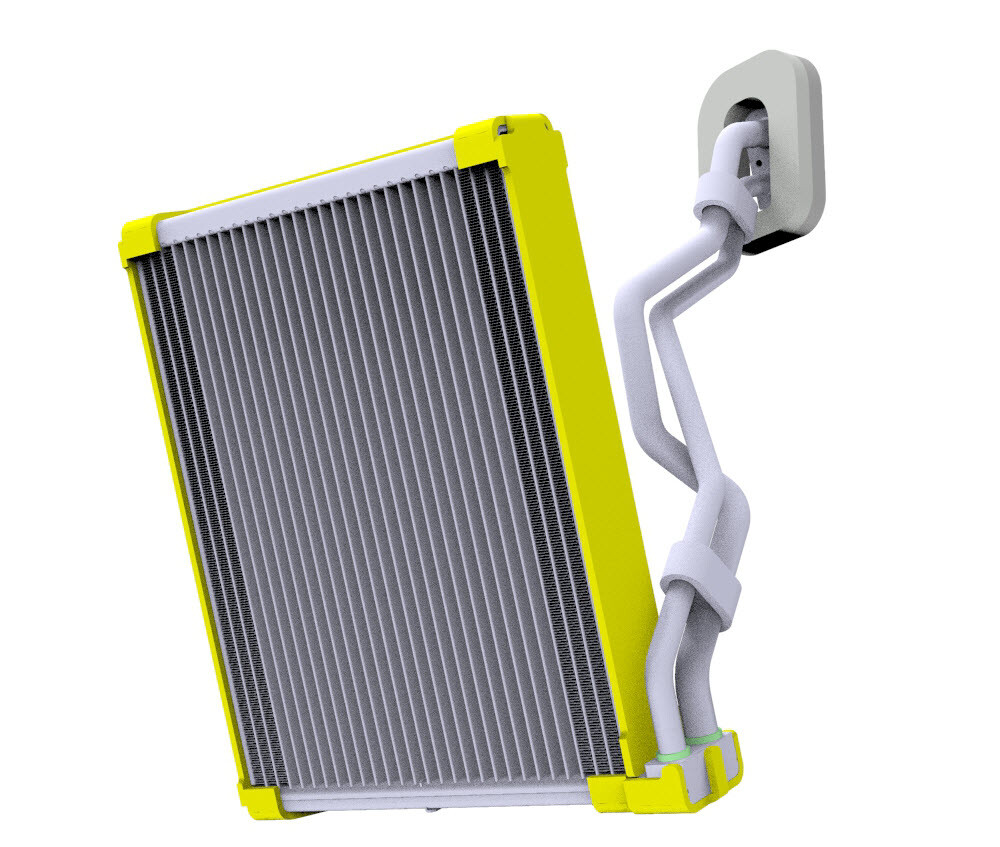

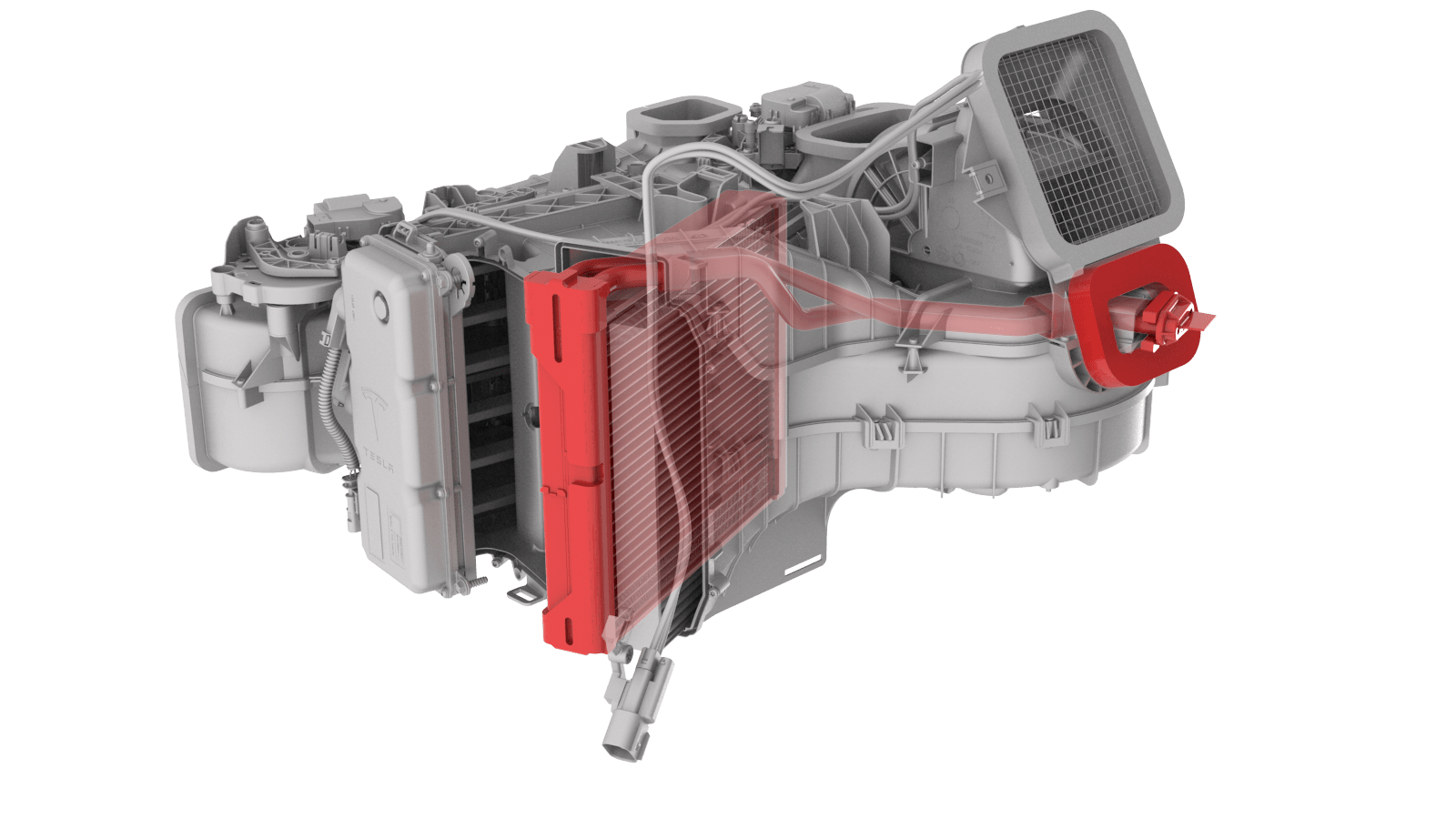

  13. 从供暖、通风和空调总成中滑出蒸发器，然后从供暖、通风和空调总成上拆下蒸发器。

安装

  1. 向供暖、通风和空调总成中安装新蒸发器。
    警告
    向供暖、通风和空调总成中安装新蒸发器时，切勿损坏温度传感器。
    注
    确保蒸发器通过正确的通道滑入供暖、通风和空调总成，直至蒸发器停止。蒸发器管必须与供暖、通风和空调总成上的蒸发器盖的槽对齐。
  2. 安装将蒸发器上部盖固定到供暖、通风和空调总成的螺钉。
    1.4 Nm (1.0 lbs-ft)
  3. 将供暖、通风和空调入口安装到供暖、通风和空调总成上。
    注
    以一定角度向供暖、通风和空调总成上的槽中插入 2 个锁片，然后将其平置于供暖、通风和空调总成上。
  4. 安装将供暖、通风和空调入口固定到供暖、通风和空调总成的螺钉。
    1.4 Nm (1.0 lbs-ft)
  5. 连接供暖、通风和空调入口执行机构电气连接器。
  6. 围绕着蒸发器管向供暖、通风和空调总成上安装密封件。
    注
    即使蒸发器管呈一定角度，密封件也应与供暖、通风和空调总成齐平。
  7. 安装将下部蒸发器盖固定到供暖、通风和空调总成的螺钉。
    1.4 Nm (1.0 lbs-ft)
    注
    确保下部蒸发器盖上的暗销与供暖、通风和空调总成接合。
  8. 将正温度系数加热器安装到供暖、通风和空调总成中。
    注
    正温度系数加热器只能通过一个途径滑入供暖、通风和空调总成。
  9. 安装将正温度系数加热器固定到供暖、通风和空调总成的螺钉。
    2.9 Nm (2.1 lbs-ft)
  10. 安装将正温度系数加热器电气线束固定到供暖、通风和空调总成的夹子。
  11. 向供暖、通风和空调总成上安装新 O 型环密封件。
  12. 在车辆中安装供暖、通风和空调总成。请参阅暖通空调 (HVAC) 总成（不带加热泵款）（拆卸和更换）。
