扭矩规格 - 仪表板

表 1. 扭矩规格梁 - 横(左侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮拱内衬固定到车辆的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将挡风玻璃清洗器储液罐固定到车身的下部螺栓
3 Nm (2.2 lbs-ft)
  • 2 英寸加长件
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 无绳棘轮/冲击钻
重复使用
将挡风玻璃清洗器储液罐固定到车身的上部螺栓
3 Nm (2.2 lbs-ft)
  • 2 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将转向柱固定到车身的螺栓(2 个)
25 Nm (18.4 lbs-ft)
  • 3 英寸加长件
  • 13 毫米套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
重复使用
将 HVAC 总成固定到隔板右侧的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米深套筒
  • 无绳棘轮/冲击钻
重复使用
将转向柱固定到横梁的螺母(4 个)
15 Nm (11.1 lbs-ft)
  • 3 英寸加长件
  • 13 毫米套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
重复使用
将触摸屏支架固定到车辆的螺栓(4 个)
12 Nm (8.8 lbs-ft)
  • 2 英寸加长件
  • 梅花 T30 套筒
  • 棘轮/扭矩扳手
重复使用
将仪表板电气线束接地带固定到车身的螺栓
8 Nm (5.9 lbs-ft)
  • 2 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
更换 检查螺栓:如果是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则可以重复使用
将左侧横梁支架固定到横梁的螺栓
25 Nm (18.4 lbs-ft)
25 Nm (18.4 lbs-ft)
  • 3 英寸加长件
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将右侧横梁支架固定到横梁的螺栓
25 Nm (18.4 lbs-ft)
25 Nm (18.4 lbs-ft)
  • 3 英寸加长件
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将横梁固定到 HVAC 总成的螺栓(5 个)
5.5 Nm (4.1 lbs-ft)
  • 3 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
重复使用
将横梁固定到前围篦板上部的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米 12 角组合扳手
重复使用
将横梁固定到车身的螺栓(4 个)
29 Nm (21.4 lbs-ft)
  • 3 英寸加长件
  • 15 毫米套筒
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
重复使用
表 2. 扭矩规格盖板 - 脚部空间 - 驾驶位(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

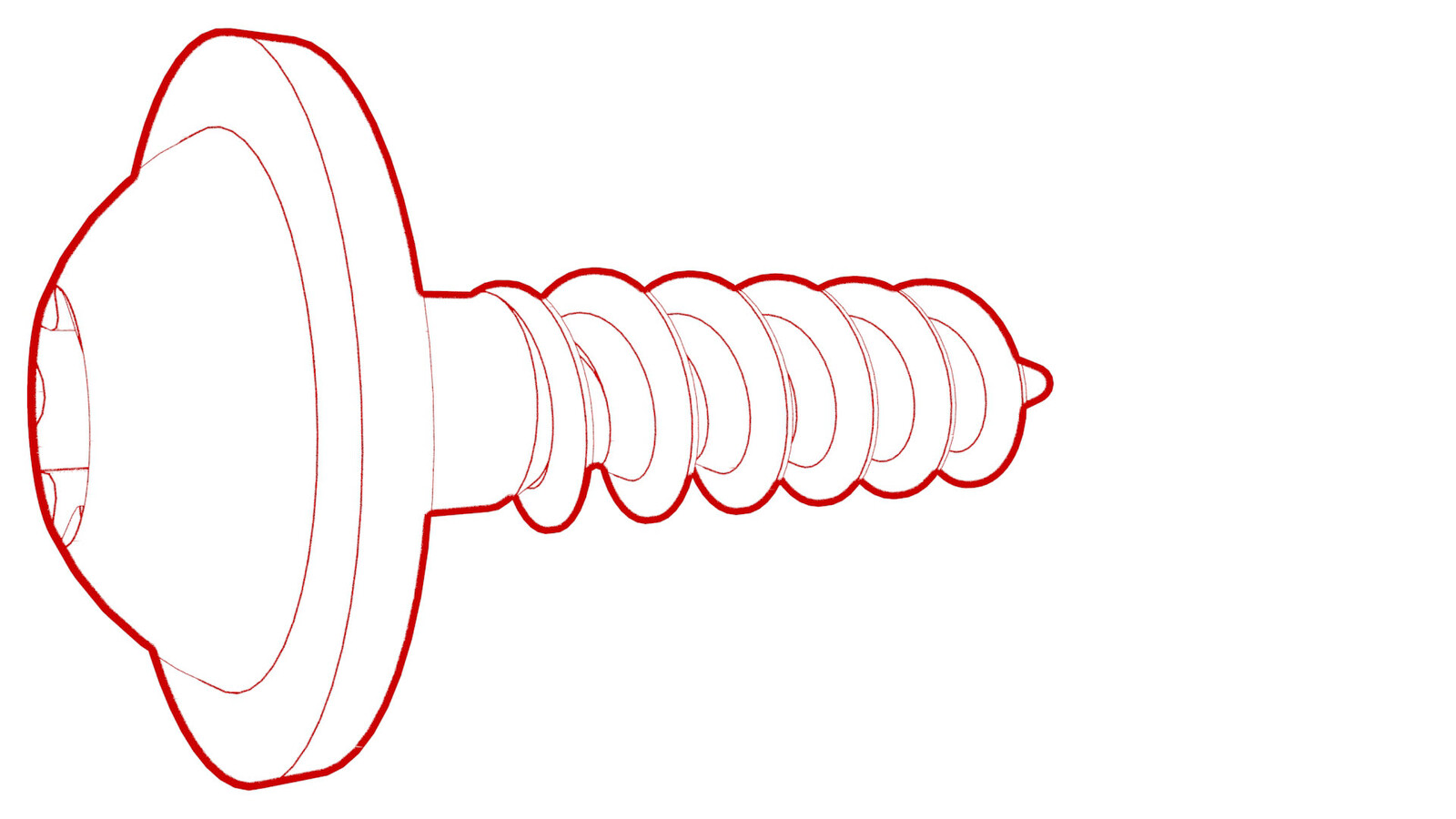

将驾驶位脚部空间盖板固定到车辆的螺钉
2.5 Nm (1.8 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 4 英寸加长件
重复使用
表 3. 扭矩规格饰板 - 仪表板 - 主(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

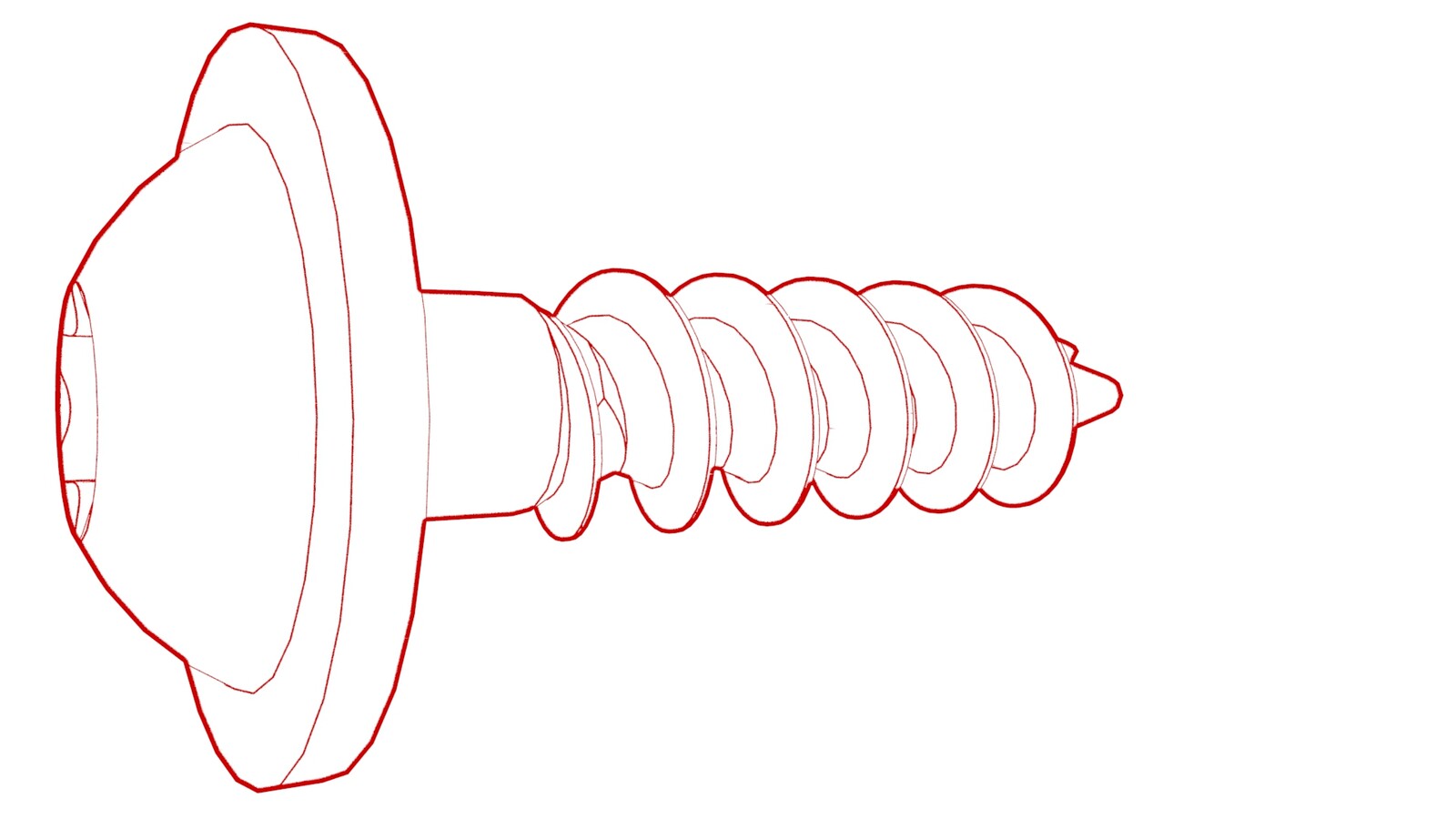

将主饰板固定到仪表板左右侧的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 4. 扭矩规格饰件 - 通风口(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将通风口饰件固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 5. 扭矩规格手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将手套箱固定到仪表板支架的螺钉(6 个)
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 4 英寸加长件
重复使用
表 6. 扭矩规格仪表板支架(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注

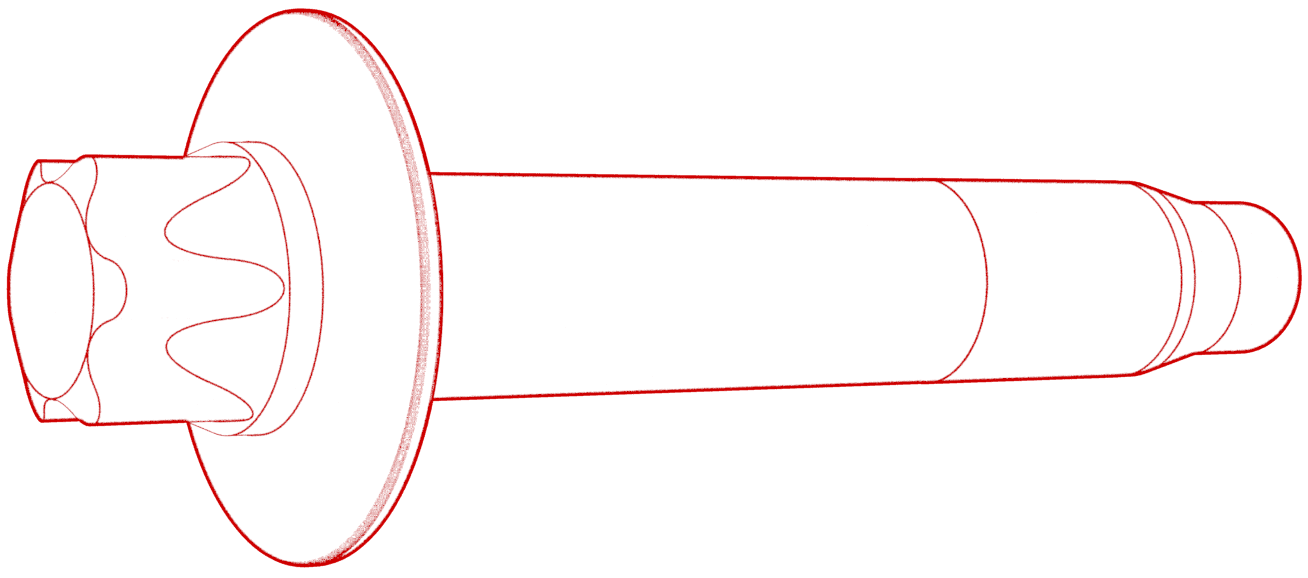

将副驾位气囊固定到横梁的螺栓
8 Nm (5.9 lbs-ft)
  • 外梅花套筒 E10梅花 T30 套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
更换

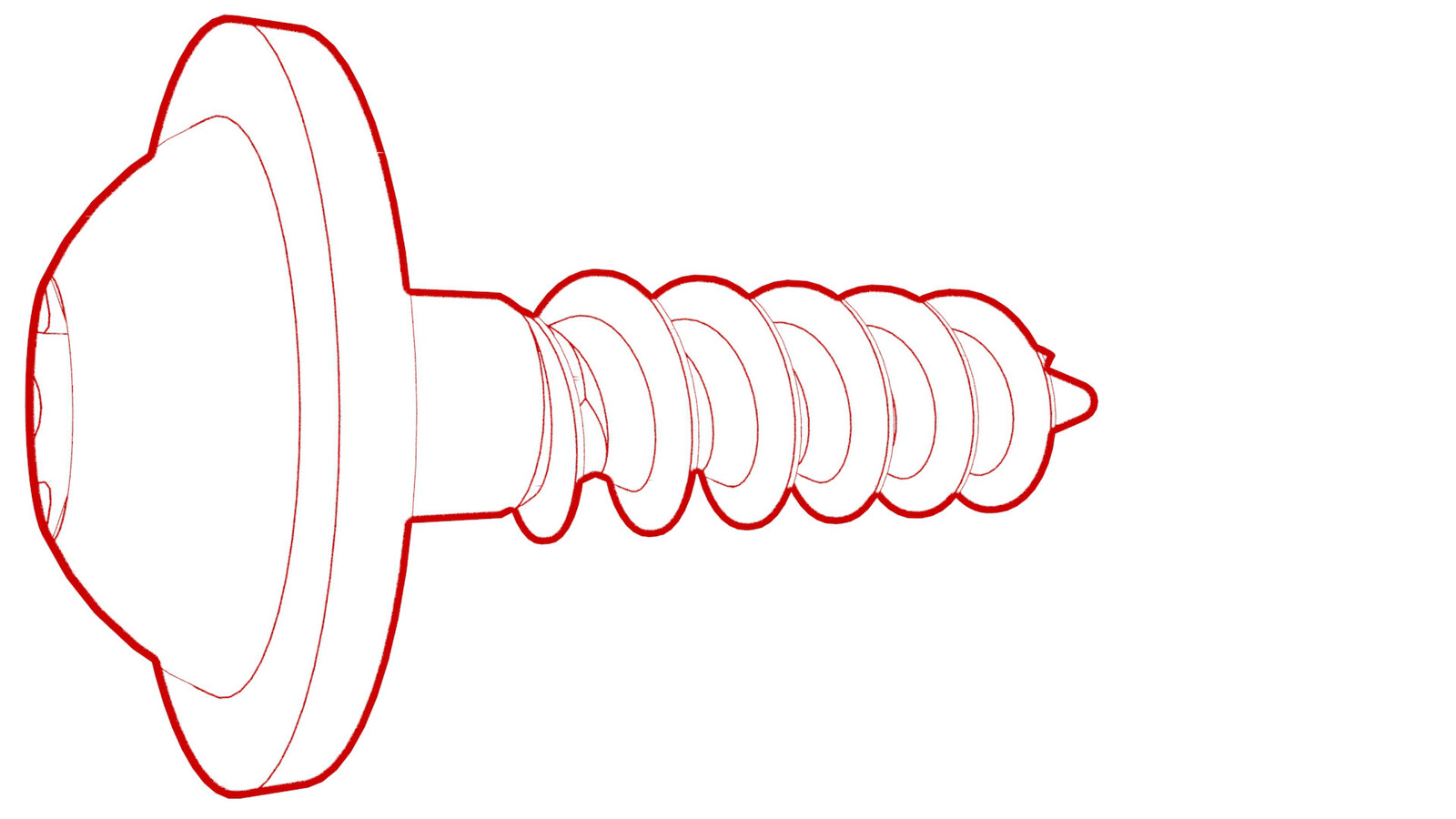

仪表板支架至横梁螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
表 7. 扭矩规格仪表板支架(左侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左右车窗除霜器风管固定到仪表板支架的螺栓(2 个)
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 8. 扭矩规格扬声器 - 前围板 - 中间(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前围板中间扬声器固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
重复使用
表 9. 扭矩规格扬声器 - 前围板 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前围板左侧扬声器固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
重复使用
表 10. 扭矩规格高频扬声器 - 前围板(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前围板中间高频扬声器固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
重复使用
表 11. 扭矩规格通风口 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前通风口固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 12. 扭矩规格通风口 - 前 - RH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将右前通风口固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 13. 扭矩规格
描述 扭矩值 推荐工具 重复使用/更换 备注
