阀体 - 膨胀阀 - 超级歧管(带加热泵款)(拆卸和更换)

校正代码 18401302 1.44 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 4 日:更新了空调机油规格中用于液体和容量的空调机油类型。

本程序用于拆卸和更换任何电子膨胀阀。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 设置空调机
  2. 打开左前车门
  3. 降下 LH 前车窗
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)
  5. 使用 Toolbox 3.0 与车辆相连
  6. 选择 “Actions/Autodiag”,然后搜索 “Thermal”
  7. 选择“Start Thermal Fluid Fill/Drain (Refrigerant only)”,点击“Run”,然后等待例程完成
    Informational PurposesAn informational icon, calling your attention
    完成后,选择窗口右上角的“X”关闭,“Thermal Fluid Fill/Drain”例程的时间限制为 5 小时,5 小时后,EXV 将关闭,必须重新执行此例程,通过“Garage >Thermal > Refrigerant”回路 EXV 确认 EXV 处于打开位置,确认 LCC、左侧 CC、蒸发器、右侧 CC、冷却器均处于 ~100%。再循环处于 ~20%,LCC 电磁阀处于打开状态
  8. 从以太网端口上拔下高速数据线缆,以断开 Toolbox 3.0 与车辆的连接
  9. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 从空调端口下部和上部拆下端口盖
    Informational PurposesAn informational icon, calling your attention
    2 个盖
  11. 将软管连接到车辆,然后执行空调回收
    Informational PurposesAn informational icon, calling your attention
    将耦合器连接到车辆;顺时针旋转打开耦合器;打开机器阀门;注意制冷剂和机油的回收量;如果排油量增加超过 30 毫升,请参考排油损失图
  12. 拆卸将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

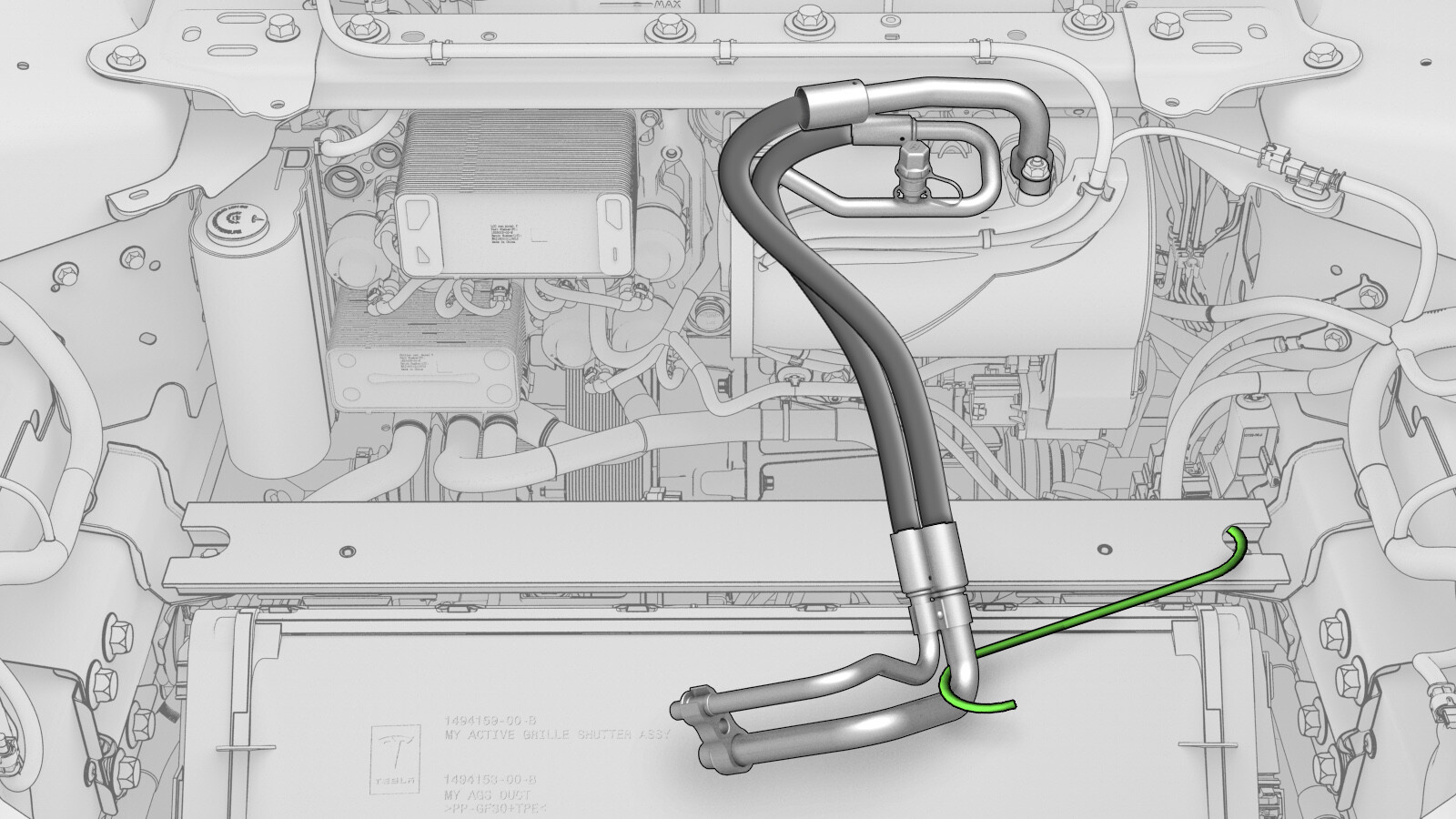

  13. 从超级歧管上拆下超级歧管至压缩机空调管路,然后用 S 型挂钩将其挂在前备箱储物单元支撑梁上。
    Informational PurposesAn informational icon, calling your attention
    小心地挂起管路,避免机油滴出。

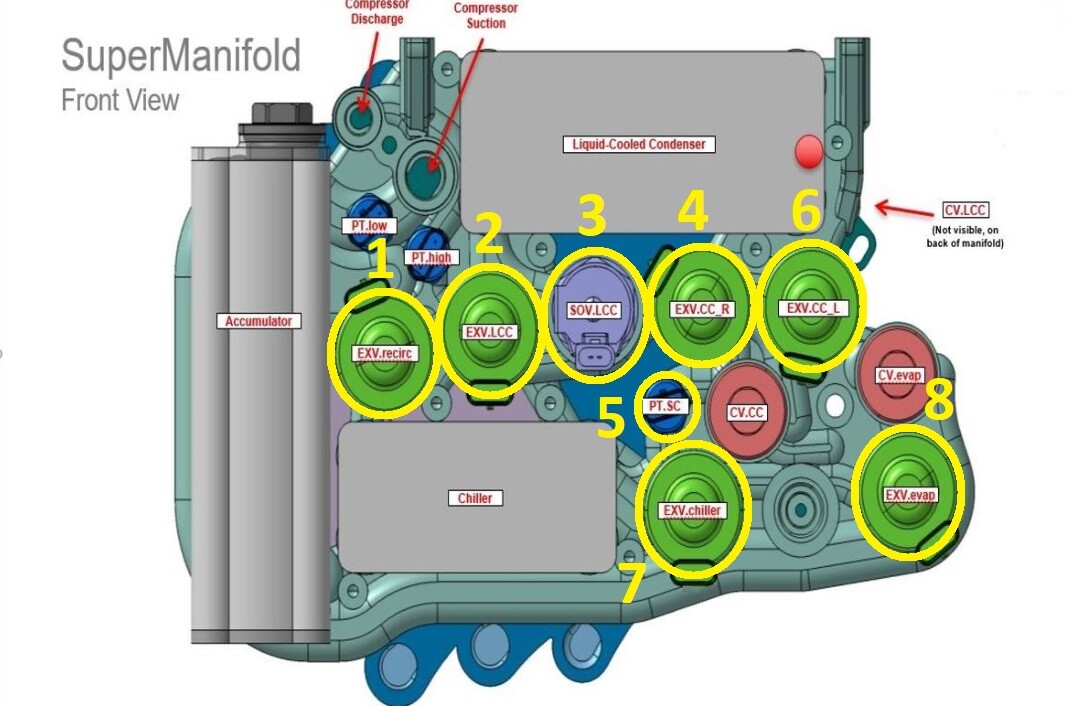

  14. 松开连接器锁,然后断开通向所需膨胀阀的电气连接器。按照示例图中的断开顺序操作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    断开顺序是为了便于检修。

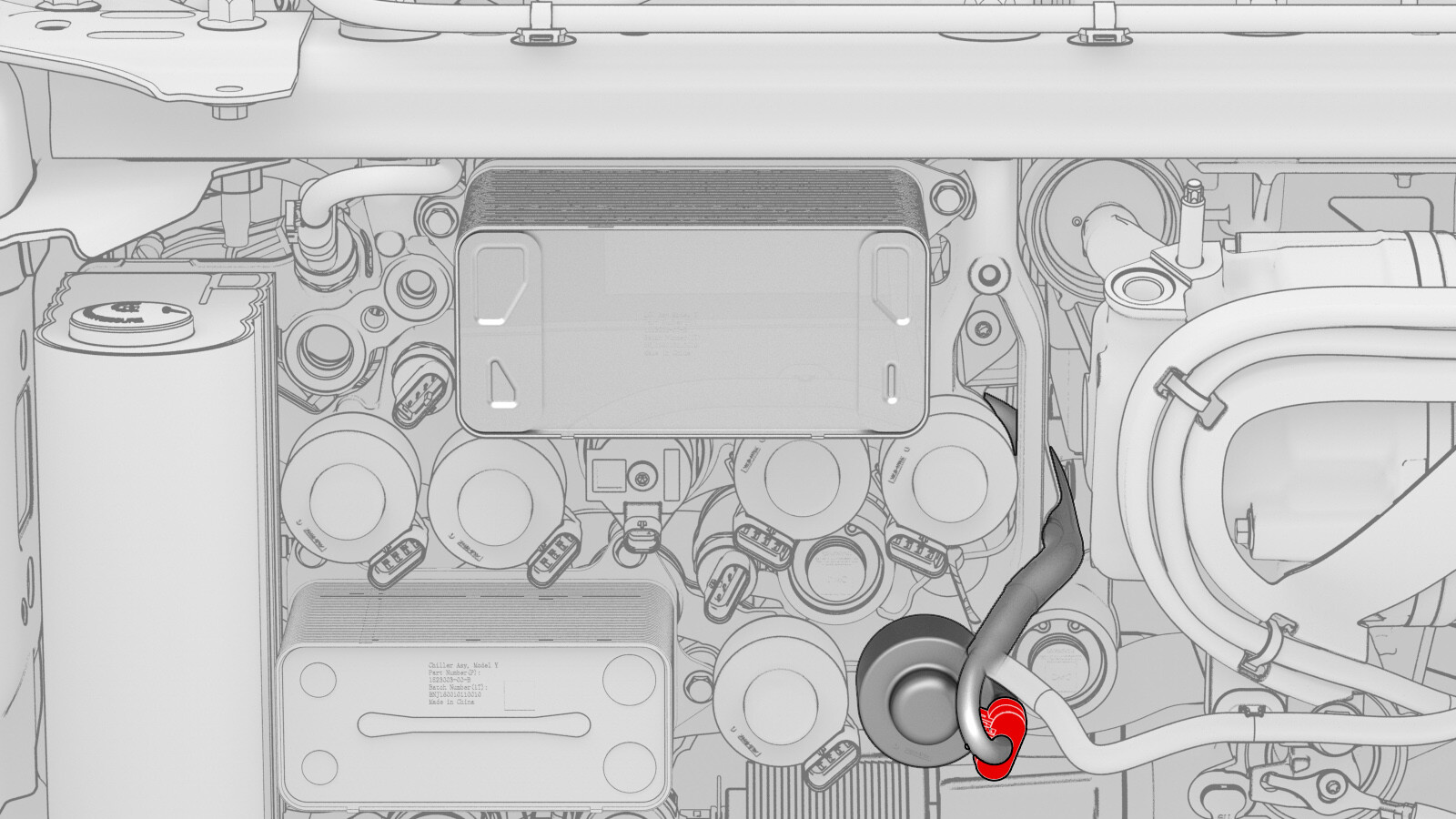

    图 1. 断开顺序
  15. 松开锁片,然后断开电气连接器与所需膨胀阀的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

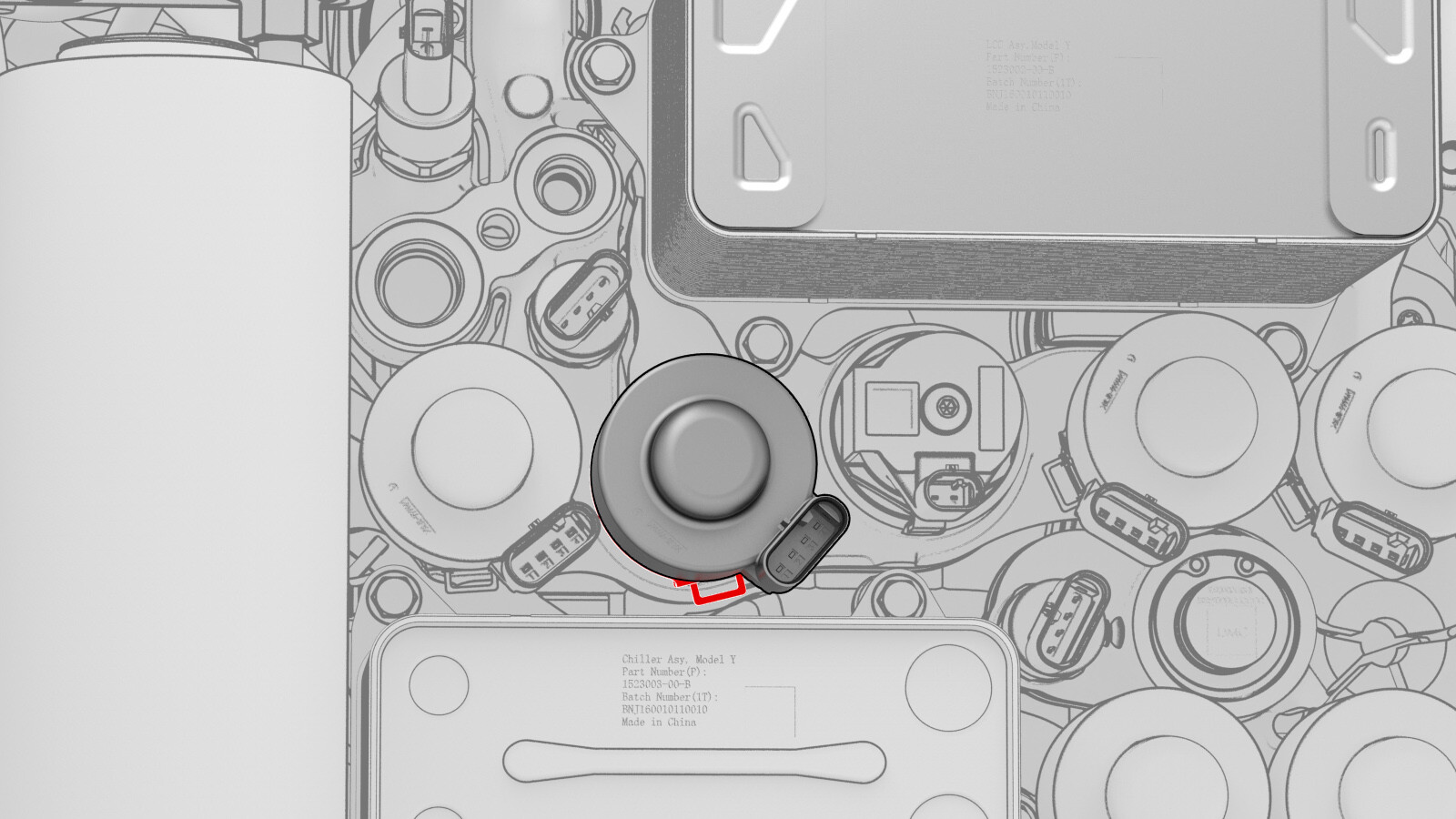

    图 2. 图示为蒸发器膨胀阀
  16. 从超级歧管上拆下超级歧管线束。
  17. 使用尖凿将锁片向下拉动,再朝车头方向拉动以拆下膨胀阀线圈。

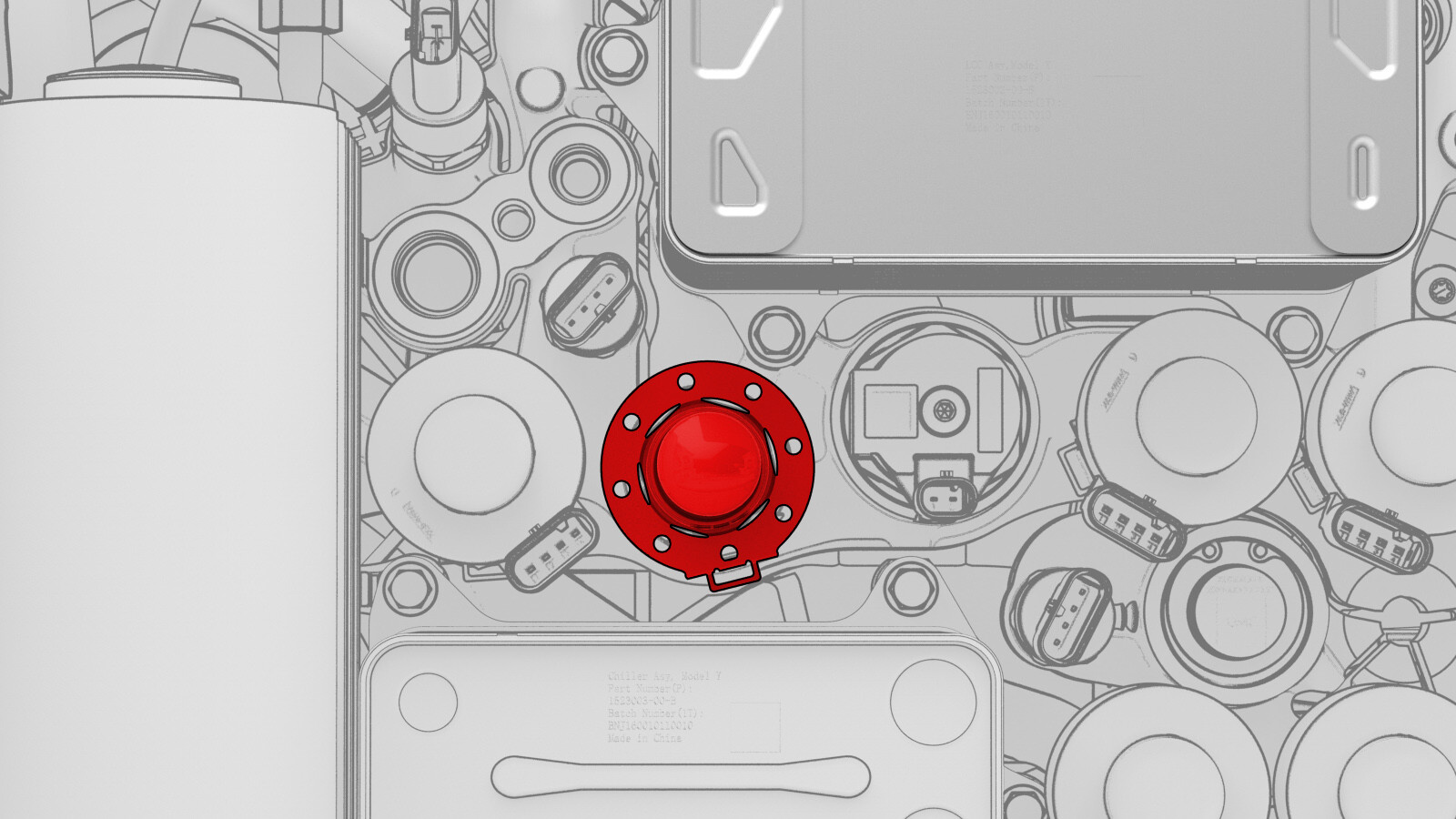

  18. 从超级歧管上拆下膨胀阀阀体。
    提示: 推荐使用以下工具:
    • 1588745-00-A - 膨胀阀套筒,28 毫米,1/2 英寸钻头
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 使用适当的空调机油润滑膨胀阀螺纹和 O 型环。请参阅液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。
  2. 完全紧固超级歧管上的膨胀阀。
    19 Nm (14.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 1588745-00-A - 膨胀阀套筒,28 毫米,1/2 英寸钻头
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将膨胀阀线圈安装到膨胀阀上。
    Informational PurposesAn informational icon, calling your attention
    将连接器总成上的锁片与膨胀阀上的凹口对齐。
  4. 连接拆卸过程中断开的电气连接器,然后接合连接器锁。

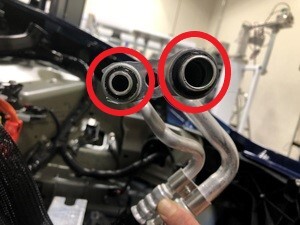

  5. 在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈,然后用少量的适当空调机油润滑垫圈。请参阅 液体和容量 了解空调机油规格。
  6. 将超级歧管至压缩机空调管路放置在超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  7. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  8. 执行空调真空测试
    Informational PurposesAn informational icon, calling your attention
    2 分钟真空泄漏测试,15 分钟真空
  9. 将下部空调软管从超级歧管至暖通空调管路总成上拆下
  10. 使用注油器将测量好的适量机油注回系统
    Informational PurposesAn informational icon, calling your attention
    根据计算得出的机油损耗量,为系统补充新的适当空调机油。请参阅 液体和容量 了解空调机油规格。如果回收期间排出的机油量超过 30 毫升,请参考排油损失图。
  11. 将下部空调软管安装到超级歧管至暖通空调管路总成上
  12. 执行空调制冷剂重新加注
    Informational PurposesAn informational icon, calling your attention
    重新加注制冷剂至 1.02 千克(1020 克)。对于 Robinair 空调机,按下 ESC 键,点击“NOT ACCEPT”,不接受清理残留机油的步骤。完成后,按“Next”开始“End of Charge”流程。
  13. 执行“充注结束”流程的第 1 步
    Informational PurposesAn informational icon, calling your attention
    关闭高位和低位机器阀门,按下 “next” 以继续
  14. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  15. 使用 Toolbox 3.0 与车辆相连
  16. 选择 “Actions/Autodiag”,然后搜索 “commissioning”
  17. 选择TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGSearch for routine in ToolboxHeat Pump Thermal System CommissioningThermal / Refrigerant System - Run Heat Pump Commissioninghv / Front Drive Inverter Replacement - Heatpump commissioning,点击 “Run”,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如果进入“Thermal Drain/Fill”模式后,未能运行该例程,空调压缩机运行会被阻止;完成后,选择窗口右上角的“X”关闭
  18. 继续执行“加注结束”流程的第 2-4 步,按空调机上显示的说明操作
    Informational PurposesAn informational icon, calling your attention
    开启空调;温度设置为“低”;开启“面板”模式;开启“新鲜空气”模式;鼓风机转速设置为 3;验证排放压力不超过 26 巴,吸气压力不低于 1.15 巴;关闭空调,稳定压力,拔下上方软管
  19. 继续执行“加注结束”流程的第 5-6 步,按空调机上显示的说明操作
    Informational PurposesAn informational icon, calling your attention
    开启空调;温度设置为“低”;开启“面板”模式;开启“新鲜空气”模式;鼓风机转速设置为 3;将机器阀门转为“开”;稳定压力,从车辆上拆下下方软管;继续按空调机指南操作,清理空调软管
  20. 安装空调端口盖
    Informational PurposesAn informational icon, calling your attention
    2 个盖
  21. 选择 “Actions/Autodiag”,然后搜索 “Thermal”
  22. 选择TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCESearch for routine in ToolboxThermal System Performance TestThermal / Actions - Test Thermal Performancehv / Front Drive Inverter Replacement - Thermal System Testhv / Rear Drive Inverter Replacement - Thermal System Testhv / Rear Left Drive Inverter Replacement - Thermal System Testhv / Rear Right Drive Inverter Replacement - Thermal System Testhv / Front Drive Unit Replacement - Thermal System Testhv / Rear Drive Unit Replacement - Thermal System Test,点击 “Run”,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    完成后,点击窗口右上角的 “X” 关闭页面
  23. 从以太网端口上拔下高速数据线缆,以断开 Toolbox 3.0 与车辆的连接
  24. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
