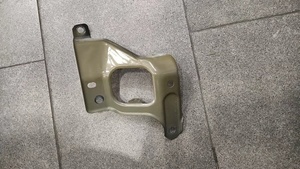

翼子板支架 - 前 - LH(拆卸和更换)

校正代码 10101032 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格翼子板支架 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前翼子板支架固定到前端支架的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将左前翼子板支架固定到前翼子板总成的螺栓
9.8 Nm (7.2 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

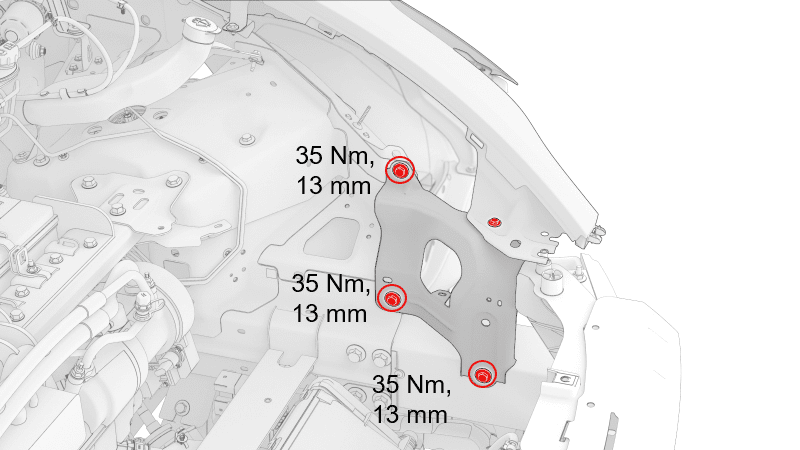

将左前翼子板支架固定到车辆的螺栓(3 个)
35 Nm (25.8 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆卸前饰板。请参阅饰板 - 前(拆卸和安装)

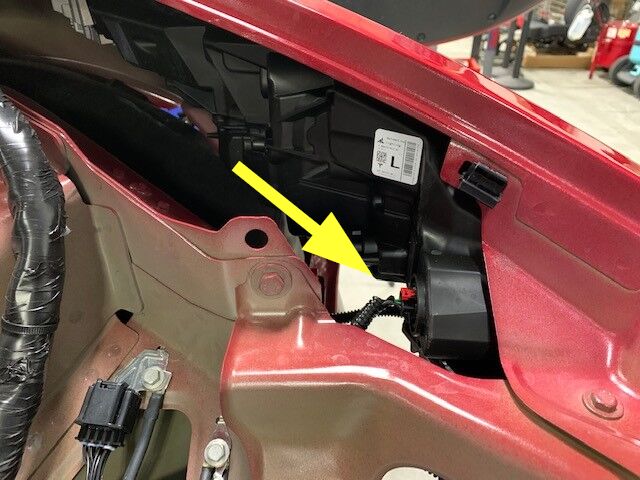

  3. 断开左侧前照灯连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

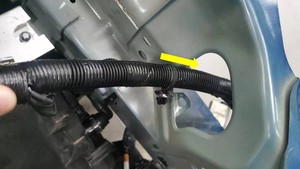

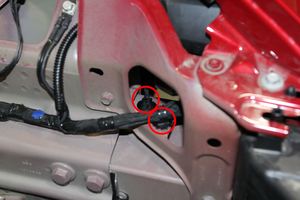

  4. 拆卸左侧前照灯区域周围的前部线束夹(2 个)。

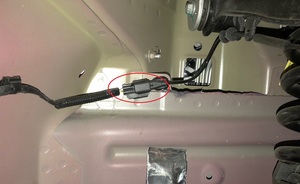

  5. 断开左前车轮转速传感器连接器。

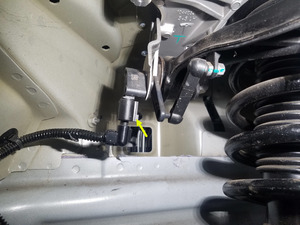

  6. 断开左前行驶高度传感器连接器。

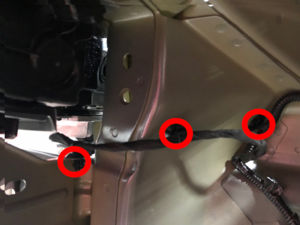

  7. 拆卸左前轮拱内衬区域周围的前部线束夹(3 个)。
    Informational PurposesAn informational icon, calling your attention
    美国区域车辆配备 2 个线束夹。

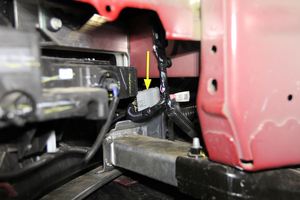

  8. 拆卸将前部线束固定到左侧防撞罐的夹子(3 个)。

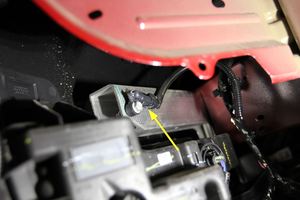

  9. 将前部线束从左侧加速传感器上断开。

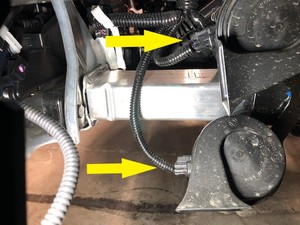

  10. 将连接器(2 个)从喇叭总成上断开。
    Informational PurposesAn informational icon, calling your attention
    喇叭位于车辆左前侧区域。
  11. 将前部线束连接器从左前支架线束上断开。
  12. 断开冷却风扇模块连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    装上冷却液软管盖帽后,再断开连接器,这样可以避免冷却液损坏连接器。
  13. 将线束从左前翼子板支架上拆下。

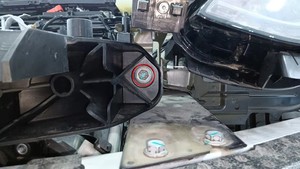

  14. 拆卸将左前翼子板支架固定到前端支架的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  15. 拆卸将左前翼子板支架固定到前翼子板总成的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手

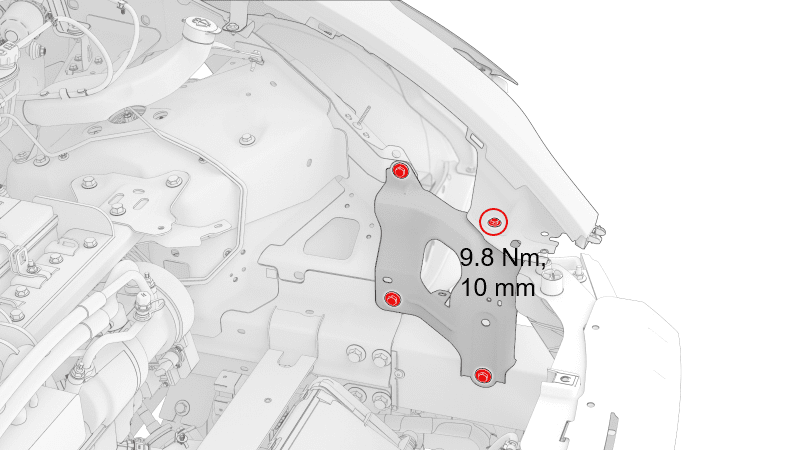

  16. 拆卸将左前翼子板支架固定到车辆的螺栓(3 个),然后将支架从车辆上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手

安装

  1. 安装将左前翼子板支架固定到车辆的螺栓(3 个)。
    35 Nm (25.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  2. 安装将左前翼子板支架固定到前翼子板总成的螺栓。
    9.8 Nm (7.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  3. 安装将左前翼子板支架固定到前端支架的螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  4. 将前部线束穿过左侧一支笔支架布置好,然后将线束紧固到翼子板支架。
  5. 连接左前行驶高度传感器连接器。
  6. 连接左前车轮转速传感器连接器。
  7. 安装左前轮拱内衬区域周围的前部线束夹(3 个)。
    Informational PurposesAn informational icon, calling your attention
    美国区域车辆配备 2 个线束夹。
  8. 安装将前部线束固定到左侧防撞罐的夹子(3 个)。
  9. 将前部线束连接到左侧加速传感器上。
  10. 将连接器(2 个)连接到喇叭总成。
  11. 将前部线束连接器连接到左前支架线束。
  12. 连接冷却风扇模块连接器。
  13. 安装左侧前照灯区域周围的前部线束夹(2 个)。
  14. 连接左侧前照灯连接器。
  15. 安装前饰板。请参阅饰板 - 前(拆卸和安装)
  16. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
